Антенна GW001188 - частота 4.9 Гц

Для видеосистем 5.8 ГГц FPV

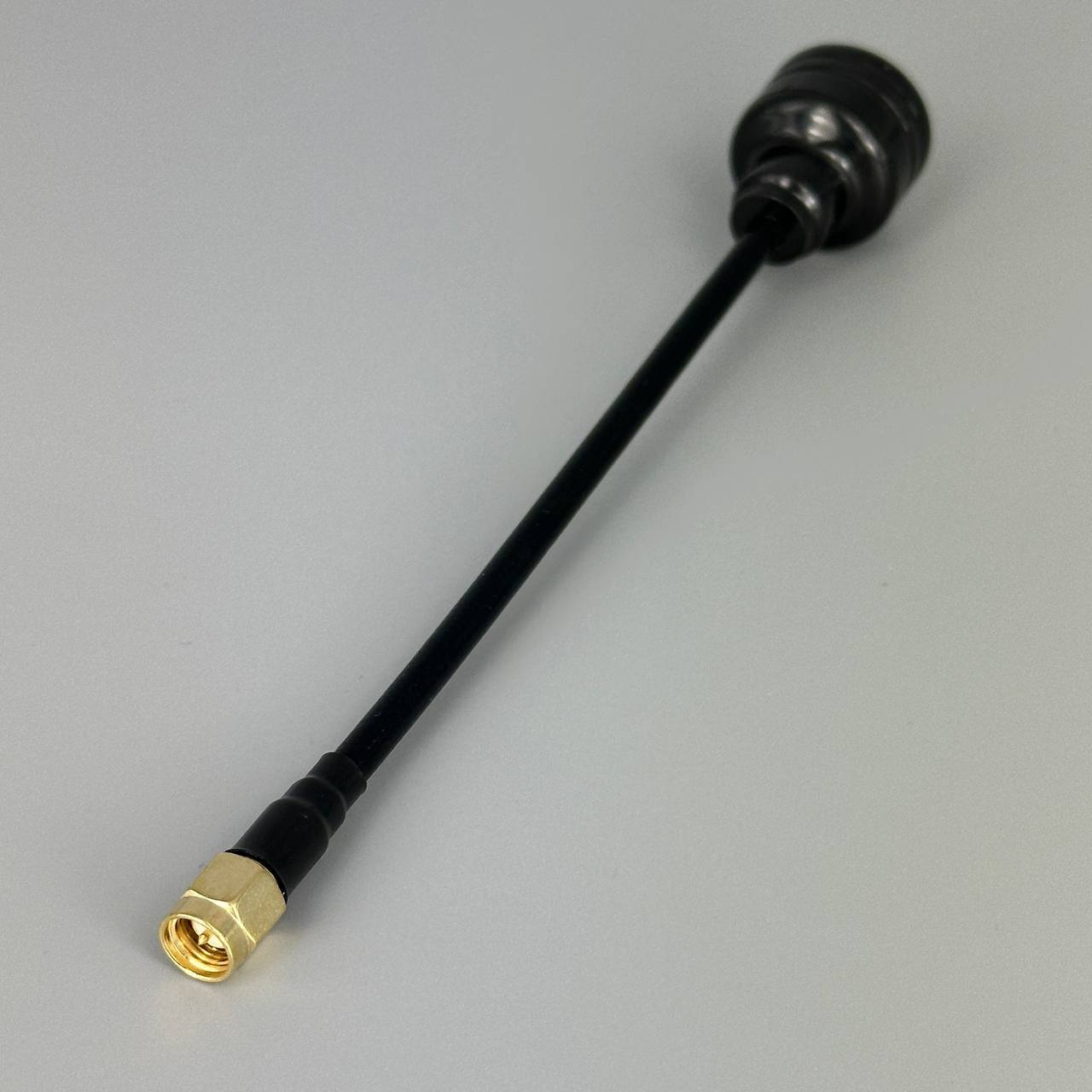

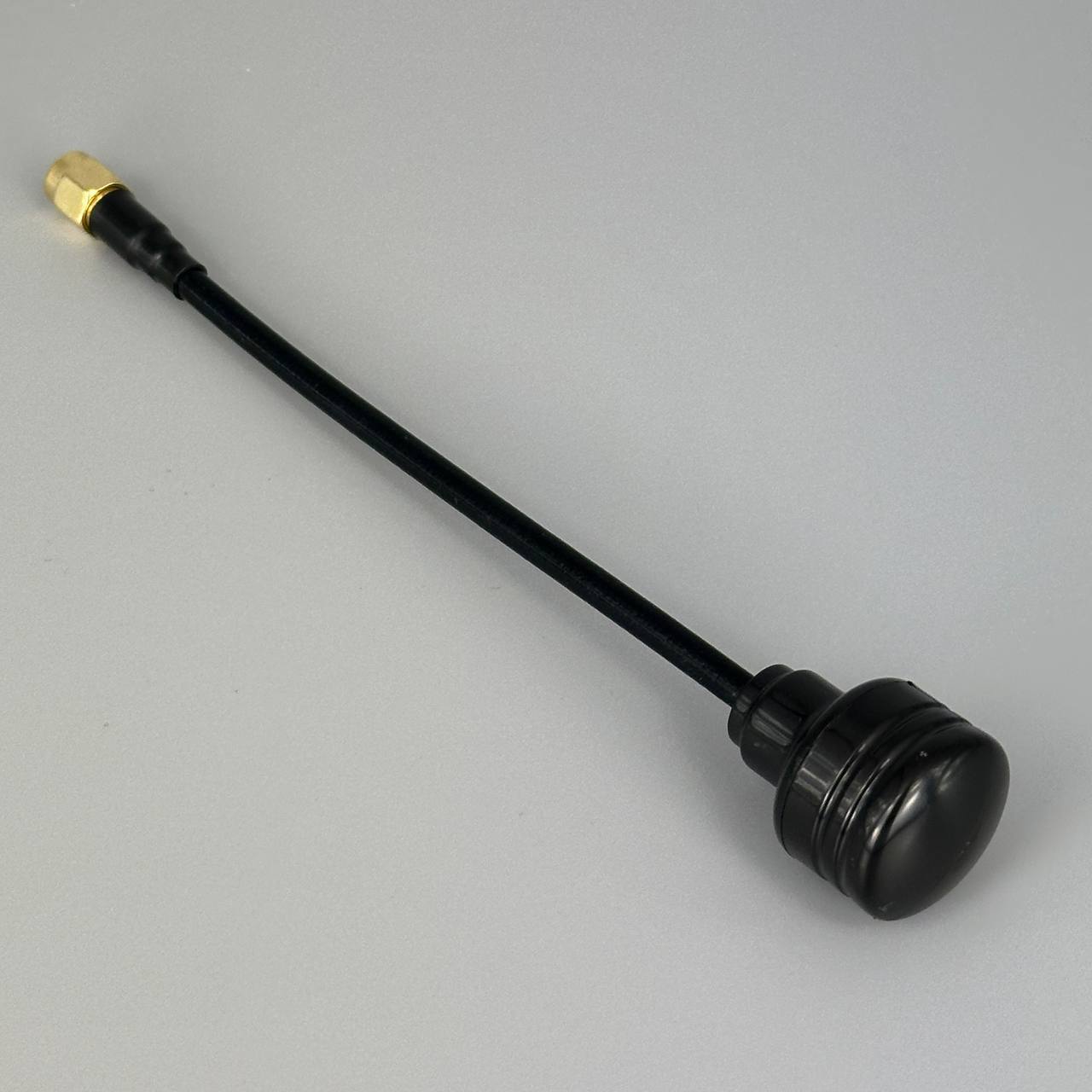

Антенна GW001188 — это компактная приёмная или передающая антенна для FPV-систем стандартного диапазона 5.8 ГГц. Разработана для пилотов, которые ценят надёжное видеоизображение и стабильный сигнал независимо от условий полёта.

RHCP поляризация и чистый сигнал

Круговая правая поляризация (RHCP) эффективнее подавляет помехи от отражений сигнала от земли и окружающих объектов, чем линейная поляризация. С показателем подавления кросс-поляризации −25 дБ эта антенна избирательна к типу поляризации и минимизирует интерференцию при работе рядом с другими FPV-системами.

Компактная и лёгкая

При весе всего 12 г и длине 170 мм антенна идеально подходит для установки на очки или приёмопередающее оборудование. Конструкция на основе FPC и PCB обеспечивает надёжность при регулярном использовании и изгибаниях кабеля.

Стабильное усиление и эффективность

Усиление 3 дБи обеспечивает сбалансированное соотношение дальности и углов покрытия. КСВ ≤1,46 и эффективность излучения 85% гарантируют эффективную передачу энергии без потерь в разъёме и кабеле.

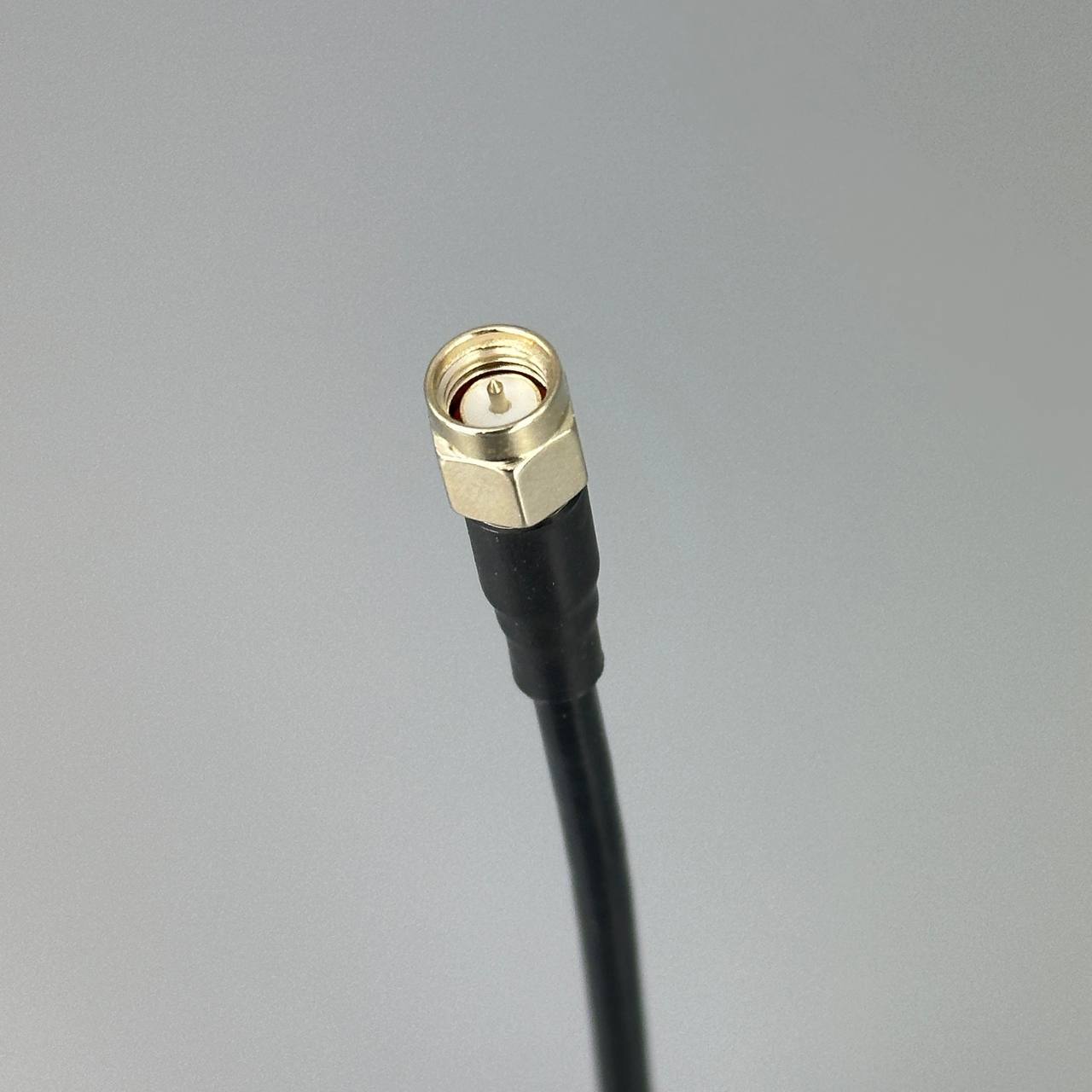

Совместимость с SMA разъёмом

Стандартный SMA-разъём позволяет без проблем интегрировать антенну в любую FPV-систему с аналогичным портом на видеопередатчике (VTX) или приёмнике (RX).

Характеристики

• Центральная частота: 5,1 ГГц
• Пропускная способность: 4,9–5,3 ГГц
• Поляризация: RHCP (круговая правая)
• Усиление: 3 дБи
• Осевое отношение: ≤3
• КСВ: ≤1,46
• Эффективность излучения: 85%
• Подавление кросс-поляризации: −25 дБ
• Длина: 170 мм
• Конструкция: FPC + PCB
• Вес: 12 г
• Корпус: ABS
• Разъём: SMA

Комплект поставки

1. Антенна GW001188

Важно: поляризация приёмной антенны (на приёмнике/очках) должна совпадать с антенной видеопередатчика на дроне. Использование RHCP на дроне с LHCP на приёмнике приведёт к значительной потере сигнала.
