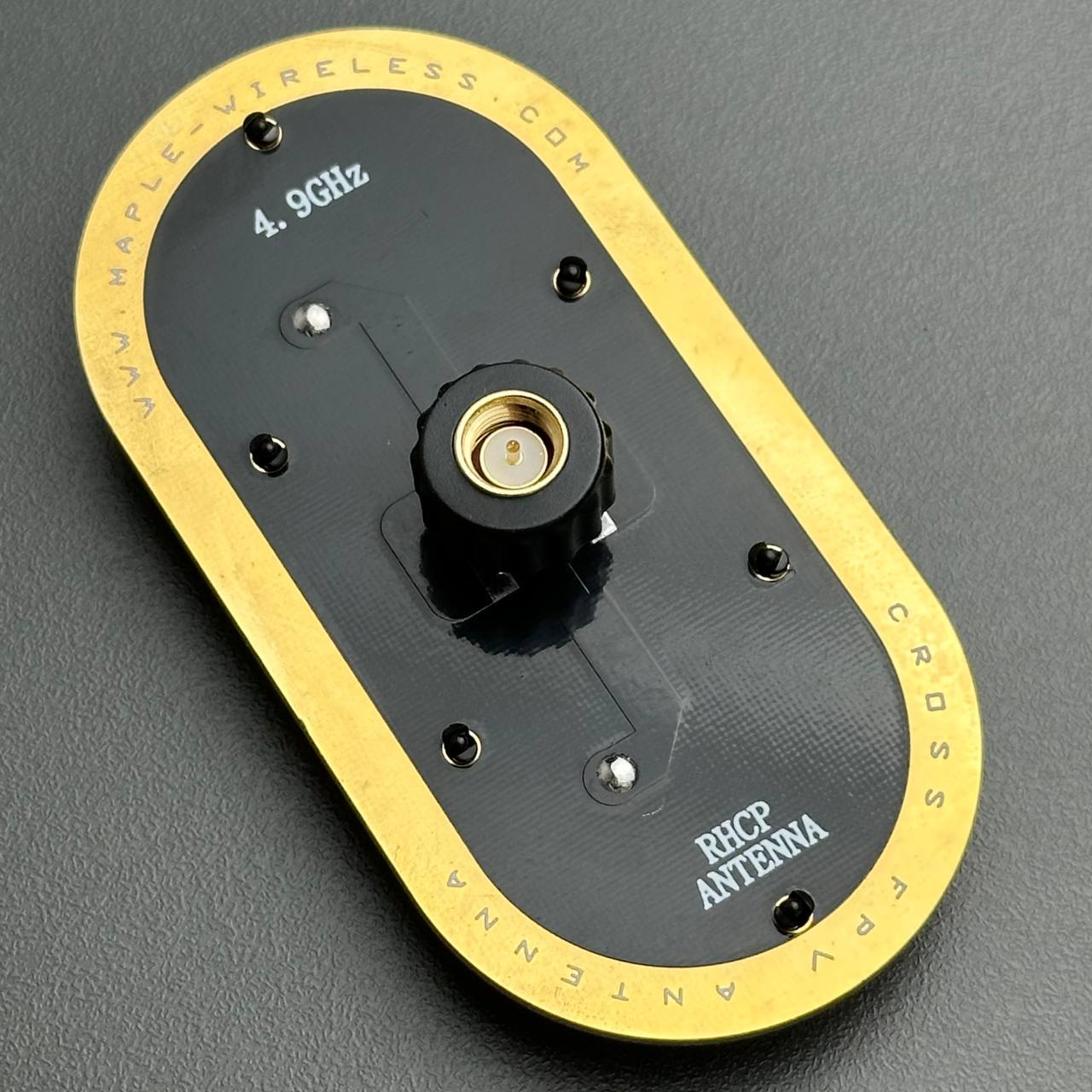

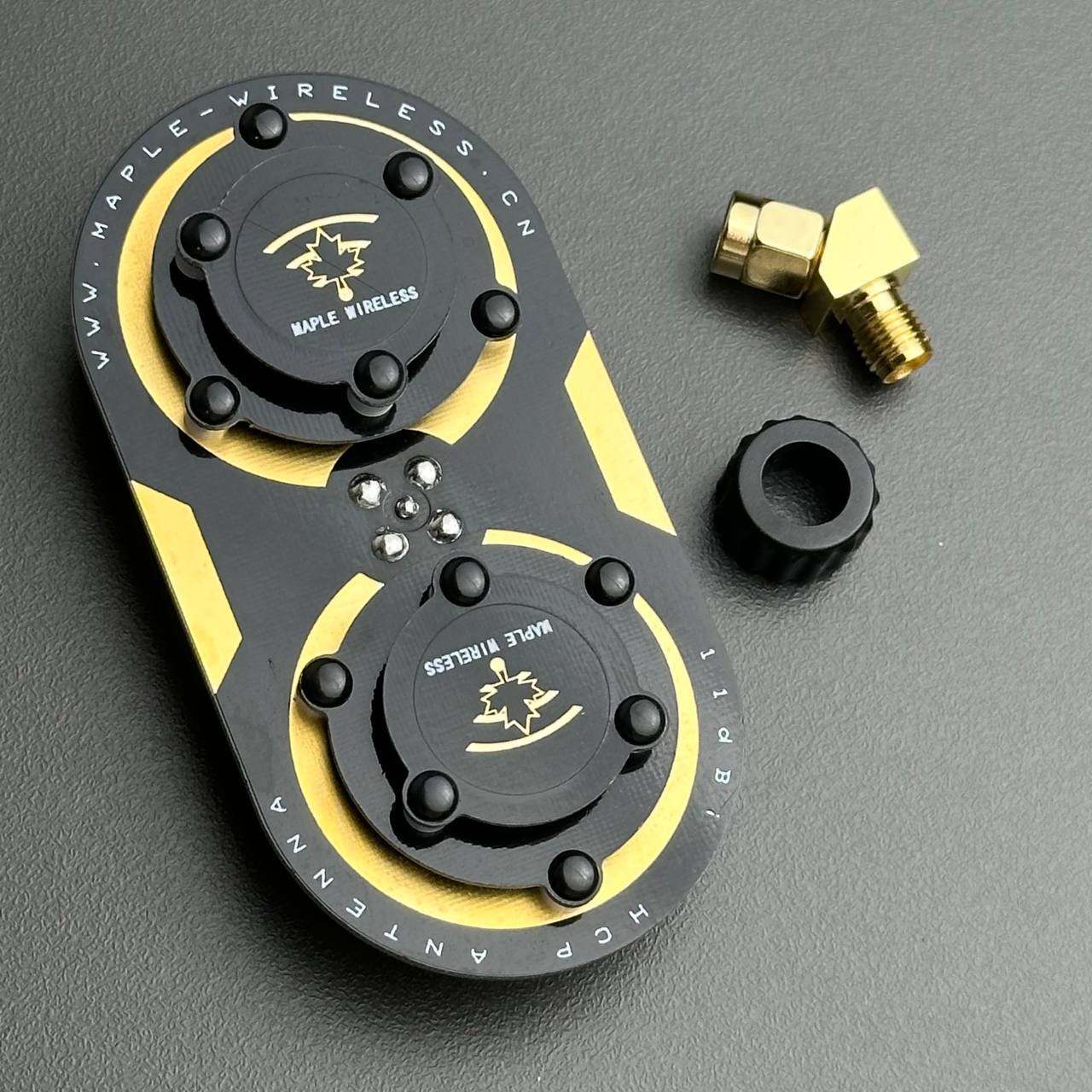

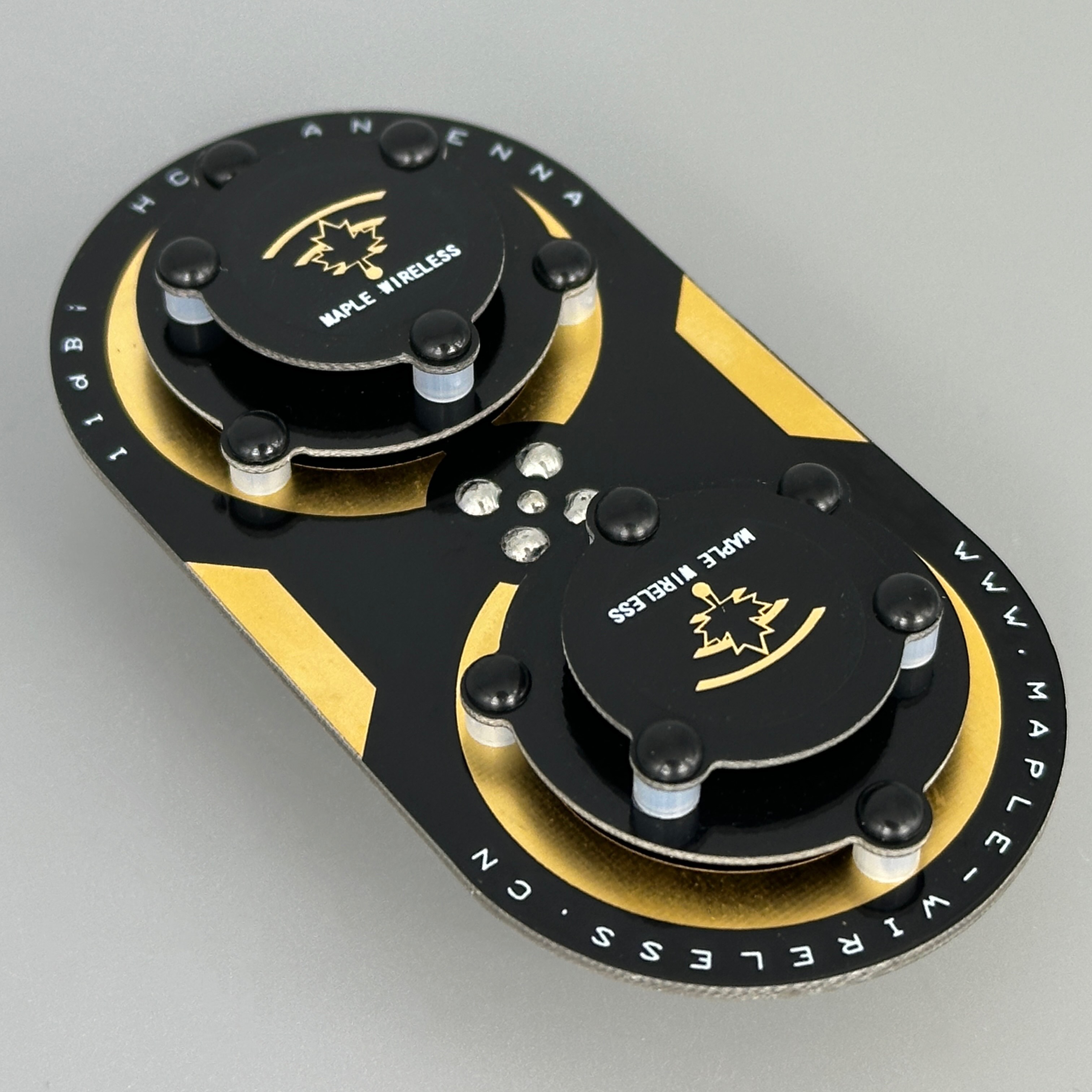

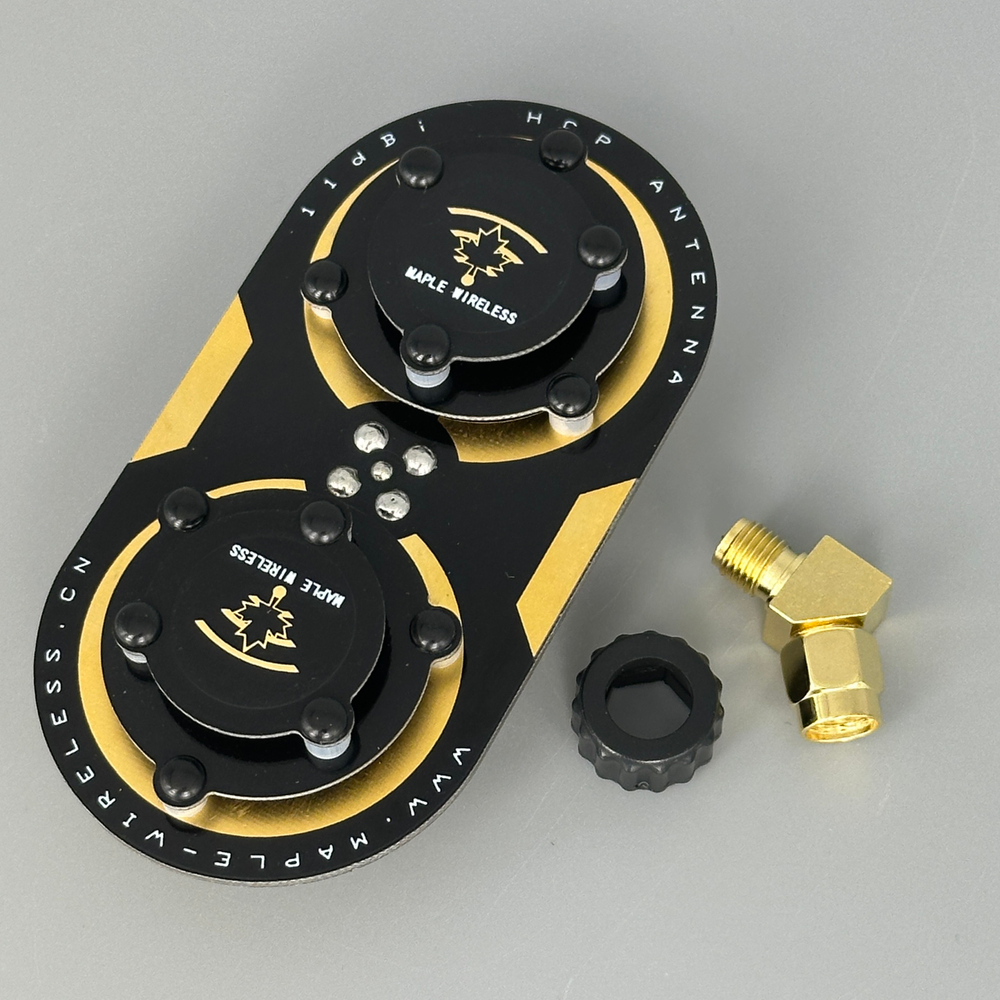

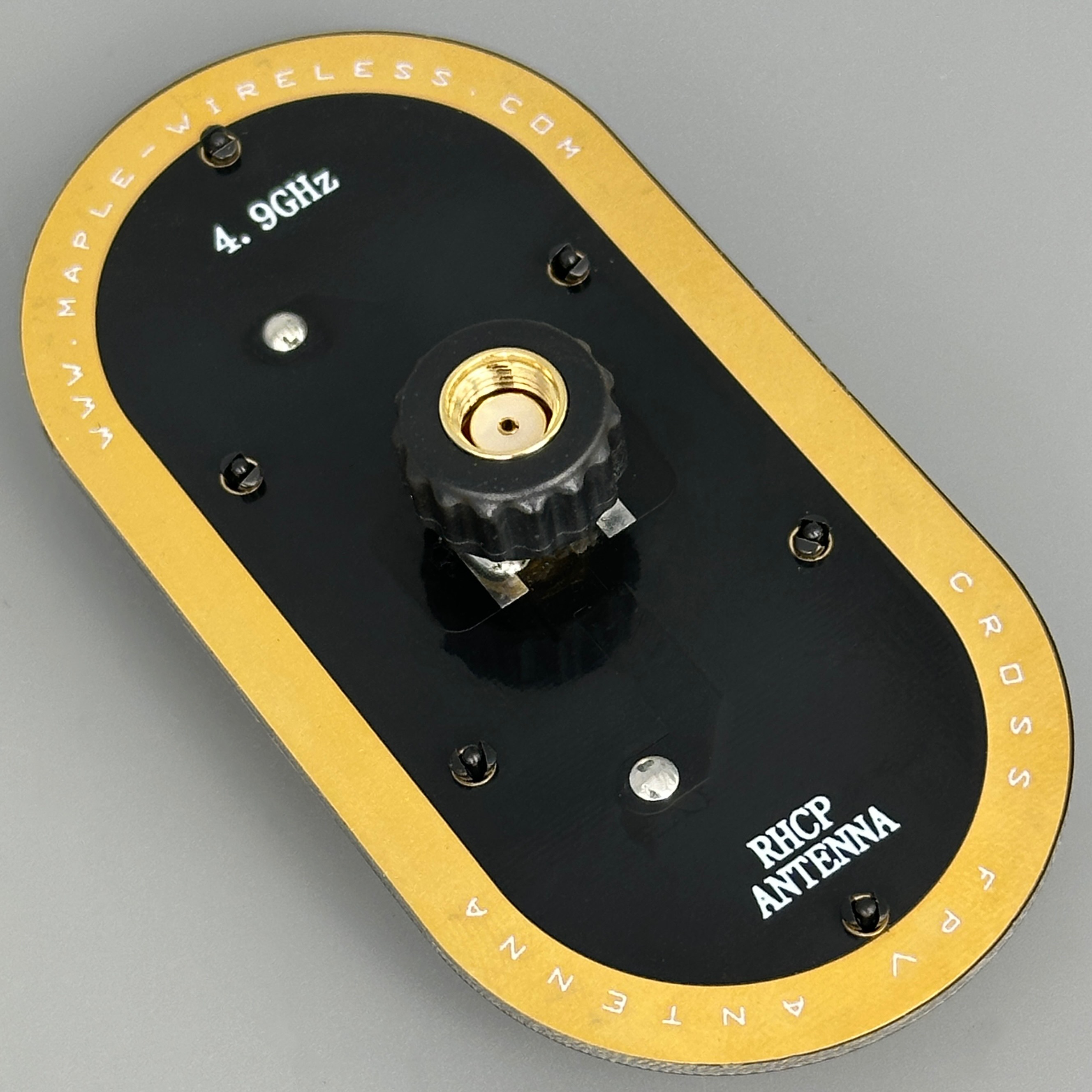

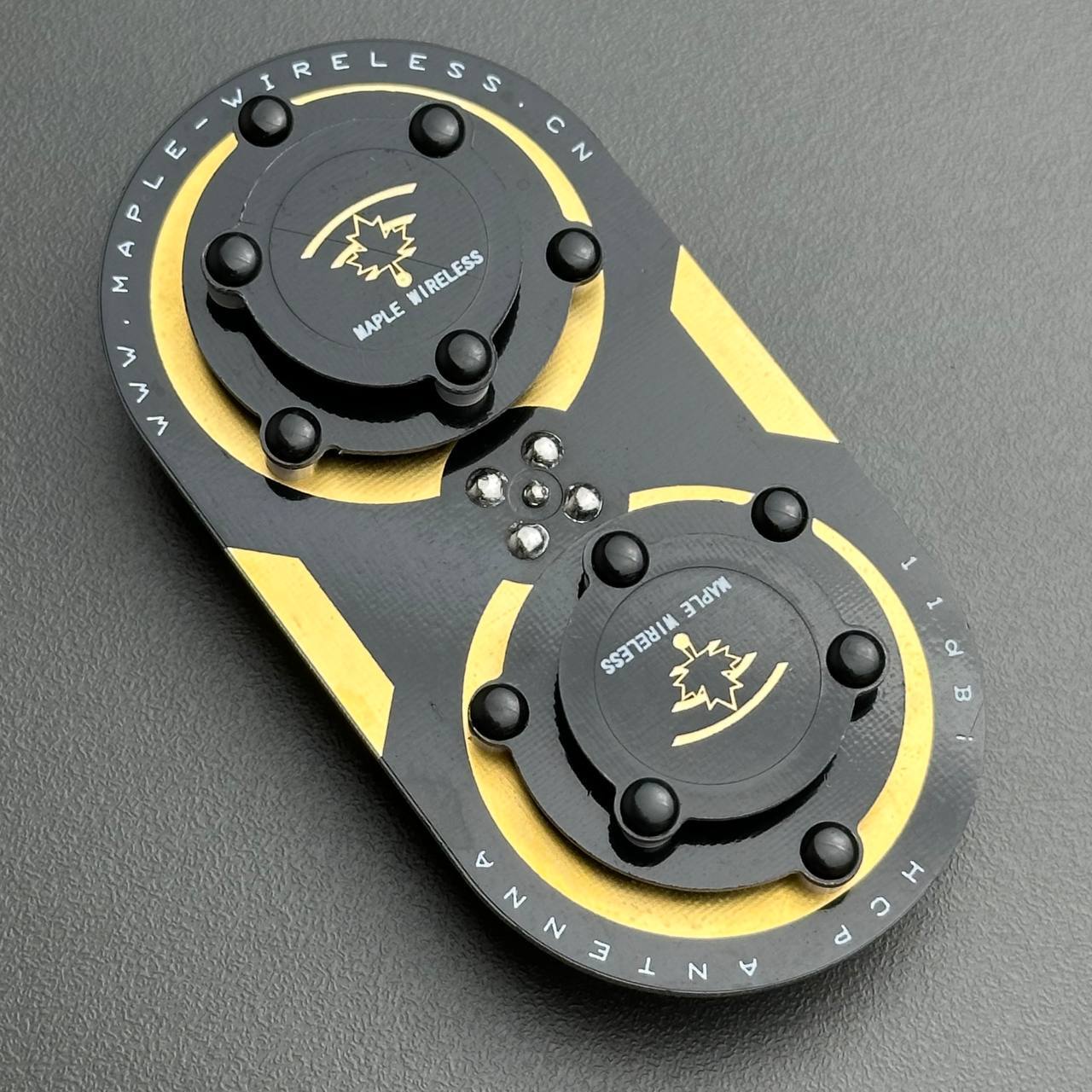

Антенна Maple Wireless 11dBi circularly polarized antenna 4.9G RP-SMA

Директивная антенна для дальних полётов в диапазоне 4.9 ГГц

Maple Wireless 11dBi — это высокоусиленная директивная антенна, предназначенная для приёма видеосигнала на земле или на очках FPV во время дальних полётов. Частота 4.9 GHz часто используется в профессиональных системах FPV и системах видеопередачи, так как менее подвержена помехам от бытовой WiFi (2.4 GHz) и видеотрансмиттеров дронов (5.8 GHz).

Характеристики антенны

Антенна обеспечивает усиление 11 dBi при коэффициенте стоячей волны менее 1,5, что гарантирует минимальные потери сигнала. Круговая поляризация (RHCP) обеспечивает стабильный приём даже при вращении дрона в пространстве. Диаграмма направленности 75° × 40° позволяет ловить сигнал с достаточной зоной обзора, но требует ориентации антенны в сторону дрона.

Материал и надёжность

Компактный размер (82 × 42 × 24 мм) и масса 19 г удобны для установки на шлеме FPV-очков или на tripod. Антенна способна работать в расширенном диапазоне температур от −40 до +60 °C и выдерживает мощность до 10 Вт. Разъём RP-SMA (внешний контакт) широко распространён в FPV-оборудовании.

Применение

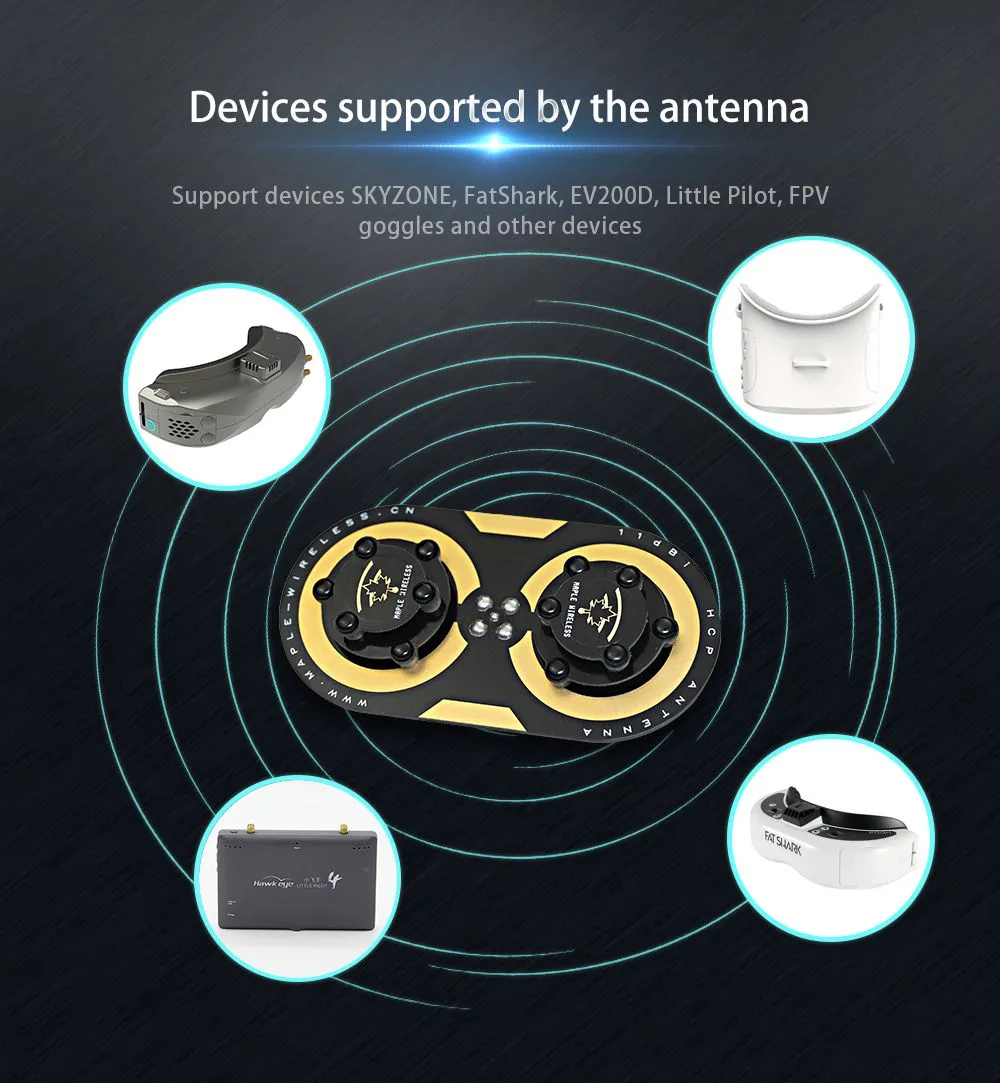

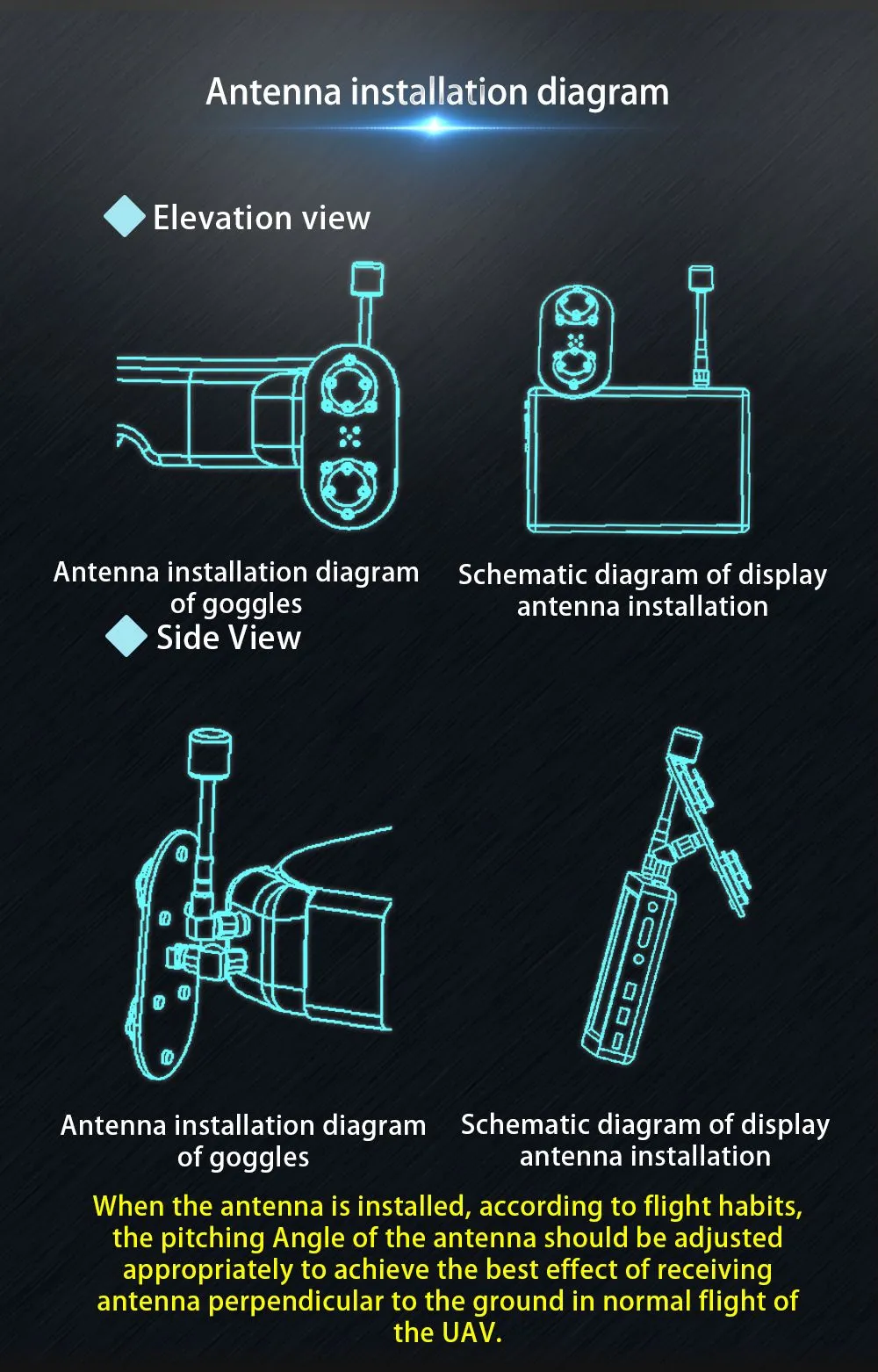

Оптимальна для цифровых систем видеопередачи, HD-передачи и дальних аналоговых полётов. Особенно полезна при использовании с автоматическим трекером антенны (AAT), который компенсирует узкую диаграмму направленности. Может быть установлена на FPV-очках Fatshark, SkyZone и совместимых системах, а также на стационарной наземной станции.

Характеристики

• Усиление: 11 dBi
• Диапазон частот: 4.9 GHz (4500–5400 MHz)
• Поляризация: круговая правосторонняя (RHCP)
• Импеданс: 50 Ом
• Коэффициент стоячей волны (КСВ): <1,5
• Диаграмма направленности: 75° (H-плоскость) × 40° (E-плоскость)
• Отношение переднего/заднего лепестка: >10 дБ
• Мощность: 10 Вт

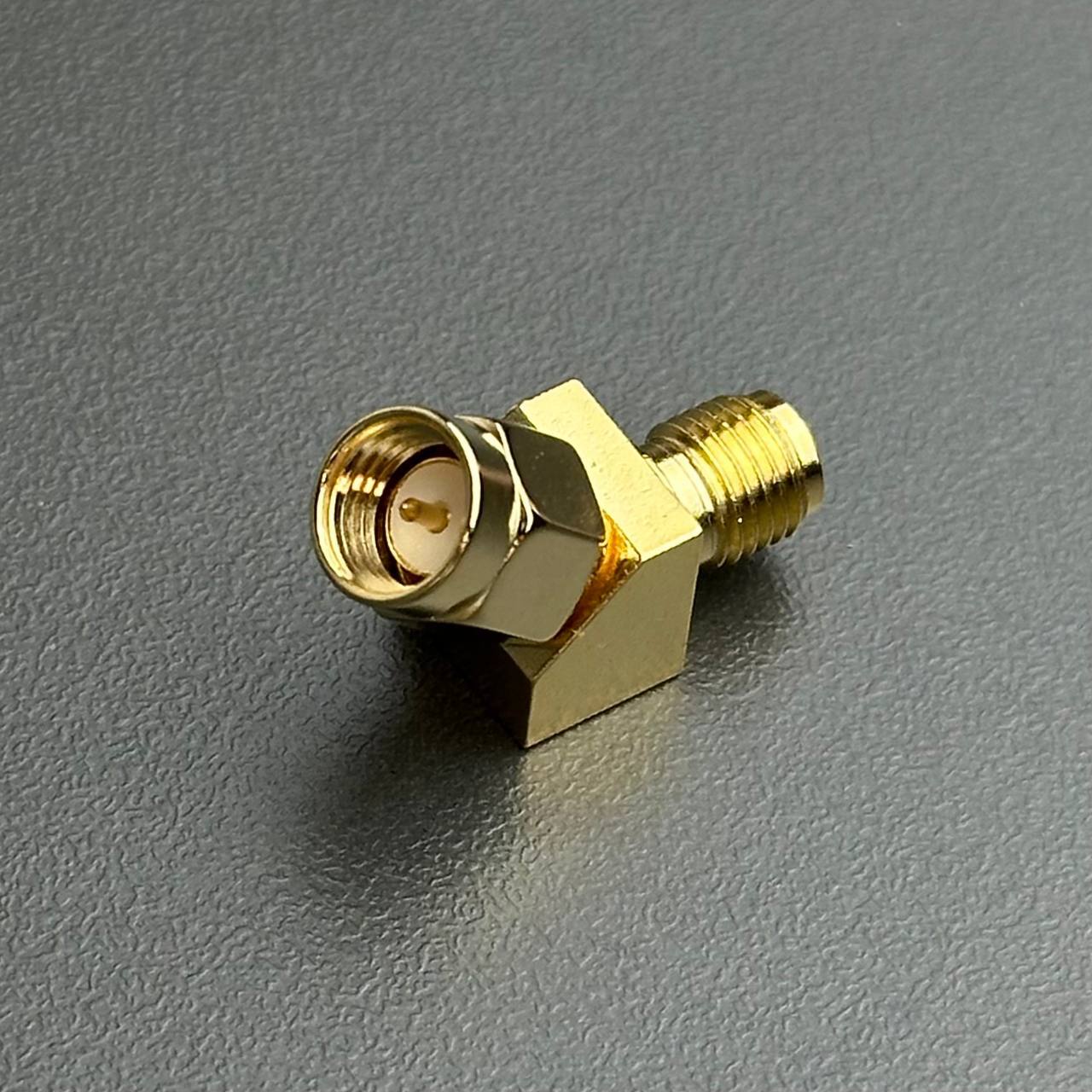

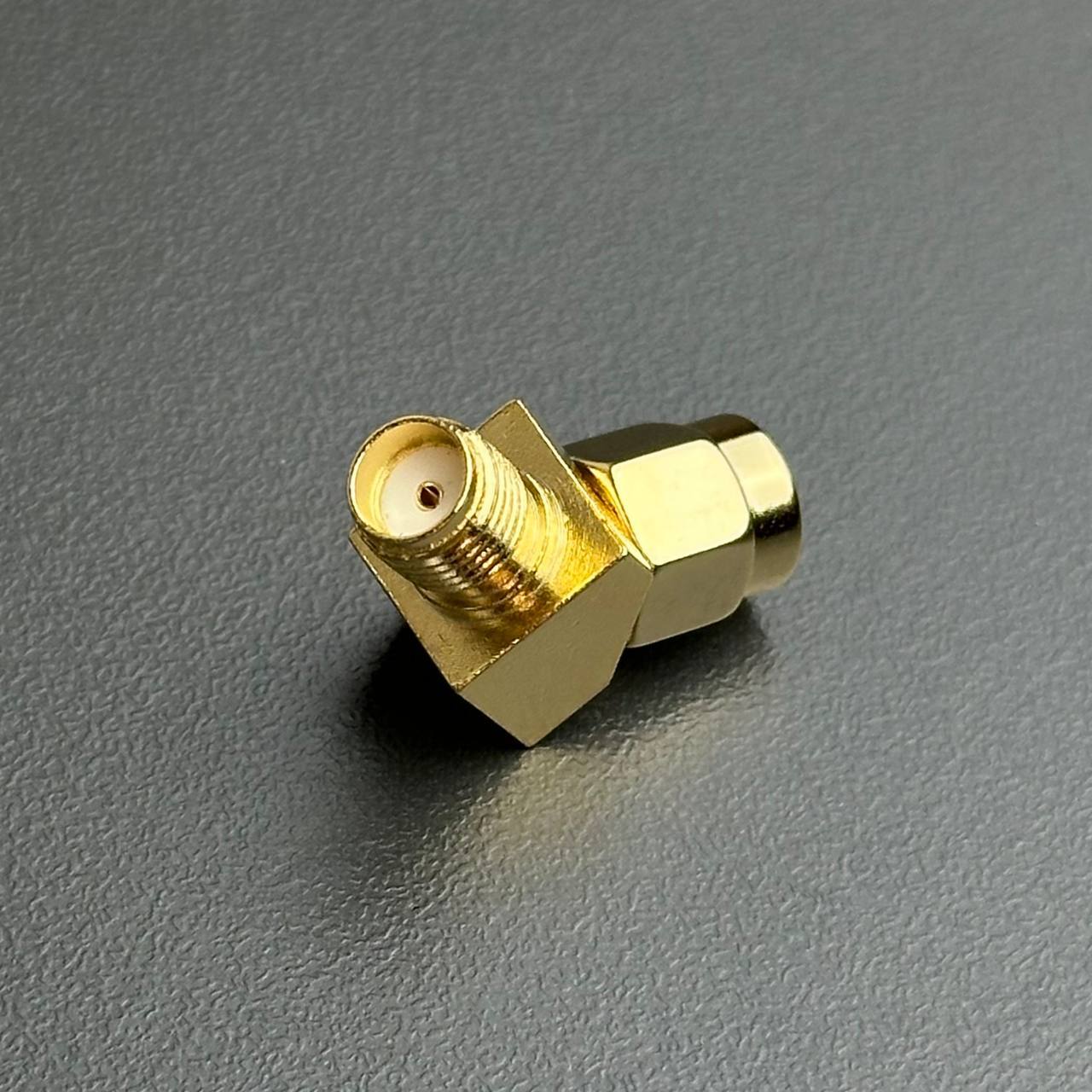

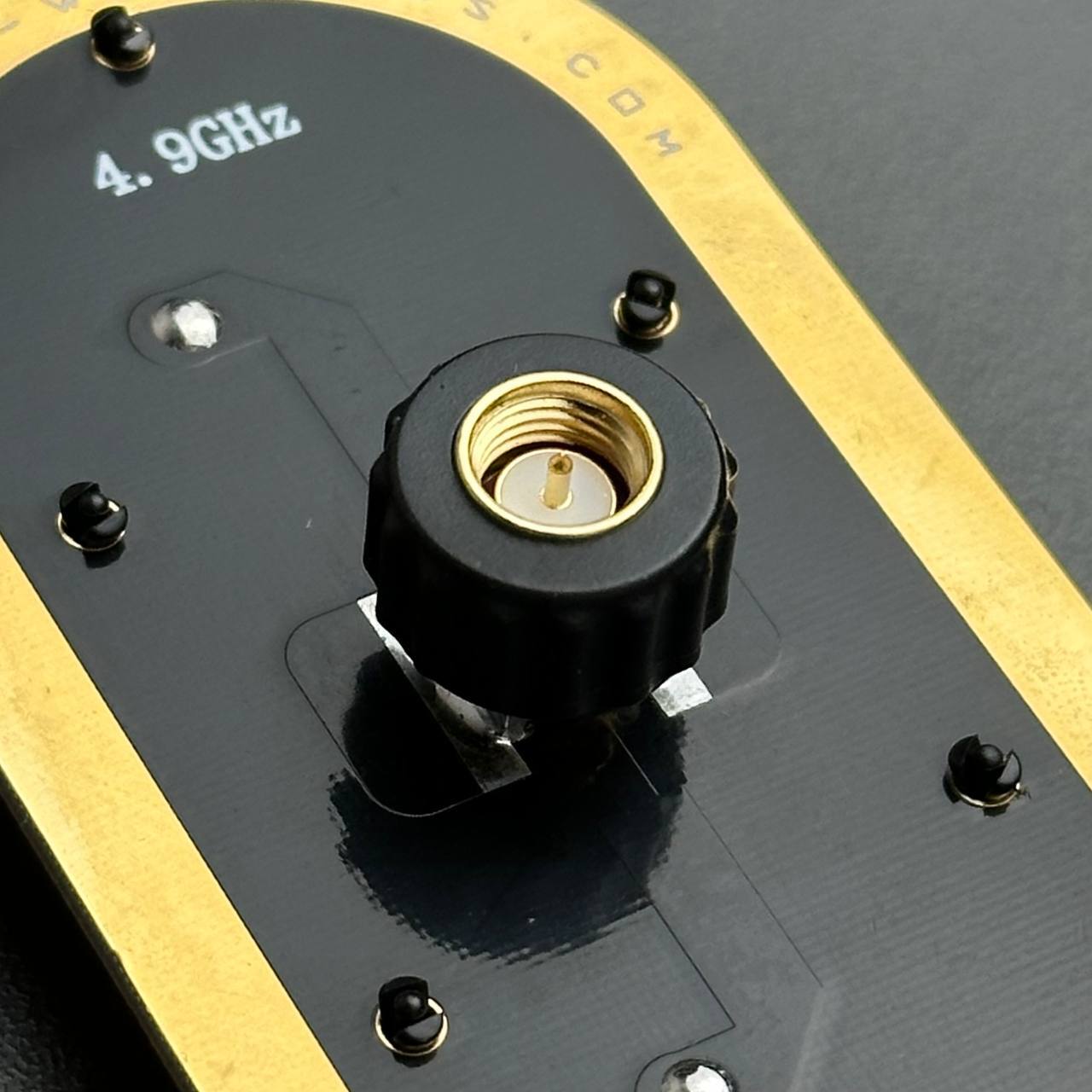

• Разъём: RP-SMA (внешний контакт)

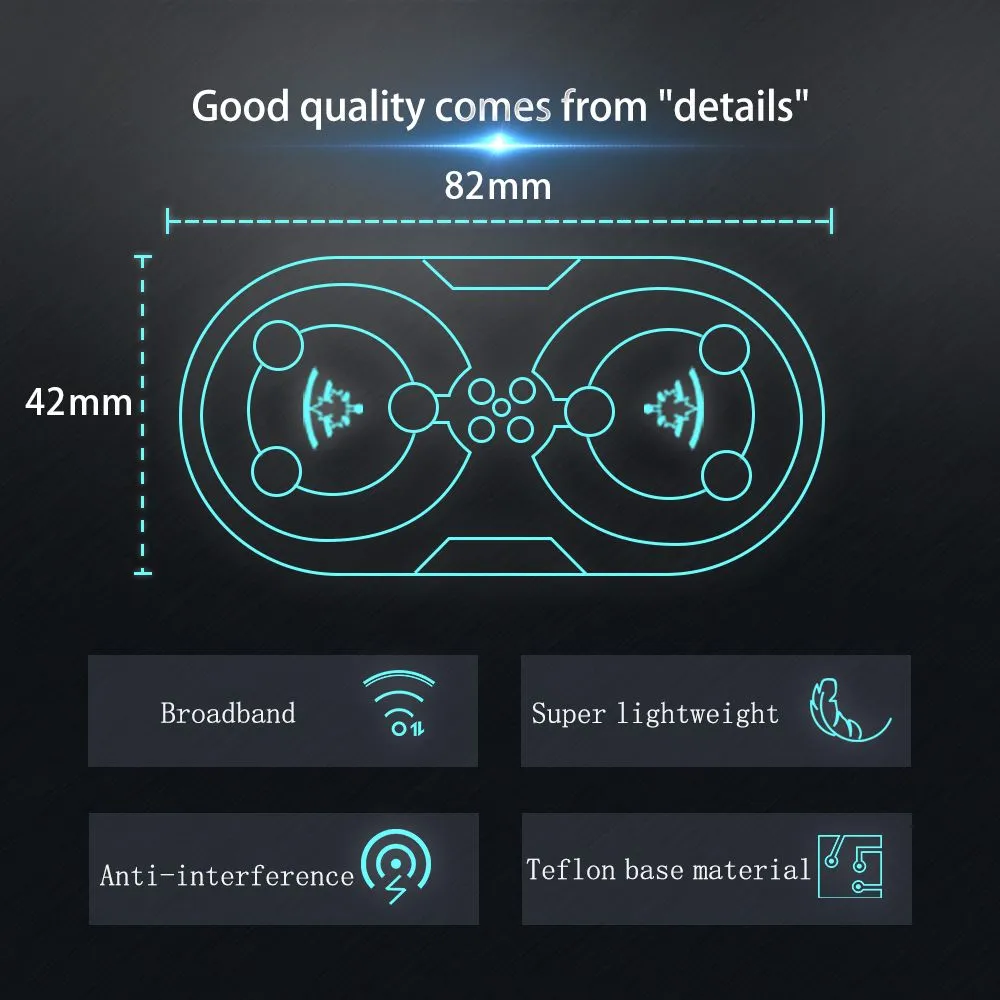

• Размеры: 82 × 42 × 24 мм
• Масса: 19 г
• Диапазон температур: −40…+60 °C

Комплект поставки

1. Антенна Maple Wireless 11dBi циркулярно-поляризованная
2. Коаксиальный кабель с разъёмом RP-SMA (7 см или 14 см, в зависимости от варианта)

Внимание: убедитесь в совместимости разъёма RP-SMA с вашим оборудованием. Полярность передатчика и приёмника должна совпадать (RHCP) для оптимального качества сигнала.
