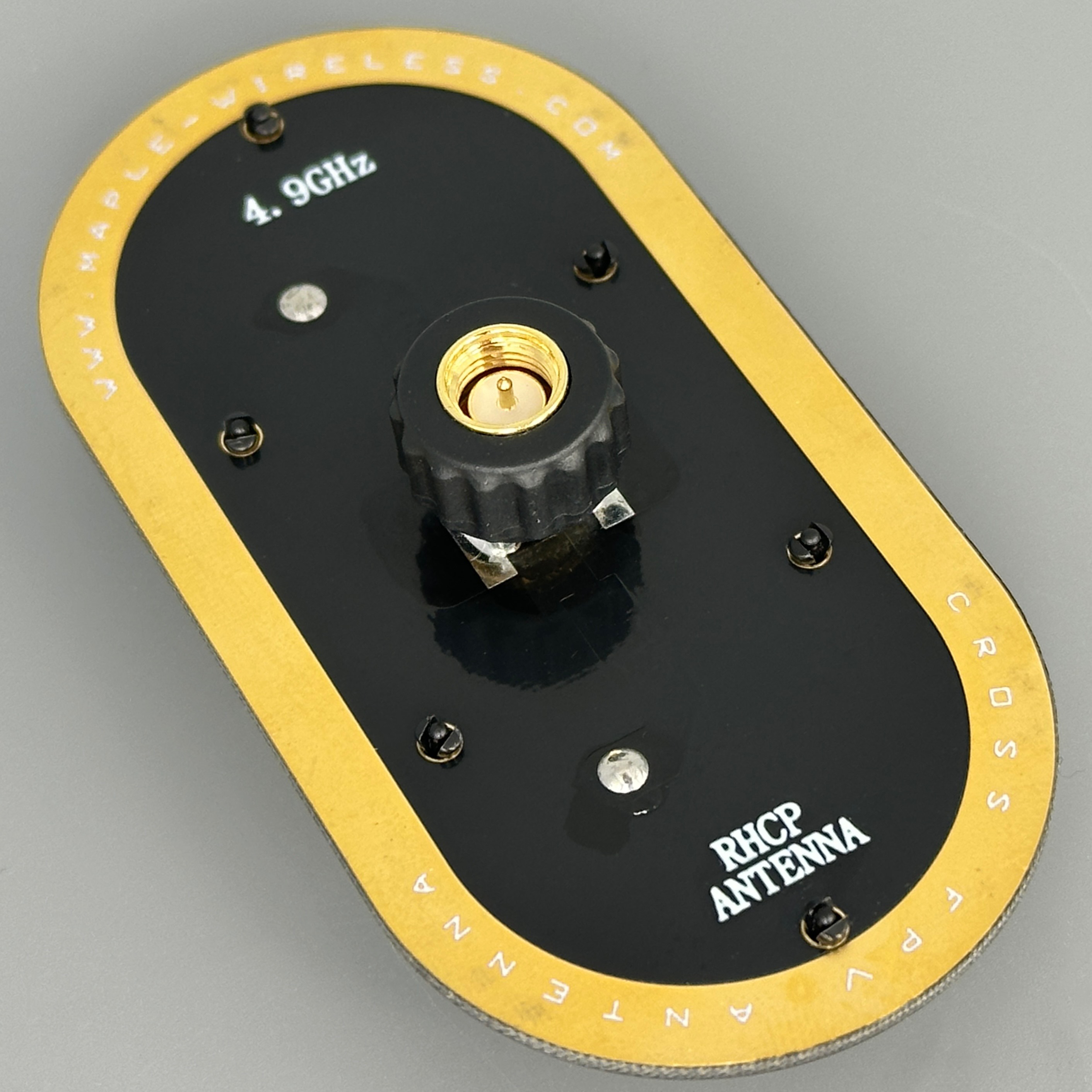

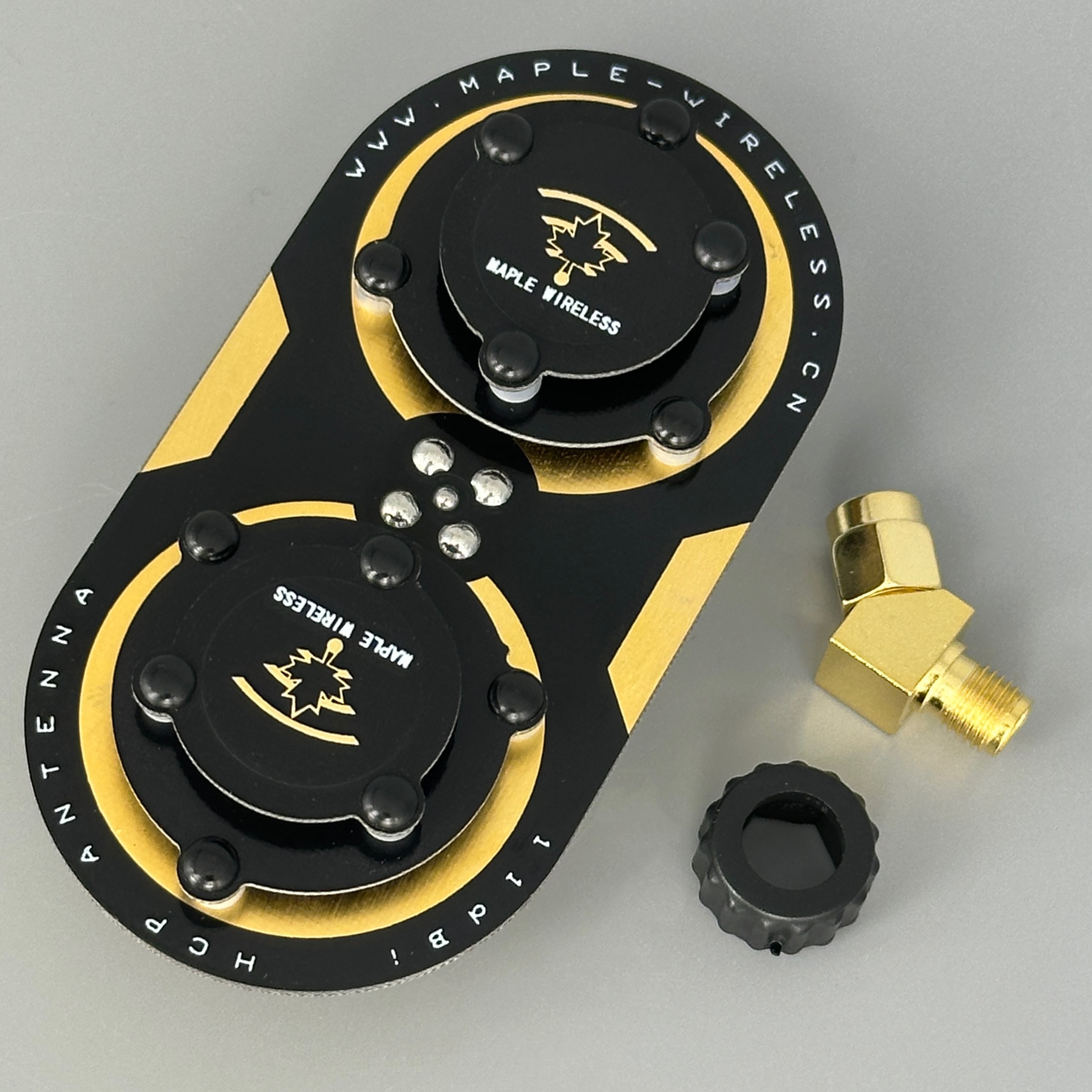

Антенна Maple Wireless 11dBi circularly polarized antenna 4.9G SMA-MALE

Высокогейновая направленная антенна для дальних полётов

Maple Wireless 11dBi — это направленная patch-антенна с циркулярной поляризацией (RHCP), специально разработанная для FPV-систем аналогового видеопередатчика. С усилением 11 dBi на частоте 4.9 GHz она обеспечивает чистый и стабильный сигнал на значительных дистанциях, идеальна для дальних полётов и долгих скоростных заездов.

Конструкция и характеристики

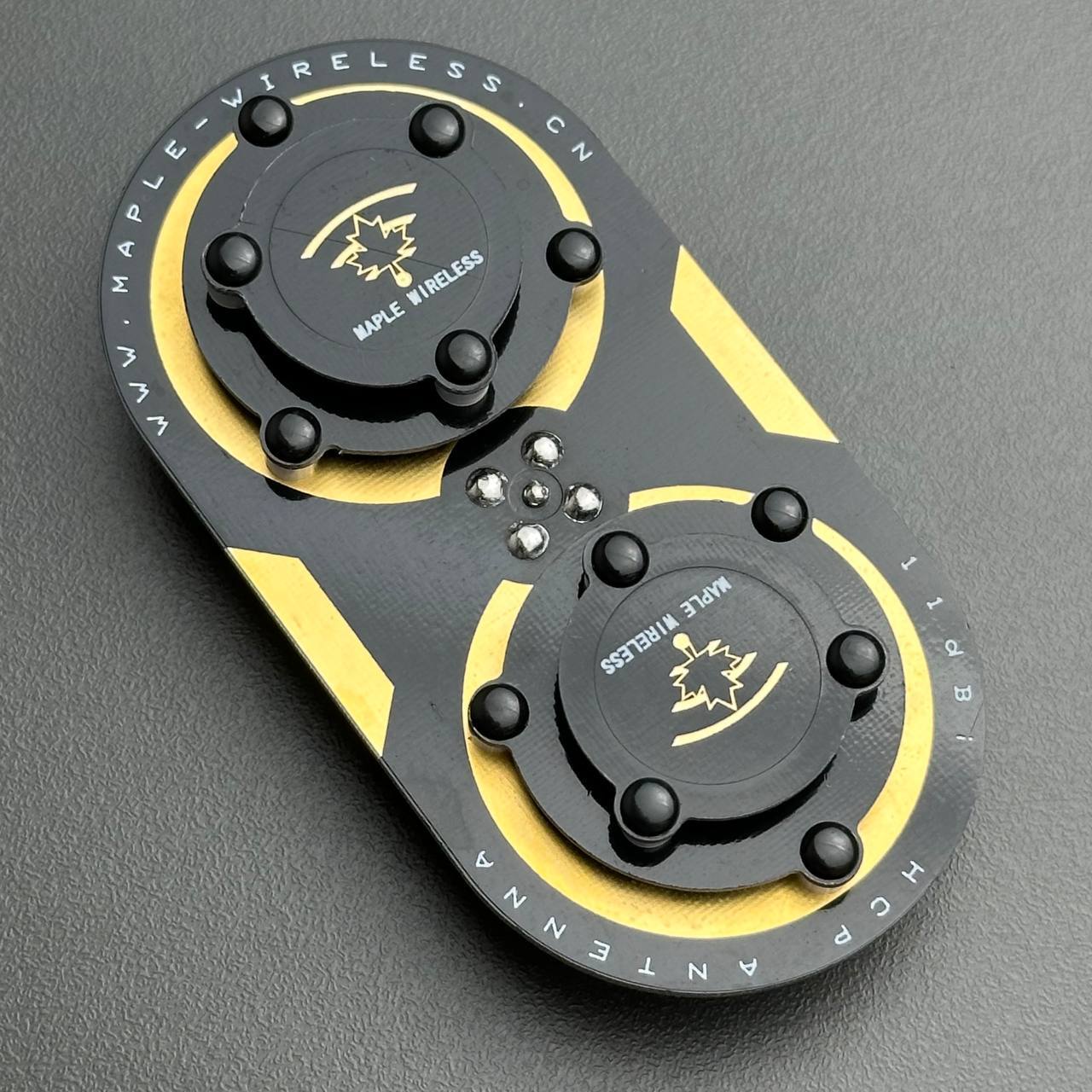

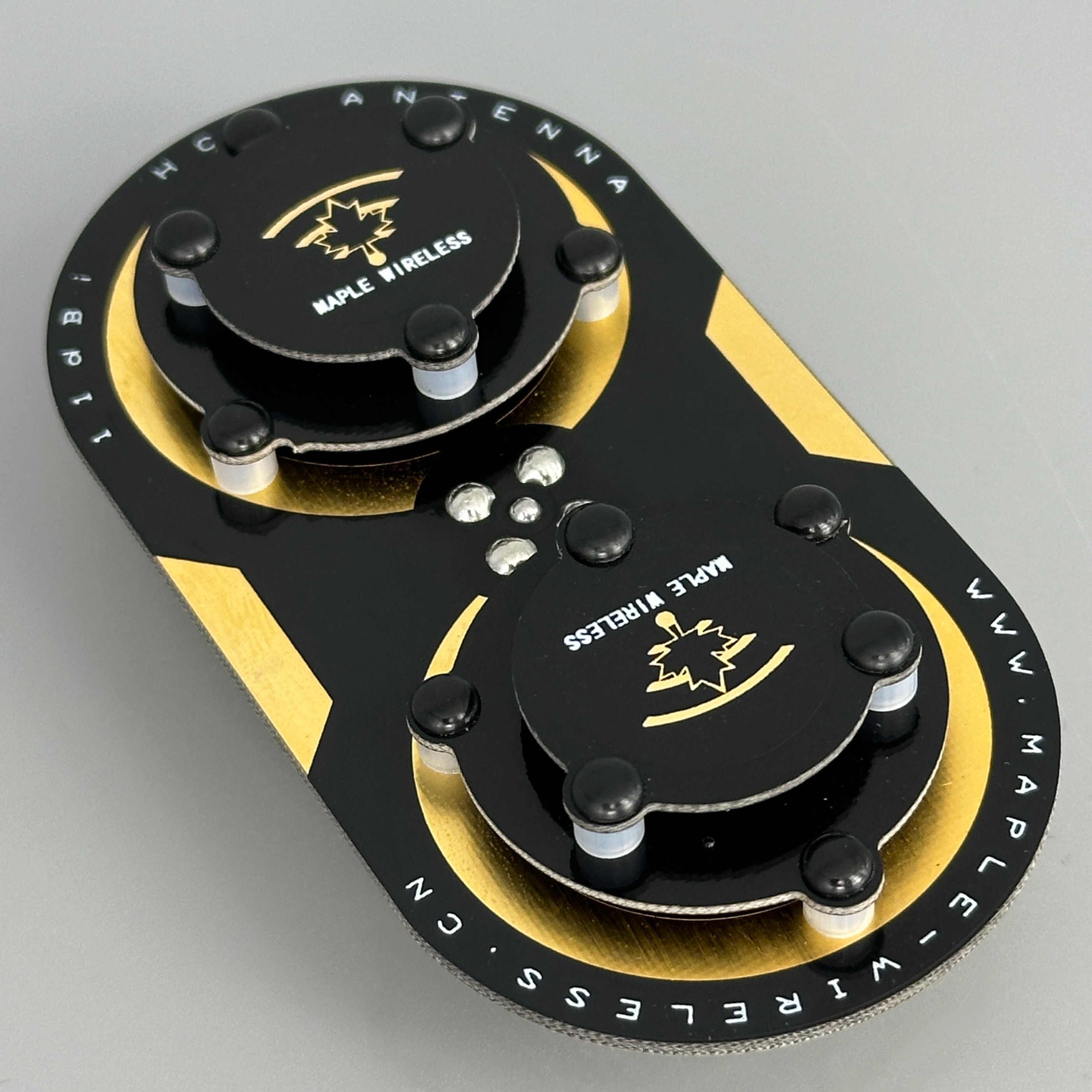

Компактный алюминиевый корпус размером 82×42×24 мм весит всего 19 г. Антенна работает в диапазоне 4.9 GHz с импедансом 50 Ом и КСВ менее 1.5, что гарантирует согласование с большинством видеопередатчиков. Циркулярная поляризация (RHCP) минимизирует потери при ориентировании антенны в пространстве и уменьшает интерференцию от многолучевого распространения сигнала.

Характер приёма

Диаграмма направленности antenna (75° в H-плоскости, 40° в E-плоскости) с отношением передний-задний лепесток более 10 дБ обеспечивает фокусировку на целевом источнике и подавление помех со стороны. Максимальная мощность 10 Вт позволяет использовать её с видеопередатчиками стандартной мощности (до 600 мВт).

Применение

Идеальный выбор для FPV гоночных дронов, дальних полётов мультикоптеров и приёма видео на гоглях Fatshark, SkyZone и других совместимых систем. Направленный характер делает её лучше для фиксированной станции приёма, чем для борта дрона. Диапазон рабочих температур от −40 до +60 °C обеспечивает надёжность в различных условиях эксплуатации.

Характеристики

• Усиление: 11 dBi
• Диапазон частот: 4.9 GHz
• Полязация: правая циркулярная (RHCP)

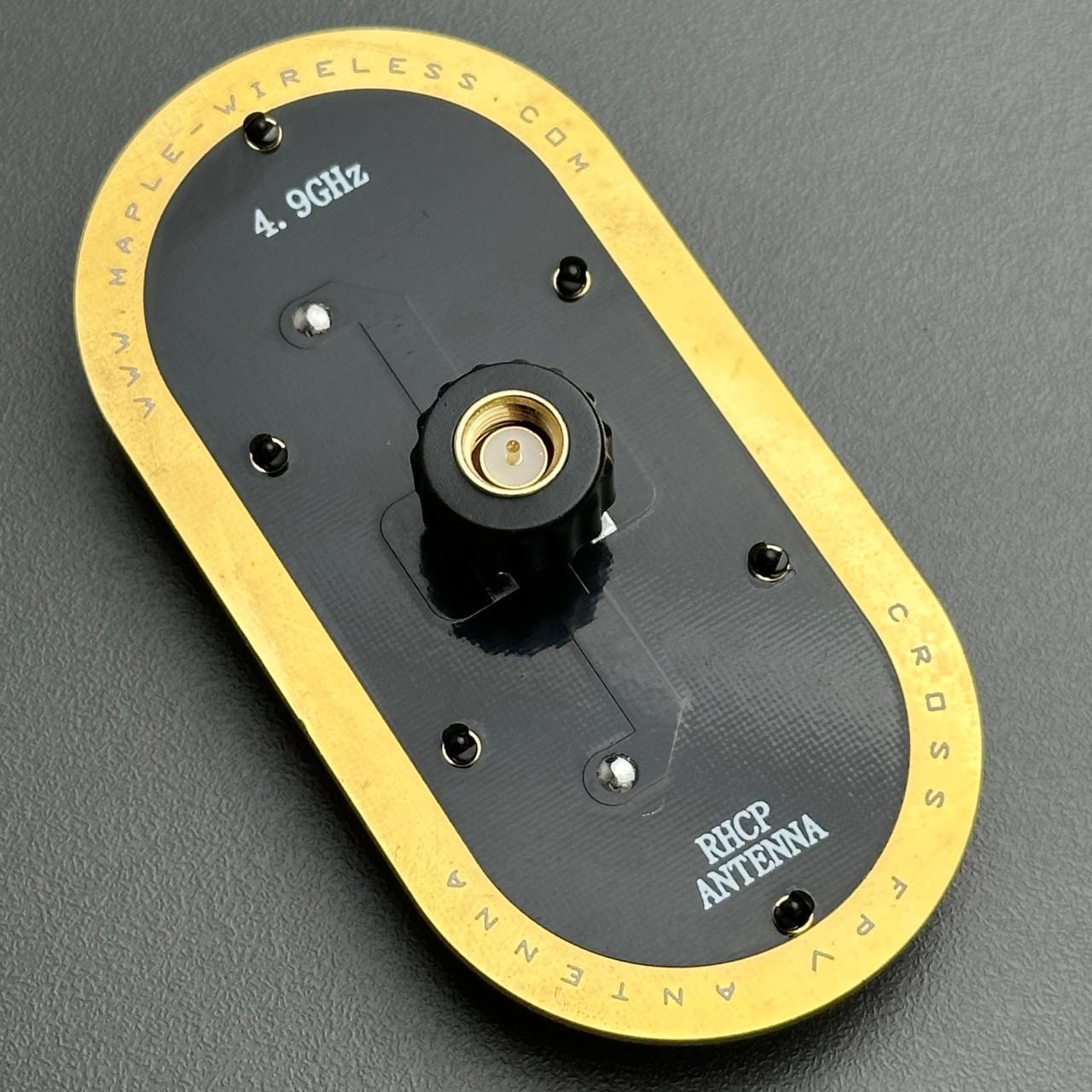

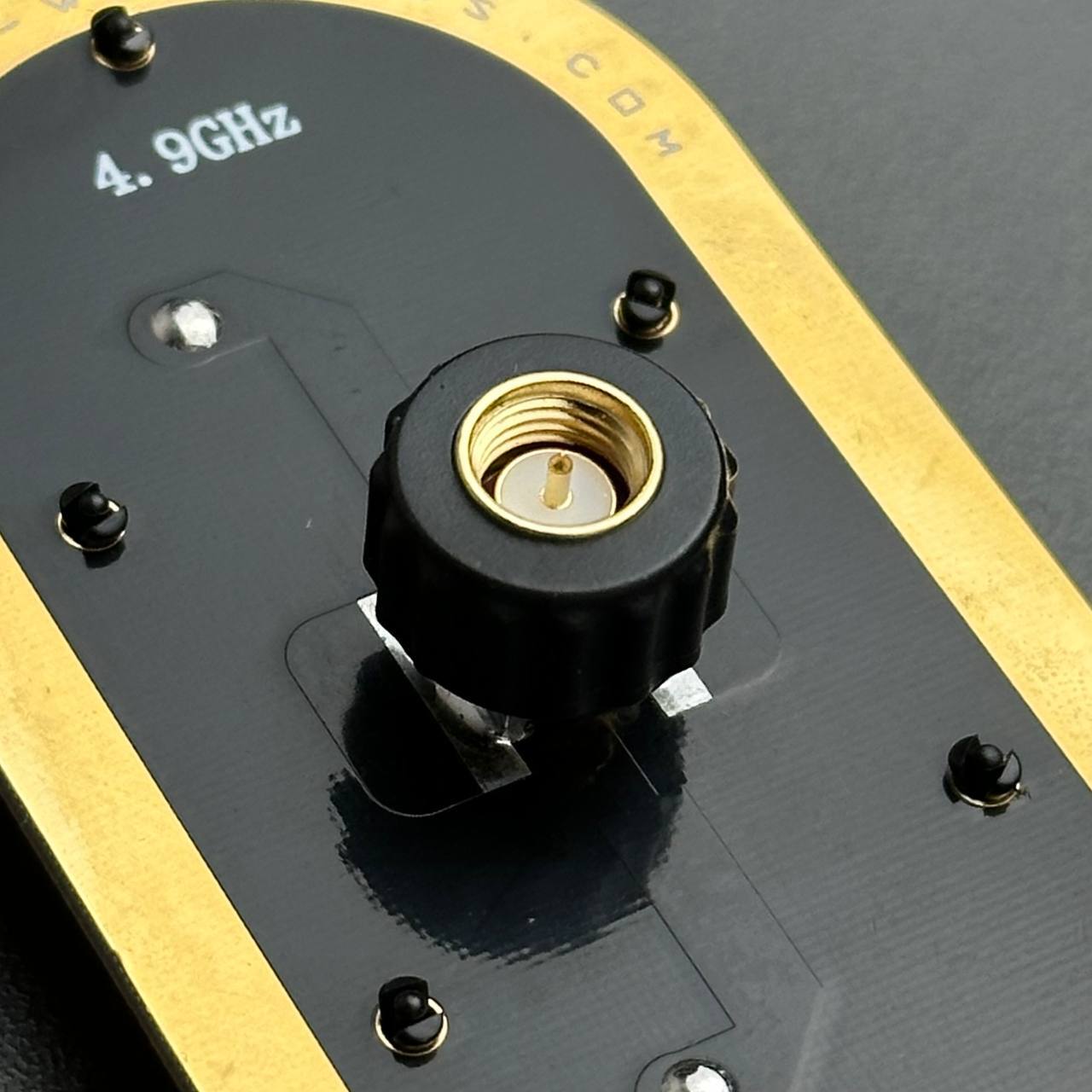

• Разъём: SMA-Male
• Входное сопротивление: 50 Ом
• Коэффициент стоячей волны (КСВ): менее 1.5
• Диаграмма направленности: 75° (H-плоскость), 40° (E-плоскость)
• Отношение передний-задний лепесток: более 10 дБ
• Максимальная мощность: 10 Вт
• Размеры: 82×42×24 мм
• Масса: 19 г
• Диапазон рабочих температур: −40 до +60 °C

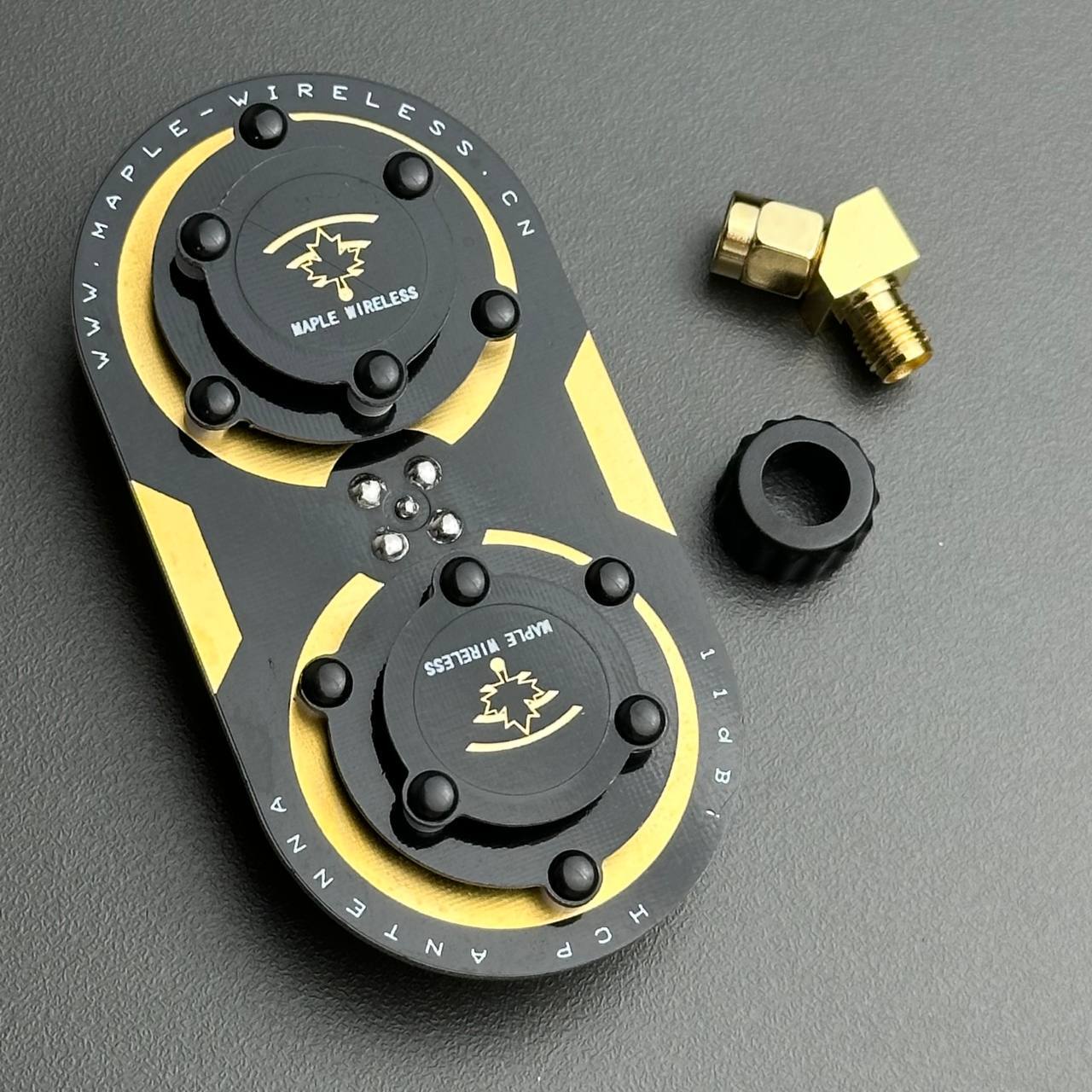

Комплект поставки

1. Антенна 11dBi циркулярно-поляризованная SMA-Male

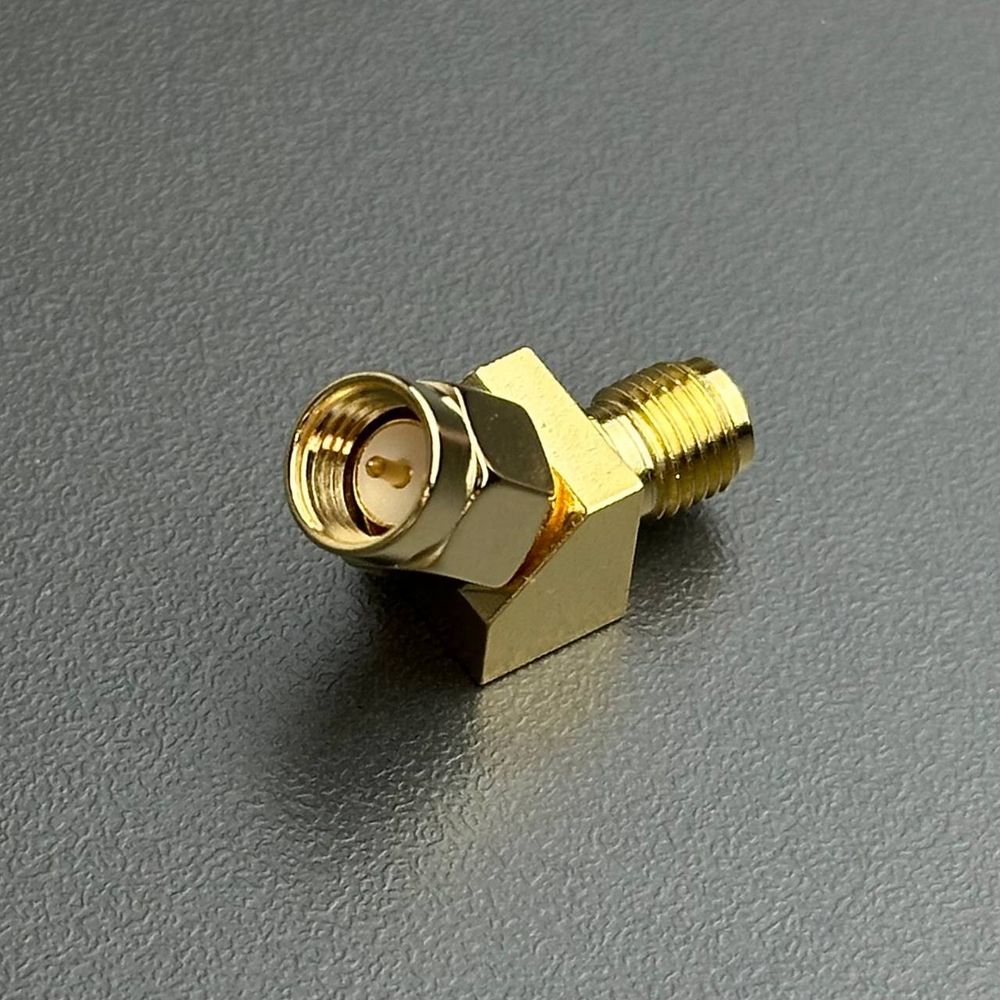

Коннектор SMA-Male с внутренним контактом. Проверьте совместимость с вашим оборудованием (видеопередатчиком или ресивером) перед покупкой.
