Антенна Maple Wireless 17dBi Directional Antenna RP-AAT

Высокий коэффициент усиления для дальних полётов

Maple Wireless 17dBi — это высокодобровая направленная антенна для приёма сигнала видеопередатчика (VTX) FPV-дрона. Усиление 17 dBi обеспечивает значительное усиление сигнала на дальних дистанциях, что критично для полётов на расстояниях свыше 1 км. Лёгкий вес (47 г) и компактный размер упрощают установку на земную станцию или автоматический трекер антенны (AAT).

Направленность и узкий луч

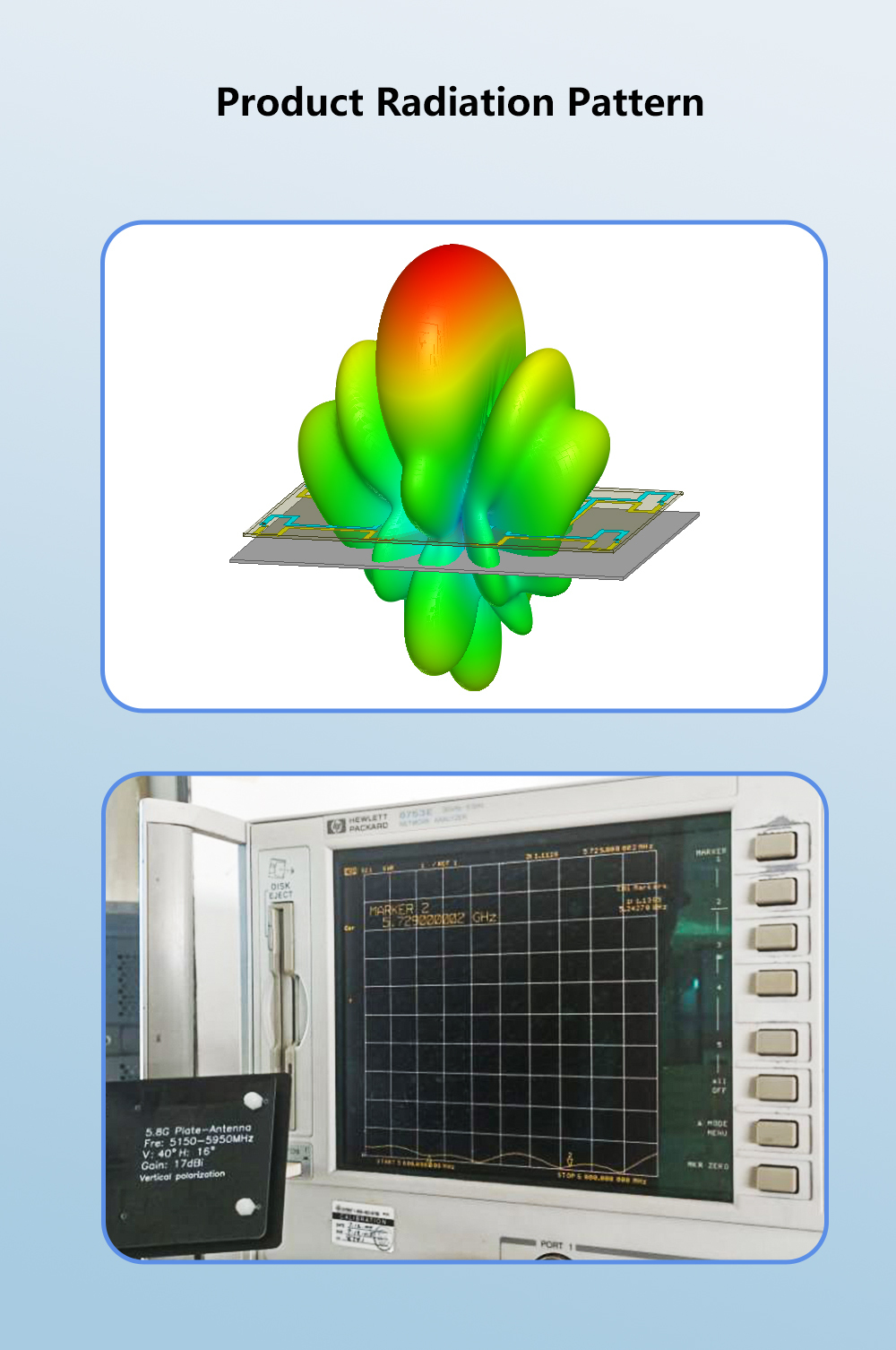

Узкий горизонтальный угол излучения (16°) делает антенну высокодирективной — сигнал сосредотачивается в одном направлении. Это требует точного наведения на дрон, но обеспечивает максимальное усиление на цели. Вертикальный угол расхождения составляет 38°, что даёт некоторый запас при вертикальных перемещениях летательного аппарата. Такая направленность идеальна для AAT-систем, которые автоматически отслеживают положение дрона.

Технология и материалы

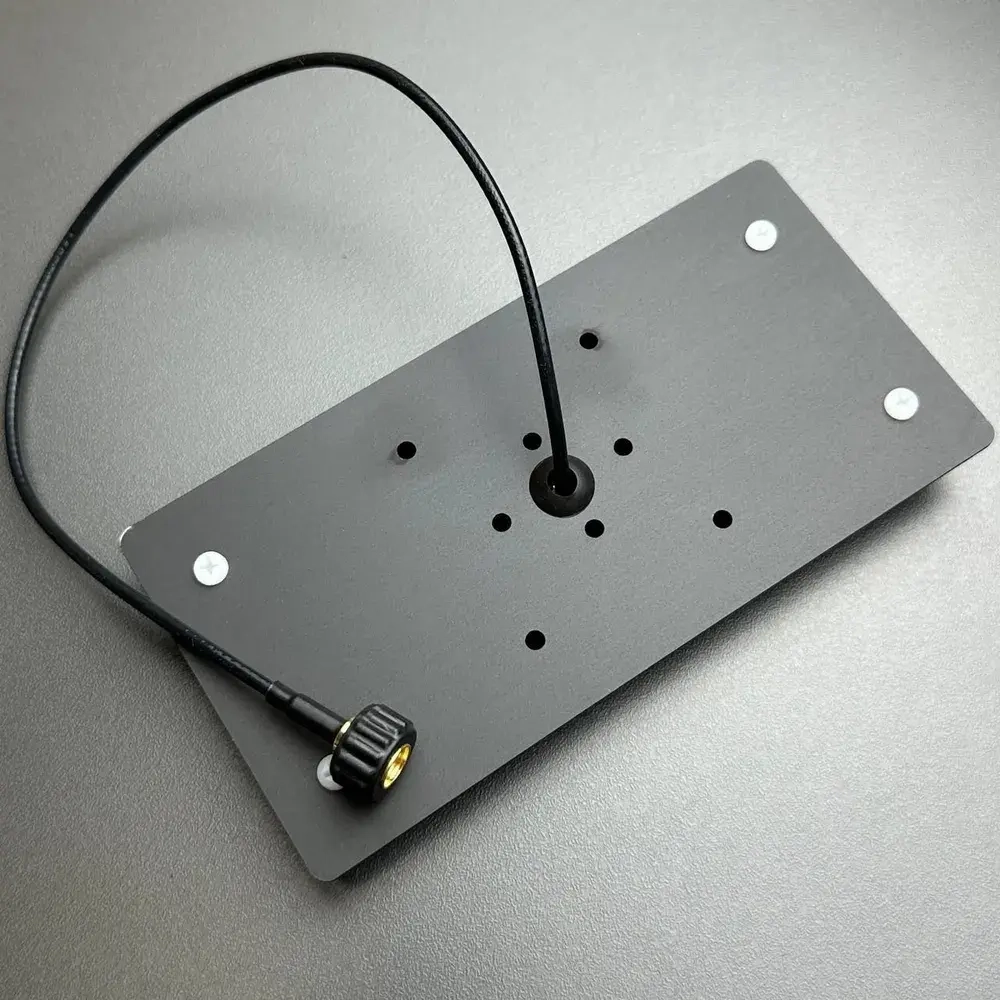

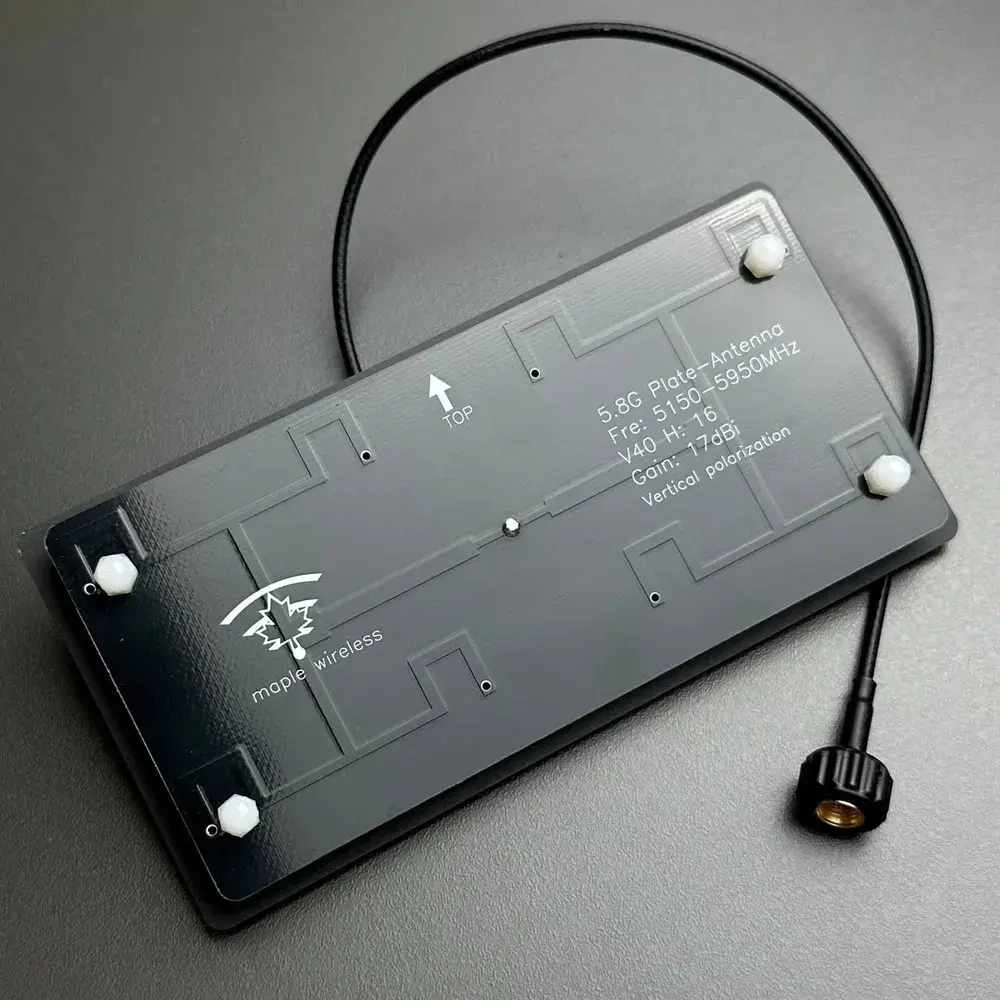

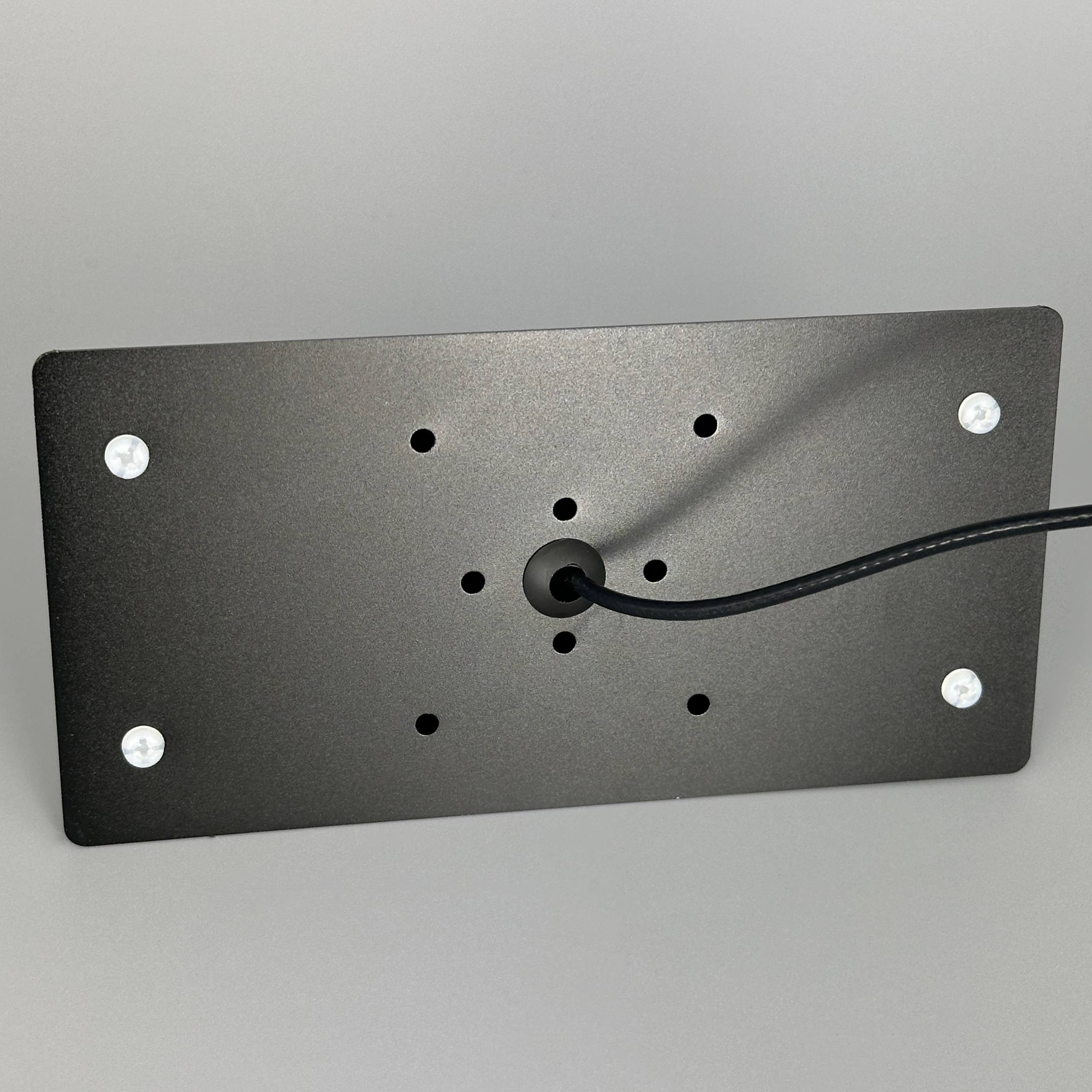

Пластина антенны выполнена из низкопотерьного PCB-материала на основе Тефлона (PTFE), что обеспечивает стабильное усиление во всём диапазоне 5180–5950 МГц. КСВ менее 1.5 гарантирует эффективную передачу сигнала и минимум отражений от коннектора. Алюминиевый корпус обеспечивает жёсткость конструкции при минимальном весе.

Применение и совместимость

Подходит для любых FPV-систем, работающих в диапазоне 5.8 ГГц: гоночные квадрокоптеры, дальнобойные летательные аппараты, долгоёты и стационарные FPV-мониторы. Доступны версии с SMA и RP-SMA коннекторами, поэтому выбирайте в зависимости от оборудования приёмной станции.

Когда нужна такая антенна

Используйте 17dBi, если планируете полёты на расстояния более 1.5 км в открытой местности или нужна максимальная дальность при использовании AAT-системы. Для обычного фристайла на стадионе или полётов на сотни метров эта антенна слишком узкая и неудобная.

Характеристики

• Частота: 5.8 ГГц
• Усиление: 17 dBi
• Полоса пропускания: 5180–5950 МГц
• Поляризация: линейная вертикальная
• Угол излучения (H-plane): ≈16°
• Угол излучения (E-plane): ≈38°
• Импеданс: 50 Ом
• КСВ: менее 1.5
• Материал радиатора: PCB с низкими потерями
• Размер: 136×68×10 мм
• Вес: 47 г

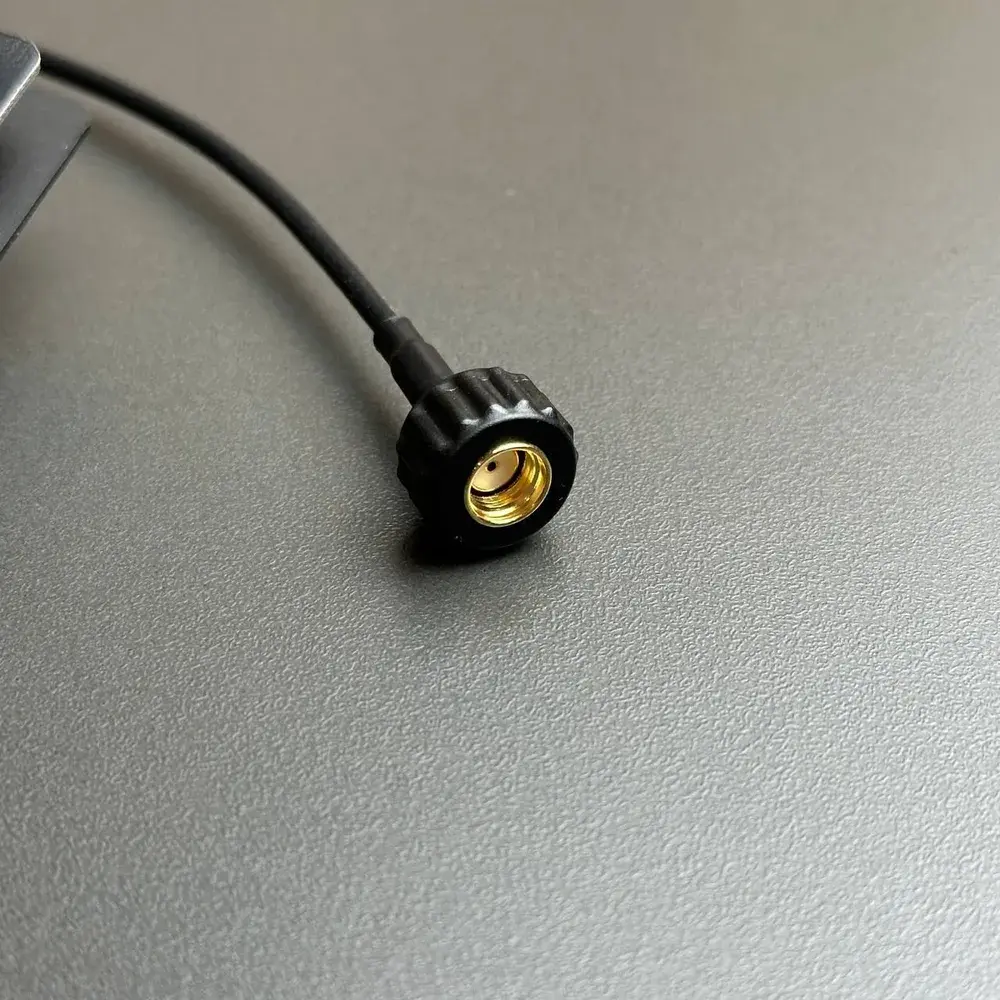

• Интерфейс: SMA / RP-SMA (в зависимости от модели)

Комплект поставки

1. Антенна направленная 17 dBi (RP-SMA или SMA)

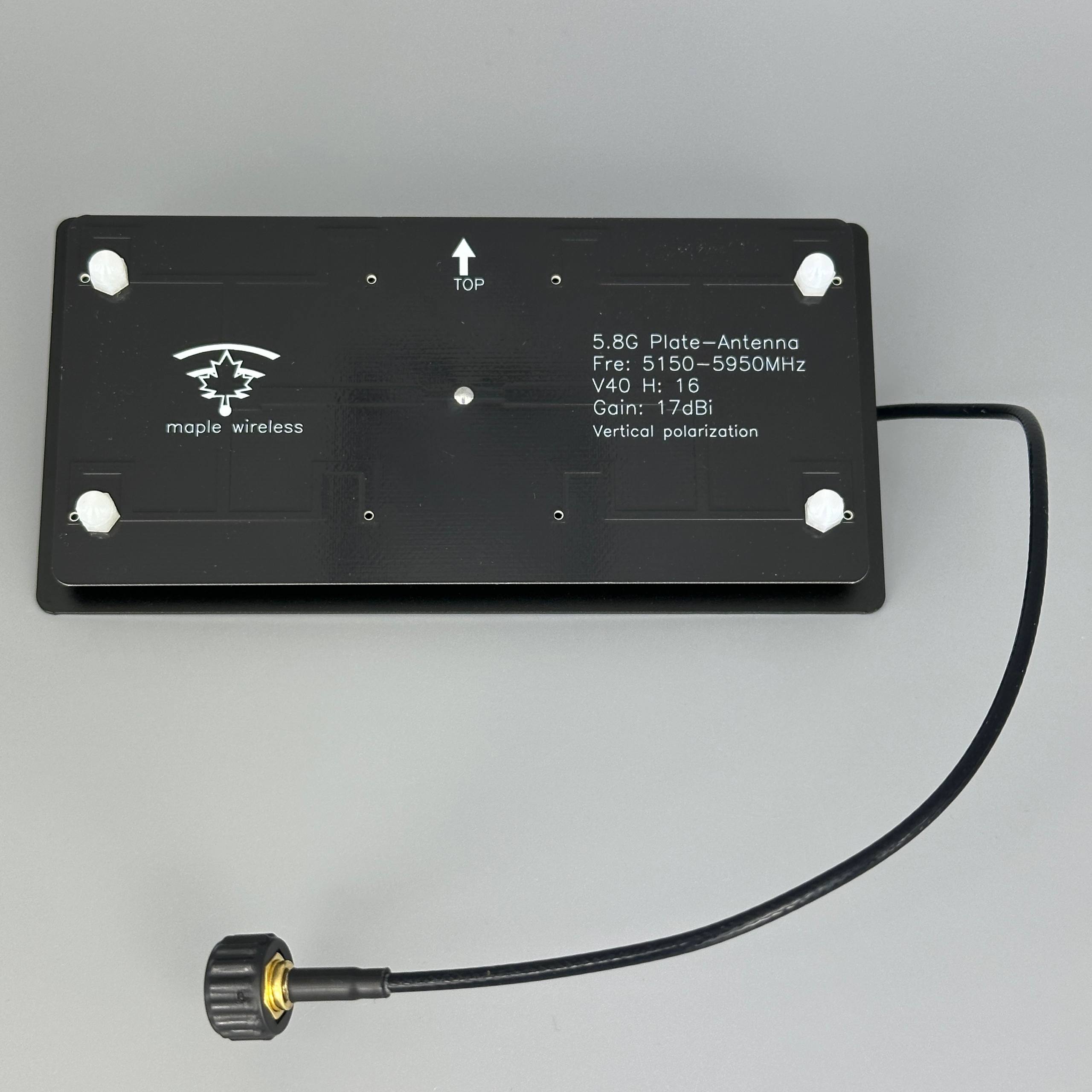

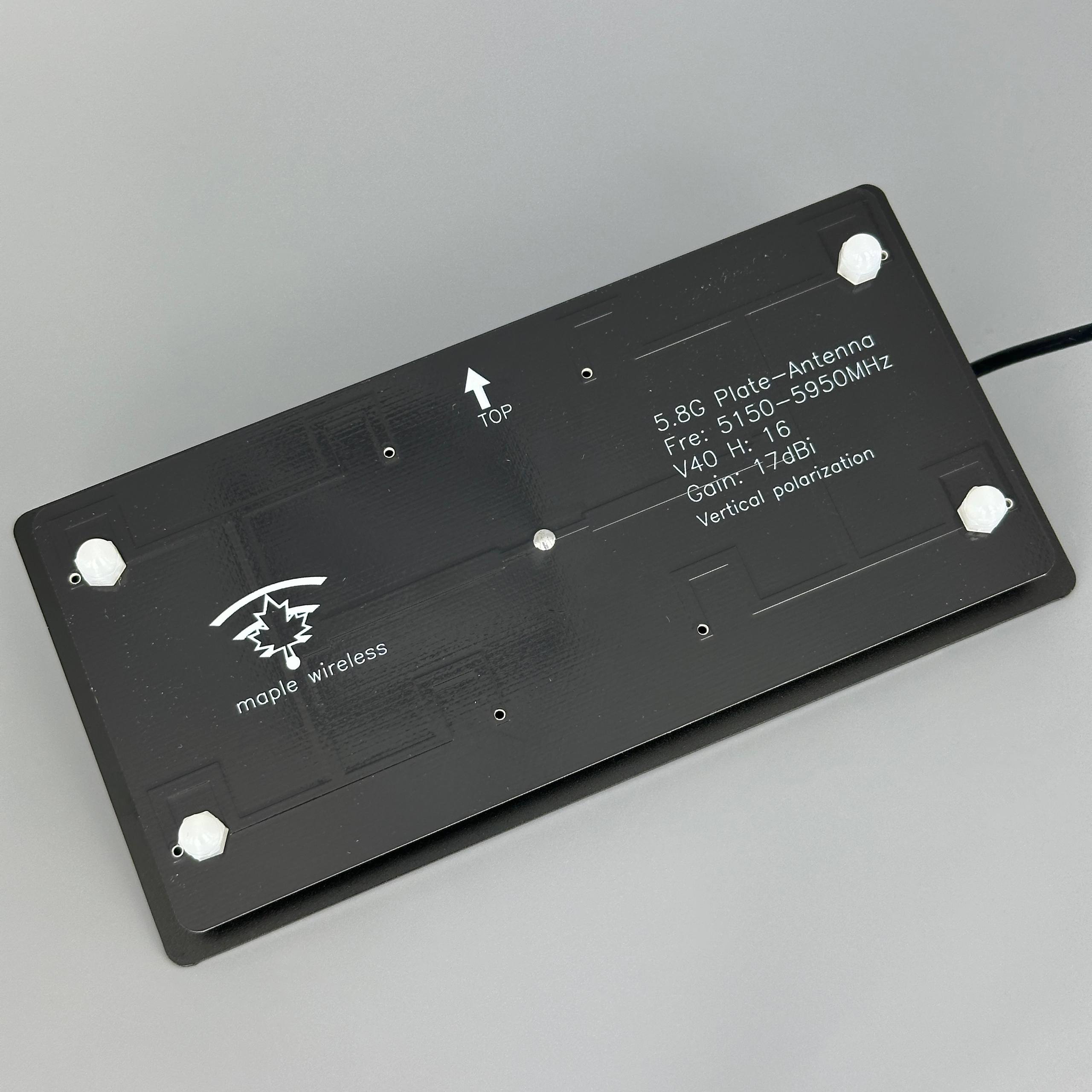

Важно: антенна работает в режиме линейной вертикальной поляризации, когда длинная сторона пластины направлена параллельно земле. Рекомендуется использовать передающую антенну дрона также в вертикальной ориентации для оптимального приема сигнала.
