Антенна Maple Wireless 17dBi Directional Antenna SMA-AAT

Высокогеймерная директивная антенна для дальних полётов

Maple Wireless 17 дБи — это высокоусиленная плоская антенна, разработанная для пилотов FPV, которые летают на дальние дистанции. Коэффициент усиления 17 дБи даёт серьёзное преимущество в дальности и стабильности видеосигнала по сравнению с омни-антеннами. Это решение для серьёзных полётов: дальнобойных трассы, ground station'ов и систем автоматического наведения (AAT).

Конструкция и материалы

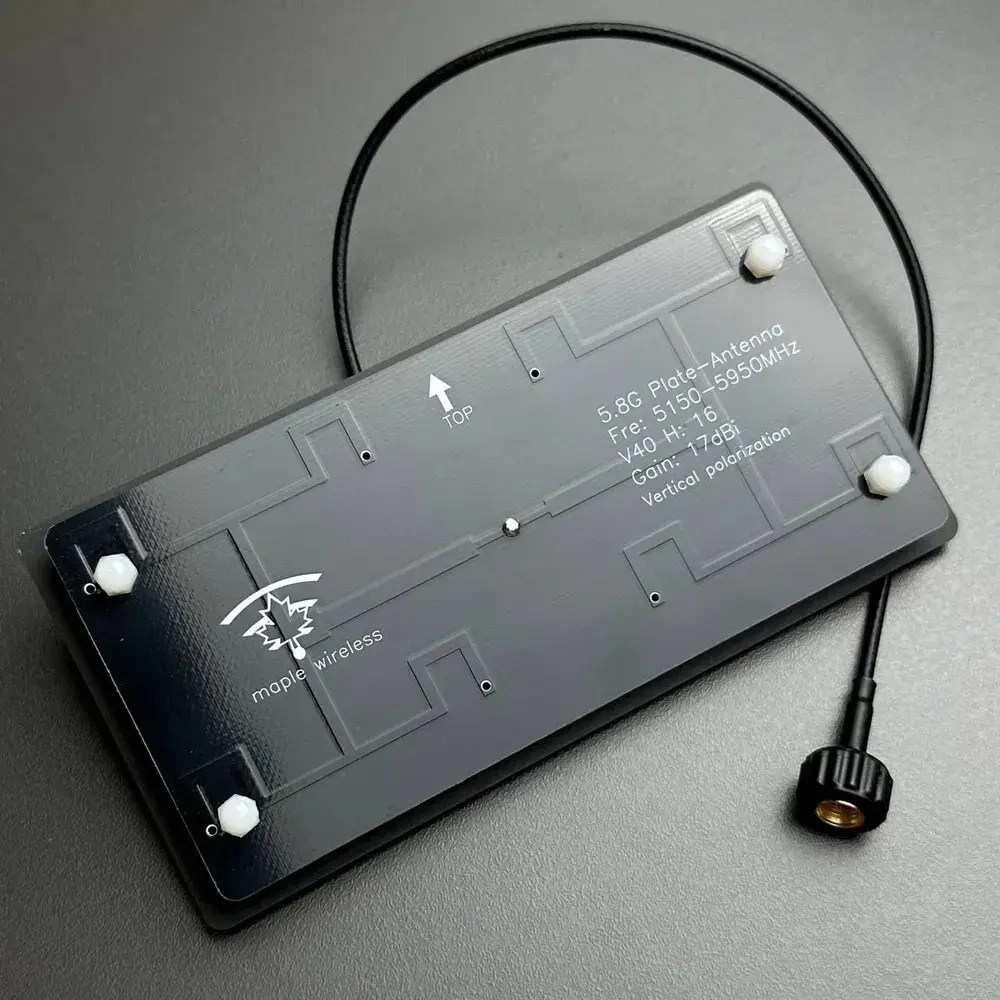

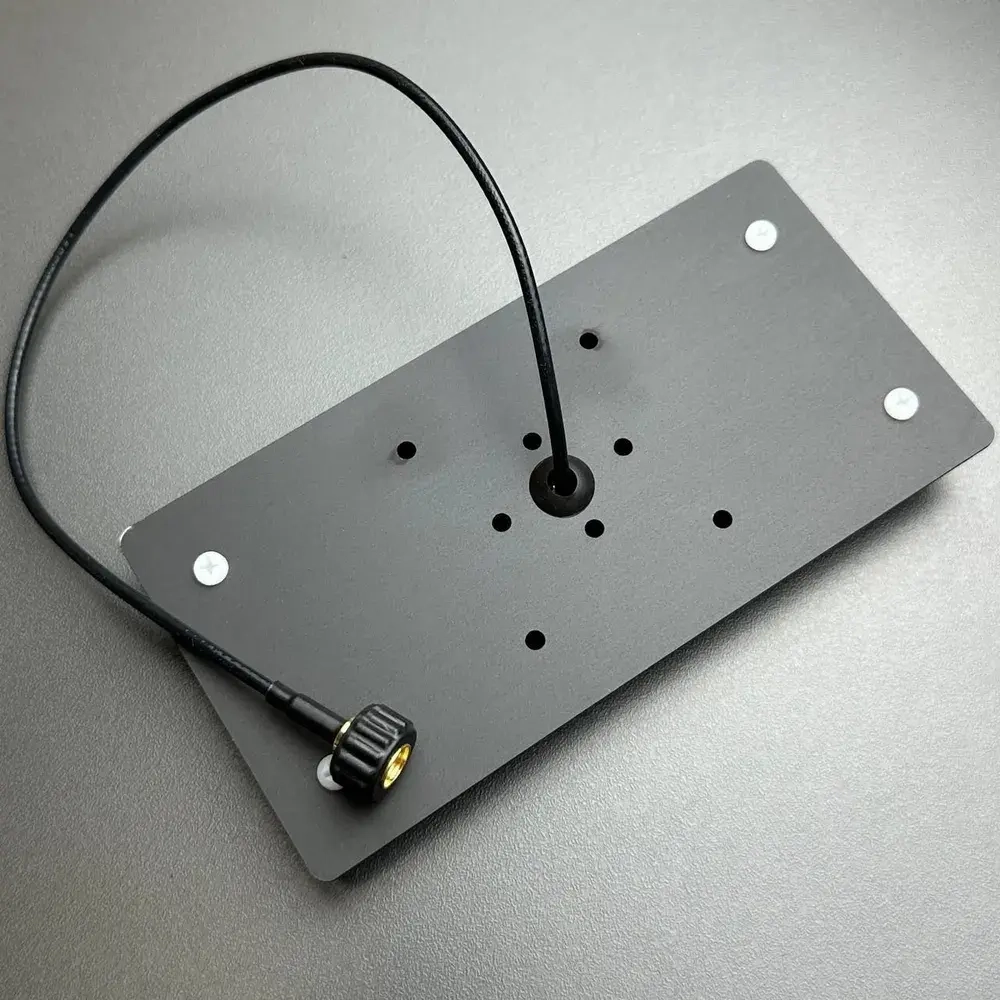

Антенна построена на базе низкопотеря PCB-радиатора, что обеспечивает минимальные потери на передачу высокочастотного сигнала. Размеры 136×68×10 мм и вес всего 47 г делают её лёгкой для установки на трекеры и штативы. Облегчённая конструкция не перегружает системы автоматического наведения, а асимметричная диаграмма излучения облегчает отслеживание цели.

Узкий луч — узкая зона действия

Горизонтальный угол раскрыва всего 16° — это главная особенность. Вся энергия антенны сосредоточена в узком луче, что даёт максимальный дальнобой. Но это же требует точного наведения: случайные отклонения дрона от центра луча значительно ослабляют сигнал. Поэтому 17 дБи антенна не подходит для фристайла на близких дистанциях.

Вертикальная поляризация и совместимость

Антенна работает с линейной вертикальной поляризацией, когда длинная сторона пластины параллельна земле. Для оптимальной работы передающая антенна на дроне (VTX) должна быть ориентирована вертикально — обычная штыревая антенна, стоящая вертикально. Несовпадение поляризации приведёт к значительным потерям сигнала.

Для кого и для чего

Антенна идеальна для long-range пилотов, работающих с ground station'ами, автоматическими трекерами (AAT) или летающих по заранее подготовленным маршрутам. VSWR менее 1,5 гарантирует стабильность согласования. Частотный диапазон 5,15–5,95 ГГц позволяет использовать антенну со стандартными видеопередатчиками FPV.

Характеристики

• Частотный диапазон: 5,15–5,95 ГГц (5,8 ГГц полоса)
• Коэффициент усиления: 17 дБи
• Поляризация: линейная вертикальная
• Угол раскрыва (горизонтальный): 16°
• Угол раскрыва (вертикальный, –3 дБ): 38°
• VSWR: <1,5

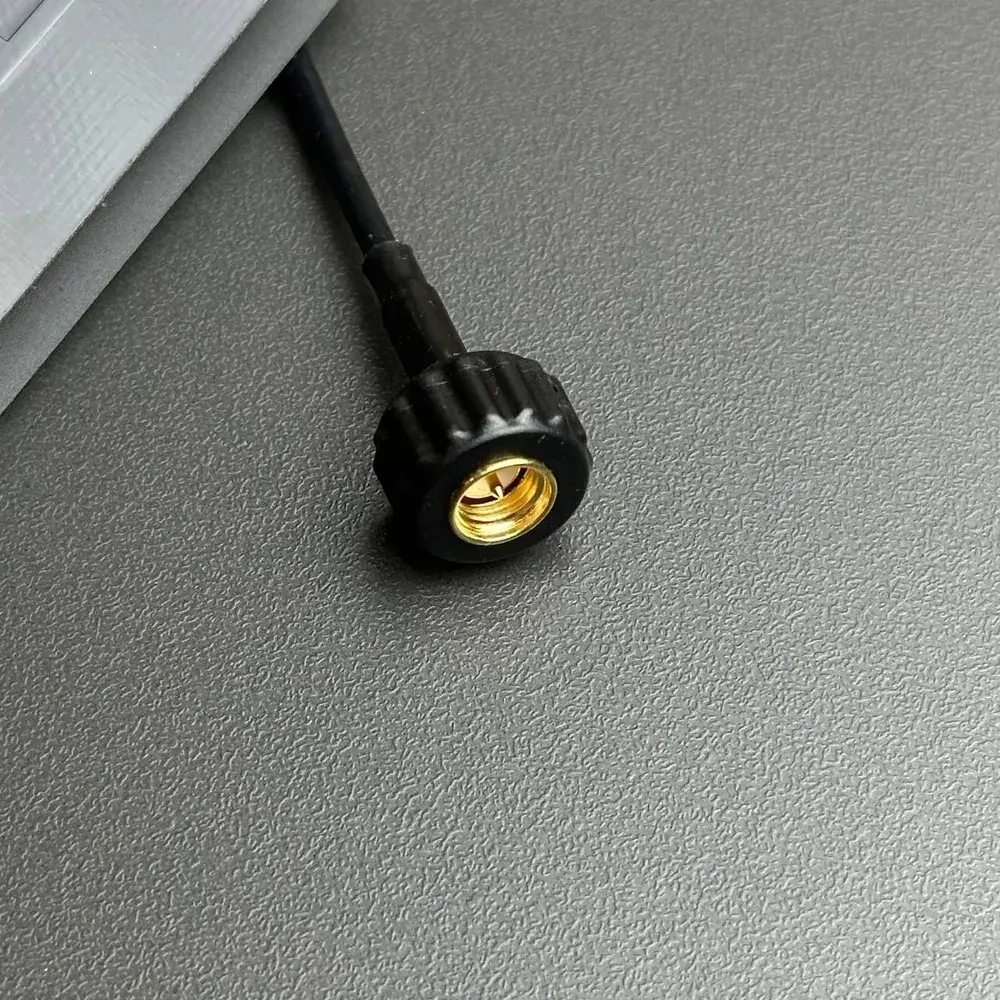

• Разъём: SMA / RP-SMA
• Размеры: 136 × 68 × 10 мм
• Вес: 47 г
• Материал: низкопотеря PCB

Комплект поставки

1. Антенна Maple Wireless 17 дБи (1 шт.)

Внимание: антенна требует вертикального ориентирования передающей антенны на дроне для оптимальной работы. Узкий горизонтальный луч (16°) требует точного наведения и рекомендуется использовать с трекером автоматического наведения (AAT) или штативом.
