Антенна Maple Wireless 5.8G Plate antenna 14 dBi (SMA MALE)

Директивная антенна для дальней видеотрансляции

Maple Wireless 5.8G — это высокоусиленная плоская директивная антенна, предназначенная для приёма видеосигнала на очках или мониторе FPV. Антенна разработана специально для дальних полётов, где требуется максимальное усиление и сфокусированный приём в одном направлении.

Технические возможности

Усиление в 14 dBi обеспечивает значительное усиление сигнала в выбранном направлении. Узкие углы излучения — 40° по горизонтали и 38° по вертикали — позволяют сконцентрировать приём именно в том направлении, где находится дрон, отсекая помехи со сторон. Рабочий диапазон 5,65–5,95 ГГц охватывает весь спектр стандартных FPV-каналов.

Линейная поляризация для цифровых систем

Ключевая особенность этой антенны — линейная (а не круговая) поляризация. Это делает её идеальным выбором для цифровых видеосистем OpenIPC, SIYI и похожих решений, которые работают с линейными антеннами. При использовании с круговой поляризацией (RHCP/LHCP) возникает потеря сигнала около 3 dB, поэтому согласование поляризации критично.

Конструкция и монтаж

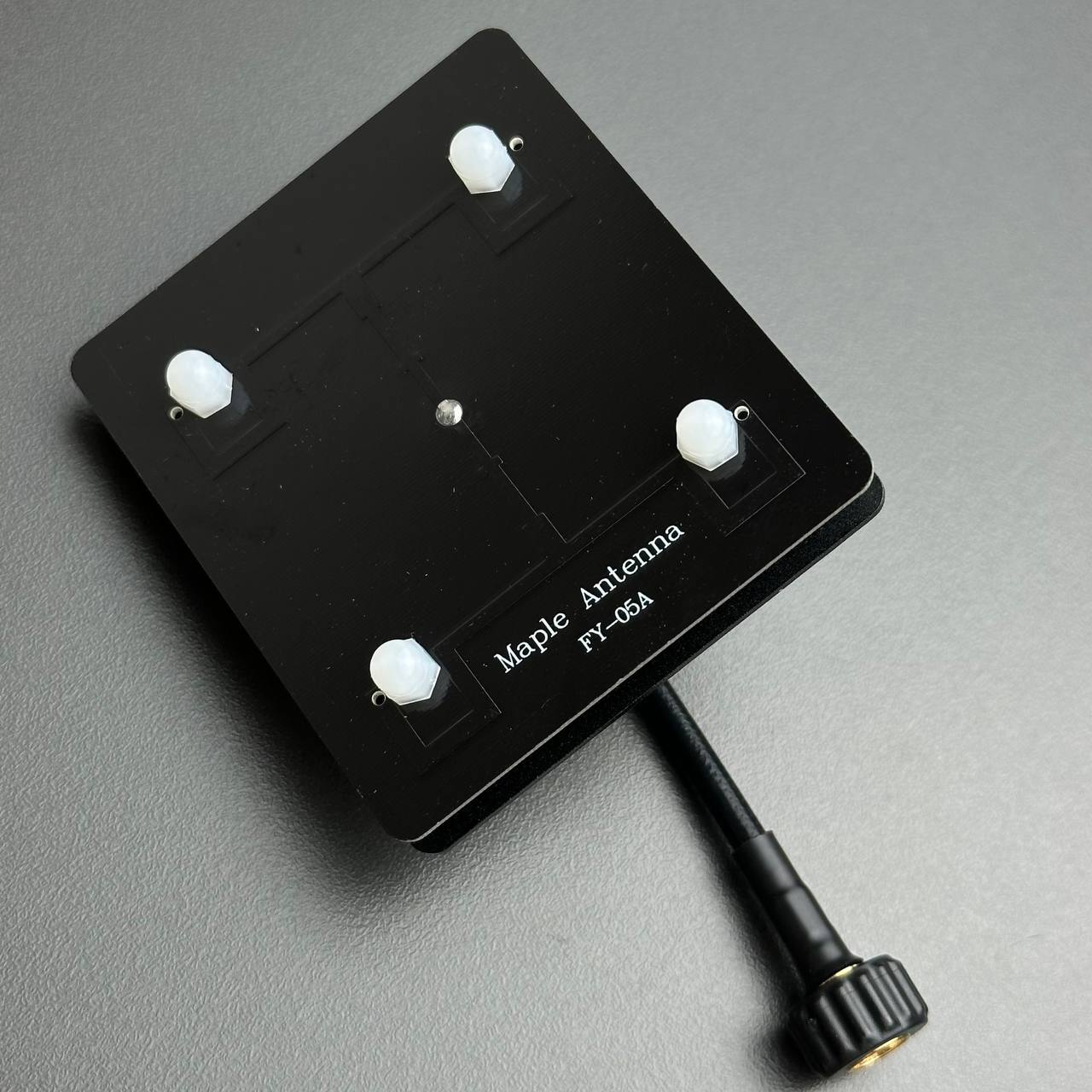

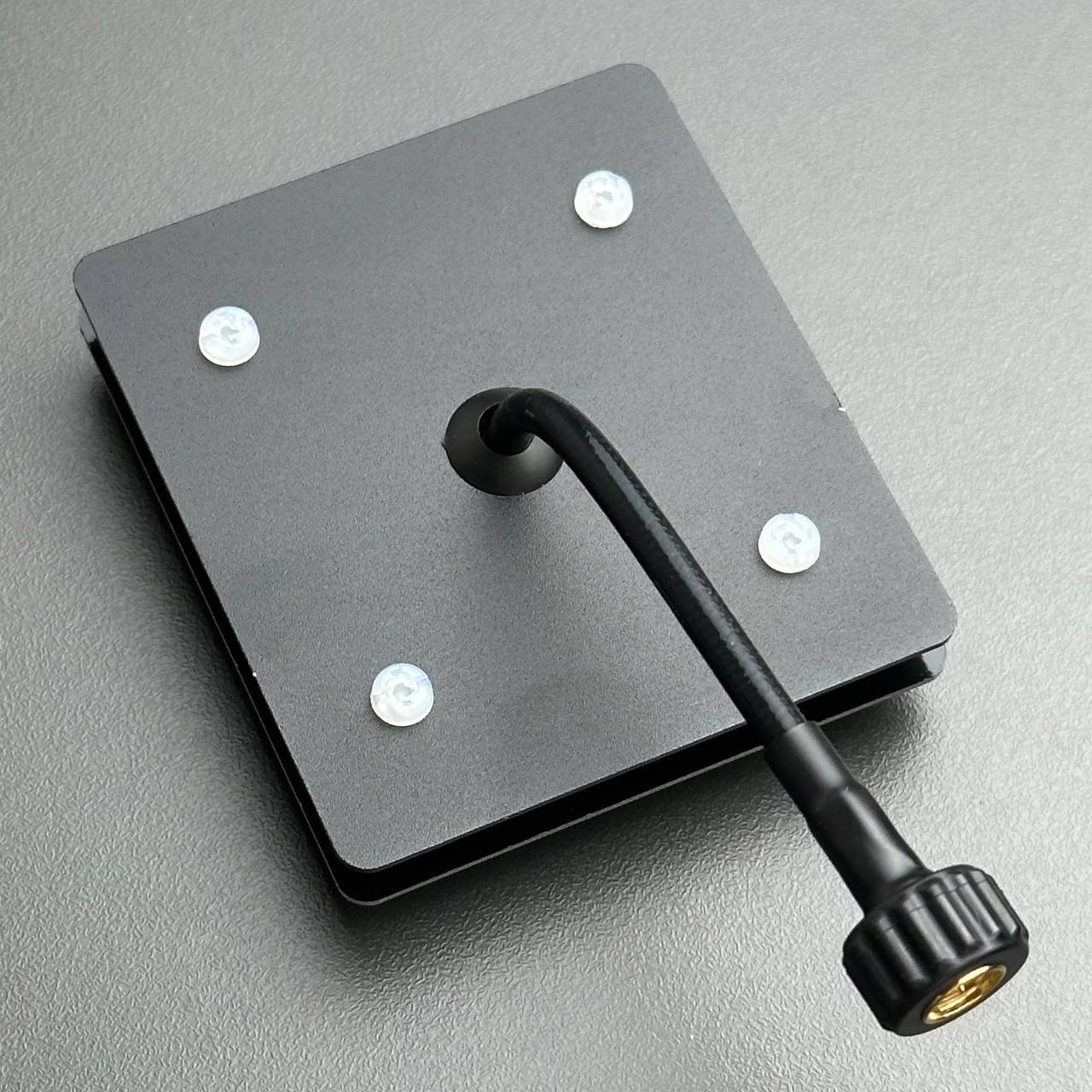

Компактные размеры (68 × 60 × 25 мм) и вес 36 г позволяют легко установить антенну на очках FPV или мониторе. Разъём SMA MALE обеспечивает стандартное соединение. В комплекте идёт адаптер 45°, который также служит переходником для различных вариантов крепления.

Для опытных пилотов дальних дистанций

Эта антенна — правильный выбор для пилотов, которые ценят максимальный радиус действия и готовы работать с направленным приёмом. На длинных дистанциях директивная антенна даёт ощутимое преимущество перед всенаправленными решениями.

Характеристики

• Диапазон частот: 5,65–5,95 ГГц
• Усиление (прирост): 14 dBi
• Тип: плоская директивная антенна (patch antenna)
• Угол излучения (горизонтальный): 40°
• Угол излучения (вертикальный): 38°
• Поляризация: линейная

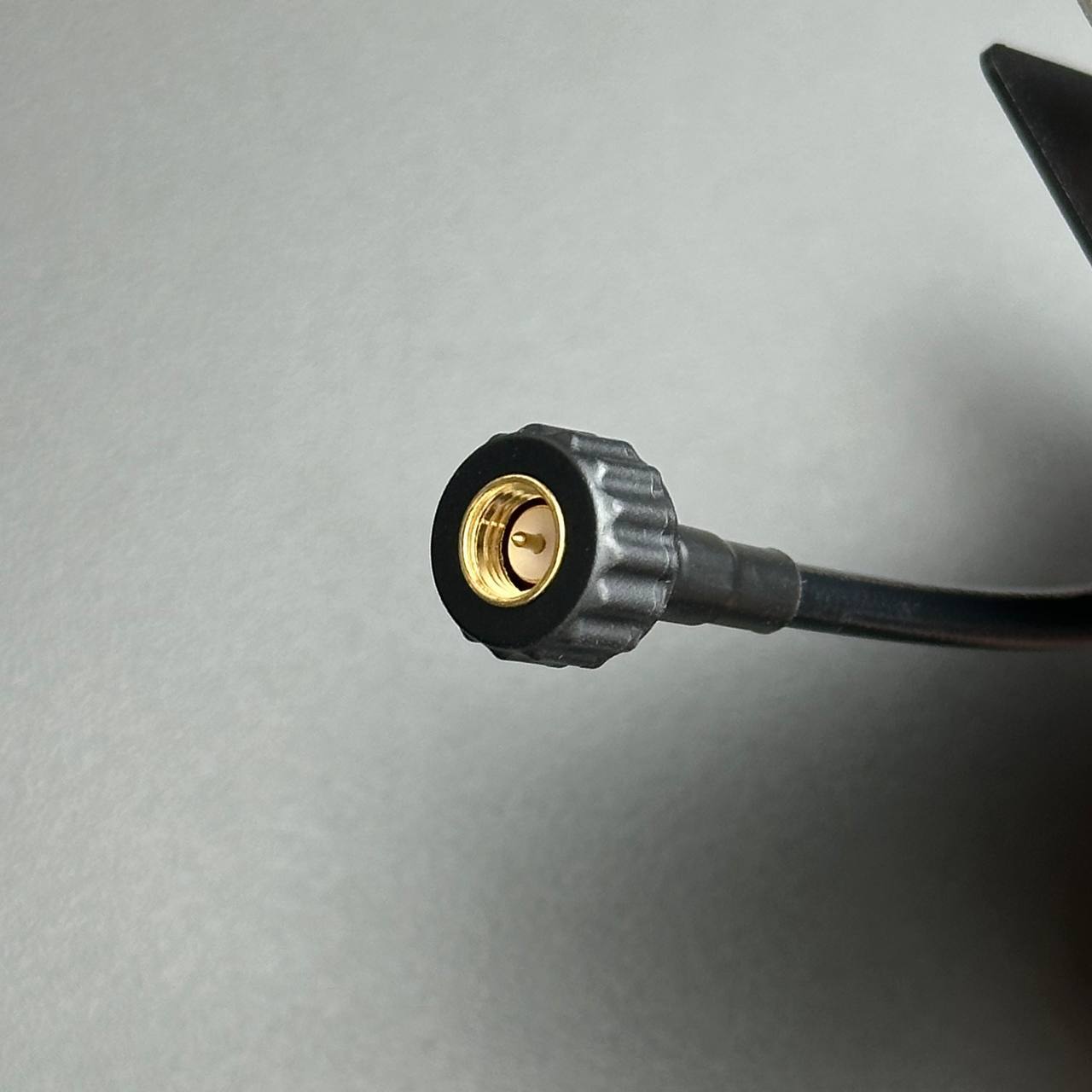

• Разъём: SMA MALE (внешняя резьба)
• Размеры: 68 × 60 × 25 мм
• Вес: 36 г
• Импеданс: 50 Ом

Комплект поставки

1. Плоская антенна Maple Wireless 5.8G 14 dBi
2. Адаптер 45° (переходник SMA)

Внимание: линейная поляризация антенны несовместима с круговой (RHCP/LHCP) без потерь сигнала около 3 dB. Рекомендуется использовать с системами видеопередачи, поддерживающими линейную поляризацию (OpenIPC, SIYI и аналогичные).
