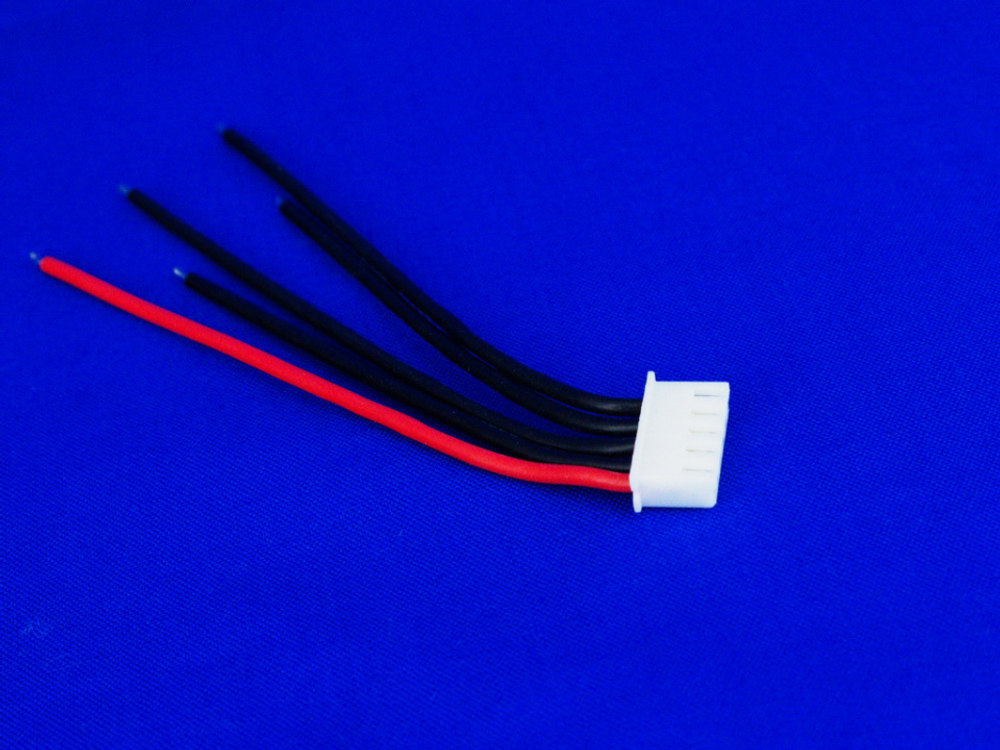

Балансирный разъем 4S с проводом

Назначение и область применения

Балансирный разъём 4S предназначен для подключения четырёхэлементных аккумуляторных сборок к балансирующим зарядным устройствам и контроллерам батарей (BMS). Он обеспечивает независимый контроль напряжения каждой ячейки и гарантирует равномерный заряд-разряд, что существенно продлевает срок эксплуатации батареи и повышает безопасность.

Конструкция и материалы

Разъём выполнен на базе стандартного коннектора JST-XH 2.54 с пятью контактами (один общий провод и четыре линии балансировки). Каждая линия соединена многожильным медным проводом сечением 22 AWG с ПВХ или силиконовой изоляцией. Концы проводов залужены для удобства припаивания к элементам батареи или прямого подключения к контактам.

Совместимость и подключение

Разъём соответствует стандартному формату и подходит для большинства популярных зарядных устройств (iMax B6, iMax B6AC V2), контроллеров Daly BMS и других систем управления батареями. Асимметричная конструкция коннектора исключает ошибку полярности при подключении. Длина проводов (20 см) оптимальна для монтажа в составе многоячеечных батарей и позволяет удобно размещать разъём на корпусе устройства или модели.

Применение в FPV-дронах и моделях

Балансирный разъём 4S незаменим для пилотов, использующих четырёхэлементные LiPo батареи в гоночных квадрокоптерах и FPV-системах. Регулярная балансировка при зарядке предотвращает деградацию аккумулятора, снижает риск вздутия и возгорания, а также обеспечивает стабильную выходную мощность во время полёта.

Характеристики

• Тип разъёма: JST-XH 2.54 мм (5 контактов: 1 общий + 4 балансировочных)
• Число ячеек (S): 4S
• Сечение провода: 22 AWG (≈0,34 мм²)
• Длина проводов: 200 мм (20 см)
• Материал провода: ПВХ или силиконовый изолированный медный провод
• Концы проводов: залужены и зачищены
• Защита: однополюсное подключение (исключает возможность неправильной полярности)
• Совместимость: зарядные устройства (iMax B6, Daly BMS и другие), BMS контроллеры, измерительные системы

Комплект поставки

1. Балансирный разъём 4S с 5-контактным коннектором JST-XH 2.54
2. Четырёхжильный провод с залуженными концами (длина 200 мм)
3. Защитный пластиковый колпачок (если предусмотрен моделью)

Внимание: убедитесь в правильности подключения к выходу балансировки зарядного устройства или BMS контроллера. Разъём имеет защиту от неправильного подключения благодаря асимметричной конструкции коннектора.
