Без искровой разъем XT90-S папа/мама

Анти-искровая система для надежного подключения

Разъем XT90-S — это модернизированная версия популярного XT90 с интегрированной функцией искропогашения. Система предотвращает возникновение искр при подключении и отключении аккумуляторов, защищая электронику от скачков напряжения и разрушения контактов.

Как работает искропогашение

Двухступенчатая схема соединения срабатывает при插入разъема: сначала контактирует элемент с встроенным сопротивлением, который ограничивает бросок тока на конденсаторы в регуляторе тяги, а затем подключается основной контакт. Это предотвращает искрение и резкие скачки напряжения.

Надежные контакты для высоких токов

Позолоченные подпружиненные контакты 4,5 мм обеспечивают стабильное соединение при токах до 90 ампер в длительном режиме и до 120 ампер пиковых. Корпус из высокотемпературного нейлона (класс UL94V-0) гарантирует устойчивость к деформации даже при интенсивных нагрузках.

Где применяется

Используется для подключения аккумуляторов к регуляторам тяги в FPV-дронах, квадрокоптерах, электромоделях самолётов и вертолётов. Несимметричная форма разъёма исключает ошибочное подключение с неправильной полярностью.

Практические преимущества

Комплект включает защитные колпачки для мест пайки, что упрощает монтаж. Разъём легко и удобно подключается-отключается благодаря ребристой поверхности. Полная совместимость с существующими XT90 позволяет использовать его как прямую замену без переделок.

Характеристики

• Тип разъема: XT90-S (без искр)
• Номинальный ток: 90 A
• Пиковый ток: 120 A
• Диаметр контактов: 4,5 мм
• Напряжение: 500 В DC
• Материал корпуса: высокотемпературный нейлон
• Рабочая температура: -20…+120 °C
• Сопротивление контактов: 0,30 мОм
• Контакты: позолоченные, подпружиненные

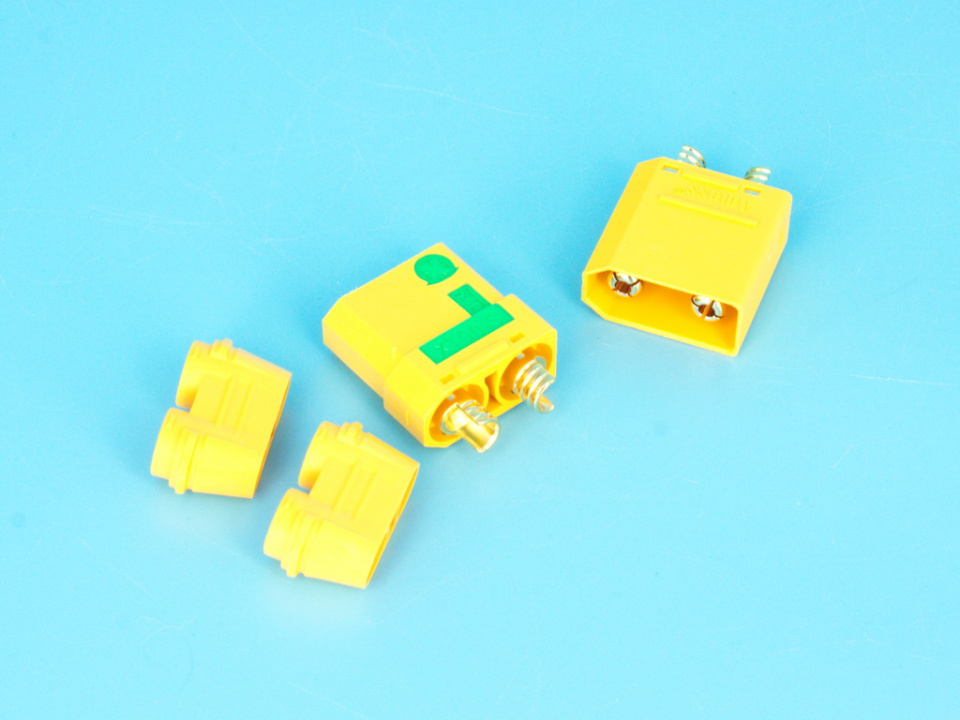

Комплект поставки

1. Разъем XT90-S папа (штекер) с заглушкой
2. Разъем XT90-S мама (гнездо) с заглушкой
3. Защитные колпачки мест пайки

Совместимость: 100% совместим с разъемами XT90 стандартного типа. Рекомендуемое сечение кабеля: 10 AWG (5,3 кв.мм).
