Без искровой разъем XT90-S папа/мама (3 Пары)

Для чего нужен XT90-S

Безискровые разъёмы XT90-S применяются на всех мощных аккумуляторных системах — дронах, электровелосипедах, электросамокатах, грузовых мультикоптерах, где требуется безопасное подключение высокотоковых батарей к контроллерам и регуляторам. Отличие от обычных XT90 критично: без анти-искровой системы при подключении батареи к контроллеру с заряженными конденсаторами проскакивает мощная искра, которая прожигает контакты и снижает надёжность соединения.

Как работает анти-искровая система

XT90-S имеет интегрированную систему с встроенным резистором и двойным ободком контакта. При подключении разъёма сначала замыкаются контакты через сопротивление, пропуская небольшой ток, который медленно заряжает конденсаторы контроллера. Затем подключаются основные контакты с полной проводимостью. Двухступенчатая схема полностью исключает искрение при соединении и разъединении.

Надёжность и долговечность

Корпус изготовлен из высокотемпературного полиамида с позолоченными подпружиненными контактами. Позолота обеспечивает низкое контактное сопротивление (0,30 мОм) и защиту от окисления. Разъёмы выдерживают длительную работу под нагрузкой до 90 А в постоянном режиме и кратковременные пики до 120 А.

Универсальность

XT90-S на 100% совместим со стандартными XT90, поэтому может работать в любой системе, использующей эти разъёмы. Диаметр контактов 4,5 мм оптимален для кабелей 10 AWG (5,3 кв.мм), что позволяет минимизировать потери напряжения при передаче высоких токов.

Удобство использования

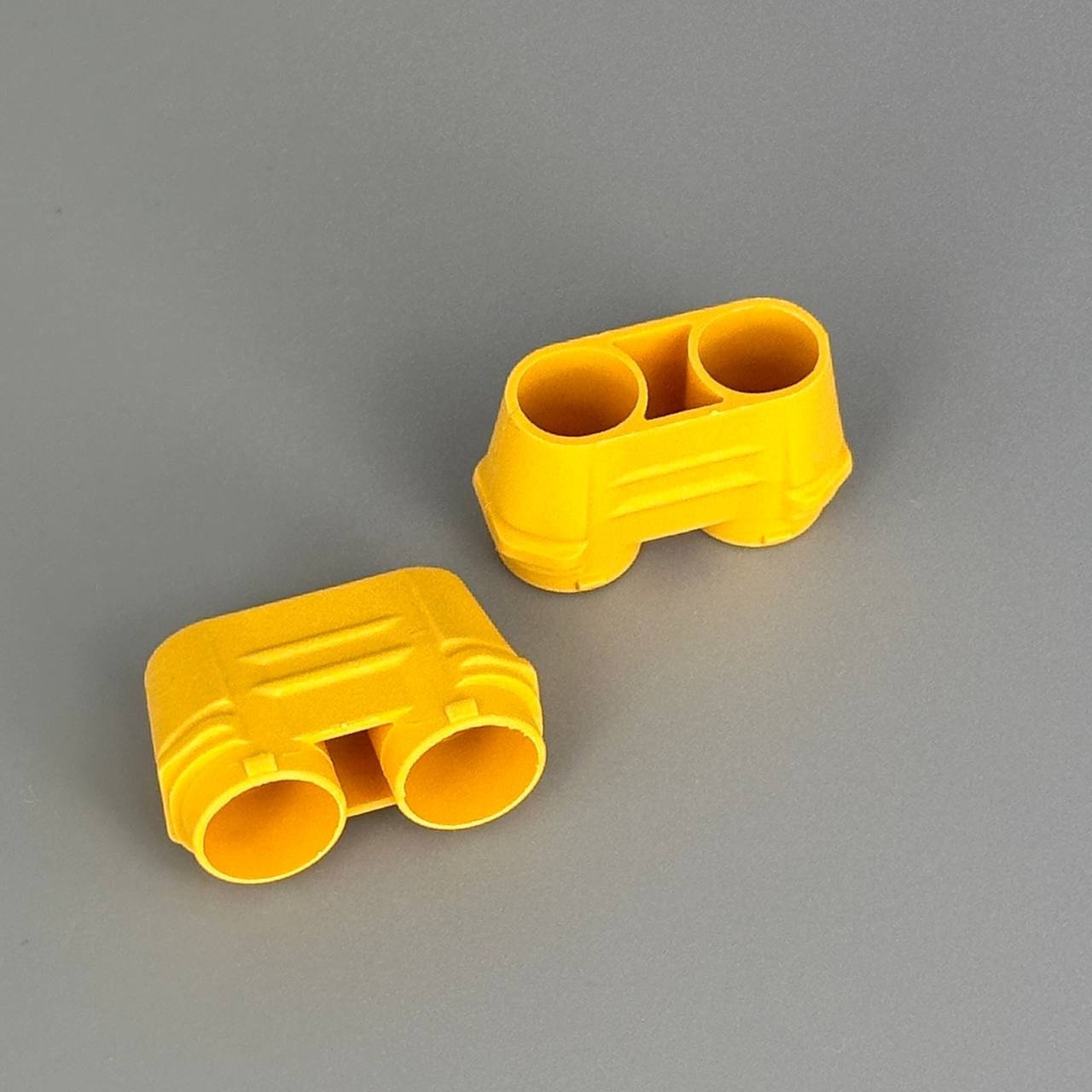

Разъёмы поставляются с защитными колпачками на местах пайки, что защищает от короткого замыкания и грязи. Ребристая поверхность корпуса обеспечивает удобный хват при подключении и отключении. Несимметричная форма исключает ошибочное подключение с неправильной полярностью.

Характеристики

• Тип разъёма: XT90-S (безискровой)
• Номинальный ток: 90 А
• Максимальный пиковый ток: 120 А
• Диаметр контактов: 4,5 мм
• Материал корпуса: высокотемпературный полиамид
• Напряжение: до 500 В DC
• Рекомендуемый кабель: 10 AWG (5,3 кв.мм)
• Температурный диапазон: -20…+120 °С
• Покрытие контактов: позолота
• Противоискровая система: встроенный резистор и двойной ободок контакта

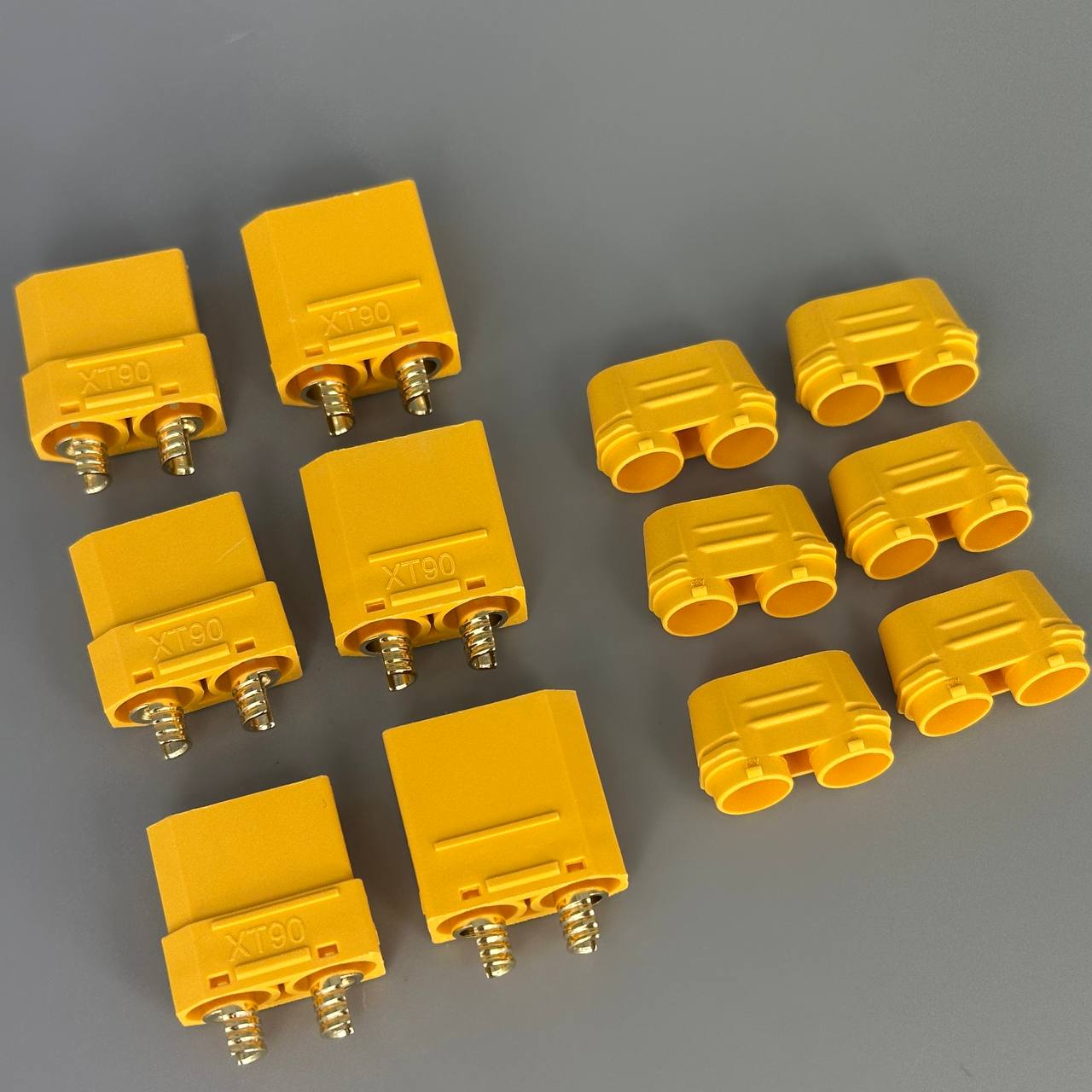

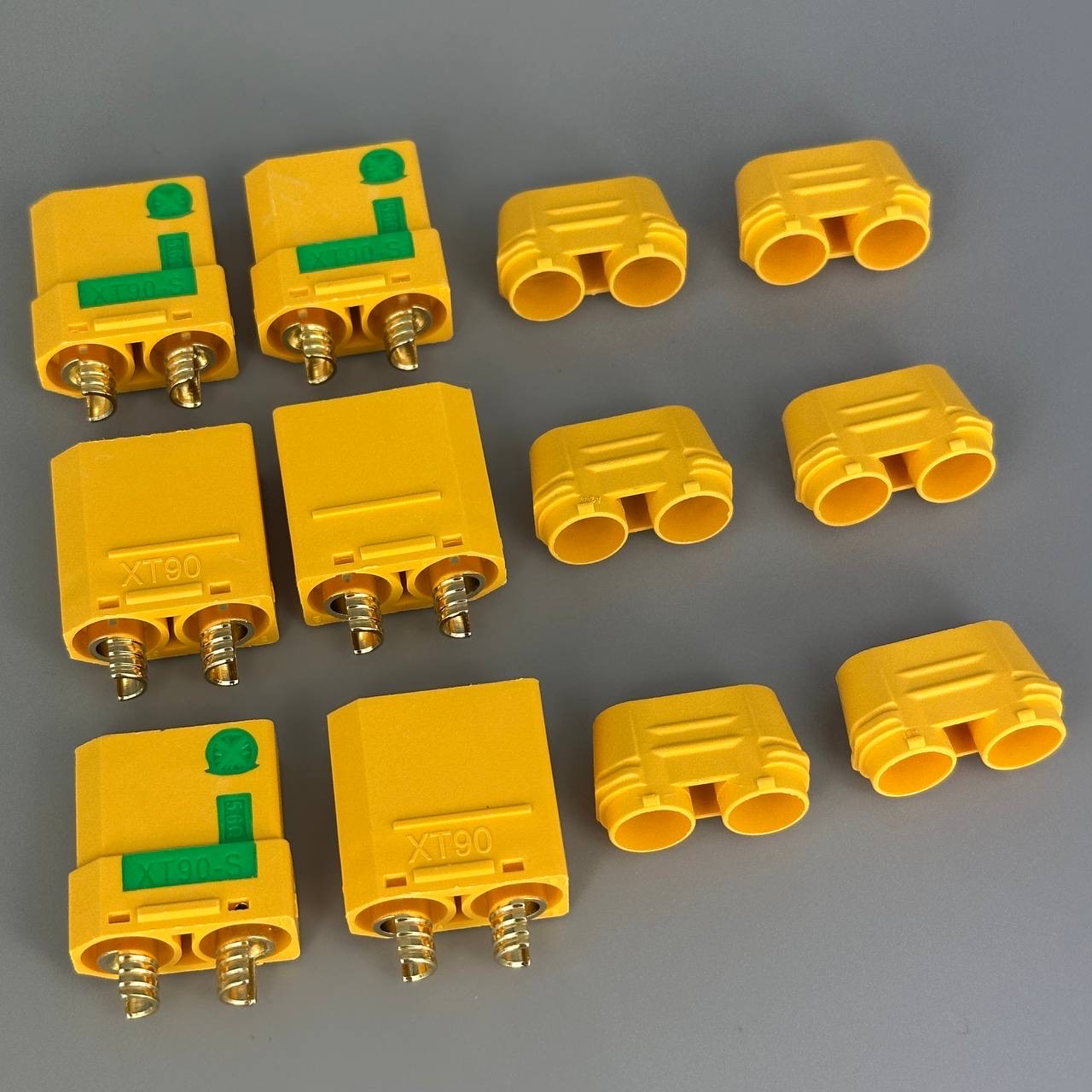

Комплект поставки

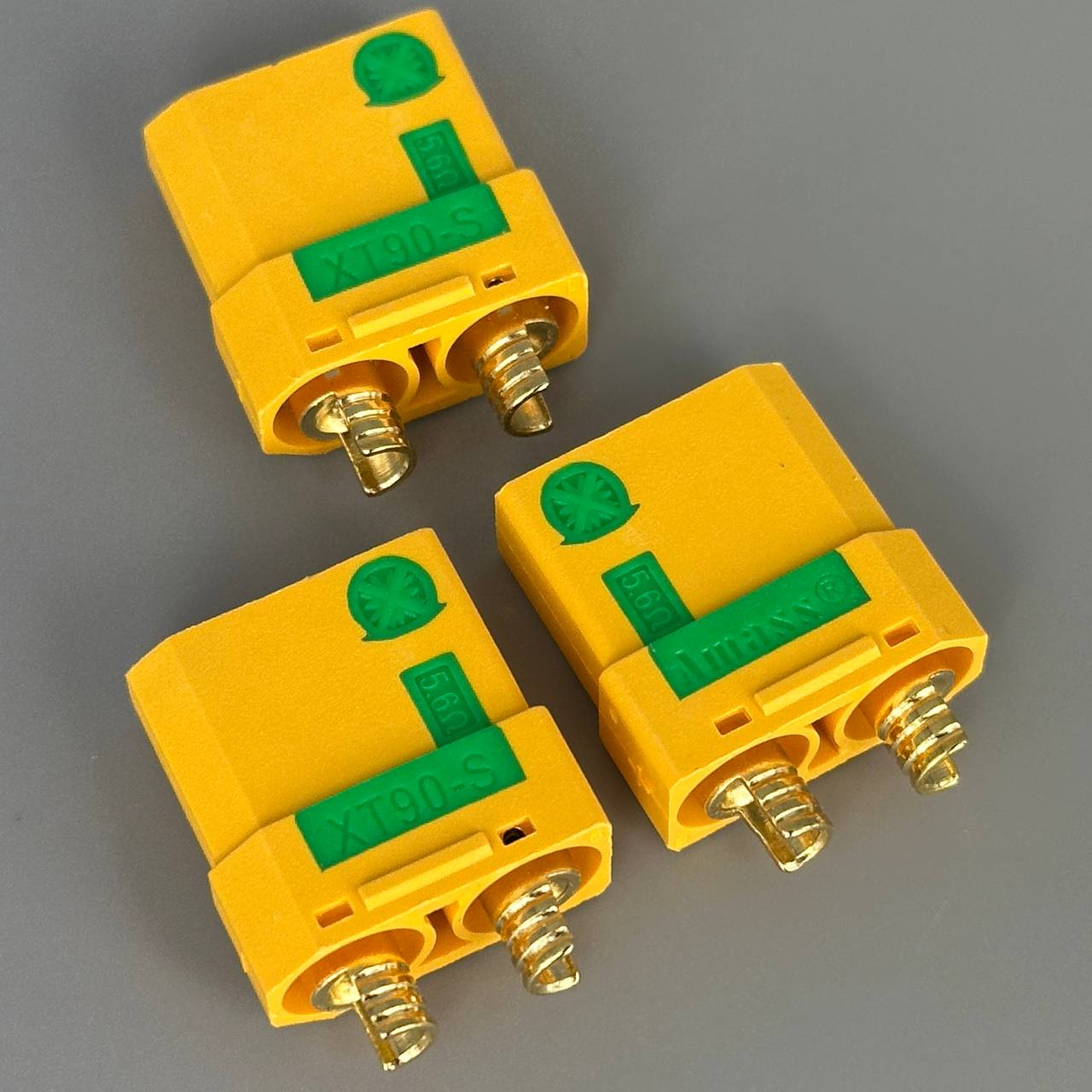

1. Разъём XT90-S папа (вилка) с защитным колпачком

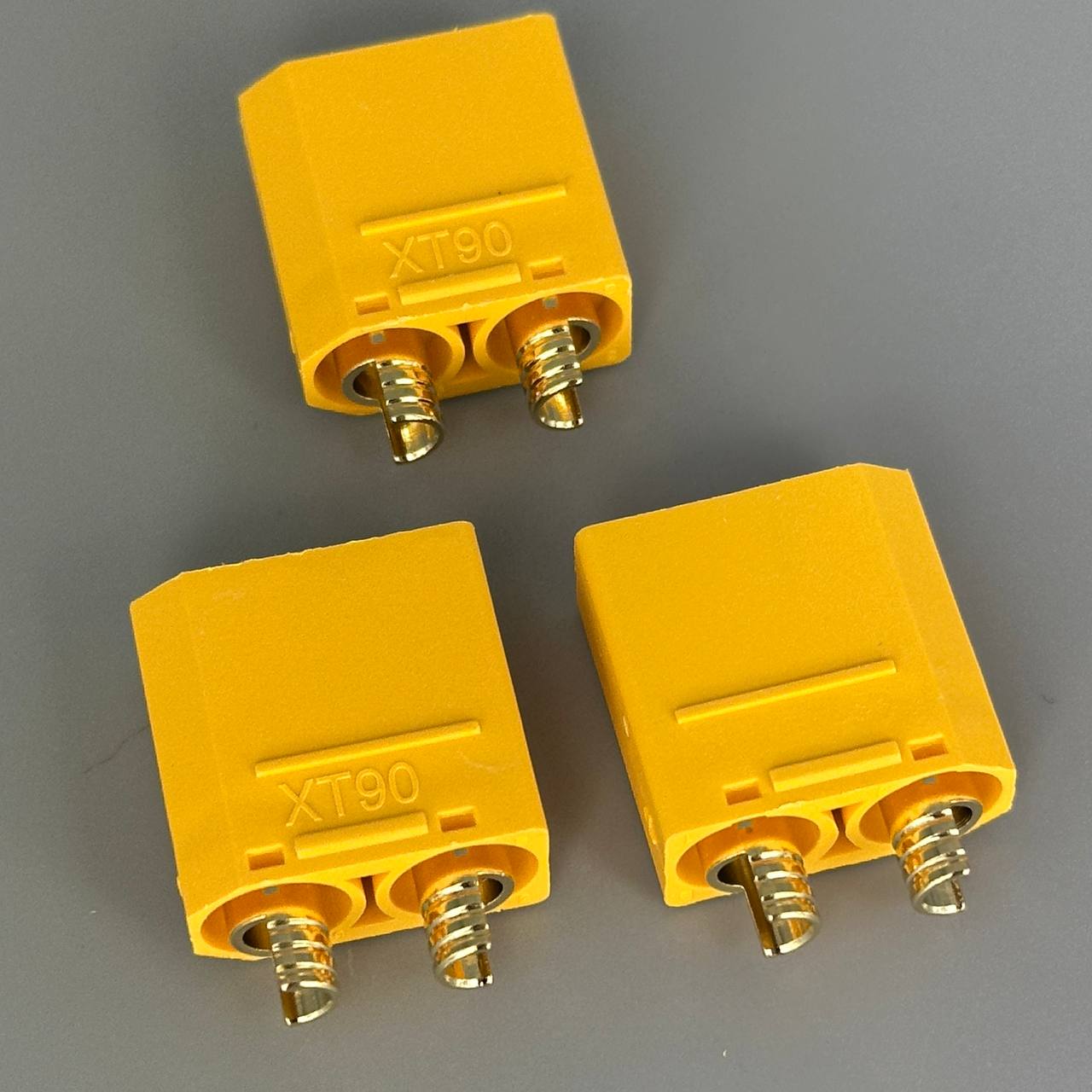

2. Разъём XT90-S мама (розетка) с защитным колпачком
3. Итого: 3 пары разъёмов (6 штук)

Совместимость: 100% совместим со стандартными разъёмами XT90
