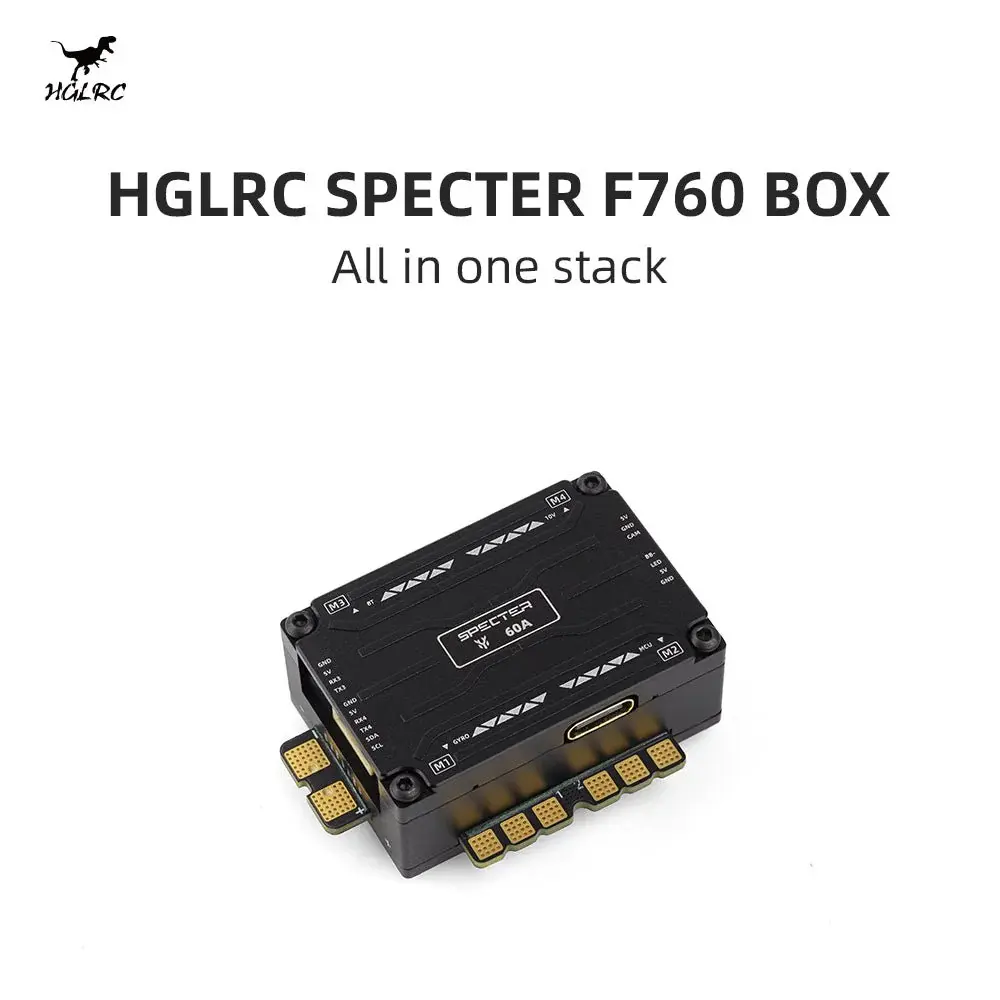

Cтек HGLRC SPECTRE F760 BOX

Интегрированный стек для гоночных дронов

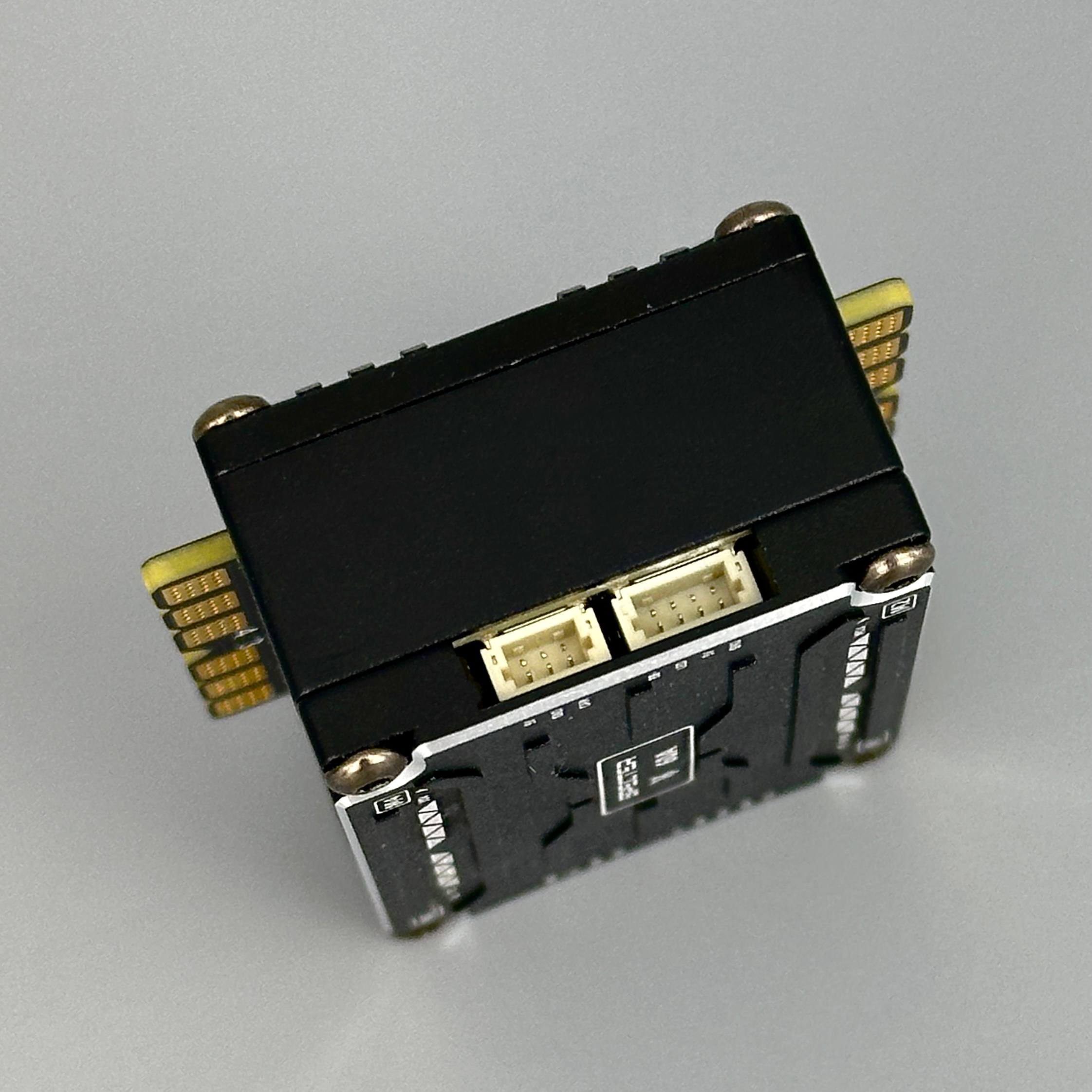

HGLRC SPECTER F760 BOX — специально разработанный интегрированный стек, снижающий сложность установки и позволяющий пилотам легко получить удовольствие от полётов. Это решение «всё-в-одном» объединяет полётный контроллер F7 и ESC в одном корпусе, исключая необходимость в отдельной коммутации и множественных припойках.

Производительность и стабильность

Основной процессор использует STM32F722 с тактовой частотой до 216 МГц, обеспечивая более плавное управление, лучший отклик и более высокую скорость реакции. Гироскоп полётного контроля использует высокопроизводительный MPU6000, улучшая стабильность использования. Этот набор сенсоров позволяет стеку обрабатывать данные с высокой точностью и реагировать на изменения в реальном времени.

Модульность и простота установки

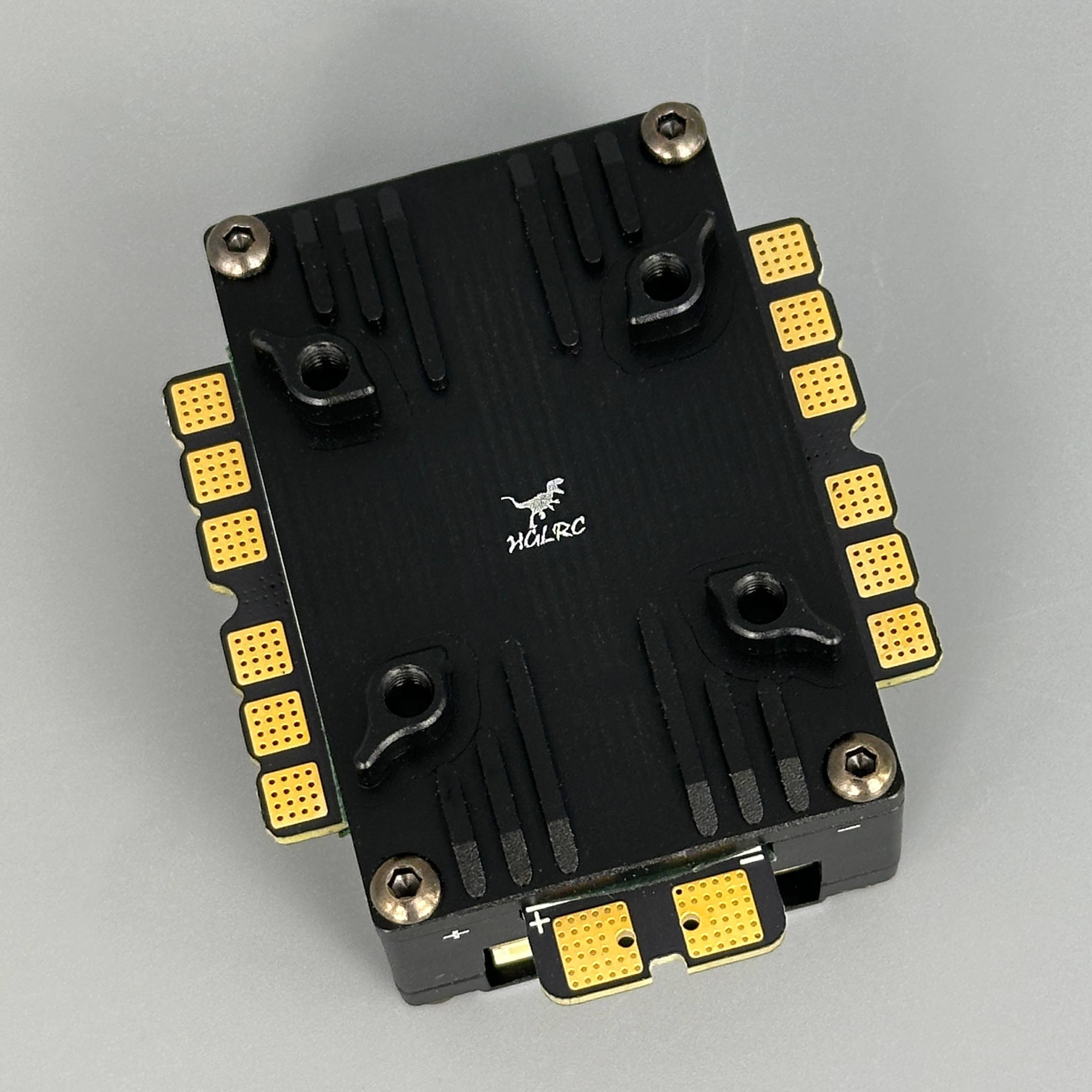

Полётный контроль — это модульный блок plug-in типа, требующий припайки только силовых и моторных кабелей ESC, с полной модульной прямой plug-and-play коммутацией без припойки контактных площадок. Стек оснащён подвесной системой амортизации и встроенными конденсаторами с предустановленными заводом параметрами фильтров. Это значительно ускоряет процесс сборки дрона.

Система логирования и управление параметрами

16 МБ ёмкий чёрный ящик обеспечивает надёжную запись полётных данных. Встроенная беспроводная система Bluetooth для настройки параметров, подключение к приложению SpeedyBee для настройки серийного порта, PID и других параметров полётного контроля в любое время и в любом месте. Оборудован электронным переключателем 10 В; режим включения/выключения можно установить через Betaflight, что удобно для решения проблемы передачи тепла при длительном включении питания.

Питание и совместимость

Входное напряжение 7,4–22,8 В (2–6S LiPo) позволяет использовать стек с большинством батарей, применяемых в гоночных дронах. Двойной BEC (10 В / 2 А и 5 В / 2 А) обеспечивает стабильное питание видеопередатчика, камеры и других периферийных устройств. Интегрированный 60-амперный ESC с поддержкой BLHeli_32 гарантирует эффективное управление мощными моторами.

Компактность и монтаж

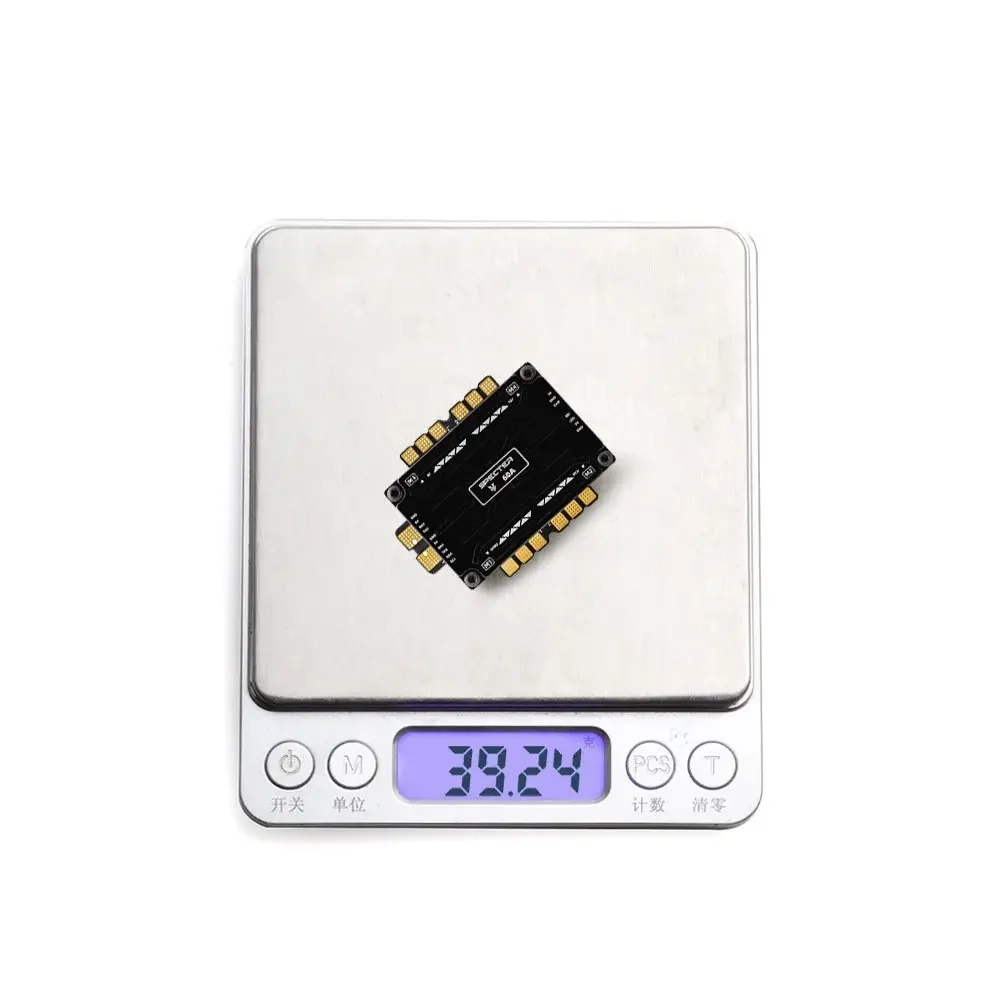

При весе всего 39 г и размерах 44,2×30×21,15 мм стек легко встраивается в компактные рамы размером 20×20 мм. Стандартная конфигурация крепежа (M3 винты) совместима с большинством современных FPV дронов и позволяет быстро встроить стек в имеющуюся конструкцию.

Характеристики

• Полётный контроллер: HGLRCF722 MINI V2
• Процессор: STM32F722 (тактовая частота 216 МГц)
• Гироскоп: MPU6000
• Видеосистема OSD: AT7456E
• Барометр: BMP280
• Чёрный ящик (логирование данных): 16 МБ
• Входное напряжение: 7,4–22,8 В (2–6S LiPo)
• BEC выходы: 10 В / 2 А и 5 В / 2 А
• Интегрированный ESC: 60 А, 4-в-1 (BLHeli_32)
• Конфигурация монтажа: 20×20 мм, винты M3
• Размер стека: 44,2×30×21,15 мм
• Вес: ~39 г
• Интеграция: полностью модульная, plug-and-play
• Опции подключения: Bluetooth (UART5) для SpeedyBee APP

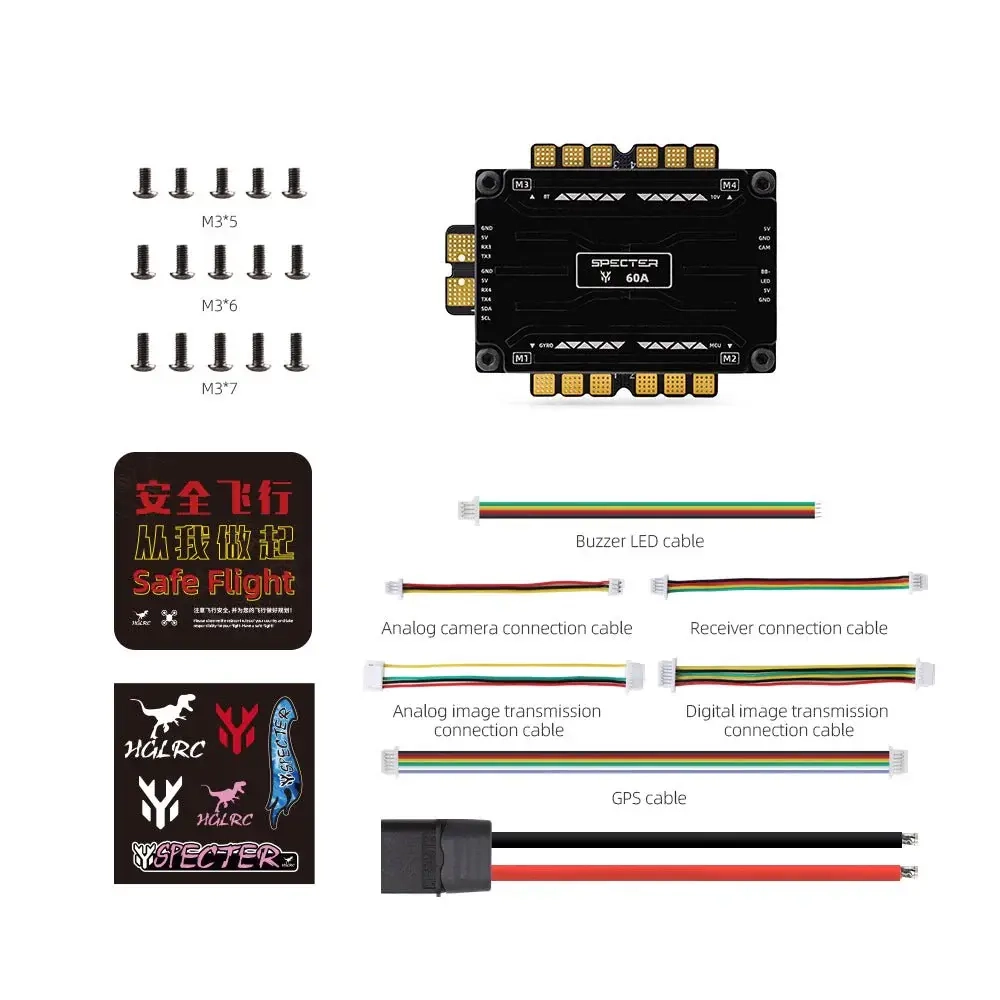

Комплект поставки

1. Интегрированный стек HGLRC SPECTER F722 BOX

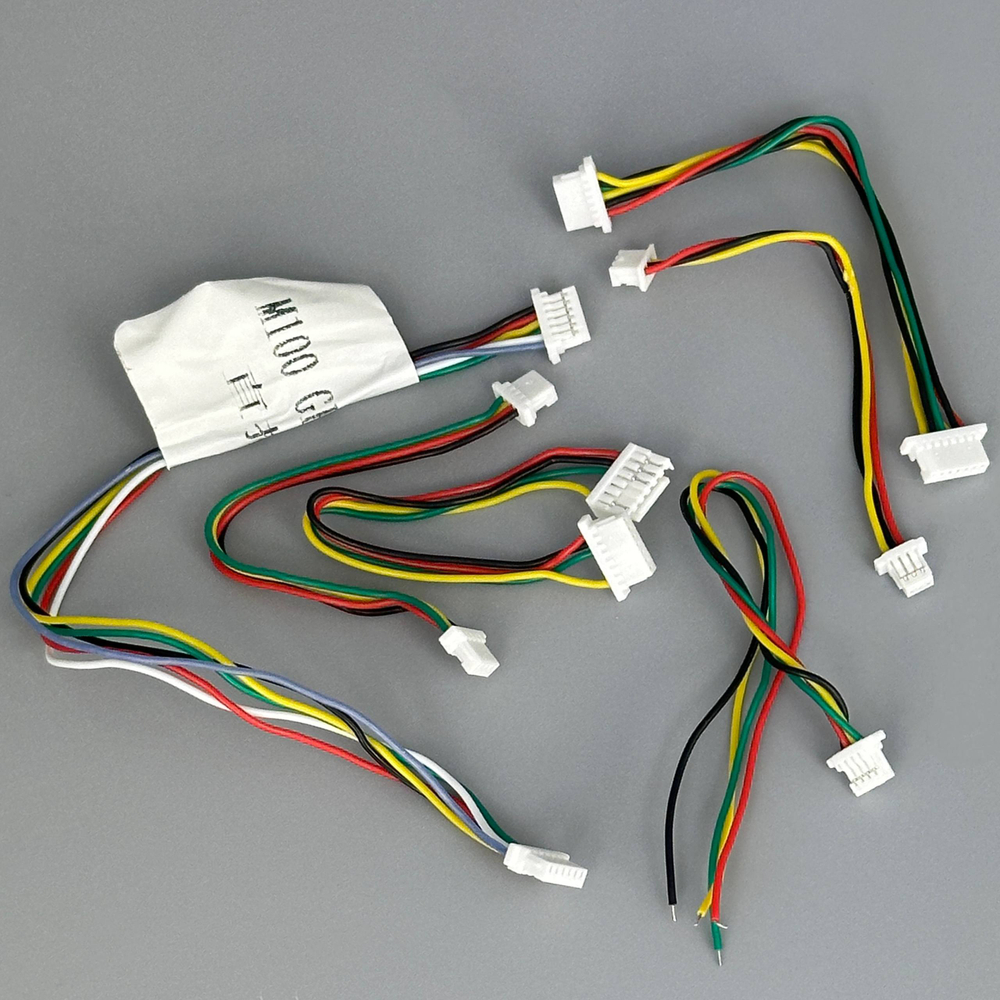

2. Кабель DJI (30AWG, 70 мм, SH1.0-7P / SH1.0-6P)
3. Кабель видеопередатчика (30AWG, 70 мм, SH1.0-7P / GH1.25-6P)
4. Кабель камеры (30AWG, 60 мм, SH1.0-3P / 1.25-3P)
5. Кабель приёмника (30AWG, 70 мм, SH1.0-4P)
6. Кабель светодиода (30AWG, 100 мм, SH1.0-4P)
7. Кабель GPS (30AWG, 140 мм, SH1.0-6P / SH1.0-6P)

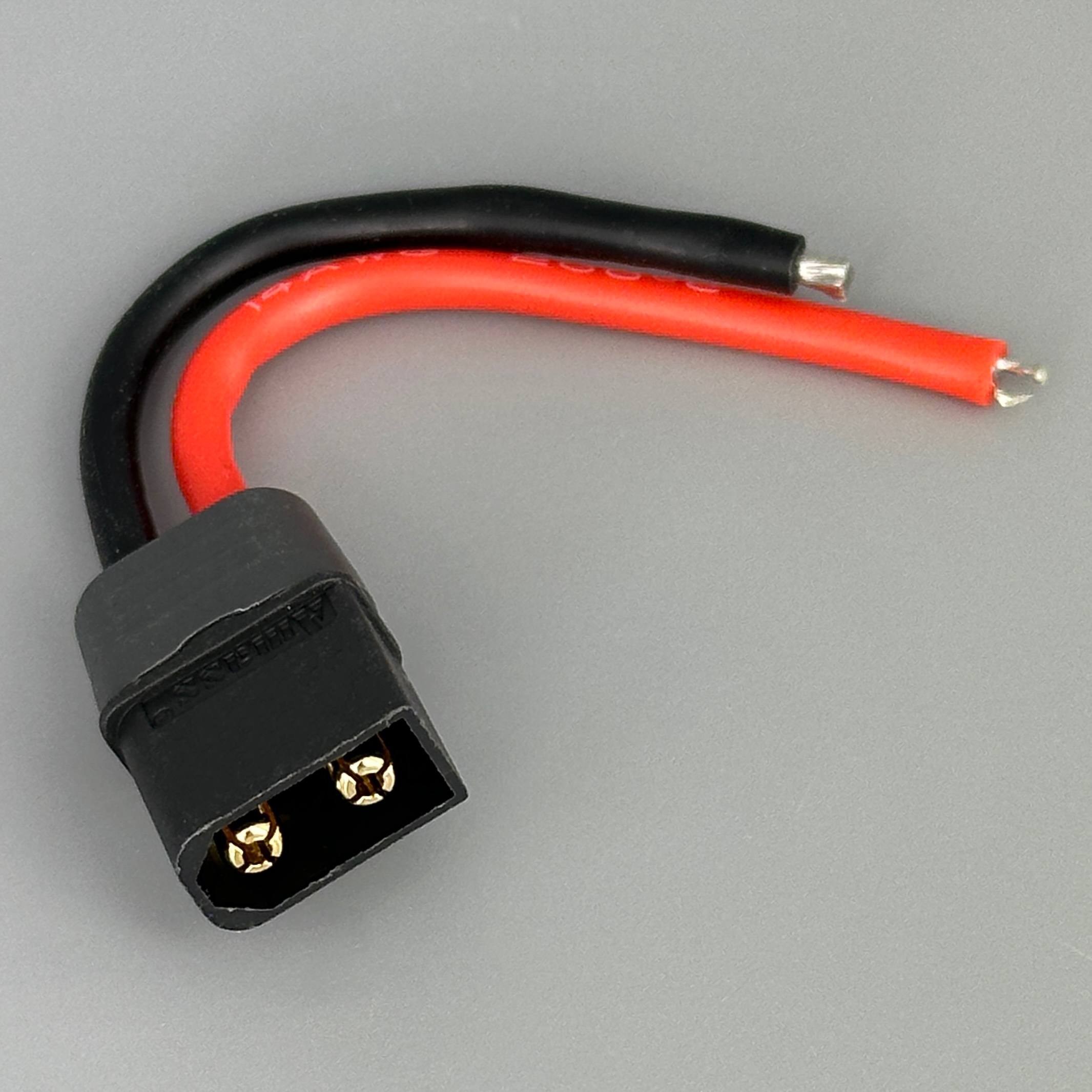

8. Силовые кабели красно-чёрные (14AWG, 70 мм)

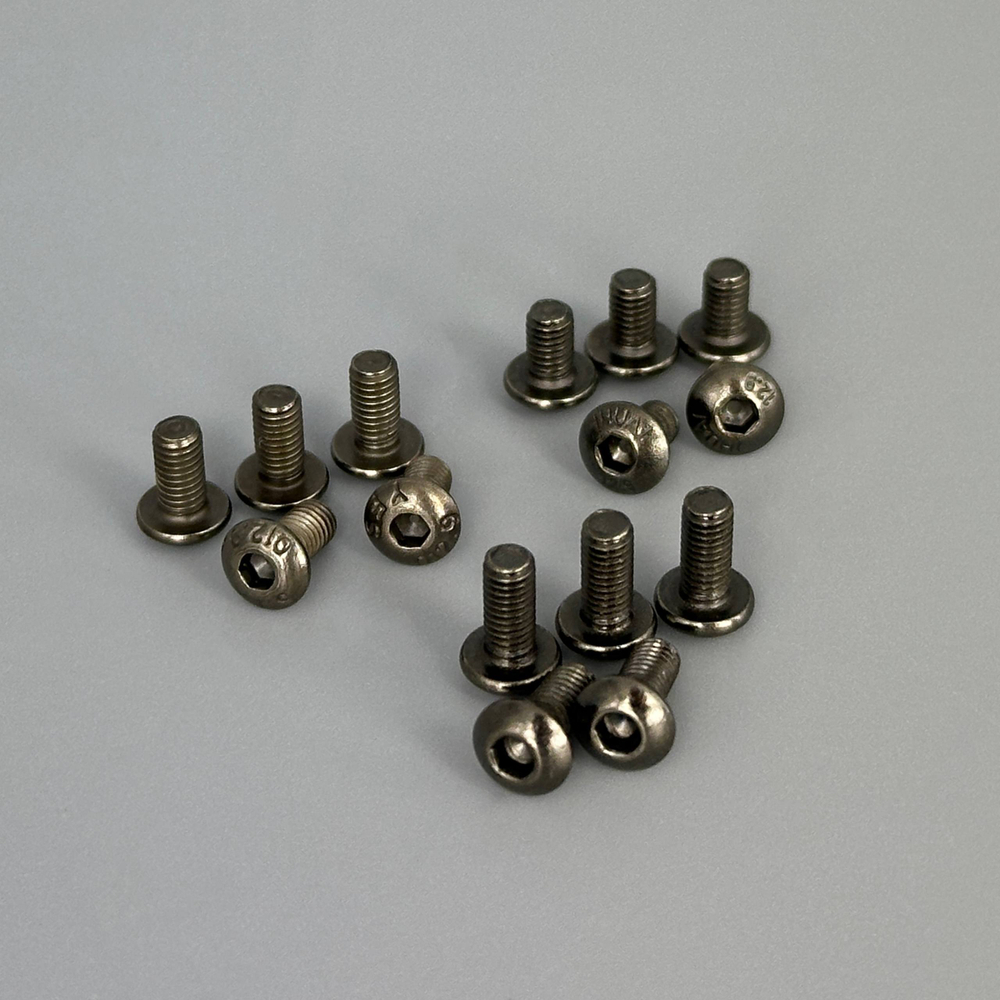

9. Винты M3×5 (5 шт.)
10. Винты M3×6 (5 шт.)
11. Винты M3×7 (5 шт.)

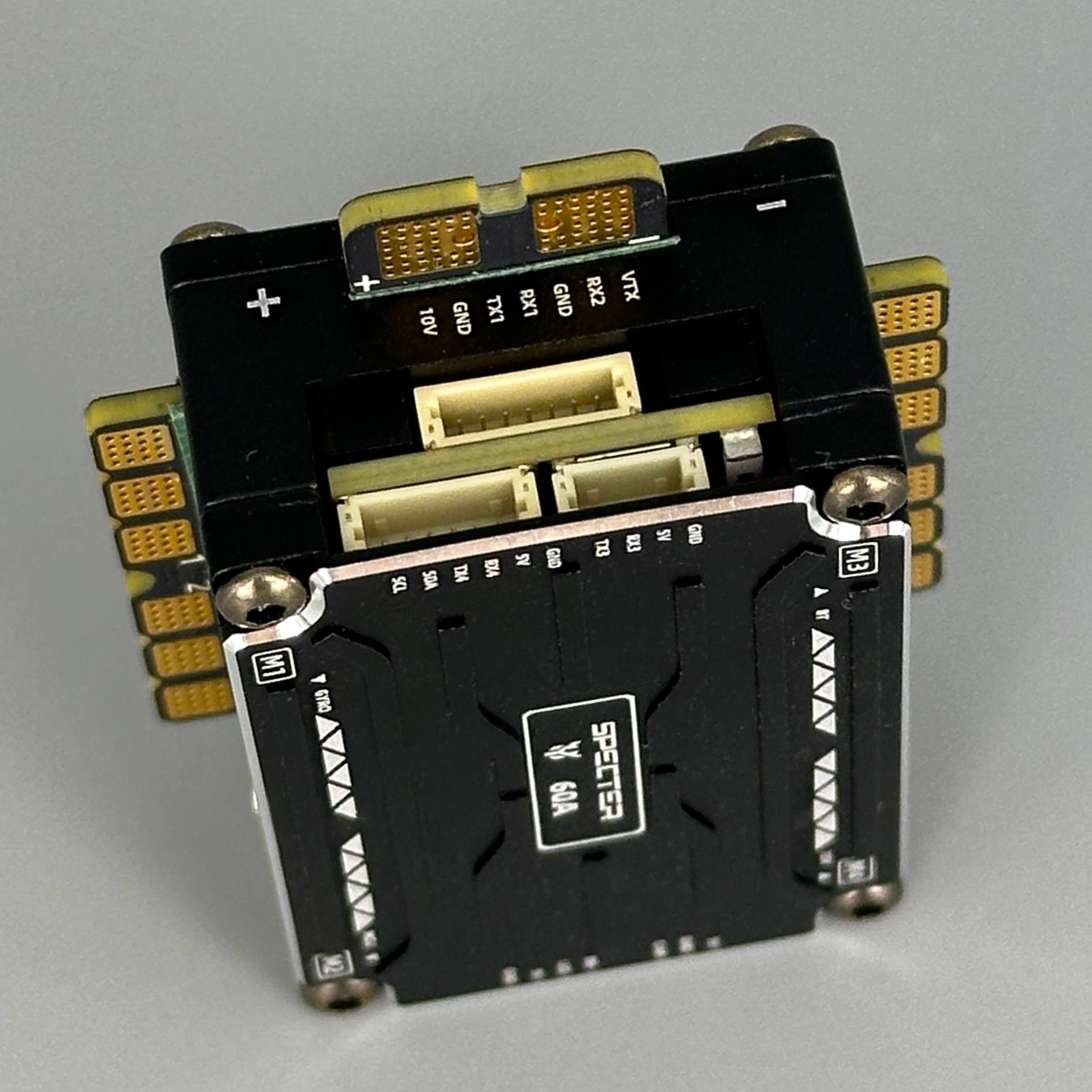

Примечание: при подключении требуется припайка только силовых кабелей ESC и проводов моторов; все остальные подключения выполняются через разъёмы.
