Двух диапазонный приемник Radiomaset DBR4 Elrs 2,4 ГГц/900 МГц

Двухдиапазонный приёмник нового поколения

DBR4 — это приёмник ExpressLRS с архитектурой Gemini Xrossband, специально разработанный для пилотов, которые требуют максимальной надёжности и охвата сигнала. Приёмник одновременно слушает два диапазона частот (2,4 ГГц и 900 МГц), обеспечивая резервирование и лучшую пробиваемость сигнала в условиях высокого радиошума.

Архитектура и дизайн антенн

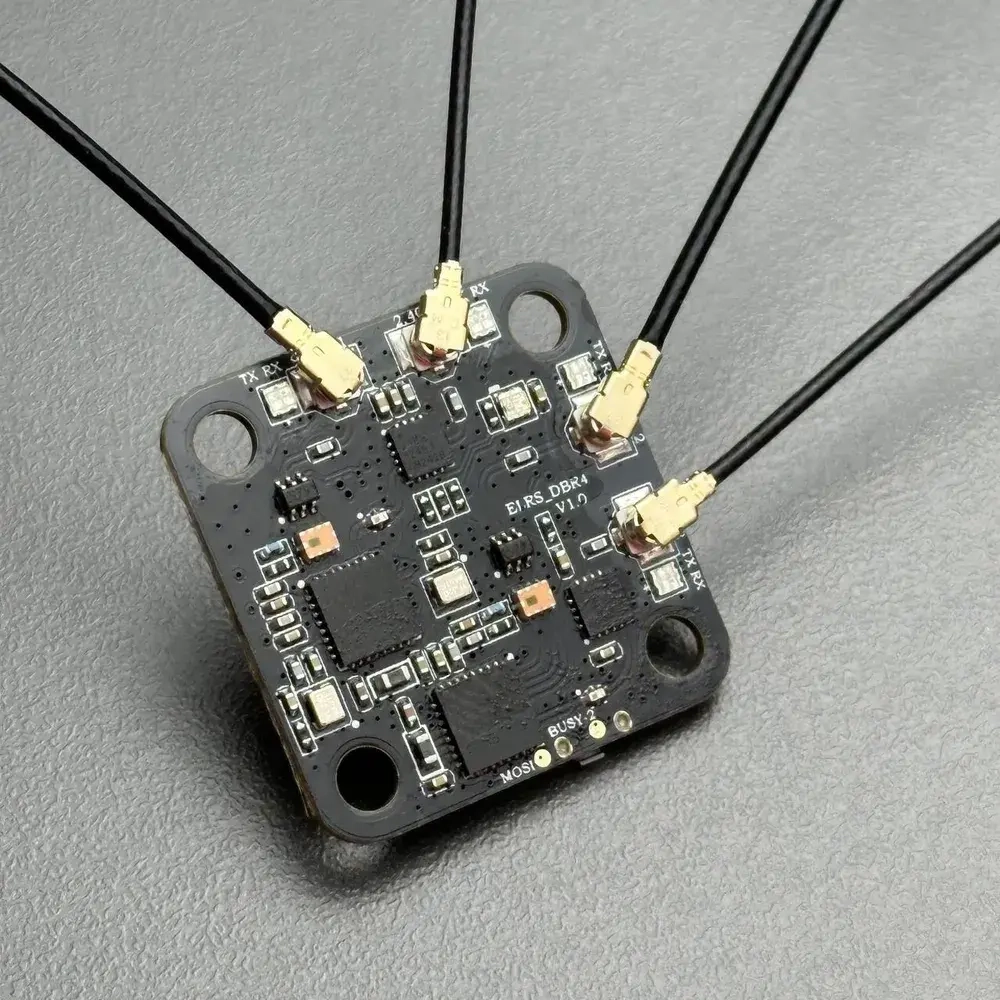

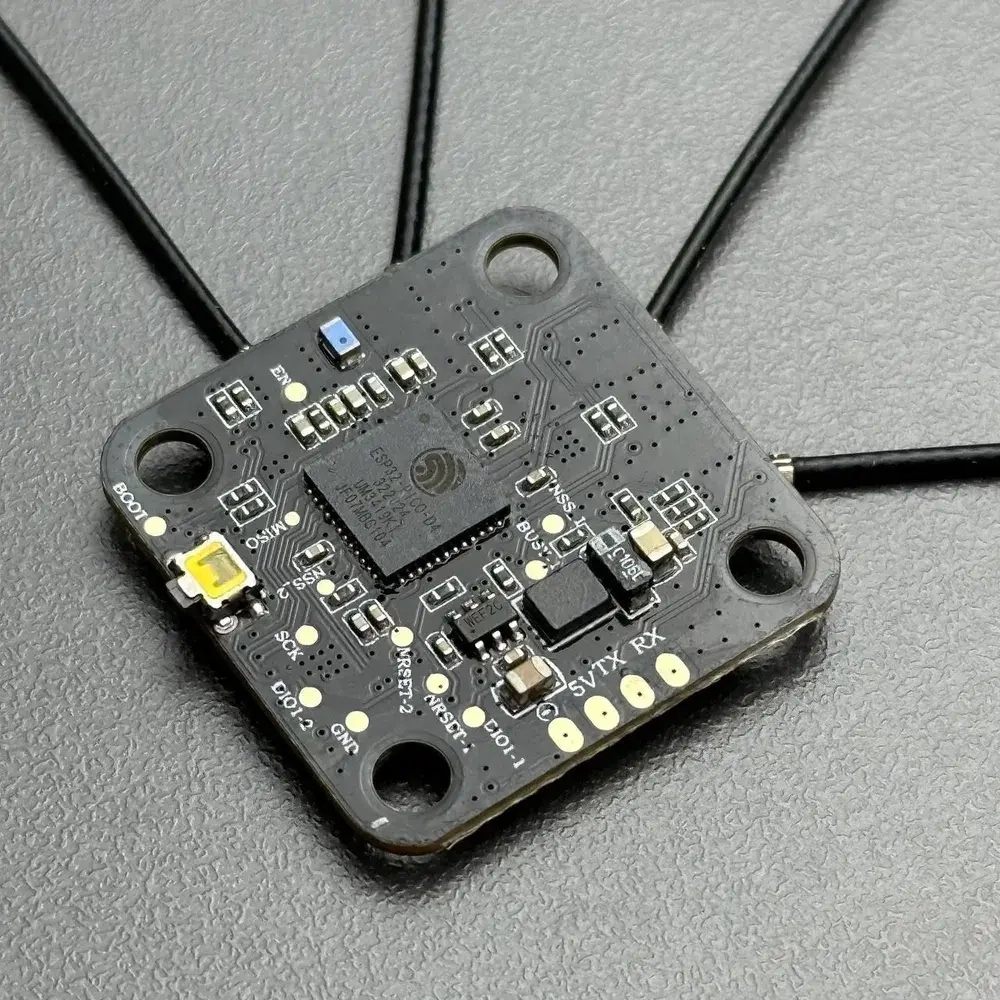

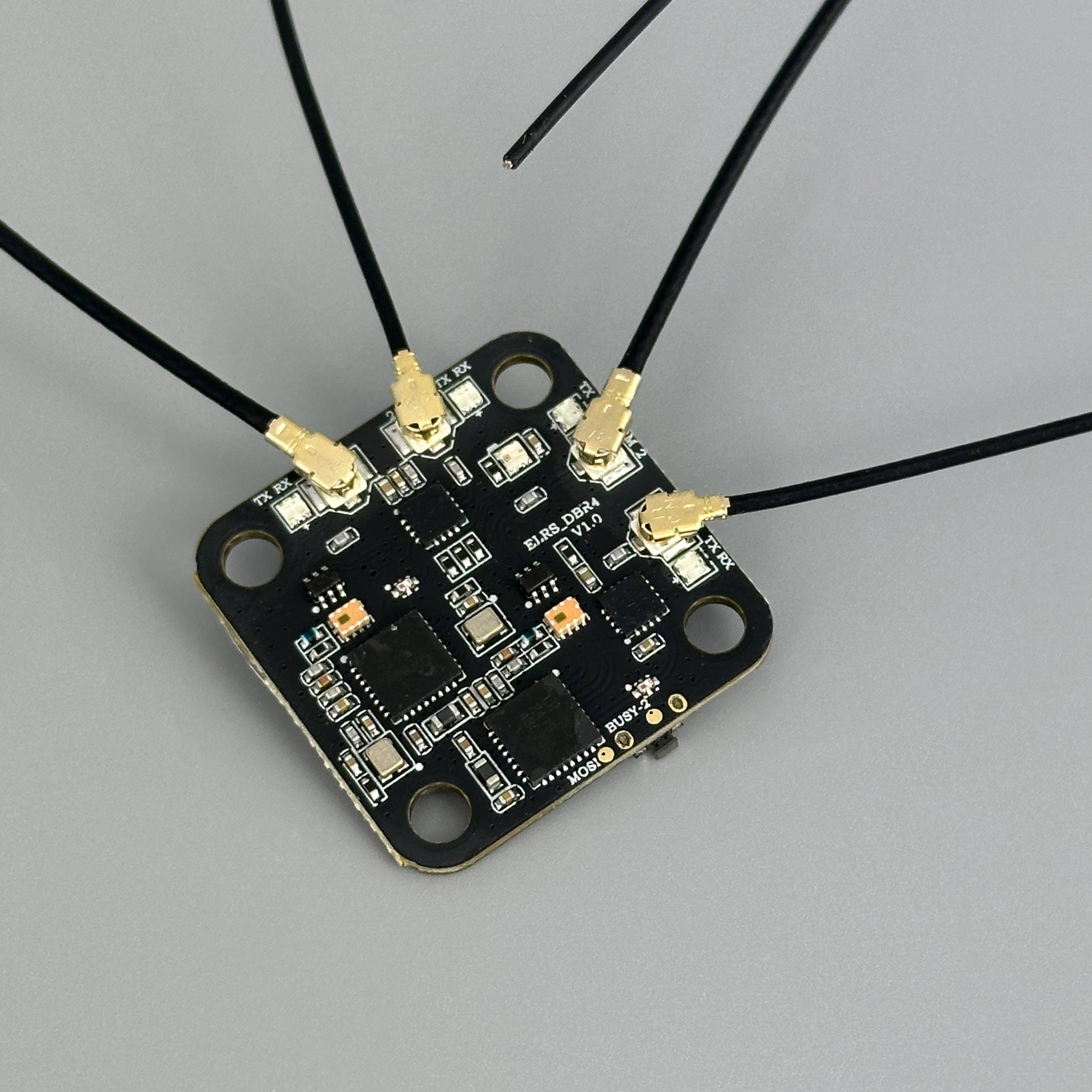

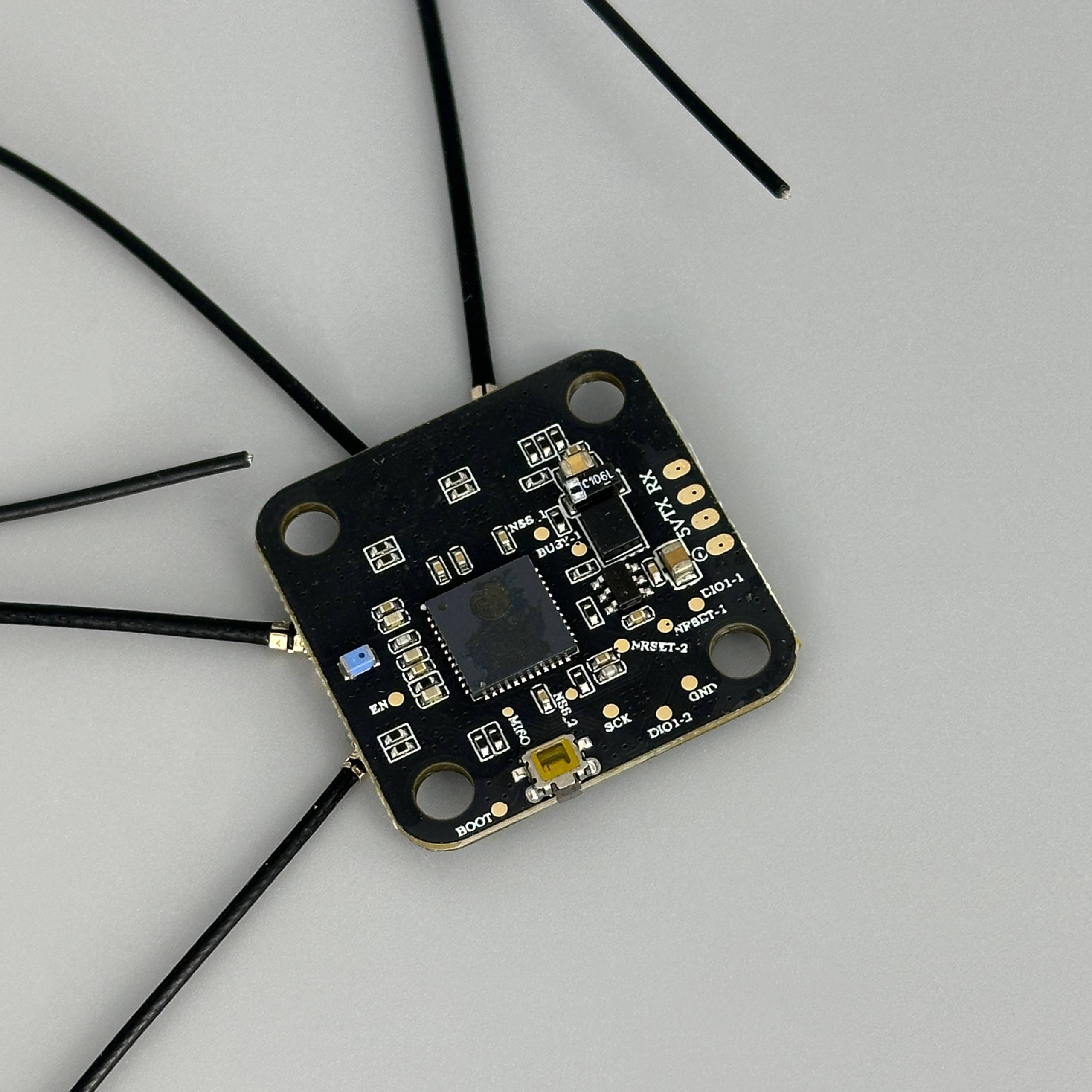

На плате установлены два независимых РЧ-трансивера Semtech LR1121, каждый из которых обрабатывает свой диапазон. Четыре проволочные антенны (две на 2,4 ГГц и две на 900 МГц) расходятся в разные стороны для максимизации сигнала и исключения «мёртвых зон» приёма. Монтажные отверстия 20 × 20 мм позволяют легко интегрировать приёмник в стандартные FPV-стеки.

Производительность и помехоустойчивость

Двойной приём данных обеспечивает исключительную защиту от помех и полностью исключает риск потери пакетов при переключении между диапазонами. Максимальная частота обновления 500 Гц гарантирует низкую задержку управления, а телеметрия на мощности до 100 мВт с каждого РЧ-чипа обеспечивает передачу данных на расстояния в условиях города и открытой местности.

Режимы работы и совместимость

Приёмник поддерживает режим Gemini X150 Гц (одновременный приём на обеих частотах с частотой пакетов 150 Гц) и режим Gemini X100 Гц Full (100 Гц с полным разрешением на 16 каналов). Совместим с любыми модулями ExpressLRS 2,4 ГГц и 900 МГц, идеально подходит к передающему модулю RadioMaster Nomad. Поддерживает техническую поддержку MAVLink и K-режимы для максимальной пропускной способности данных.

Установка и эксплуатация

В комплекте включены виброгасители (красные 4 мм и чёрные 3 мм) для демпфирования вибраций. Питание — DC 4,5–8,4 В, интерфейс управления — CRSF по проводному соединению. Предустановленная прошивка ExpressLRS v3.3.2 готова к связыванию и использованию в полёте. Вес с антеннами менее 5,5 г, что минимально влияет на центр тяжести БЛА.

Характеристики

• Протокол: ExpressLRS (ELRS)
• Диапазоны частот: 2,404–2,479 ГГц / 903,5–926,9 МГц (двухдиапазонный режим Gemini Xrossband)
• Микроконтроллер: ESP32
• РЧ-чип: Semtech LR1121 × 2
• Максимальная частота обновления приёма: 500 Гц (1000 Гц в ExpressLRS V3.4)
• Минимальная частота обновления приёма: 50 Гц
• Мощность телеметрии: макс. 2 × 100 мВт
• Напряжение питания: DC 4,5–8,4 В
• Интерфейс: CRSF (проводной)
• Вес без антенн: 2,70 г
• Вес с антеннами: 5,30 г
• Размеры: 27,20 × 27,20 мм
• Монтажные отверстия: 20 × 20 мм

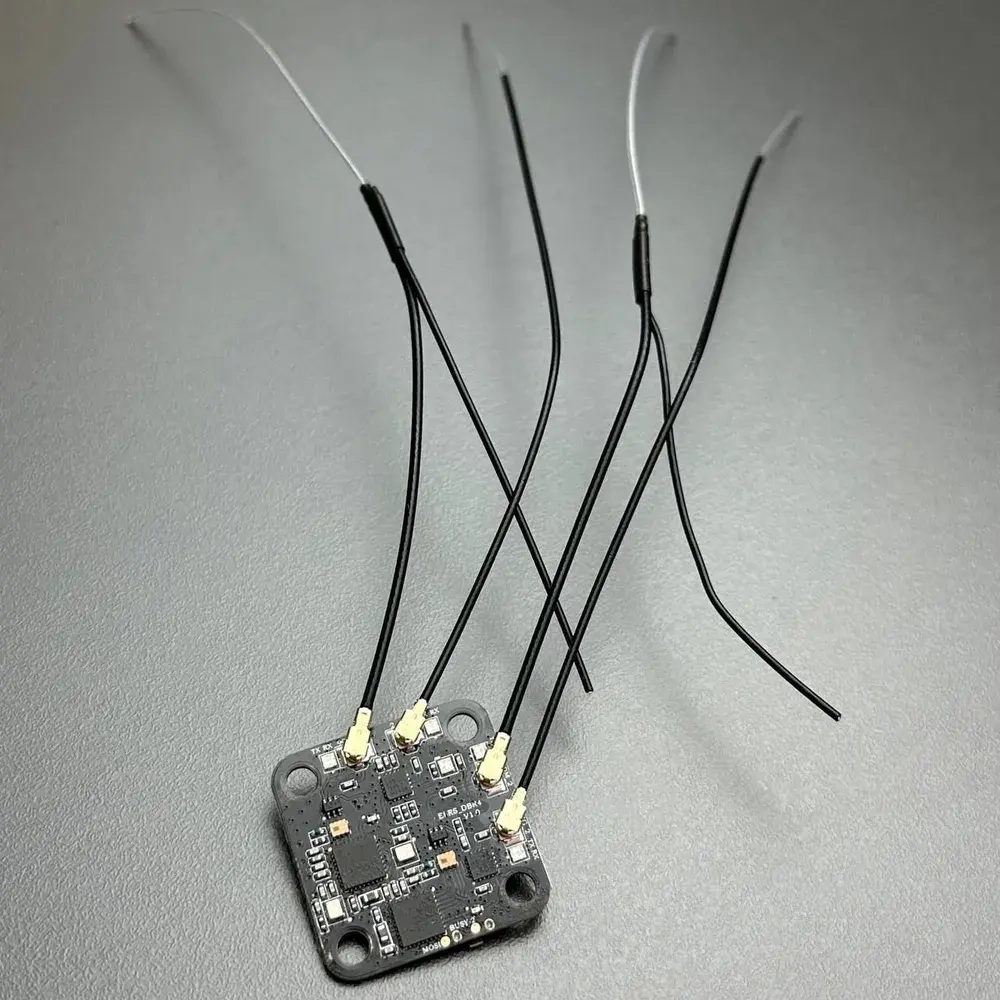

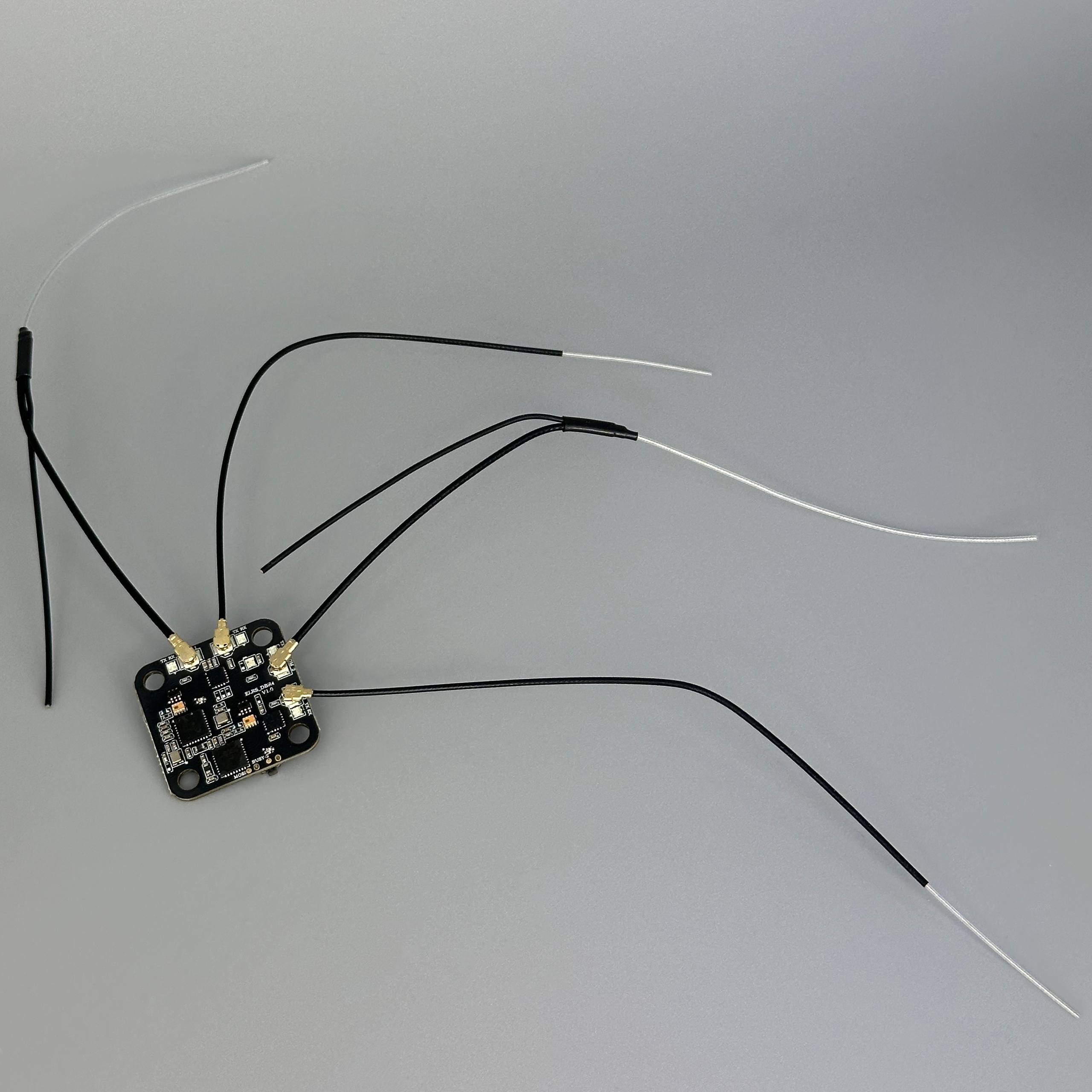

• Антенны: 2 провода 2,4 ГГц и 2 провода 900 МГц с U.FL разъёмами
• Предустановленная прошивка: ExpressLRS v3.3.2

Комплект поставки

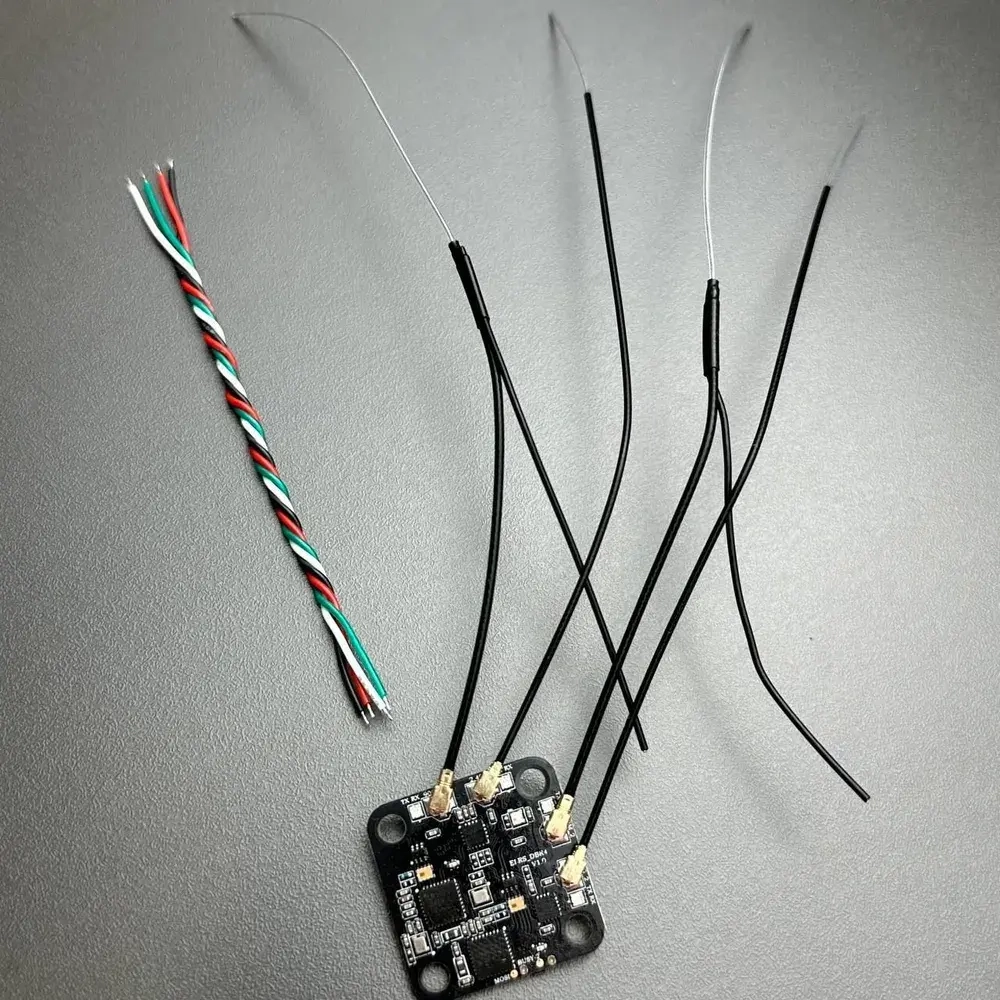

1. Приёмник DBR4 Gemini Xrossband ExpressLRS
2. Проволочная антенна 2,4 ГГц (2 шт.)
3. Проволочная антенна 900 МГц (2 шт.)

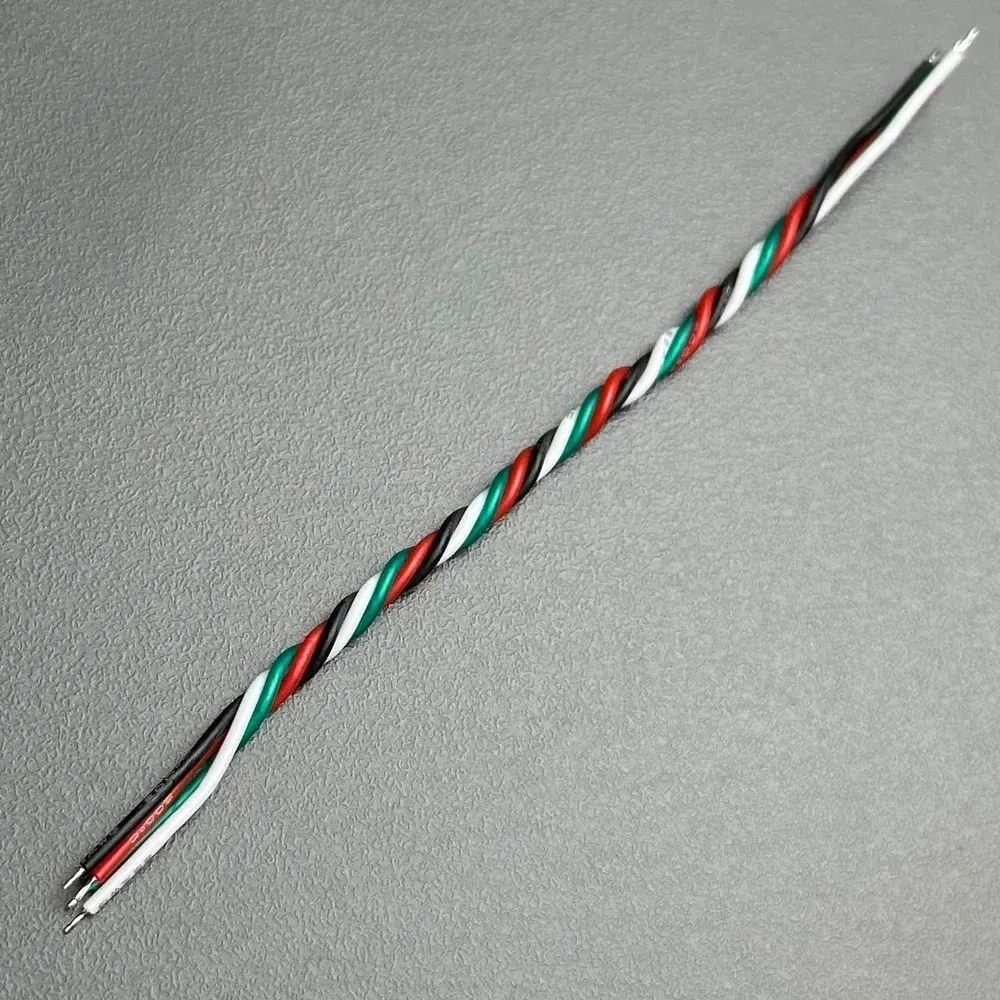

4. Кабель CRSF (1 шт.)

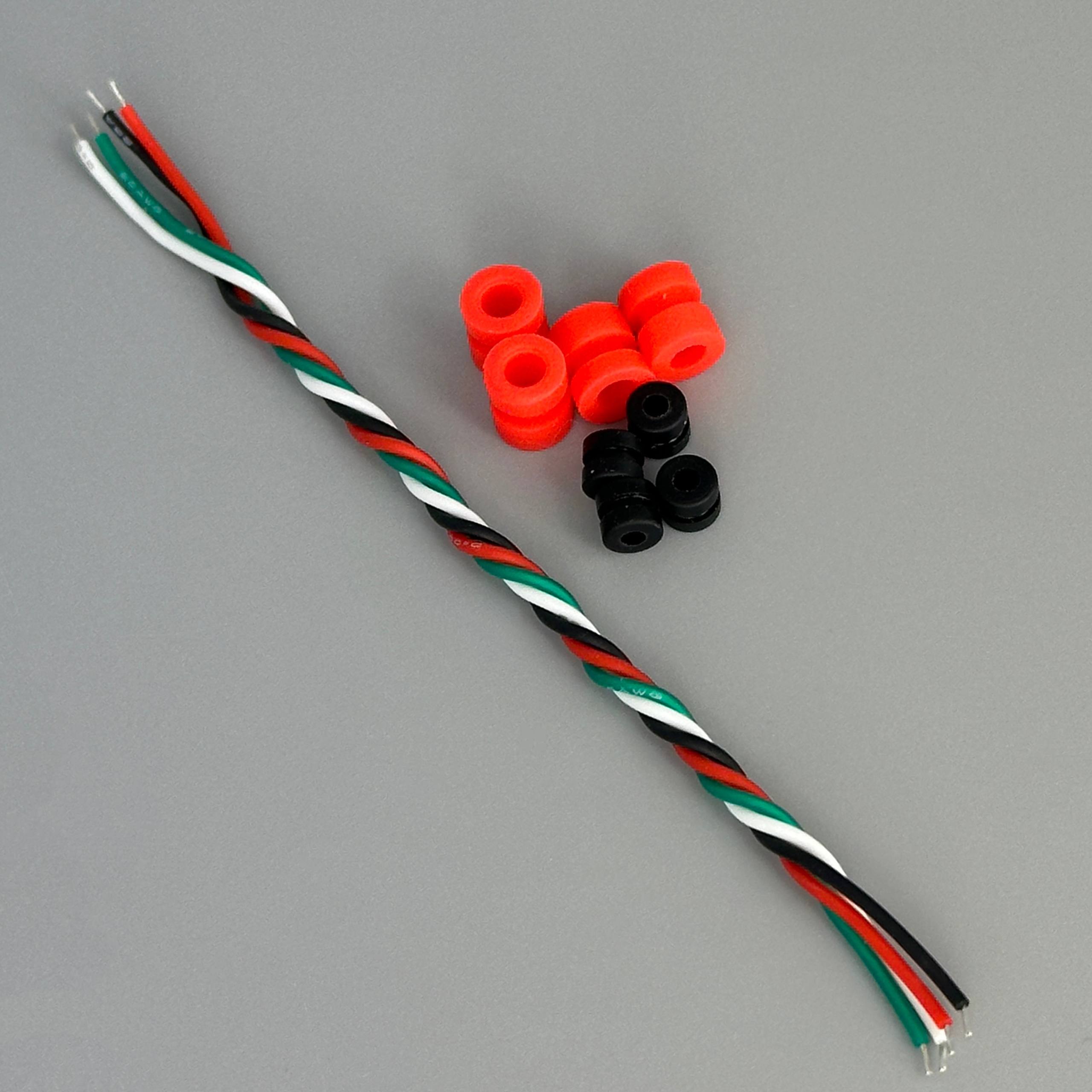

5. Виброгаситель красный 4 мм (4 шт.)
6. Виброгаситель чёрный 3 мм (4 шт.)
7. Карточка руководства (1 шт.)

Внимание: не включайте приёмник без антенн или с повреждёнными антеннами. Располагайте антенны под углом 90° друг к другу для оптимального приёма и избегайте блокировки сигналов графитовыми рамами.
