FlyFishRC M10 Mini GPS модуль

Миниатюрный модуль с чипом 10-го поколения

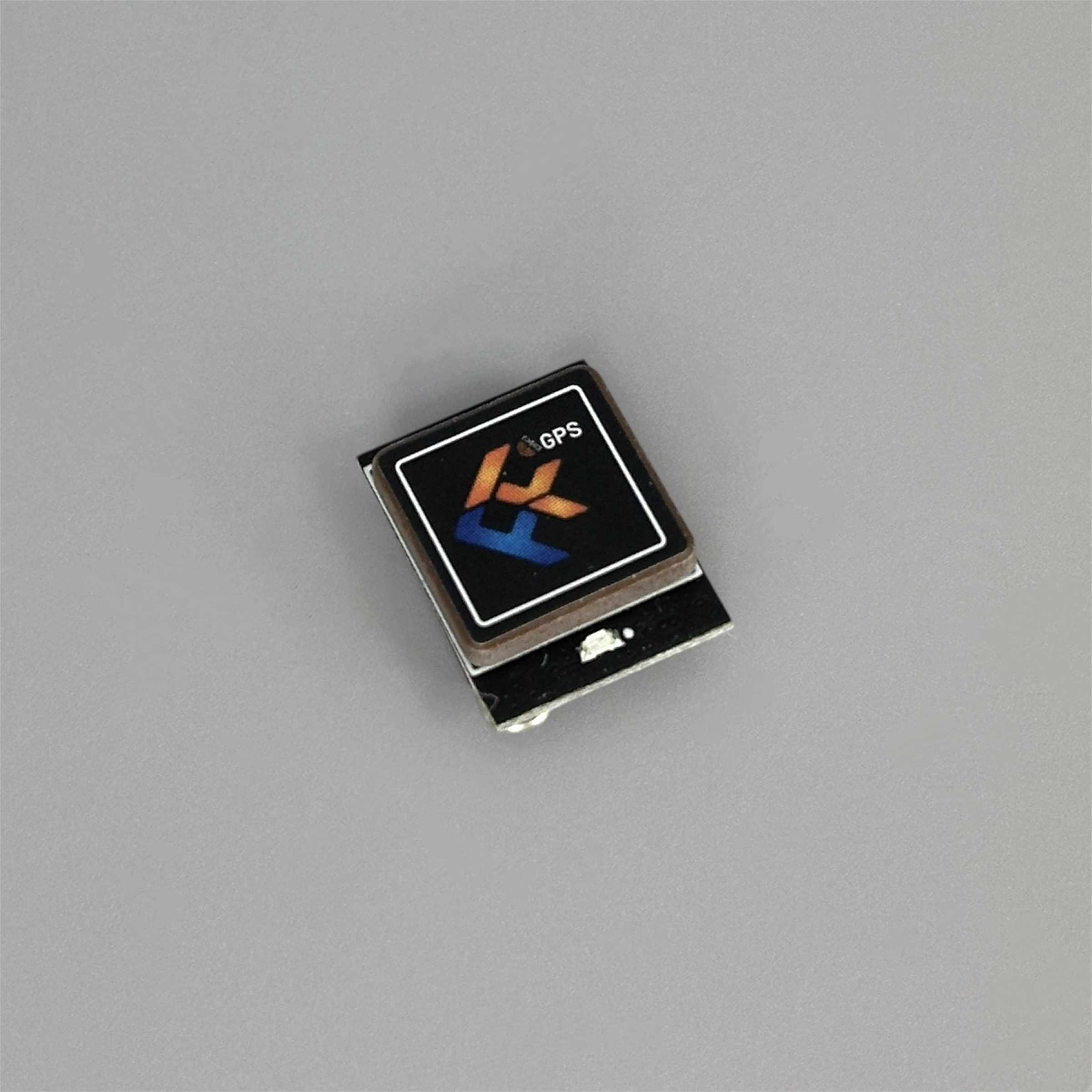

FlyFishRC M10 Mini — это мини-GPS для FPV-дронов и многороторов, в котором используется современный чип UBLOX 10-го поколения. Такая архитектура обеспечивает более быстрый поиск спутников и выше точность позиционирования по сравнению с предыдущими поколениями модулей. При габаритах всего 16,2×12,3×4,9 мм и весе 2,4 г модуль занимает минимум места на раме — критично важно для минидронов и лёгких аппаратов.

Надёжная спутниковая геометрия

Модуль одновременно работает с тремя системами позиционирования: GPS, GLONASS и BDS. Это гарантирует, что приёмник всегда видит достаточное количество спутников (20–30 штук), что исключает дрейф координат и повышает стабильность определения высоты. Встроенная керамическая антенна RHCP размером 12×12 мм обеспечивает отличный приём в различных условиях и крайне стабильное соединение со спутниками.

Быстрый старт и точное позиционирование

Холодный старт занимает 30 секунд, горячий — всего 1–3 секунды. Точность определения скорости составляет 0,05 м/с, что даёт пилоту надёжные данные телеметрии. Модуль рассчитан на высоты до 50 км и скорости до 500 м/с, что обеспечивает маржу для любых стандартных FPV-полётов.

Низкое потребление и универсальное питание

Модуль питается от 3,3–5,5 В (типично 5 В) и потребляет около 40 мА при работе. Это позволяет подключать его напрямую к выводу 5 В полётного контроллера без промежуточных стабилизаторов. Интерфейс UART с поддержкой скоростей до 115200 бит/с обеспечивает быструю и надёжную связь с полётным контроллером.

Функциональность в Betaflight

Модуль полностью поддерживается Betaflight 4.3 и выше. С его помощью можно включить функцию GPS Rescue (автоматический возврат в точку старта при потере сигнала), записывать трек полёта и отслеживать телеметрию в реальном времени. Для LongRange-дронов и лётчиков, которые часто теряют визуальный контакт с аппаратом, этот модуль — необходимая страховка.

Комплектация и подключение

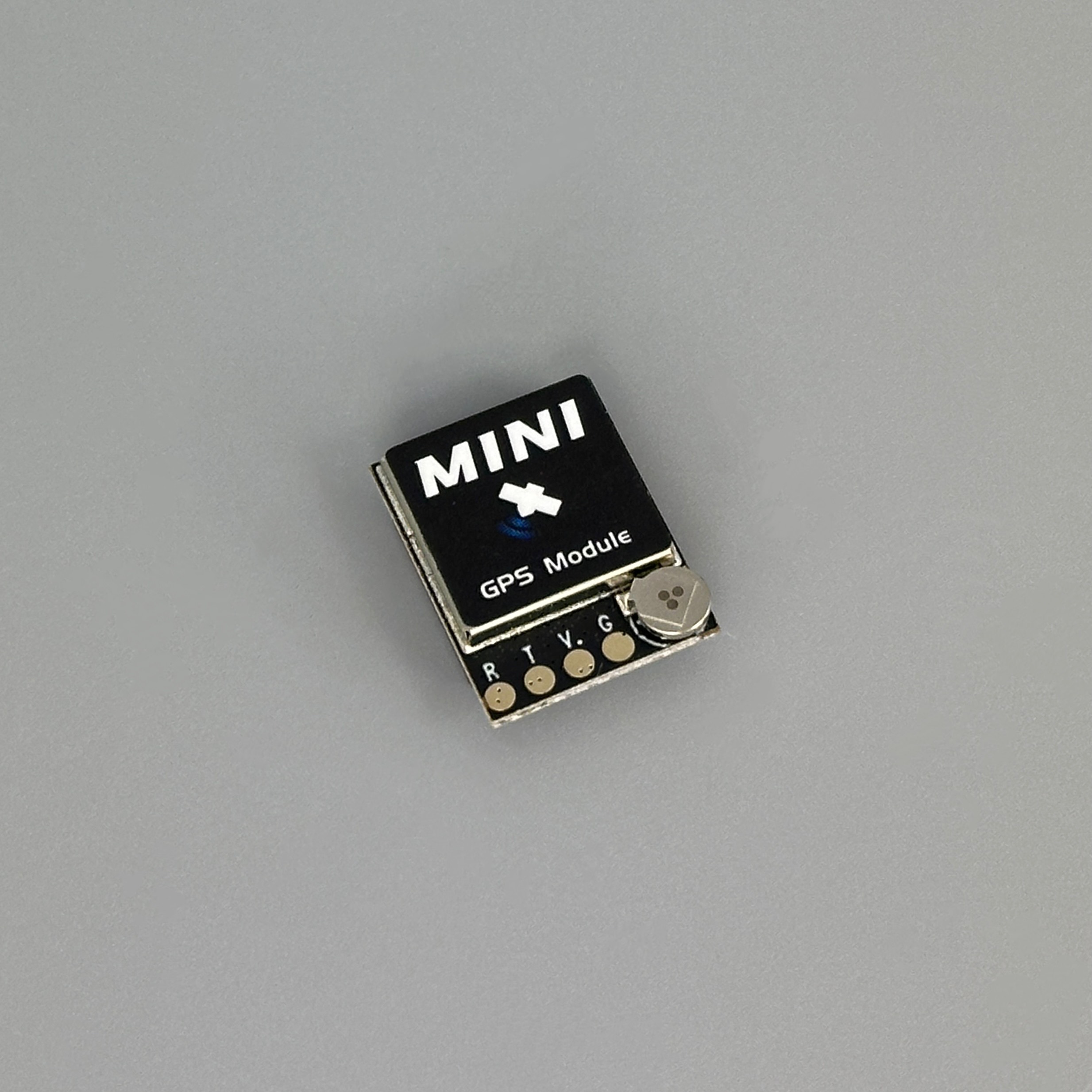

В коробке находятся сам модуль, крепление к ремешку аккумулятора, четыре силиконовых кабеля и документация. Подключение минимально: четыре провода (VCC, GND, RXD, TXD) к свободному UART на полётном контроллере. Кабели выполнены из силикона, что снижает риск поломки при частых сборках-разборках.

Характеристики

• Чип: UBLOX 10-го поколения
• Протокол: UBLOX/NMEA
• Поддерживаемые системы: GPS, GLONASS, BDS
• Точность скорости: 0,05 м/с
• Холодный старт: 30 с
• Горячий старт: 1–3 с
• Чувствительность отслеживания: −167 дБм
• Входное напряжение: 3,3–5,5 В (рекомендуемое 5 В)
• Потребление тока: ~40 мА при работе
• Максимальная высота: 50 000 м
• Максимальная скорость: 500 м/с
• Максимальное ускорение: ≤4G
• Скорость передачи данных: 4800–115200 бит/с (рекомендуется 115200 бит/с)
• Размер модуля: Д16,2 × Ш12,3 × В4,9 мм
• Размер антенны: 12×12 мм (керамическая RHCP)
• Вес: 2,4 г (±0,5 г)

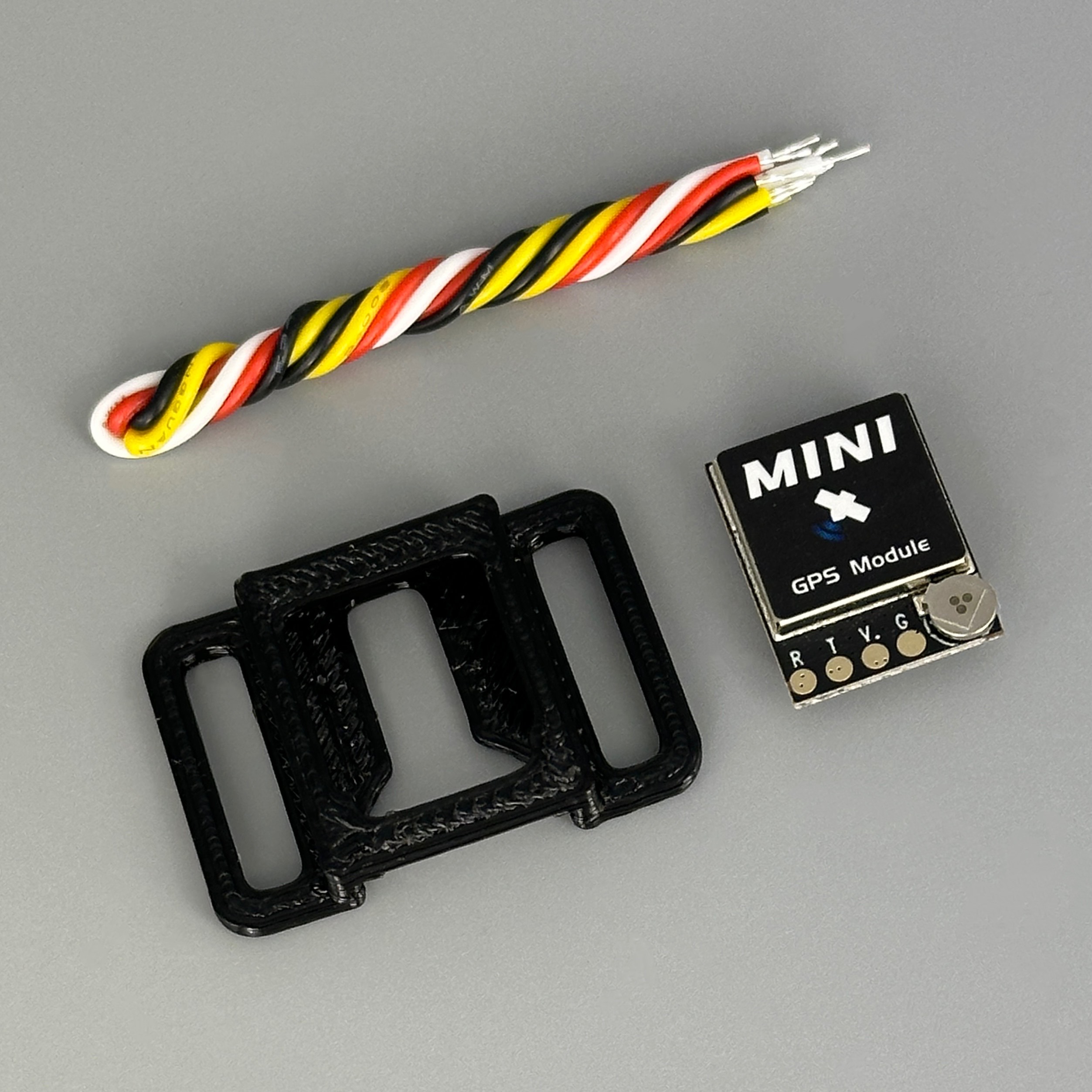

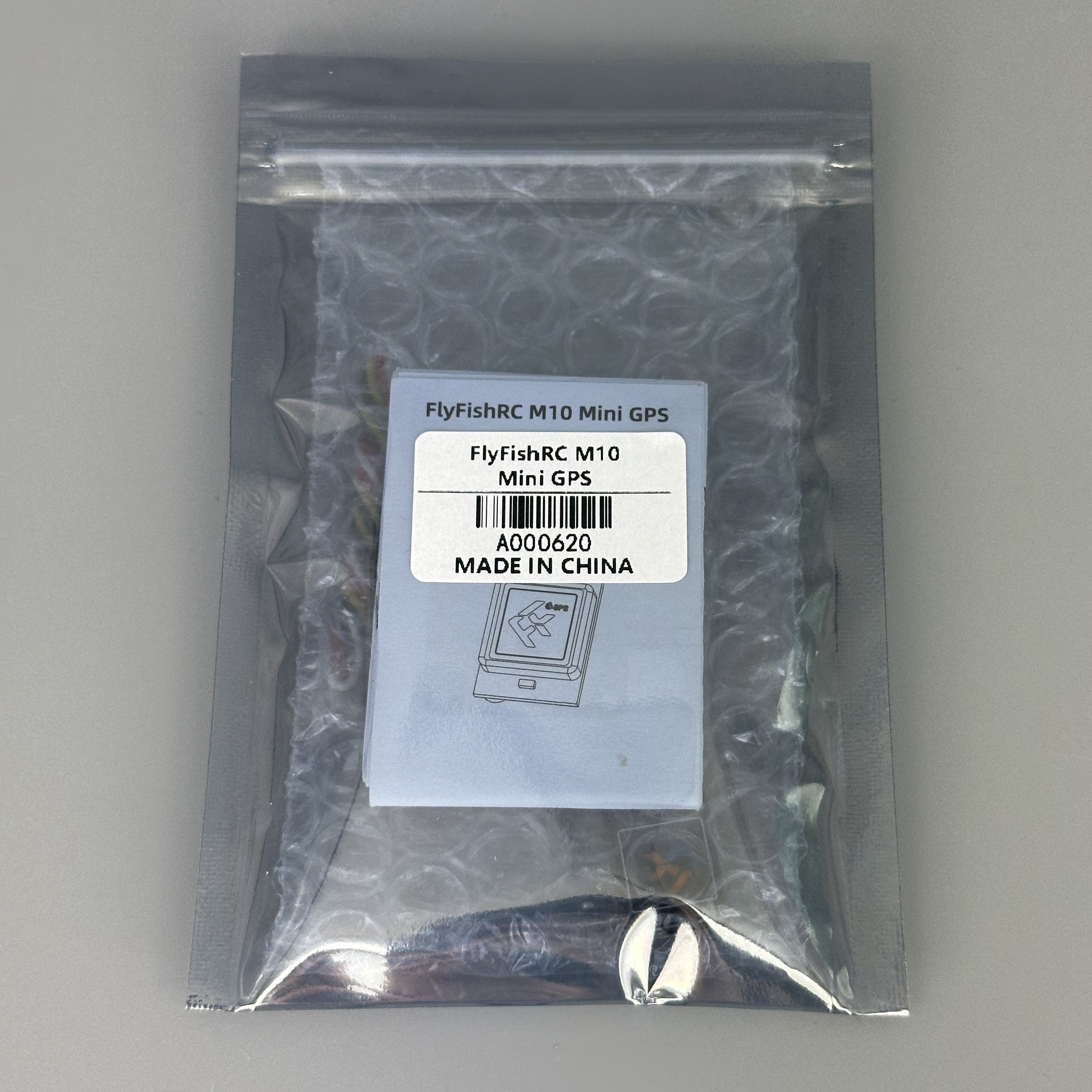

Комплект поставки

1. GPS-модуль FlyFishRC M10 Mini

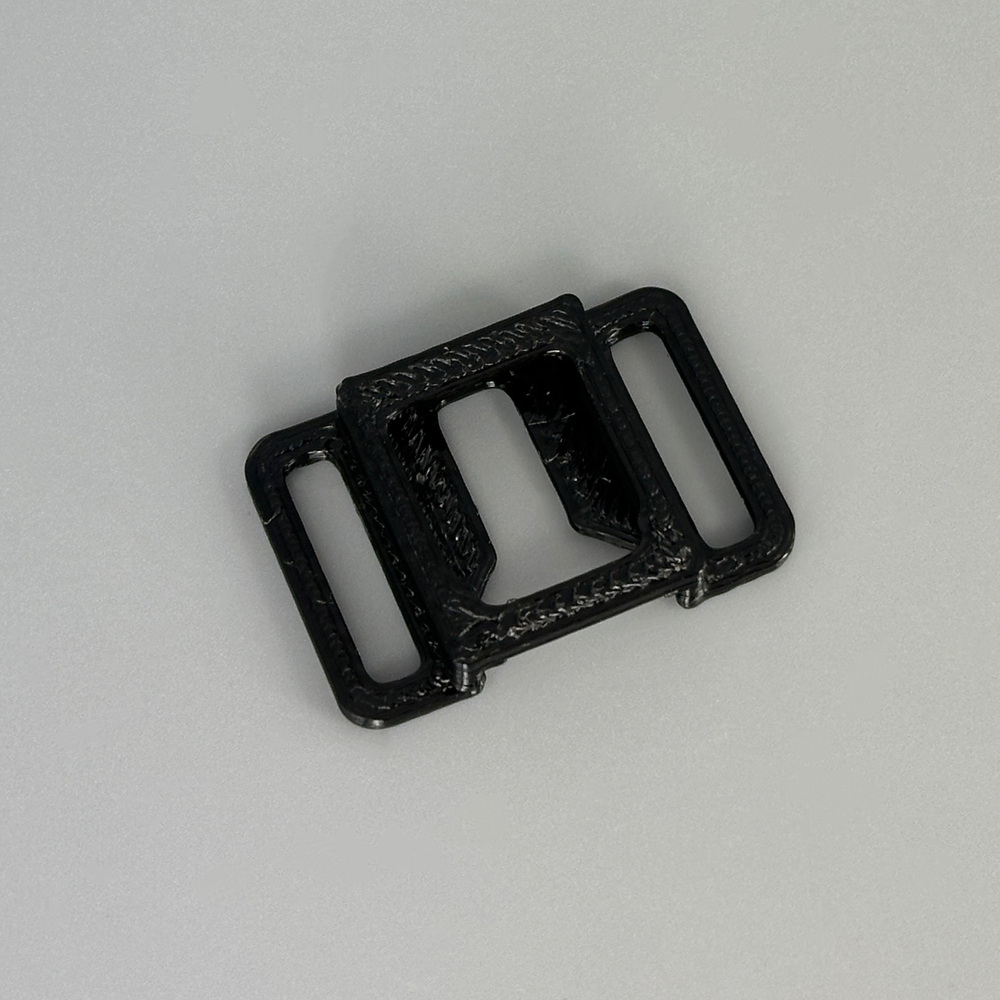

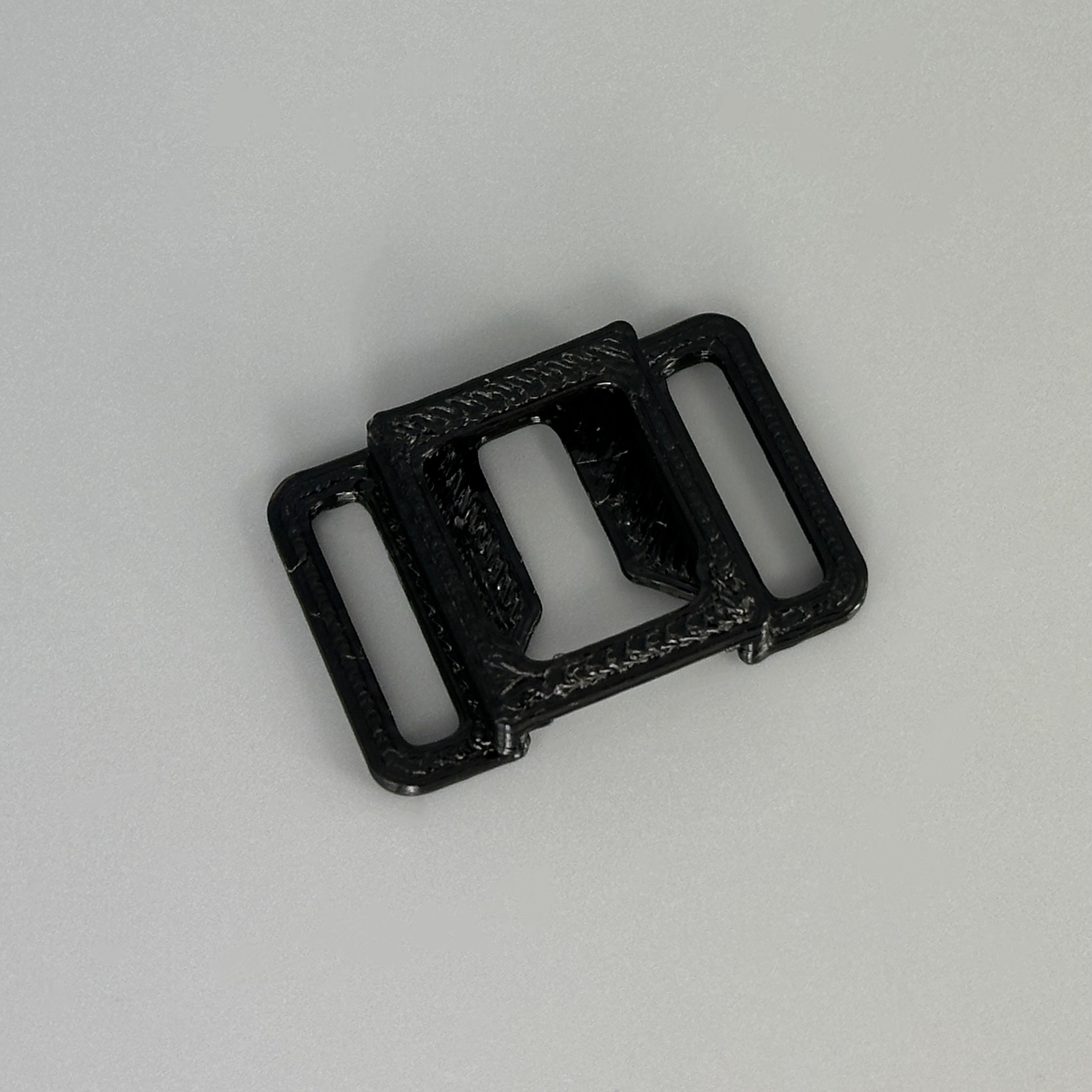

2. Ремешок для аккумулятора с GPS-креплением
3. 4 силиконовых кабеля №30
4. Руководство пользователя (на английском языке)

Внимание: модуль требует 4 контакта на полётном контроллере (VCC, GND, RXD, TXD). Совместим с Betaflight 4.3 и выше. Для функции GPS Rescue в режиме автоматического возврата требуется правильная конфигурация в прошивке полётного контроллера.
