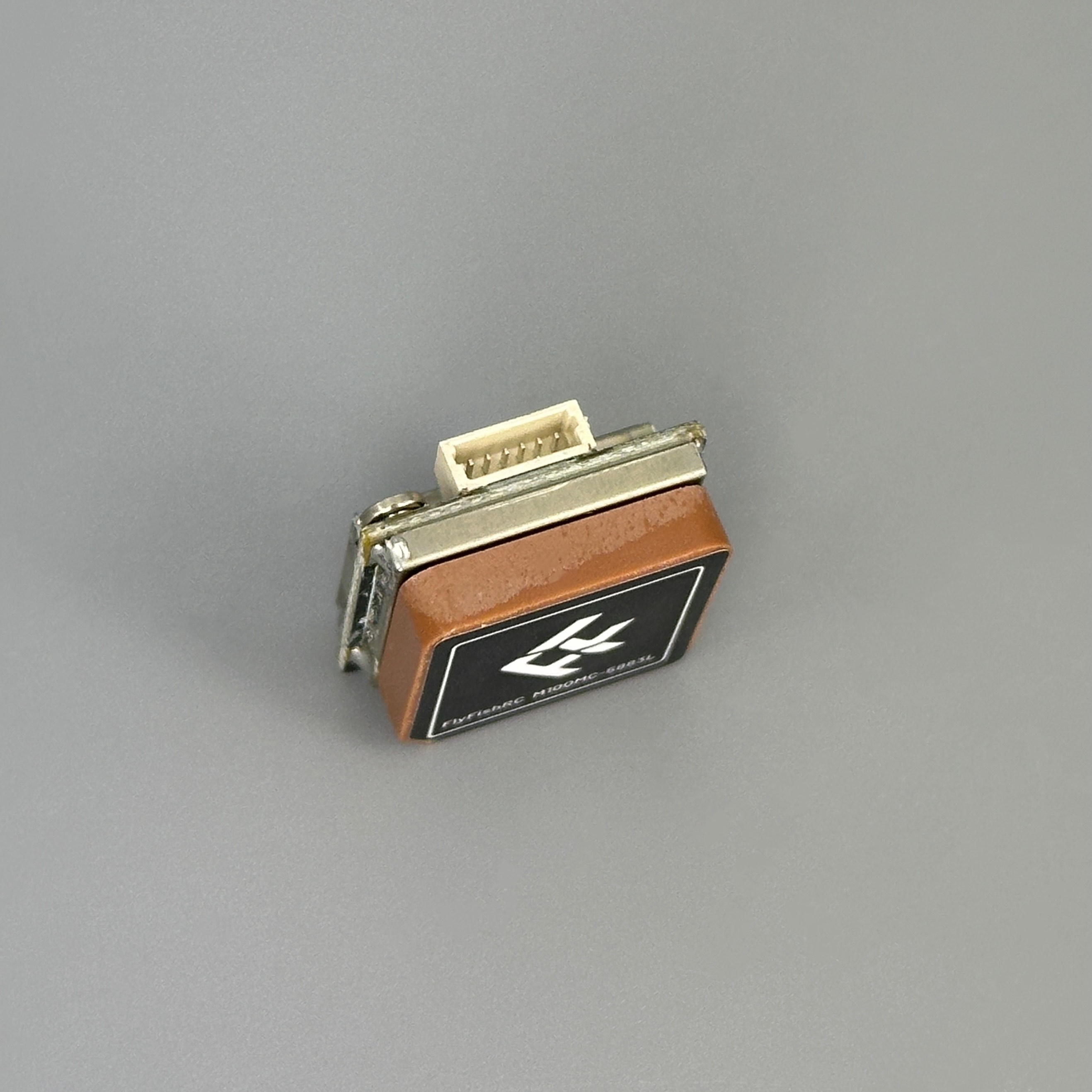

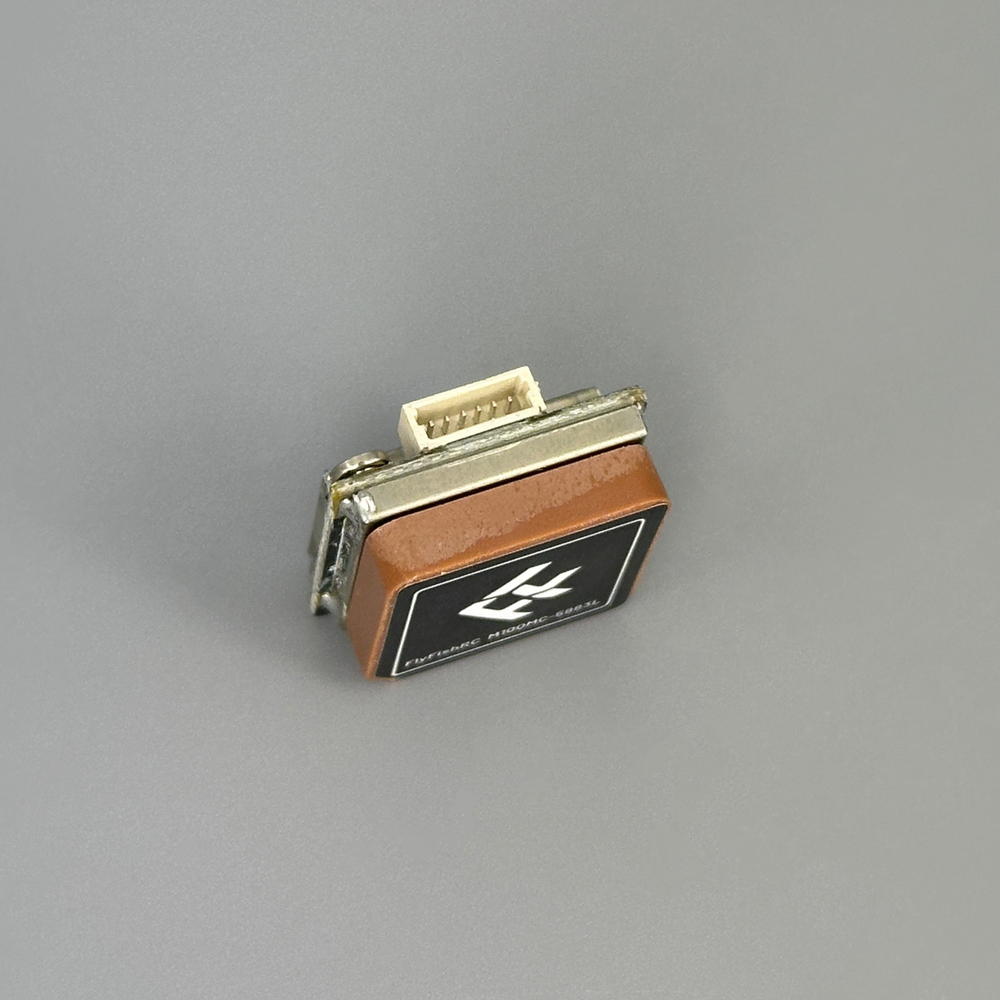

FlyFishRC M10QMC-5883L GPS модуль

Компактный GPS с магнитометром для FPV

FlyFishRC M10QMC-5883L — это миниатюрный GPS-модуль с встроенным компасом, специально разработанный для FPV-дронов и рейсинговых аппаратов. Весит всего 8,8 г и занимает минимум места благодаря размерам 20 × 20 × 11 мм. На 72 каналах и 10 Гц частоте обновления модуль обеспечивает стабильное позиционирование в режиме реального времени.

Быстрое позиционирование в полёте

Горячий старт занимает всего 2 секунды, благодаря встроенному кристаллу TCXO и фарадовому конденсатору. Это критично при частых перезагрузках и включениях во время сеансов полётов. Холодный старт — менее 24 секунд. Высокая чувствительность (−160 дБм при захвате сигнала) позволяет модулю ловить спутники даже в условиях ослабленного приёма: в зданиях, под деревьями или рядом с помехами.

Керамическая антенна и магнитометр

RHCP-антенна размером 18 × 18 мм обеспечивает отличную стабильность соединения и минимизирует влияние помех. Встроенный магнитометр QMC5883L позволяет модулю определять магнитный курс дрона — это необходимо для функции возврата домой и автономных полётов по заданному маршруту. Магнитный компас работает независимо от GPS и не требует калибровки срессив-конфигурации.

Простое подключение без пайки

Разъём SH1.0-6P позволяет подключить модуль прямо к полётному контроллеру через кабель без необходимости припаивания. В комплекте идёт готовый кабель, дополнительный разъём и инструкция. Поддерживает стандартные протоколы: UART для GPS-данных и I2C для магнитометра.

Применение:救援режим и съёмка

Модуль идеален для дронов с режимом Rescue Mode (автоматический возврат домой), длительных полётов за видео (лонгрейндж), а также для аппаратов, которые периодически летают автономно по GPS. На рейсингах GPS не требуется, но на фристайл-дронах и многоротах с камерой он даст вам координаты полёта и страховку против потери аппарата.

Характеристики

• GPS-модуль: FlyFishRC M10QMC-5883L
• Каналы приёма: 72 канала
• Частота обновления: 10 Гц
• Модуль компаса: QMC5883L
• Скорость передачи: 4800–115 200 бит/с (по умолчанию 9600 бит/с)
• Чувствительность: захват −160 дБм, отслеживание −162 дБм, холодный старт −148 дБм
• Точность позиционирования: <2,5 м (стандартное), <2,0 м (с SBAS)
• Холодный старт: <24 с
• Горячий старт: <2 с
• Максимальная высота: 50 000 м
• Максимальная скорость: 500 м/с
• Точность по скорости: 0,05 м/с
• Максимальное ускорение: ≤4G
• Входное напряжение: 3,3–5 В, ток 25 мА
• Выходной разъём: SH1.0-6P (без необходимости пайки)

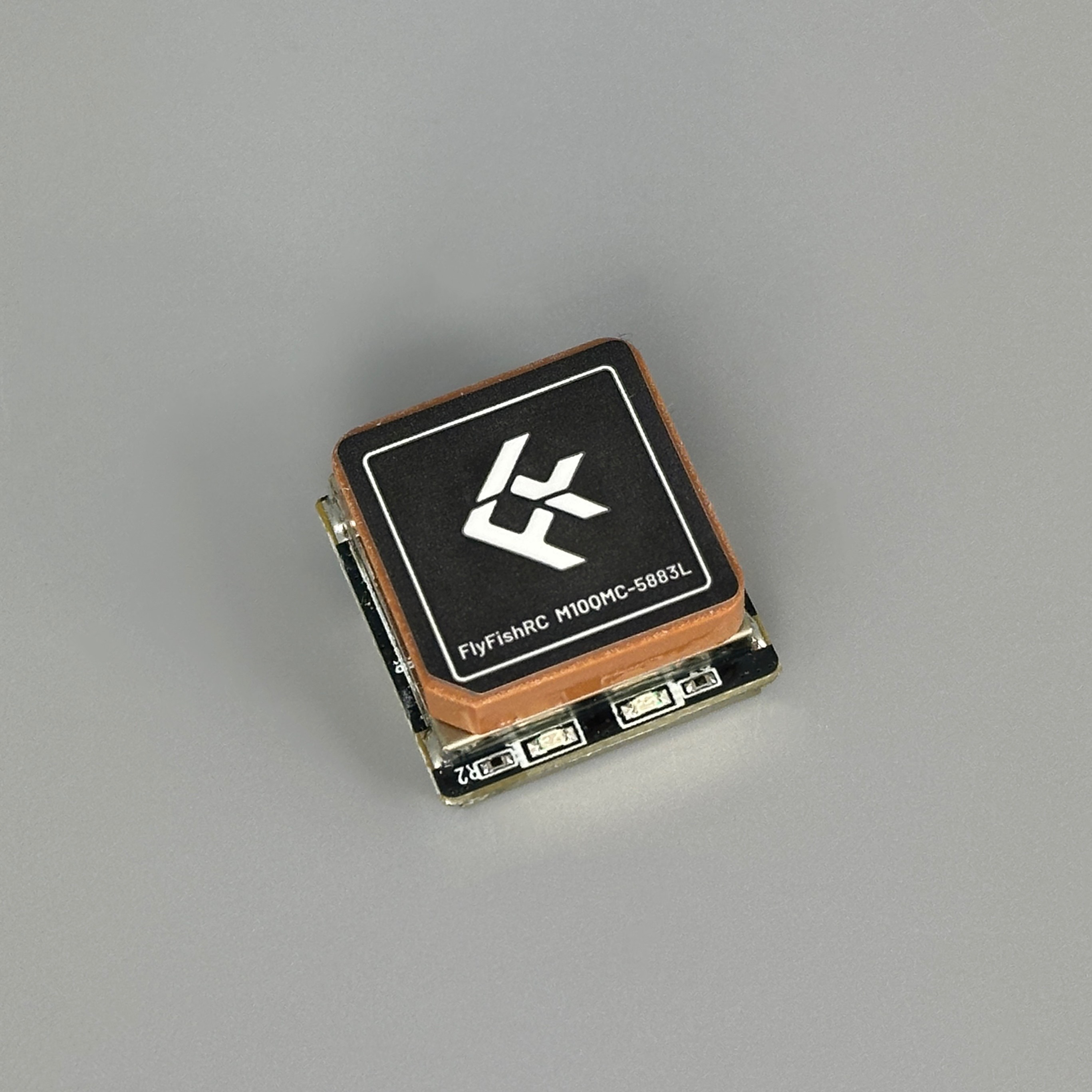

• GPS-антенна: 18 × 18 мм, RHCP керамическая
• Размеры модуля: 20 × 20 × 11 мм
• Вес: 8,8 г

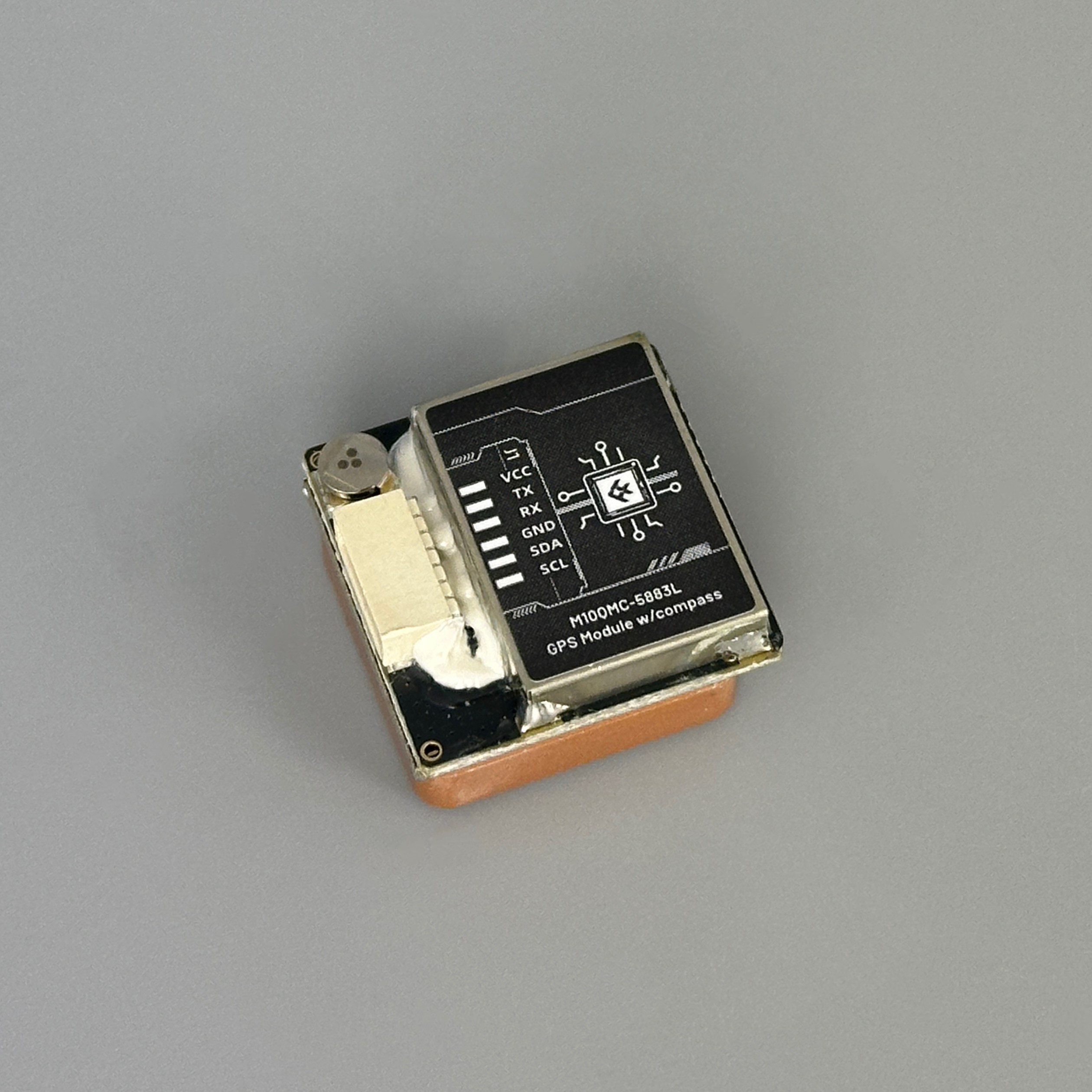

• Интерфейсы: RX/TX UART (GPS), SDA/SLA (компас)

Особенности

• Встроенный кристалл TCXO и конденсатор Фарада для быстрого горячего старта
• Высокочувствительная RHCP-антенна размером 18 × 18 мм для стабильного приёма
• Встроенный магнитометр QMC5883L для точного определения ориентации дрона
• SH1.0-6-контактный разъём для быстрого подключения без пайки
• Компактный размер идеален для фристайл и гоночных дронов

Комплект поставки

1. GPS-модуль FlyFishRC M10QMC-5883L

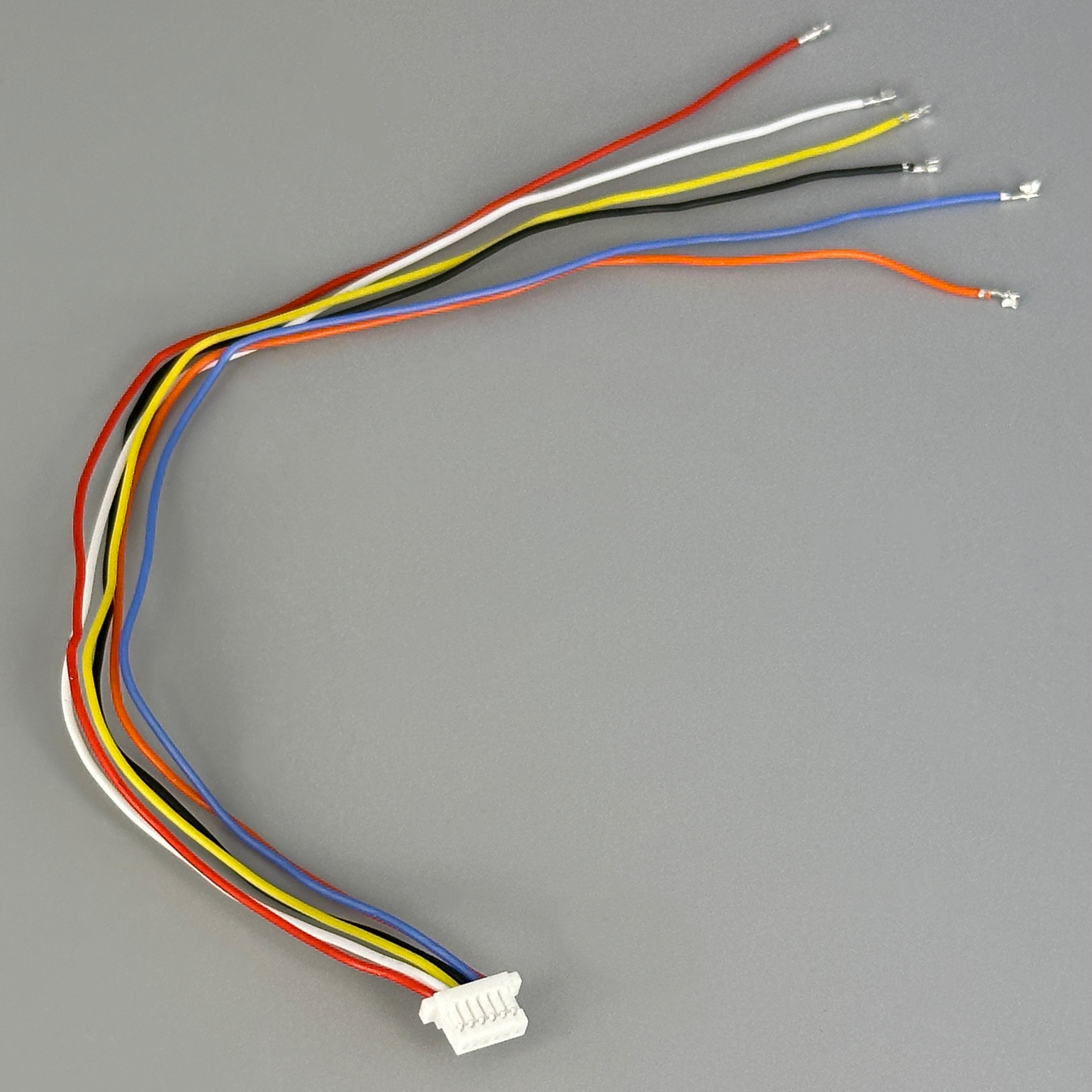

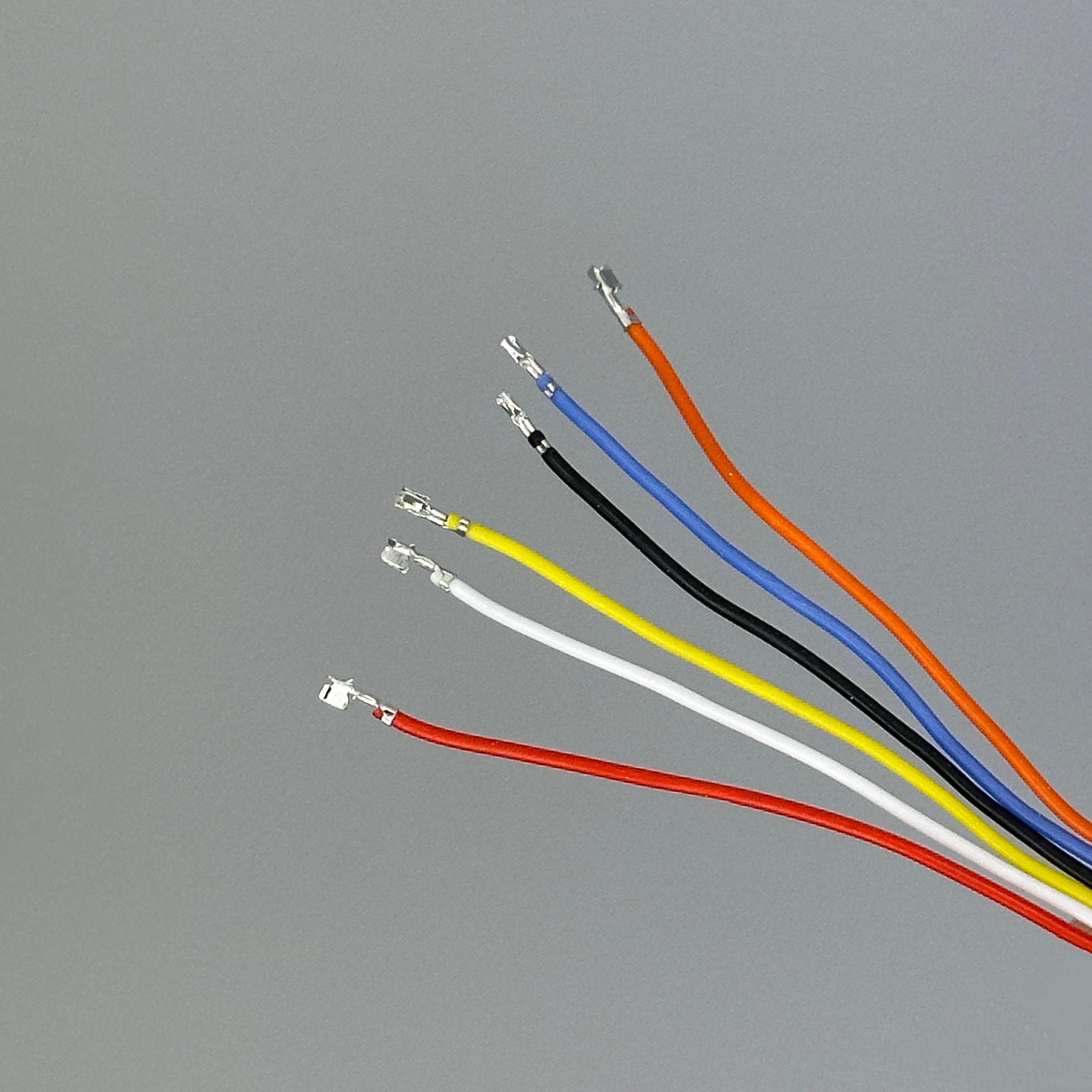

2. Кабель SH1.0-6Pin
3. Разъём SH1.0
4. Руководство пользователя

Внимание: модуль совместим с полётными контроллерами, поддерживающими UART и I2C протоколы. Перед подключением проверьте распиновку вашего контроллера.
