Квадрокоптер GepRC Darkstar22 WTFPV ELRS2.4G 3S

Компактный синеуип для любых видеосистем

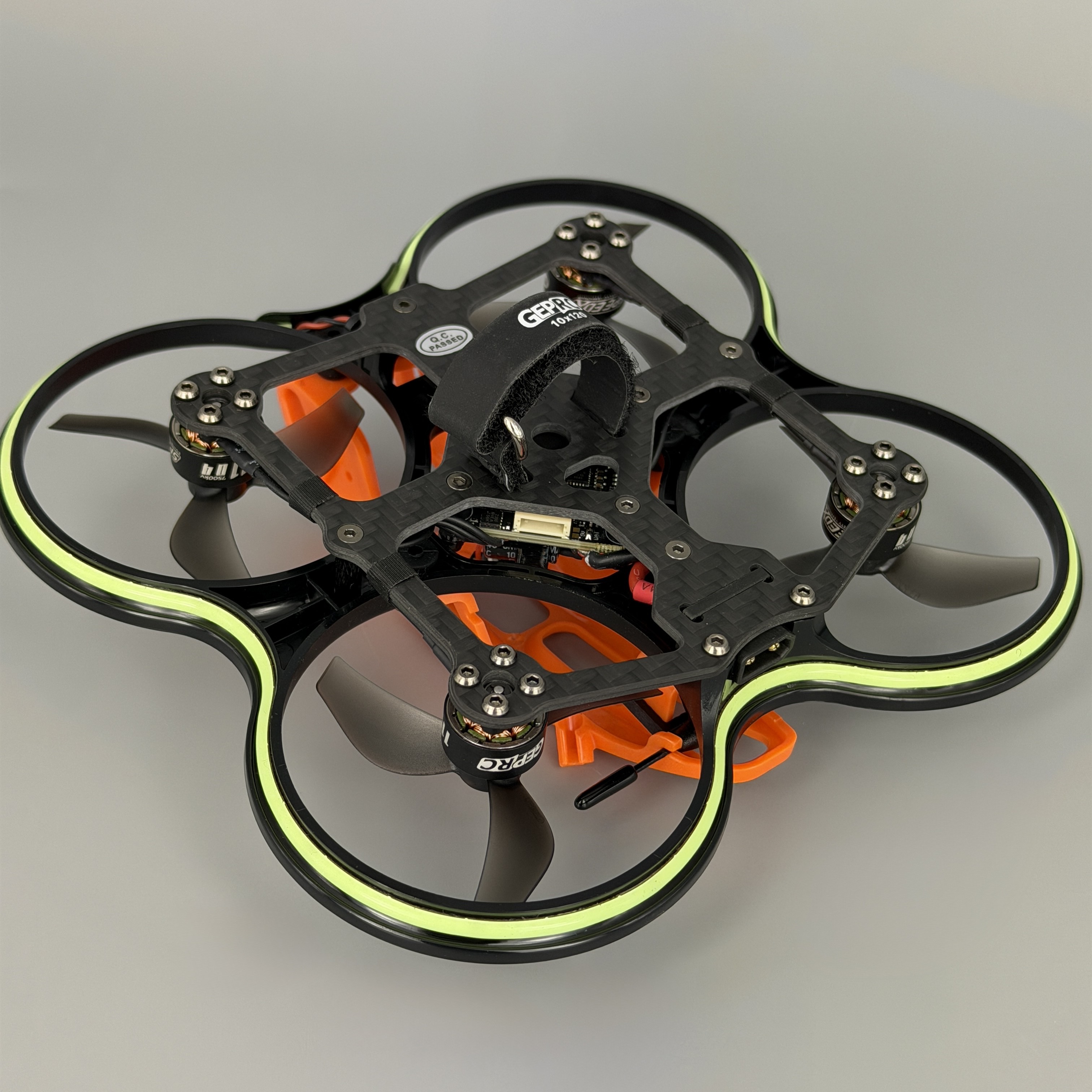

DarkStar22 WTFPV — это малоразмерный квадрокоптер сегмента cinequad с колесной базой 100 мм. Версия WTFPV (Сделай сам) поставляется без видеопередатчика и камеры, но спроектирована для легкой установки практически любой системы видеозахвата: от классических аналоговых микро-камер 14×14 или 19×19 мм до продвинутых цифровых решений DJI O3 Air Unit, Walksnail Avatar или HDZero. Это идеальный выбор для пилотов, которые уже имеют видеосистему или предпочитают собирать дрон под конкретные задачи.

Лёгкость и компактность без потери мощности

При весе около 55 г в базовой конфигурации дрон исключительно мобилен. Рама изготовлена из прочного карбона с толщиной нижней пластины 2.5 мм и дополнена ударостойким пластиком пропгардов. Габариты 136×124×42 мм позволяют летать в стеснённых условиях — коридорах, между деревьями, в помещениях. Пять точек демпфирования гасят вибрацию и обеспечивают стабильное видео, особенно важное для установленных на дроне камер.

Моторы и управление: отзывчивость и контроль

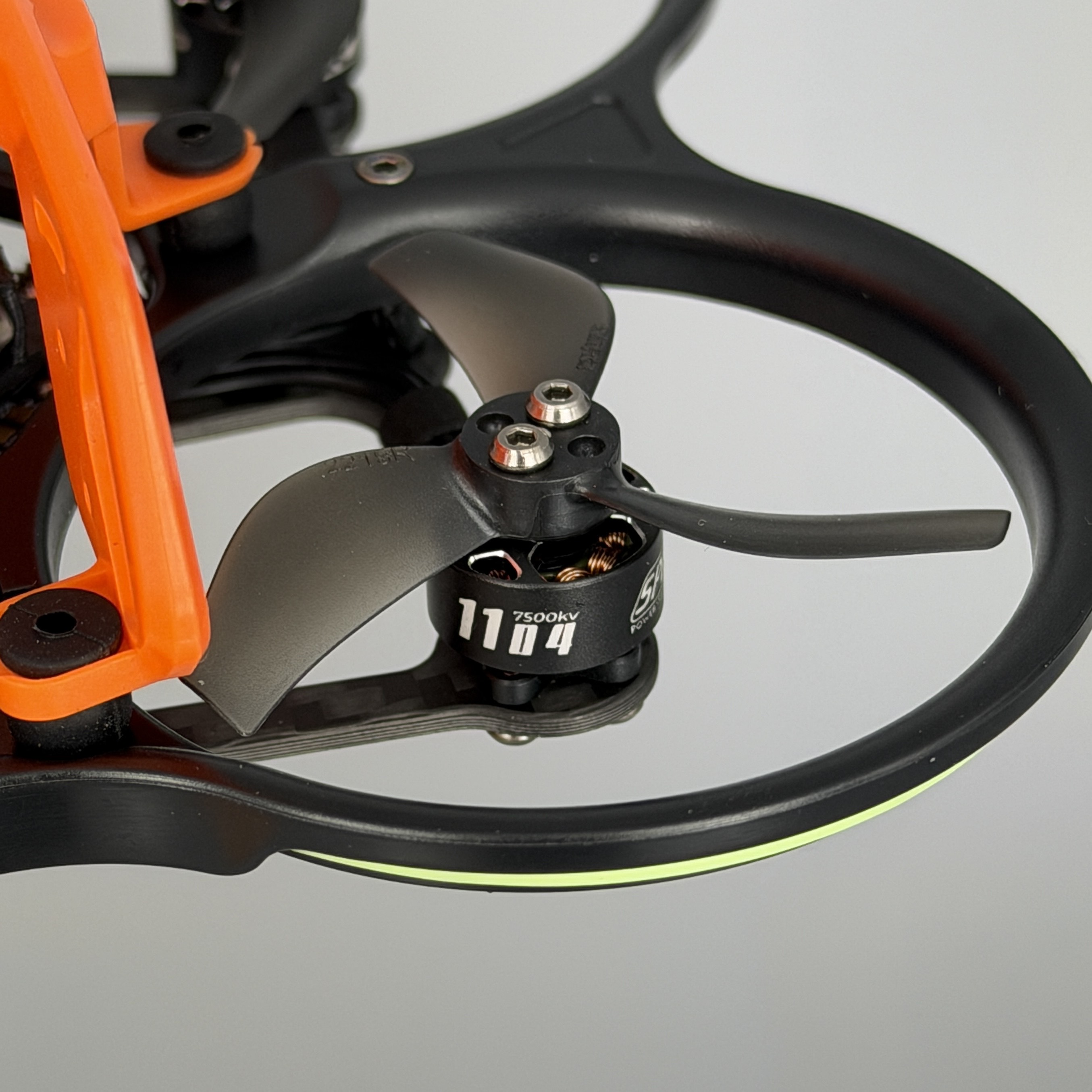

Четыре бесколлекторных мотора SPEEDX2 1104 7500KV предназначены для дронов 2 дюйма и синекватов и рассчитаны на батарею 2–3S LiPo. Вал диаметром 1.5 мм крепится четырьмя отверстиями М2 с радиусом 9 мм. Моторы имеют многопрядную намотку с полым дизайном для снижения потерь меди и ускорения теплоотдачи, 9N12P конфигурацию и высокоточные подшипники NSK/NMB, обеспечивающие стабильность без вибраций даже на высоких оборотах. Трёхлопастные пропеллеры HQProp DT2.2×2.8×3 (или Gemfan GP2219-3) специально подобраны для оптимального баланса мощности и выносливости.

ELRS 2.4 ГГц приёмник — беспроводная свобода

Полётный контроллер TAKER F405 20A ELRS2.4 — это интегрированный контроллер с встроенным приёмником, исключающий необходимость отдельного приёмника и совместимый со всеми основными радиопередатчиками ELRS. 20А постоянного тока (25А в пике до 5 секунд) обеспечивают резкий отклик на команды; 16 МБ памяти для blackbox позволяют записывать полётные данные для анализа. Керамическая чип-антенна либо Т-образная выносная обеспечивают надёжный сигнал на дальних дистанциях.

Энергетика и время полёта

Дрон питается от литий-полимерных или литий-ионных аккумуляторов 3S с ёмкостью 530–720 мАч. На рекомендуемой батарее LiHV 720 мАч время полёта достигает 7 минут в режиме плавного висения или лёгкого углубления; при активном полёте этот показатель может быть меньше. Разъём XT30U-M — стандартный, что облегчает подбор батареи. Прилагаемые крепления и подкладки защищают электронику от механических повреждений и вибрации.

Сборка и модульность

Конструкция разработана так, чтобы минимизировать количество паек: платы явно маркированы, все интерфейсы расположены логично. TAKER F405 поддерживает подключение прошивку BLHeli_S и более новую Bluejay, что даёт пилотам гибкость в настройке характеристик управления. Четыре винта UART, один I2C и встроенный BEC 5В упрощают интеграцию дополнительных модулей (GPS, компас, датчик расстояния и т. д.).

Характеристики

• Рама: GEPRC GEP-DS22, карбон/ударостойкий пластик
• Размер по осям (колесная база): 100 мм
• Толщина нижней пластины: 2.5 мм
• Габариты: 136 × 124 × 42 мм
• Вес (сухой): ~55 г (без видеопередатчика, камеры, аккумулятора)
• Полётный контроллер: TAKER F405 20A ELRS2.4G AIO
• Процессор (MCU): STM32F405RGT6
• Гироскоп: ICM42688-P
• Чёрный ящик (Blackbox): 16 Мб флеш-памяти
• Регуляторы скорости (ESC): 20А постоянного тока (25А пиковый, до 5 сек)
• Прошивка ESC: BLHeli_S / Bluejay
• Моторы: Бесколлекторные SPEEDX2 1104 7500KV
• Диаметр вала мотора: 1.5 мм
• Пропеллеры: Трехлопастные HQProp DT2.2×2.8×3 или Gemfan GP2219-3
• Протокол управления: ExpressLRS (ELRS) 2.4 ГГц
• Тип приёмника: Встроенный на плату AIO
• Антенна: Керамическая чип-антенна или Т-образная выносная
• Разъём питания: XT30U-M
• Поддерживаемые аккумуляторы: 3S LiPo / LiHV (530–720 мАч)
• Время полёта: до 7 минут на LiHV 720мАч
• Видеопередатчик (VTX): Не включен (требуется установка)
• Камера: Не включена (в комплекте крепление под FPV-камеру)
• Совместимость: Аналоговые микро-камеры, DJI O3 Air Unit, Walksnail Avatar, HDZero

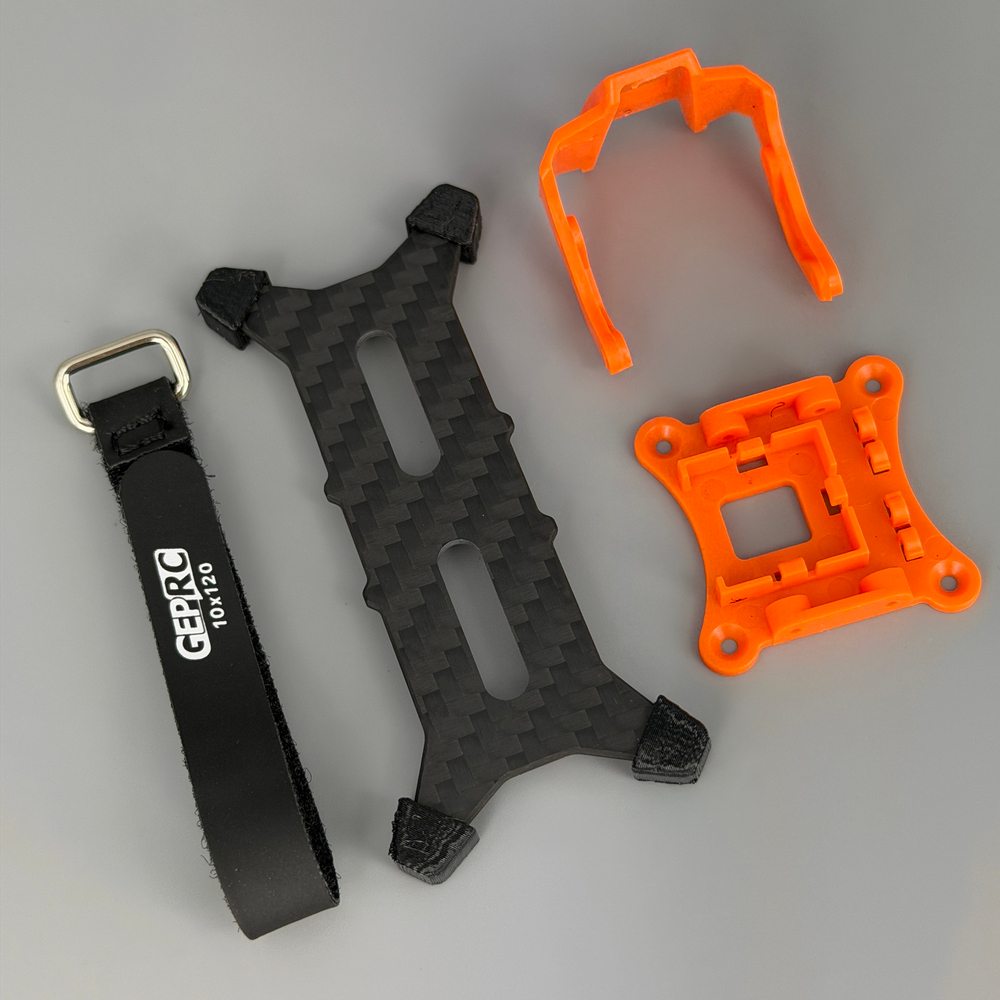

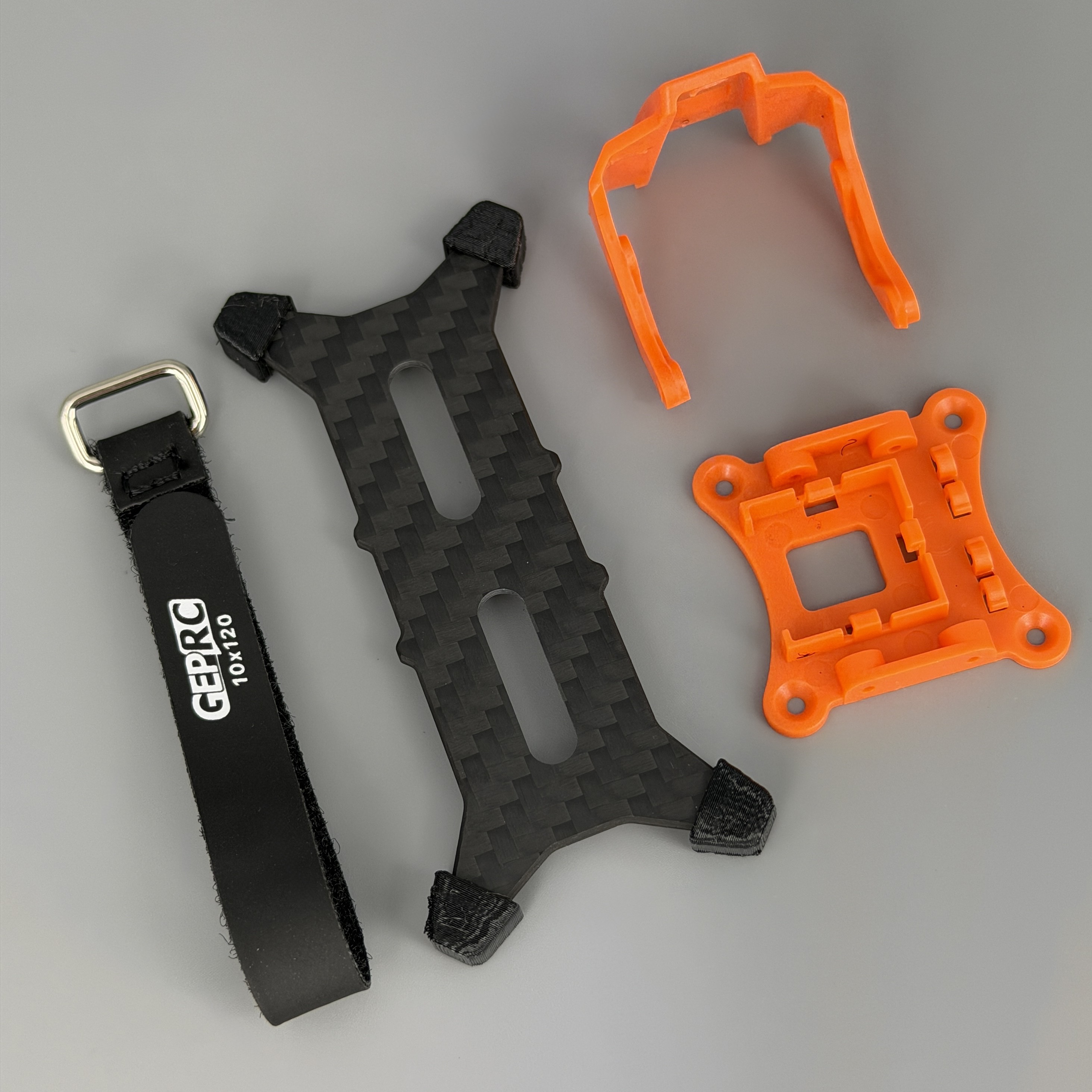

Комплект поставки

1. Дрон DarkStar22

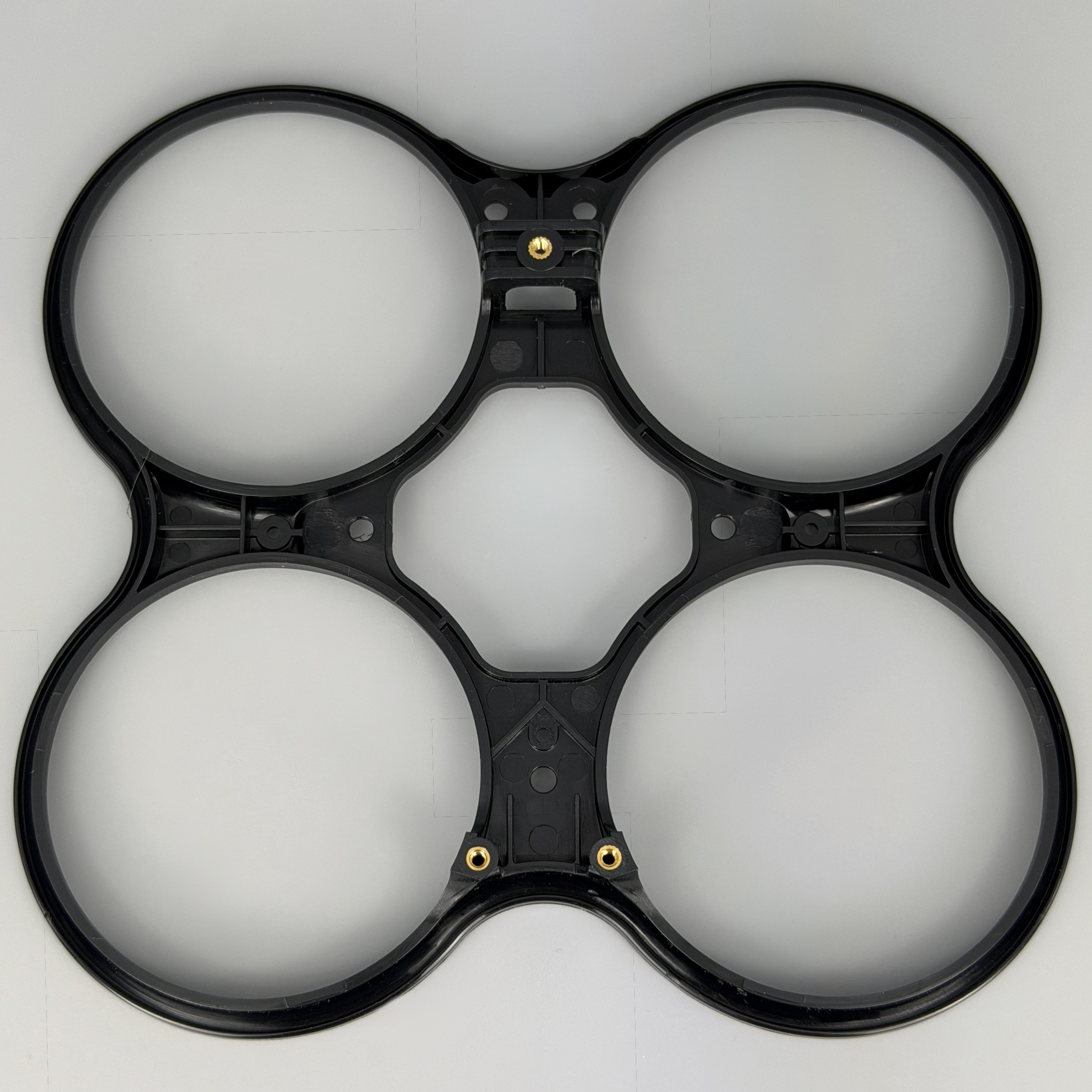

2. Защита пропеллеров
3. Защитный кожух камеры
4. Прокладка под аккумулятор
5. 2 пары запасных пропеллеров
6. Ремень для аккумулятора (10×120 мм)
7. Шестигранный ключ 1.5 мм
8. Антискользящая подкладка под батарею
9. Инструмент для извлечения демпфирующих шариков
10. Pin для привязки приёмника
11. USB-адаптер
12. 5-контактный кабель-разъём
