Цифровое FPV с DJI O4 Air Unit Pro

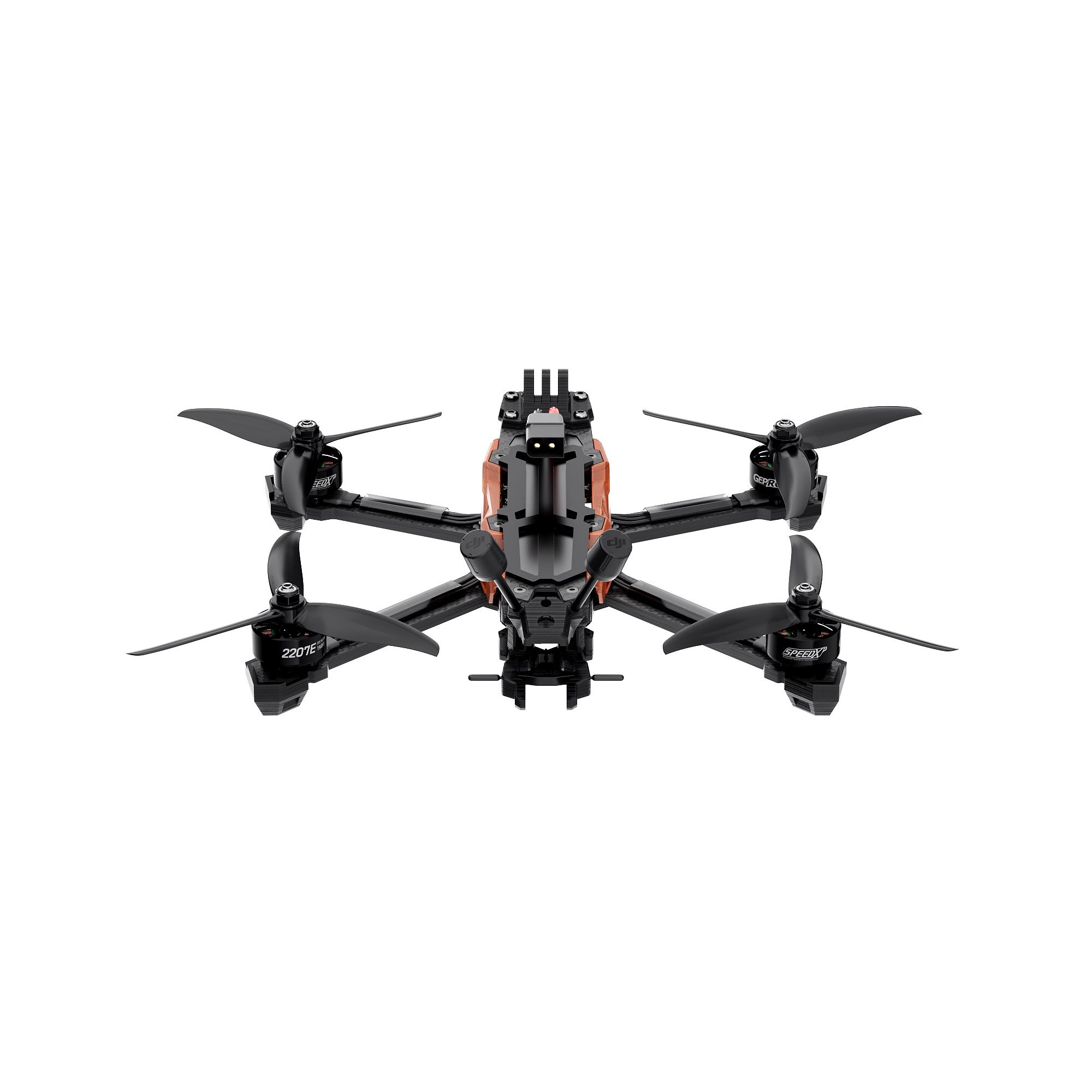

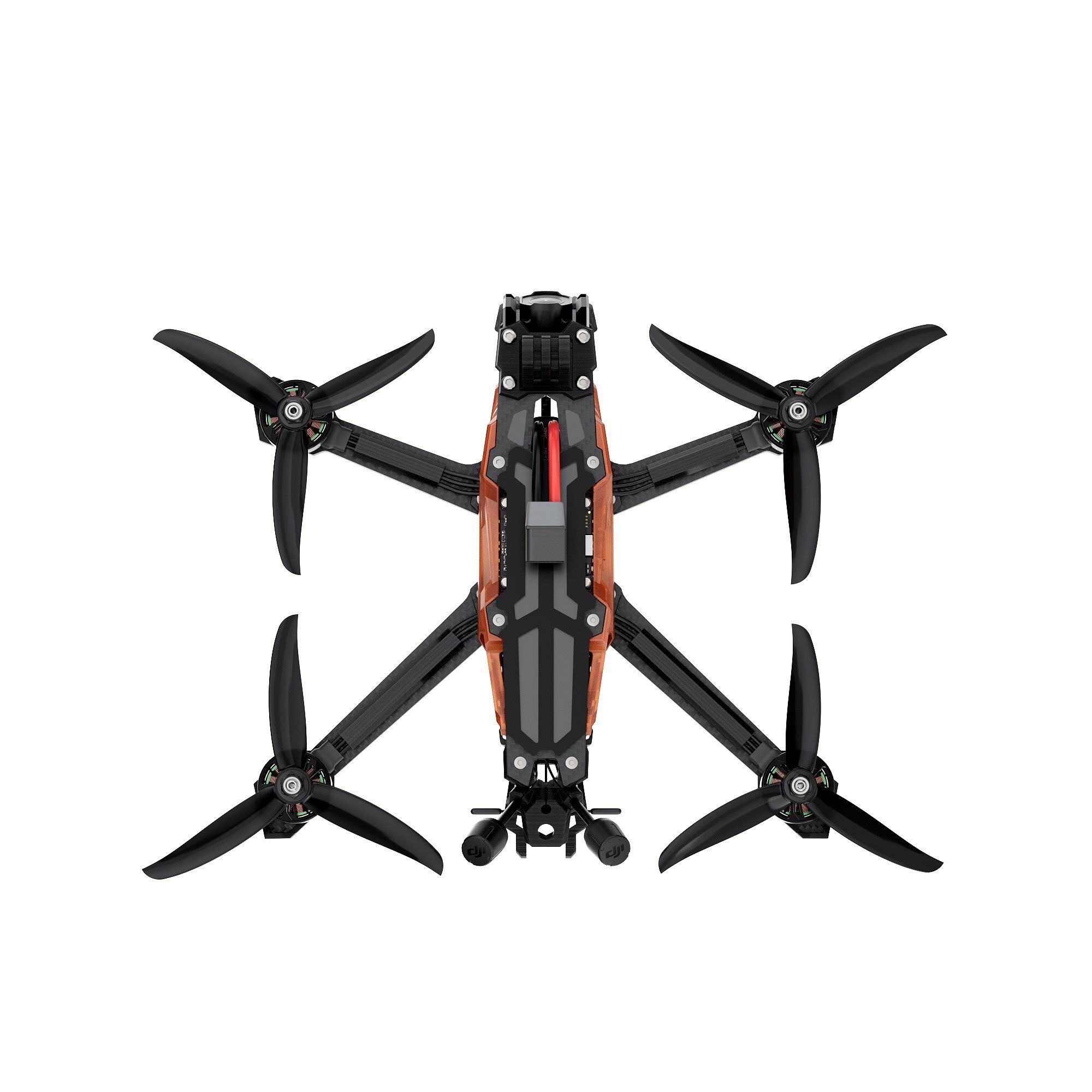

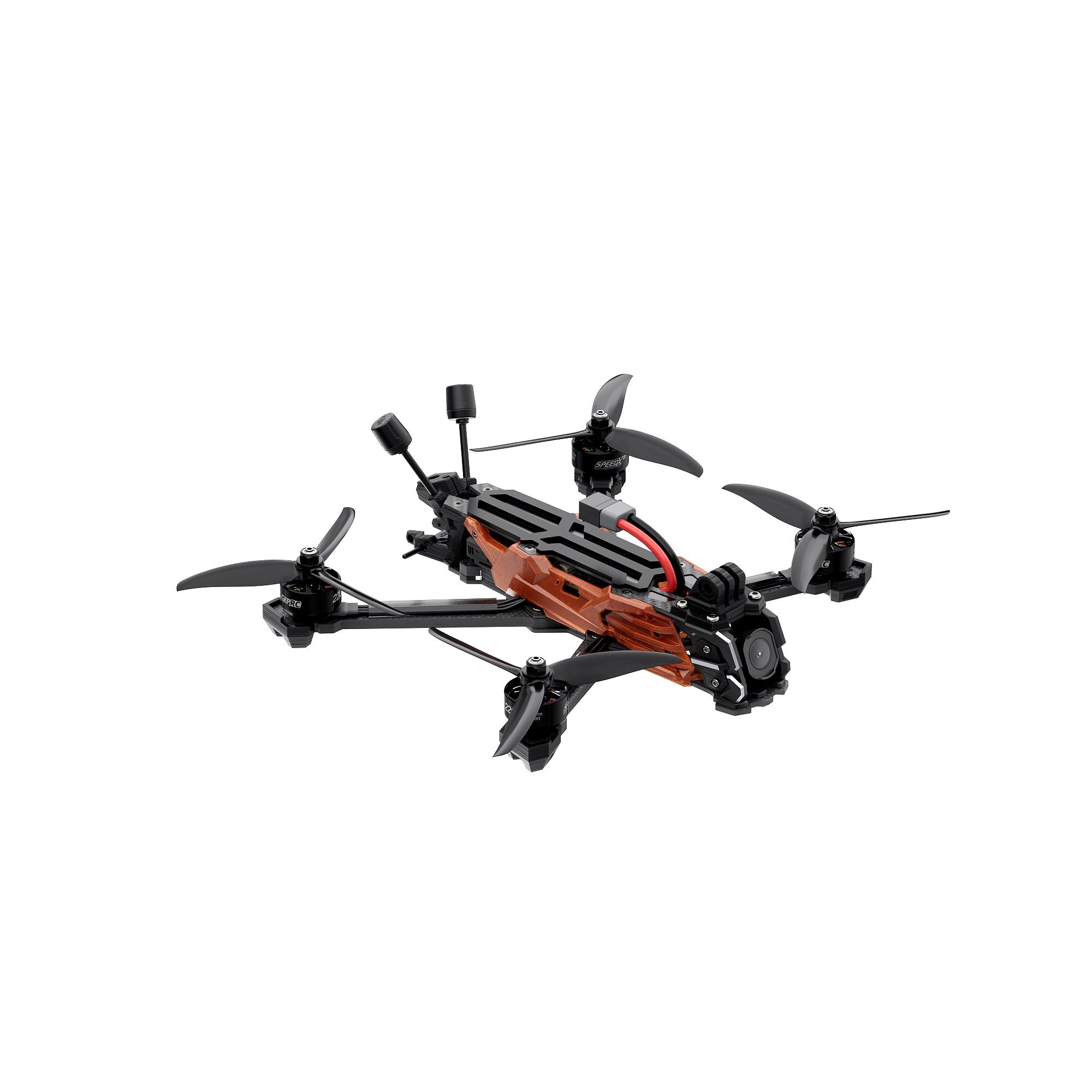

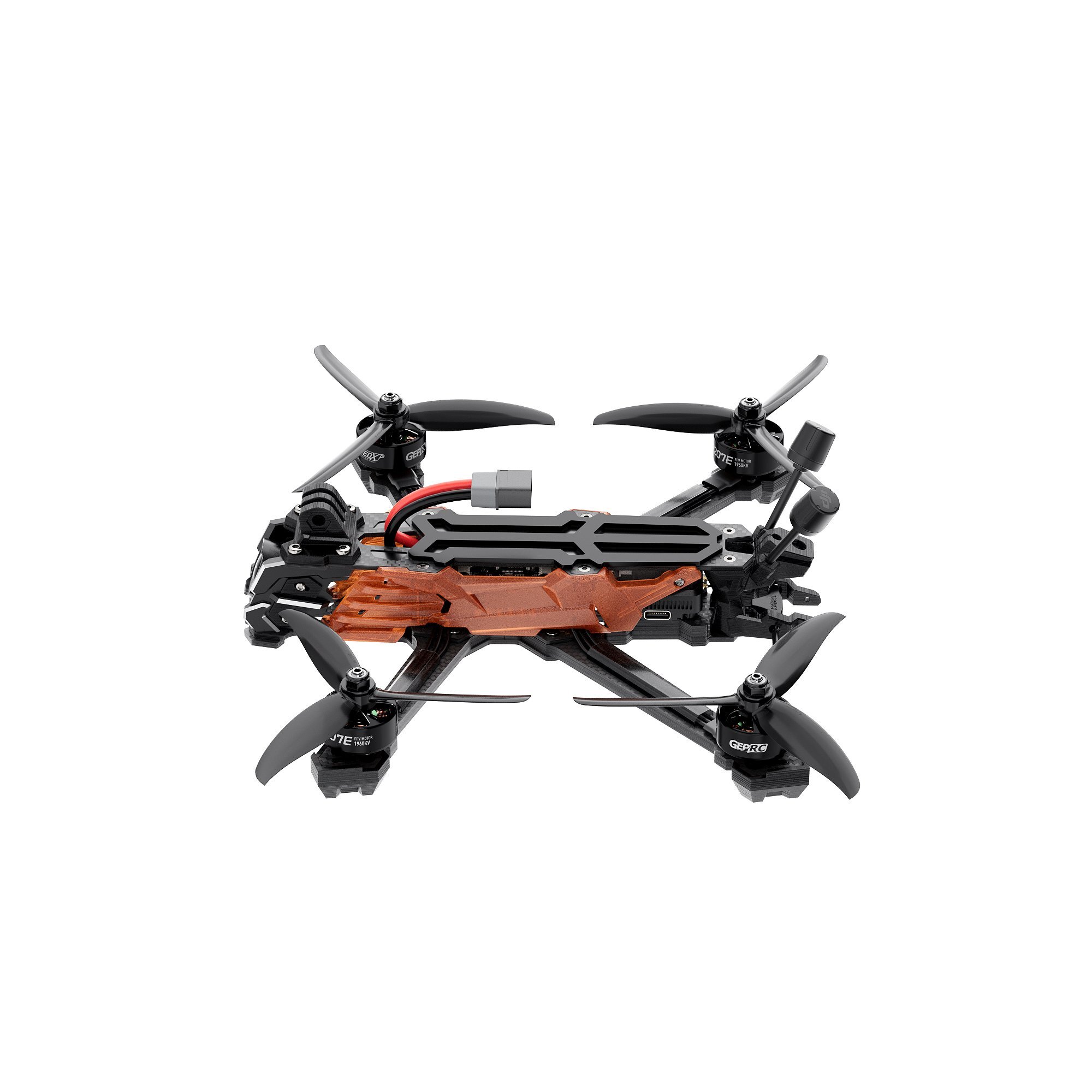

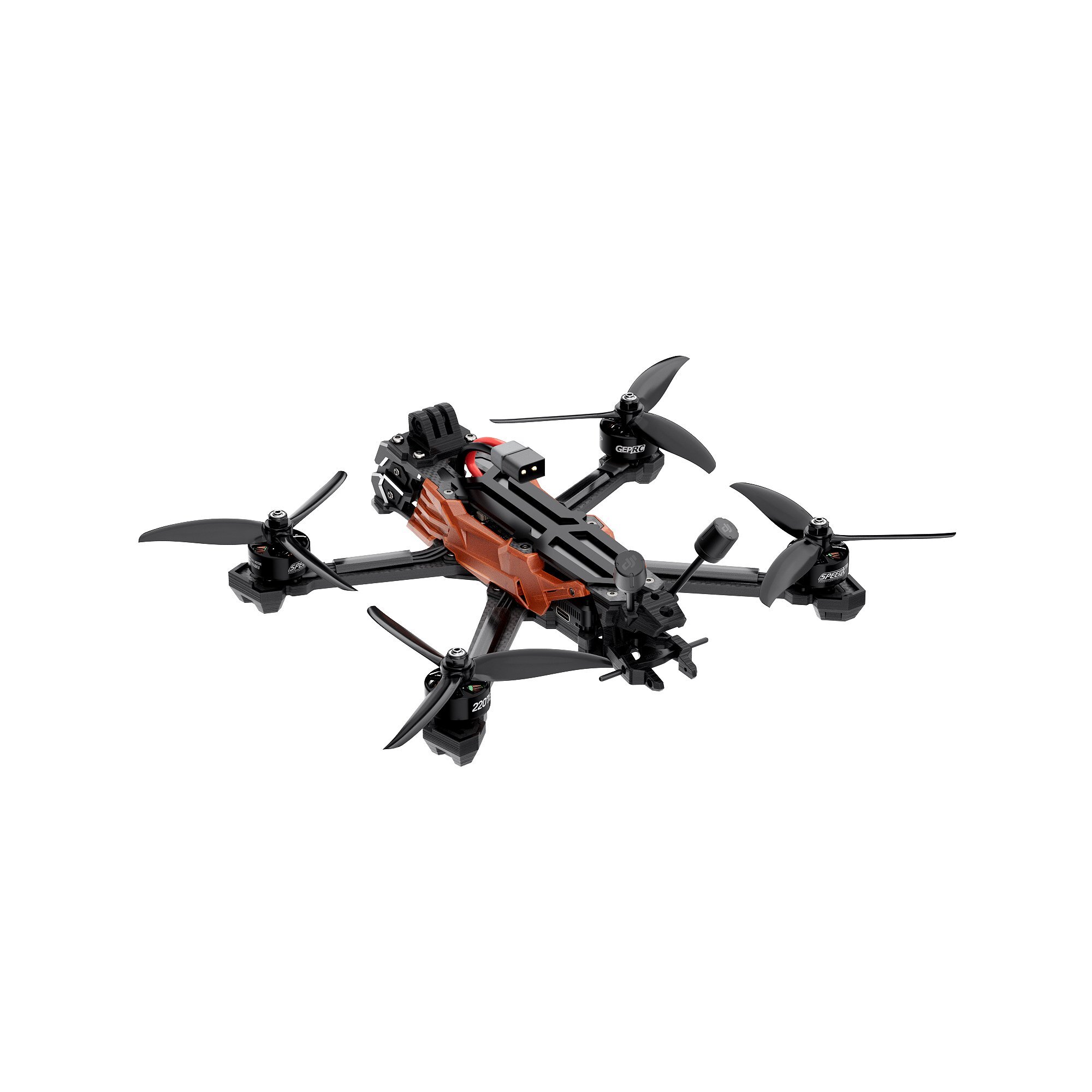

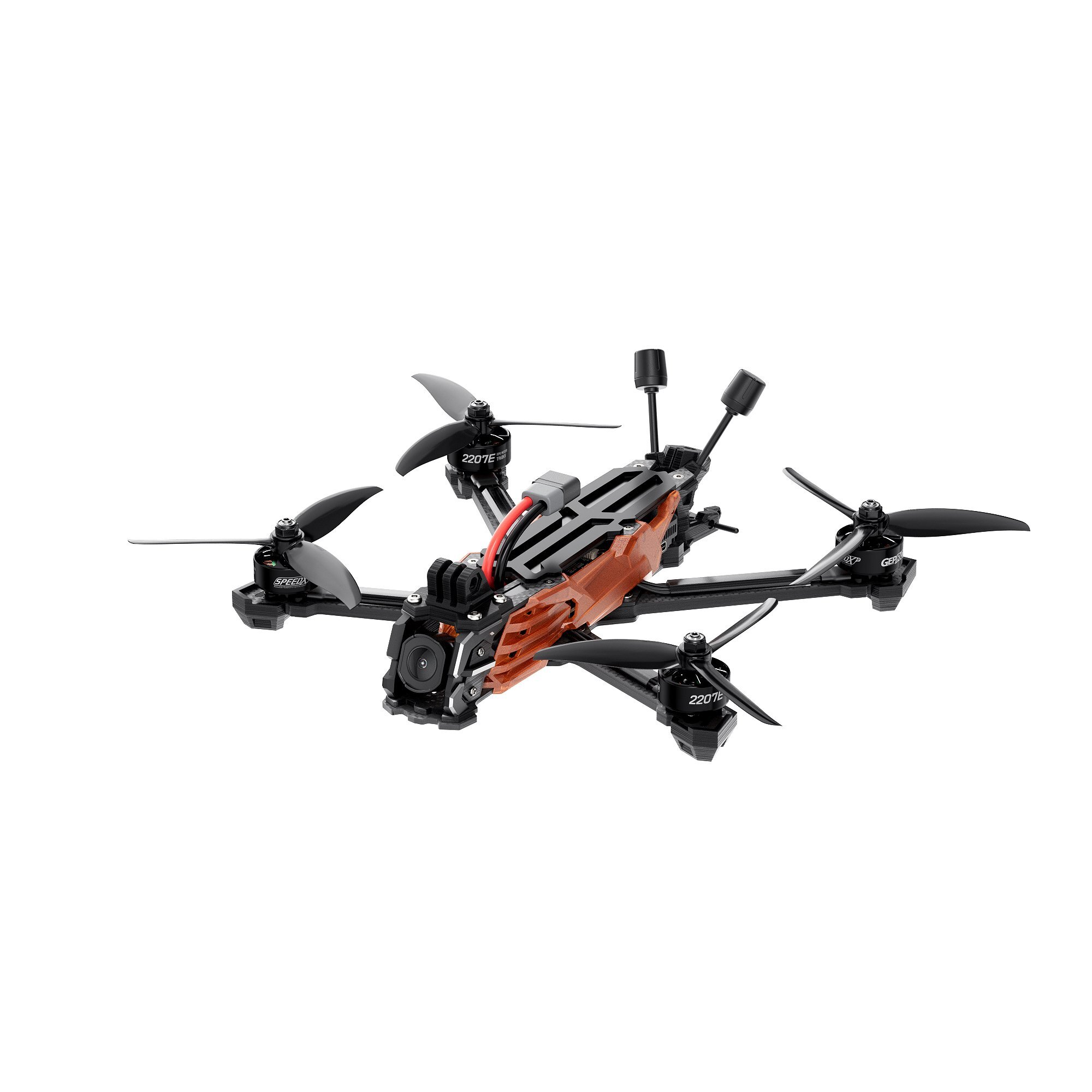

Vapor-D5 O4 Pro — фристайловый 5-дюймовый квадрокоптер, специально адаптированный под модуль DJI O4 Air Unit Pro. Это готовое решение для пилотов, которые хотят динамичный полёт с кристально чистым цифровым видео, минимальной задержкой и надёжной связью на дальних дистанциях.
Рама и структура
Рама GEP-Vapor-D5 O4 Pro спроектирована с учётом требований O4 Air Unit Pro — толстостенные пластины (2–2.5 мм) обеспечивают жёсткость, шумоизолирующие силиконовые элементы гасят вибрации, которые критичны для качества цифрового видео. Колесная база 230 мм — классический размер для фристайла. Мех-вдохновенный дизайн боковых панелей не только смотрится, но и служит практическим целям: улучшает аэродинамику и снижает турбулентность потока.
Моторы и система питания
Четыре мотора GEPRC SPEEDX2 2207E 1960 KV выдают макс. мощность 1104.7W при пиковом токе 44.57A. Это мотор для фристайла и гонок: быстрый отклик (зазор ротор-статор 0.13 мм), стойкая к перегреву обмотка (360°C), магниты N52H, подшипники NMB/NSK. Рекомендуемая батарея — 6S LiPo 1300–1800 мАч; время полёта 14–19 мин в зависимости от стиля пилотирования и нагрузки. Регулятор TAKER H60_BLS 60A 4-в-1 справляется с пиковыми токами и обеспечивает плавное управление на всех дроссель-уровнях.
Видеосистема и связь
DJI O4 Air Unit Pro — центральный элемент этого дрона. Матрица 1/1.3" записывает в 4K/120fps, поддерживает 10-бит D-Log M и ультраширокий угол обзора 155°. На FPV-видео передаёт разрешение 1080p/100fps с кодеком H.265 и минимальной задержкой. С двойной антенной дальность связи достигает 15 км, стабильность обеспечена технологией OcuSync 4. Встроенная стабилизация RockSteady работает даже при высоких скоростях полёта, что гарантирует гладкое видео в динамичных маневрах.
Управление и настройка
Полётный контроллер GEP-F722-HD v2 на базе STM32F722 интегрирует гироскоп ICM42688-P (SPI), барометр для улучшенной стабильности, и Betaflight OSD с AT7456E для информации прямо в видеопередаче. Дрон поставляется с приёмником TBS Nano RX (есть версия с GEPRC ELRS24) — выбирай по совместимости со своей аппаратурой. GPS-модуль GEP-M10 опционален, но добавляет возвратную функцию (Return-to-Home) и логирование маршрутов.
Комплект для полётов
В коробке всё для старта: готовый дрон, два набора пропеллеров GEMFAN 5136, крепление для экшн-камеры, расходники (винты разных размеров, гайки, заклёпочные гайки), два аккумуляторных ремешка и инструменты. Большинство узлов собрано, остаётся установить пропеллеры, закрепить батарею и привязать приёмник к своей аппаратуре.
Характеристики
- Модель: Vapor-D5 O4 Pro
- Колесная база: 230 мм
- Рама: GEP-Vapor-D5 O4 Pro (верхняя/средняя пластина 2,0 мм, нижняя 2,5 мм, рукоятка 5,0 мм)
- Полётный контроллер: GEP-F722-HD v2 (STM32F722)
- Гироскоп: ICM42688-P (SPI)
- Барометр: встроенный
li>OSD: Betaflight OSD с AT7456E- Регулятор оборотов: TAKER H60_BLS 60A 4-в-1
- Видеопередатчик: DJI O4 Air Unit Pro с разрешением 1080p/100fps и дальностью передачи до 15 км
- Камера: O4 Pro с матрицей 1/1.3" и углом обзора 155°, запись 4K/120fps
- Антенна: оригинальная O4 Pro
- Моторы: GEPRC SPEEDX2 2207E 1960 KV (макс. мощность 1104.7W)
- Пропеллеры: GEMFAN 5136
- Разъём питания: XT60
- GPS: GEP-M10 GPS (опциональный)
- Приёмник: TBS Nano RX или GEPRC ELRS24 (PNP версия)
- Рекомендуемая батарея: 6S LiPo 1300–1800 мАч
- Время полёта: 14–19 мин
- Вес: 428 г ± 5 г
Комплект поставки
- Готовый квадрокоптер Vapor-D5 O4 Pro
- Пропеллеры GEMFAN 5136 (2 комплекта)
- Противоскользящие накладки для аккумулятора (2 шт.)
- Аккумуляторные ремешки M20×250 мм (2 шт.)
- Боковая панель Vapor
- Крепление для GoPro
- Набор запасных винтов: M3×10 мм (6 шт., круглая головка), M3×8 мм (6 шт., круглая головка), M3×6 мм (2 шт., плоская головка), M5×28 мм (1 шт.), M5 фланцевая гайка (1 шт.), M3 заклепочные гайки (4 шт.)
- Г-образная отвёртка 1.5 мм
- Г-образная отвёртка 2.0 мм
