Технические характеристики:

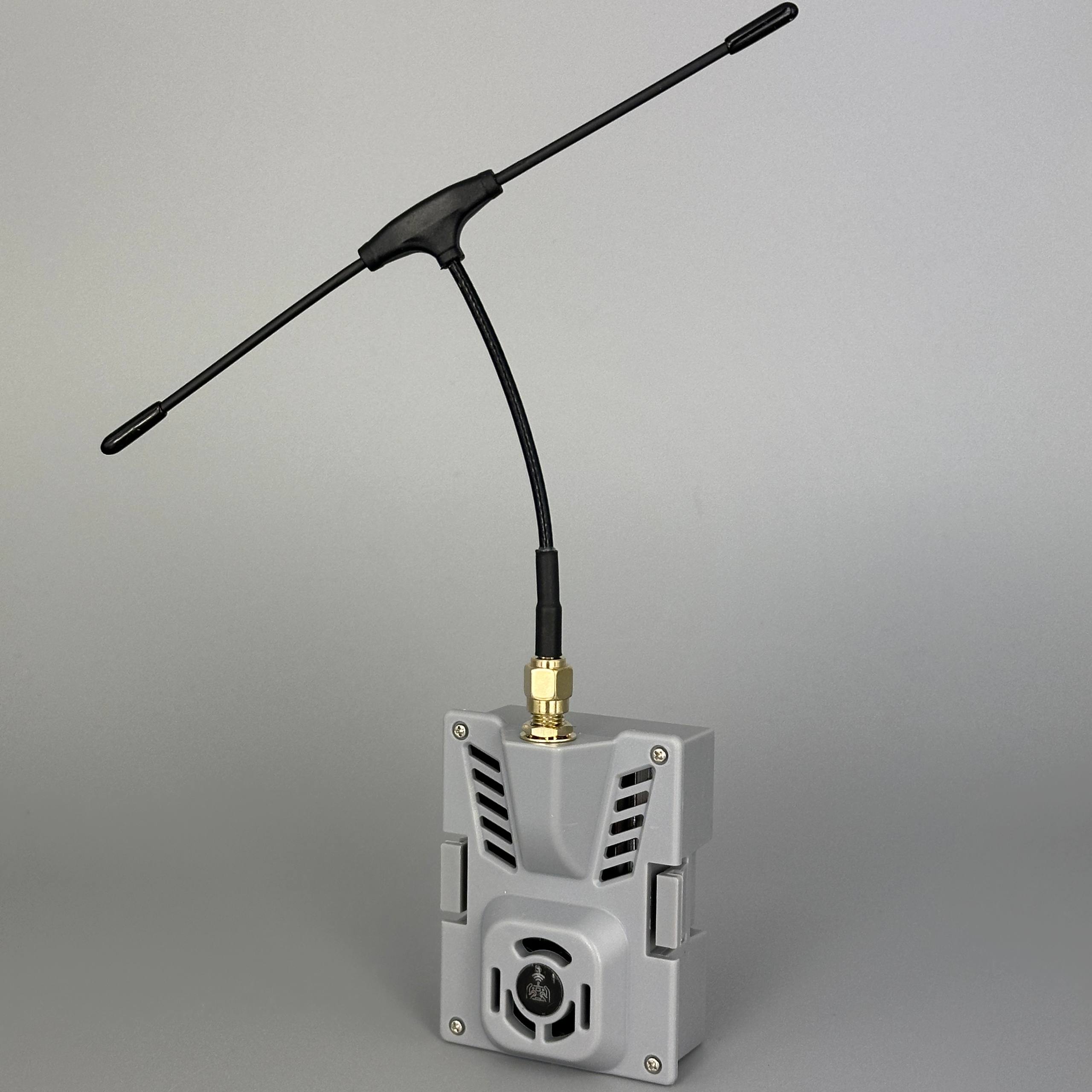

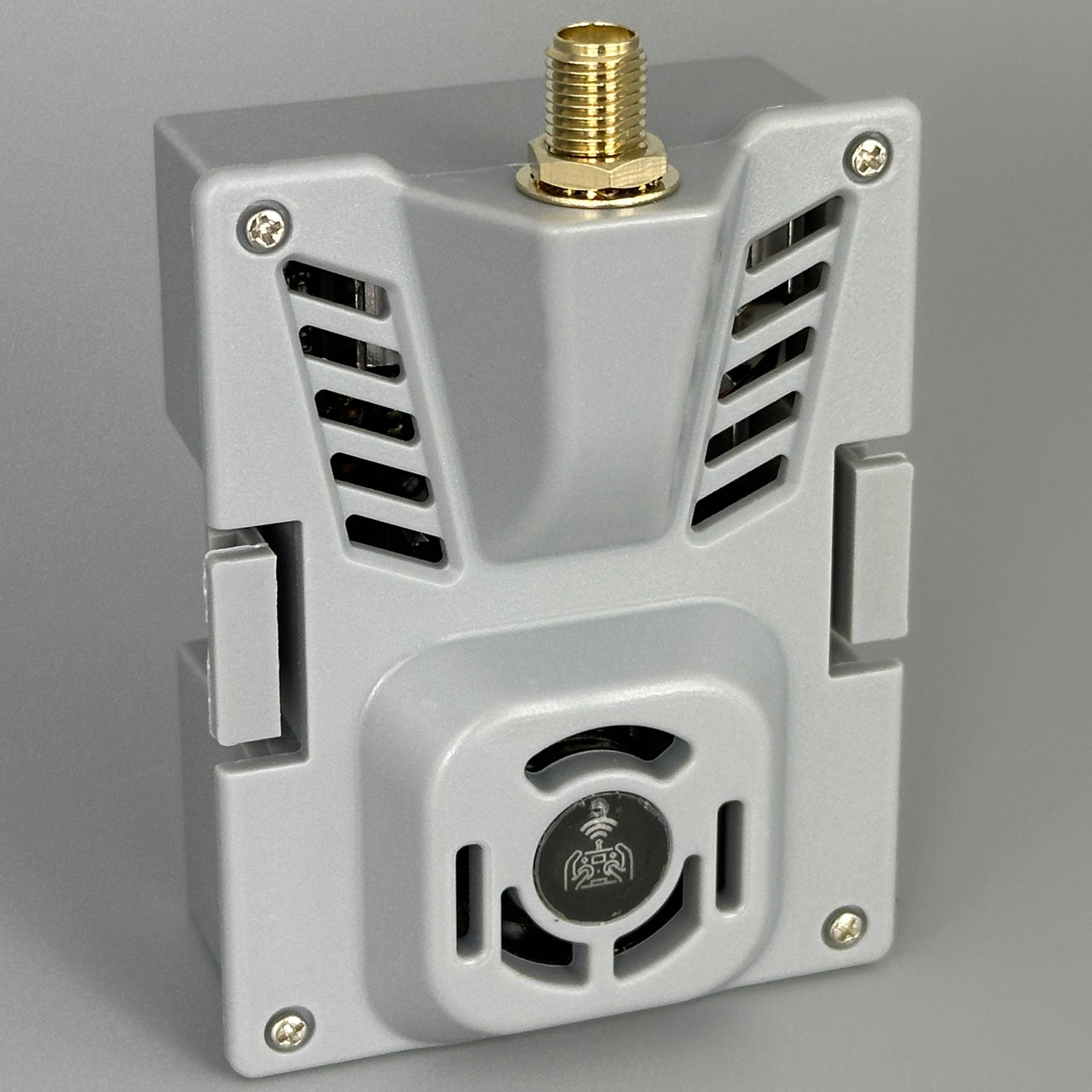

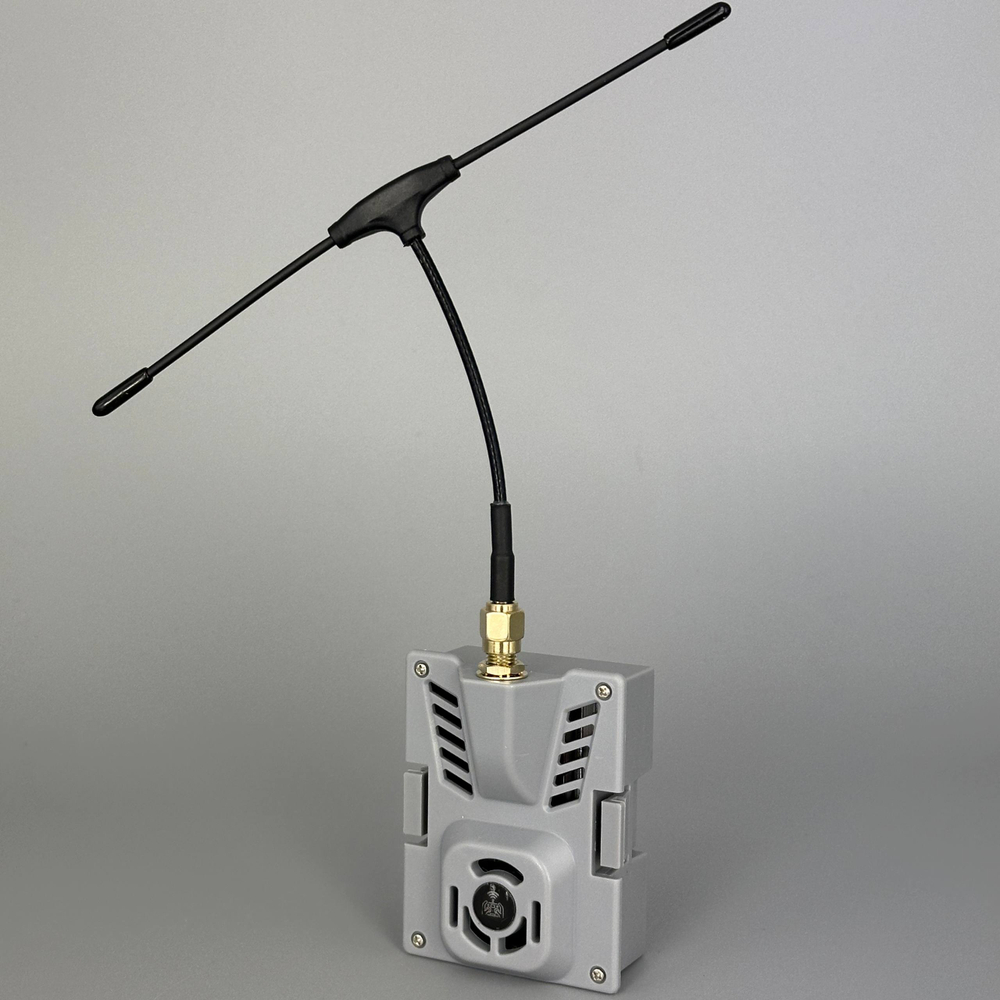

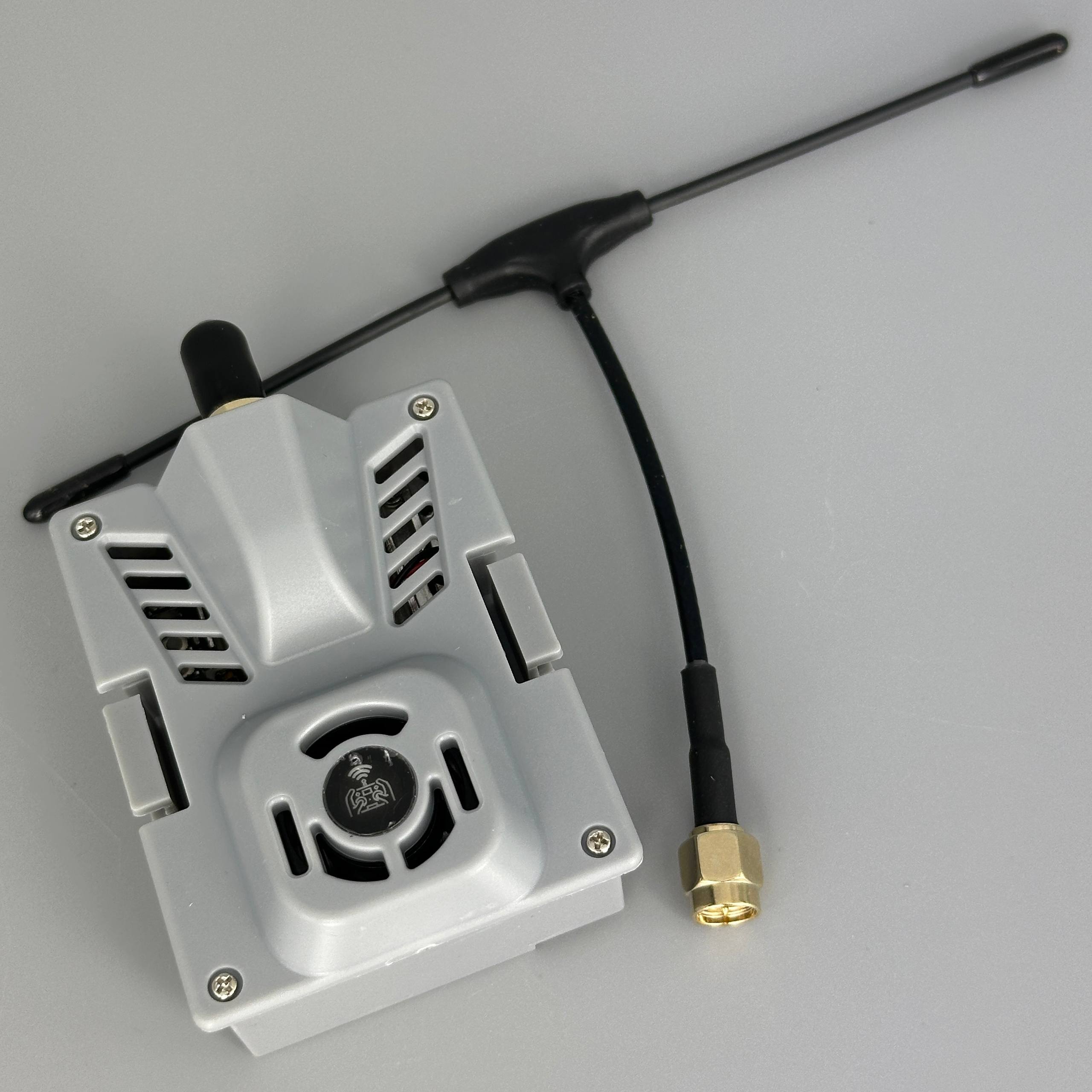

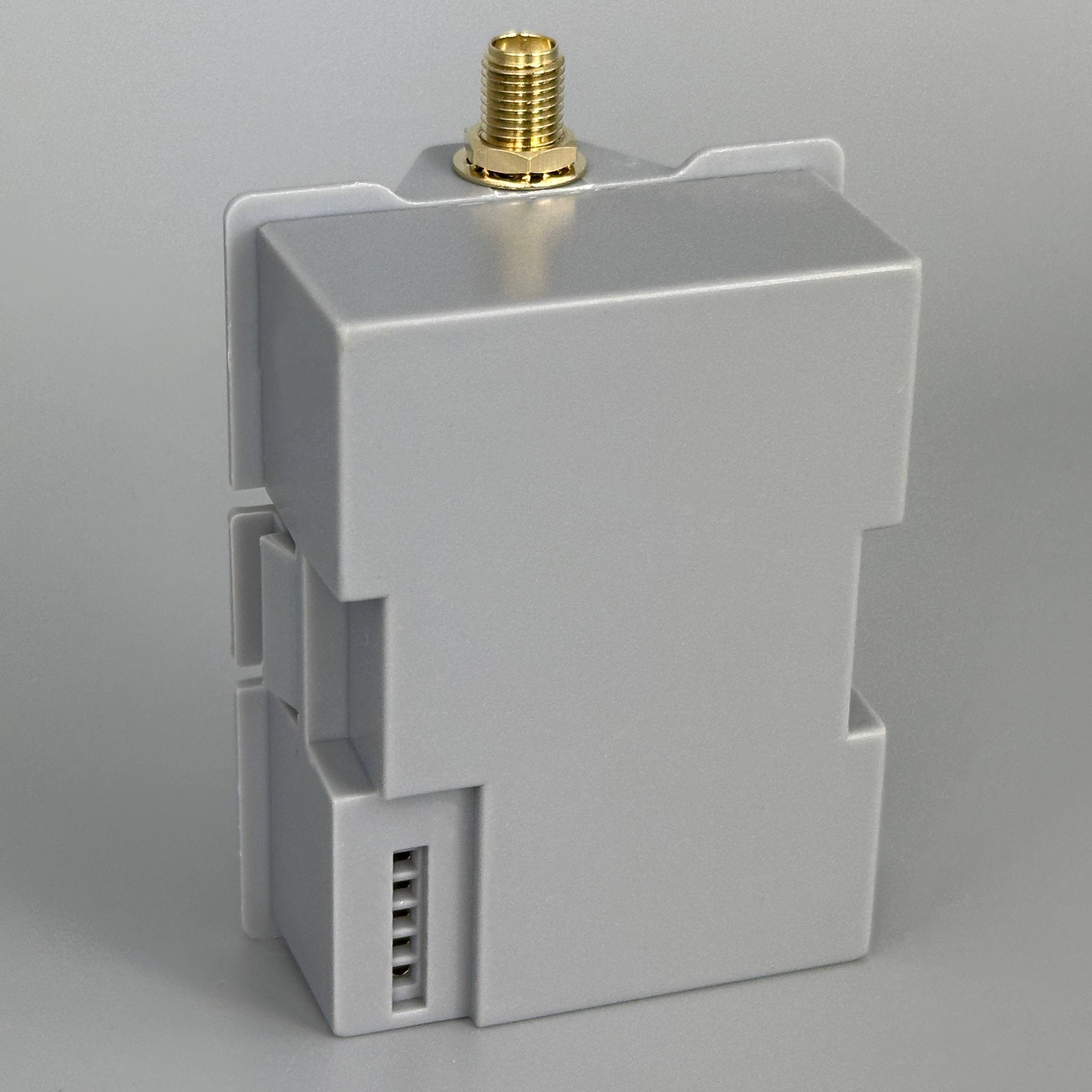

ES900TX :
Микроконтроллер: ESP32 + ESP8285
Размеры: 55 мм * 39 мм * 11 мм
Вес: 9,2 грамма (только модуль TX)

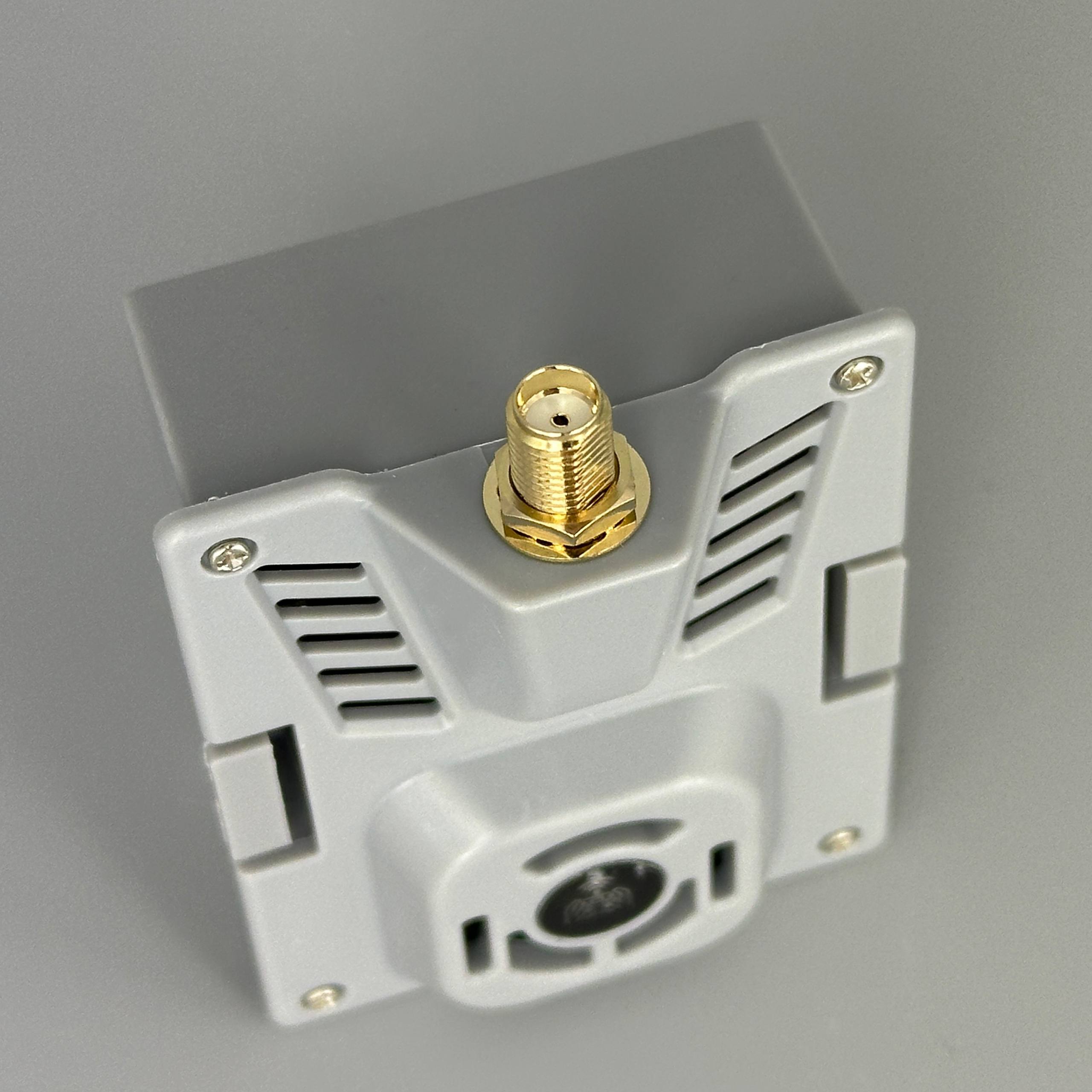

Разъем антенны: SMA
Входное напряжение питания: 5~13 В, рекомендуется 5~9 В
Частота радиочастоты на выбор: 915 МГц или 868 МГц (ЕС)
Максимальная выходная мощность: >30 дБм

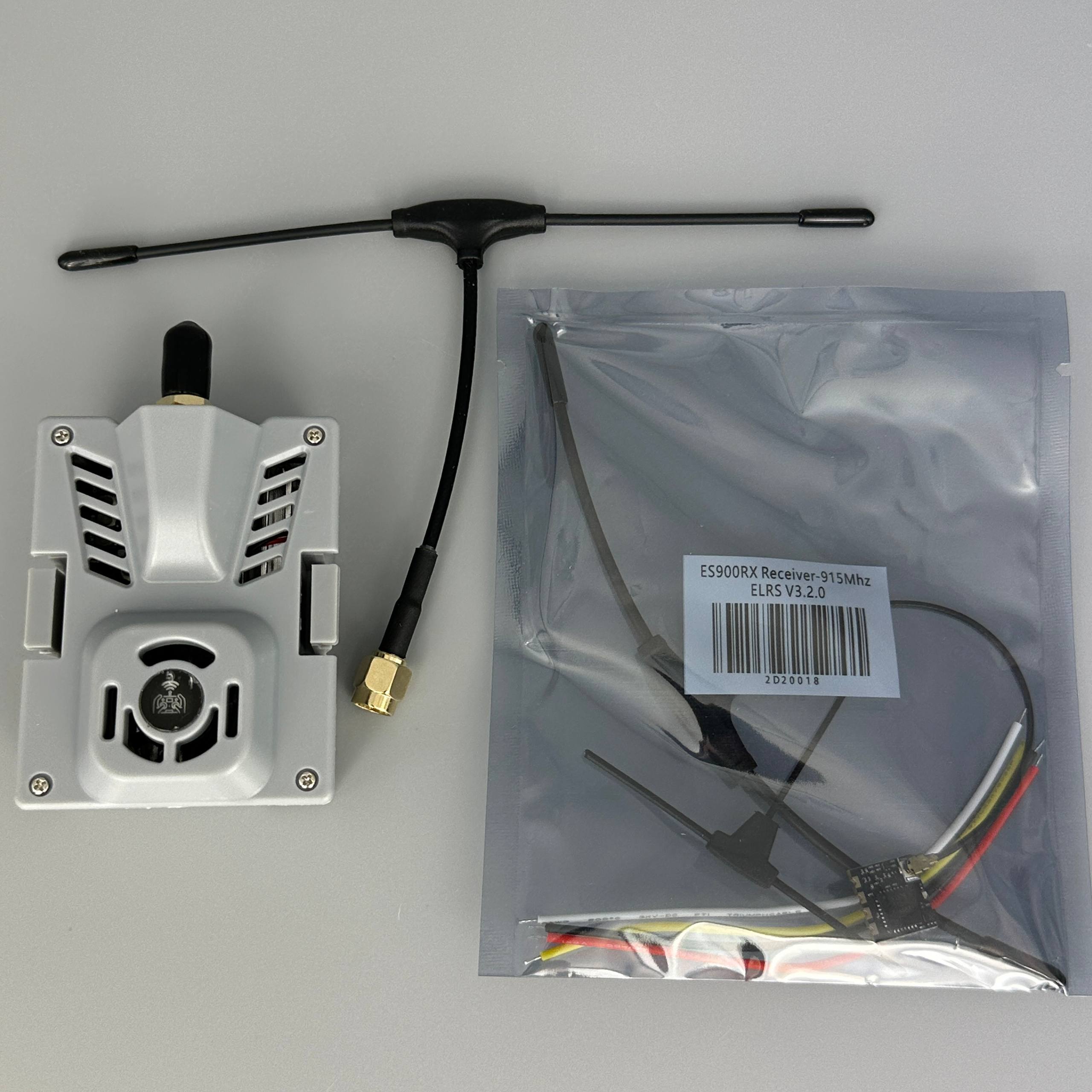

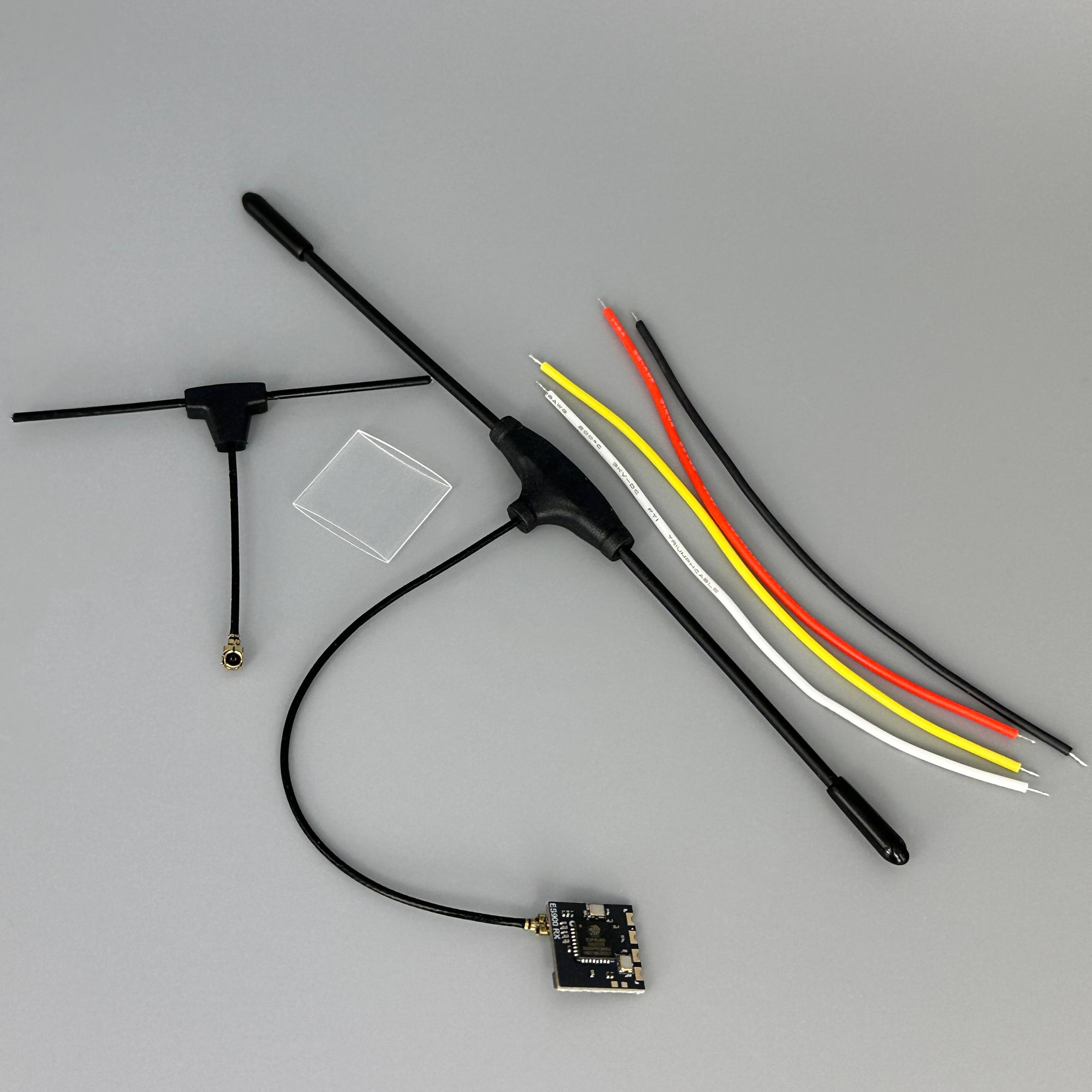

ES900RX :
Микроконтроллер: ESP8285
Входное напряжение питания: 5 В
Рабочий ток: ~100
мА Протокол приема-полёта: CRSF
Частота радиочастоты (опционально): 915 МГц или 868 МГц (ЕС)
Размеры: 12 мм * 12 мм * 3 мм
Вес: 0,60 грамма (без антенны)
Разъем антенны: IPEX1
Выход телеметрии Мощность: <17 дБм
Процедура привязки:
Подайте питание на ES900RX, подождите, пока красный светодиод на ES900RX не погаснет, немедленно выключите питание, а затем повторите описанные выше шаги. При третьем включении питания красный светодиод начнет быстро мигать в два раза, что означает, что ES900RX переходит в режим привязки.
Вставьте модуль ES900TX в радиопередатчик и выберите режим External RF с протоколом CRSF. Затем найдите меню ELRS в настройках радиосистемы. Войдите в ELRS и нажмите [Bind]. Красный светодиод на модуле ES900RX погаснет, затем начнет медленно мигать и, наконец, загорится постоянно. Это означает успешное сопряжение.
Обновление прошивки ES900RX через Wi-Fi:
Переведите ES900RX в режим привязки, затем подождите около 1 минуты и не выполняйте привязку. После этого ES900RX автоматически перейдет в режим Wi-Fi, и вы сможете подключиться к точке доступа Wi-Fi «ExpressLRS RX», введя пароль «expresslrs».
Перейдите на сайт обновления прошивки, введя «10.0.0.1», выберите нужную прошивку и нажмите «Обновить». Подождите около 1-2 минут, процесс обновления завершится, и вы увидите сообщение «Обновление прошивки успешно завершено и перезагрузка», что означает, что обновление закончено.
