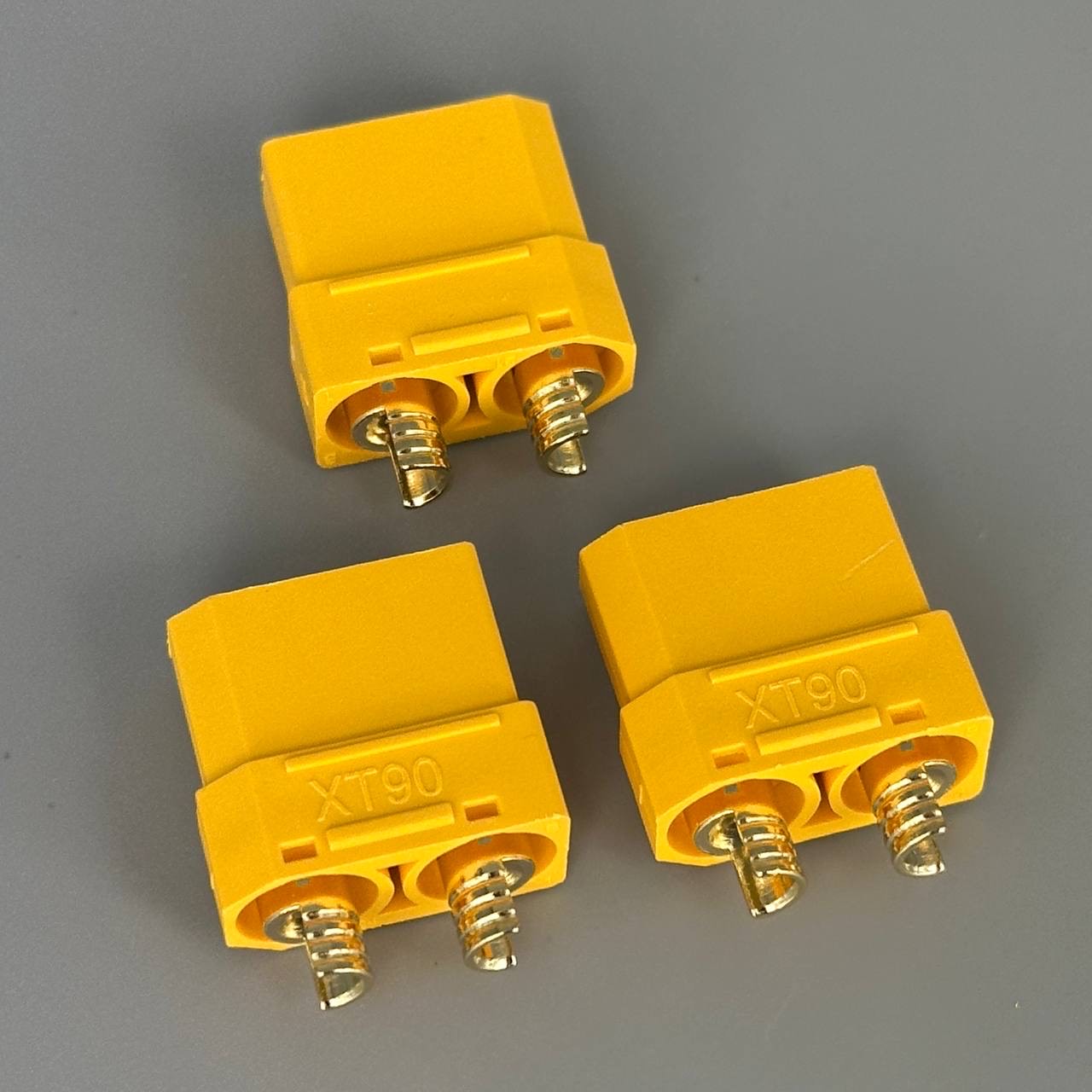

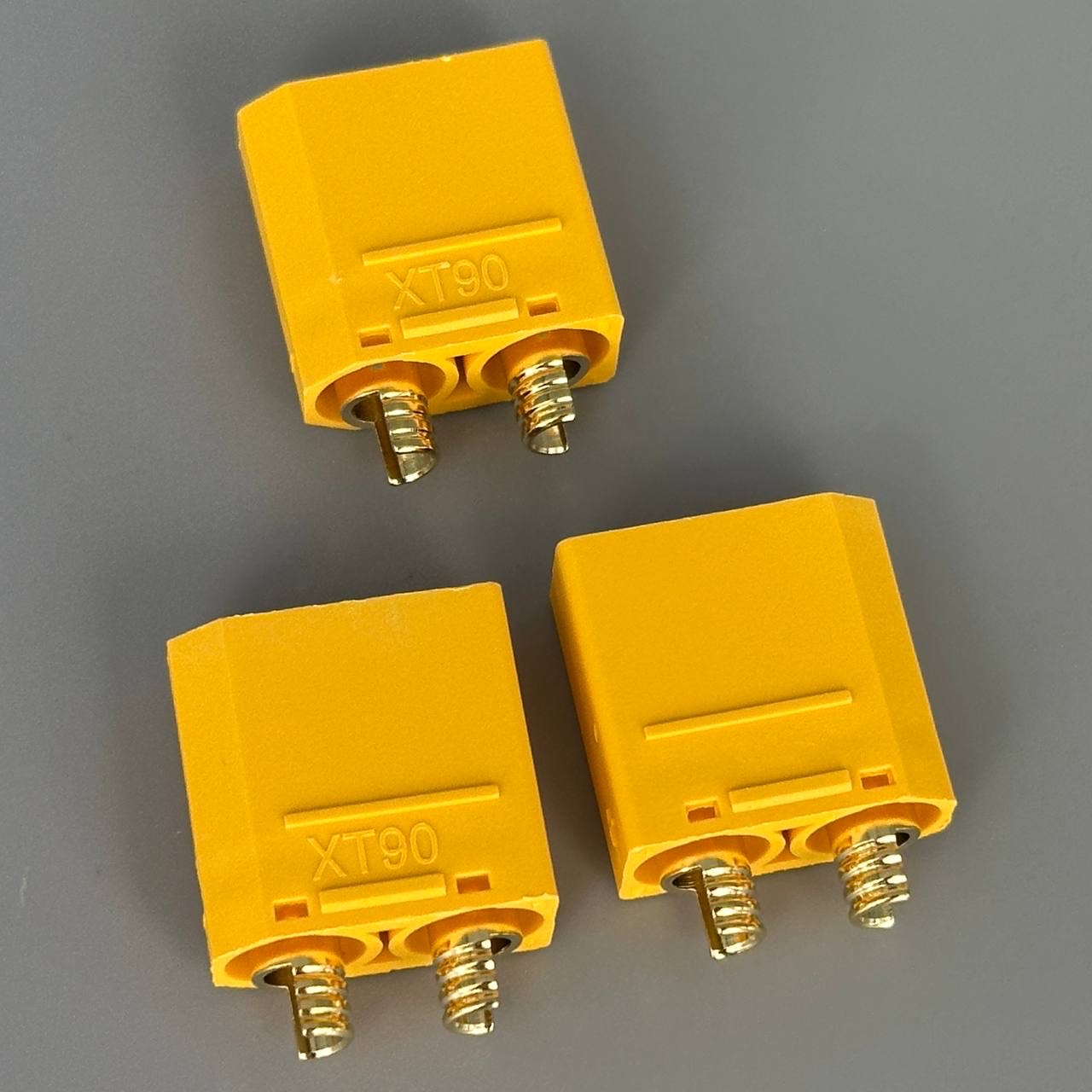

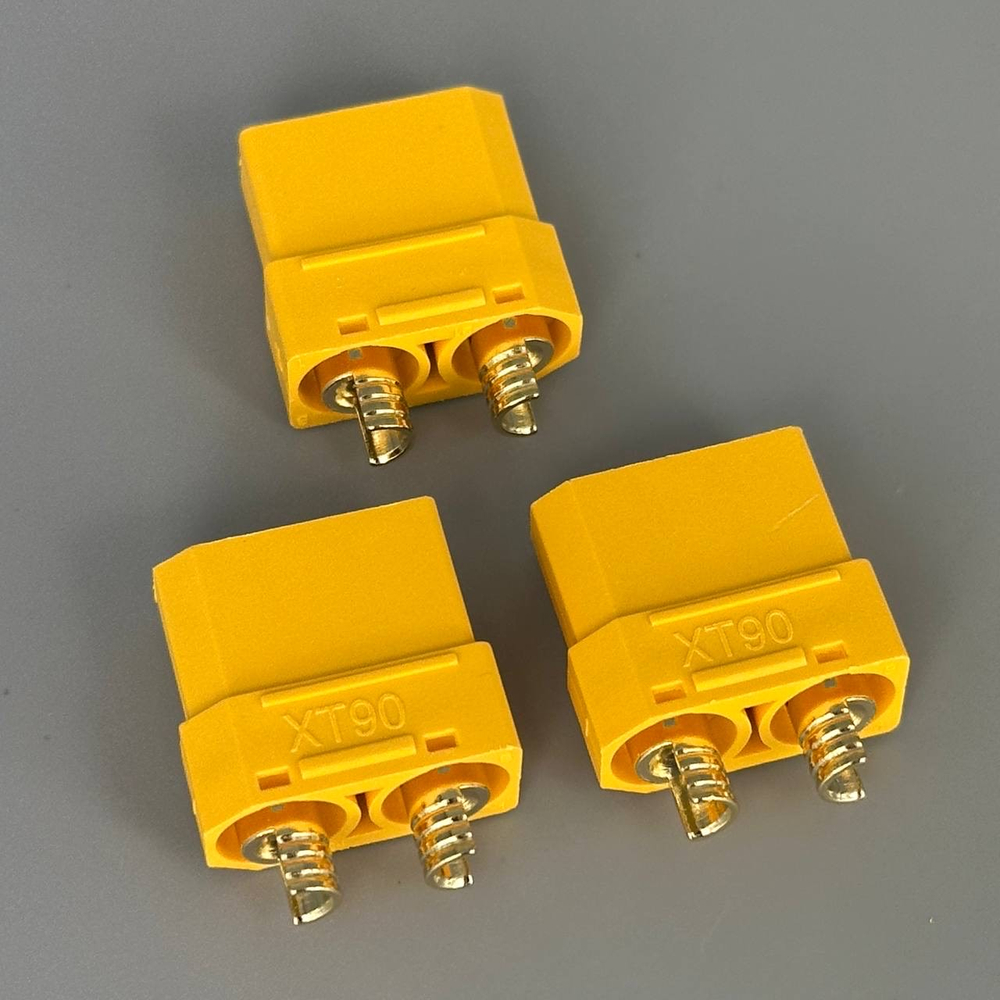

Нейлоновые разъемы XT90 папа/мама (3 Пары)

Что это такое

XT90 — один из самых надёжных силовых разъёмов для высокотоковых приложений в дронах, радиоуправляемых моделях и электротранспорте. Позолоченные контакты большой площади обеспечивают минимальное сопротивление и стабильное соединение даже при интенсивном использовании.

Конструкция и материалы

Разъём состоит из двух отдельных частей — «папа» и «мама». Корпус выполнен из высокотемпературного нейлона (класс UL94V-0), устойчивого к перегреву. Позолочение контактов предотвращает окисление и обеспечивает надёжный контакт. Диаметр клемм 4,5 мм рассчитан на провода сечением до 5,3 кв.мм.

Электрические параметры

Разъём выдерживает постоянный ток до 40 А и пиковый ток до 90 А. Номинальное напряжение — 500 В постоянного тока, что обеспечивает совместимость с батареями от 1S до 6S LiPo и выше. Сопротивление контактов всего 0,30 мОм минимизирует потери энергии на соединении.

Диапазон применения

XT90 используются в квадрокоптерах, мультикоптерах, самолётах с электромоторами, электросамокатах, гироскутерах и системах резервного питания. Конструкция разъёма исключает неправильное подсоединение аккумулятора и обеспечивает долгий срок службы при интенсивной эксплуатации.

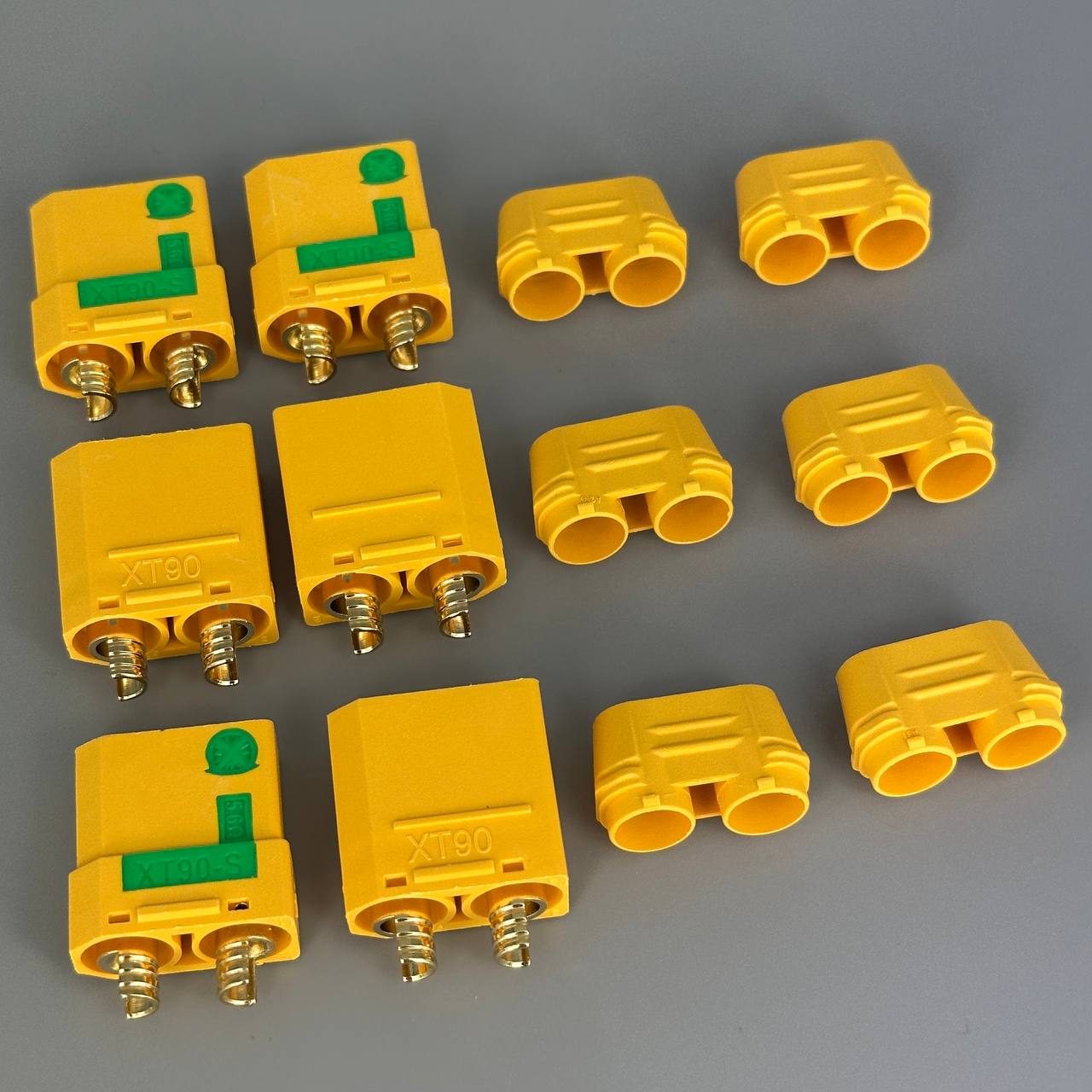

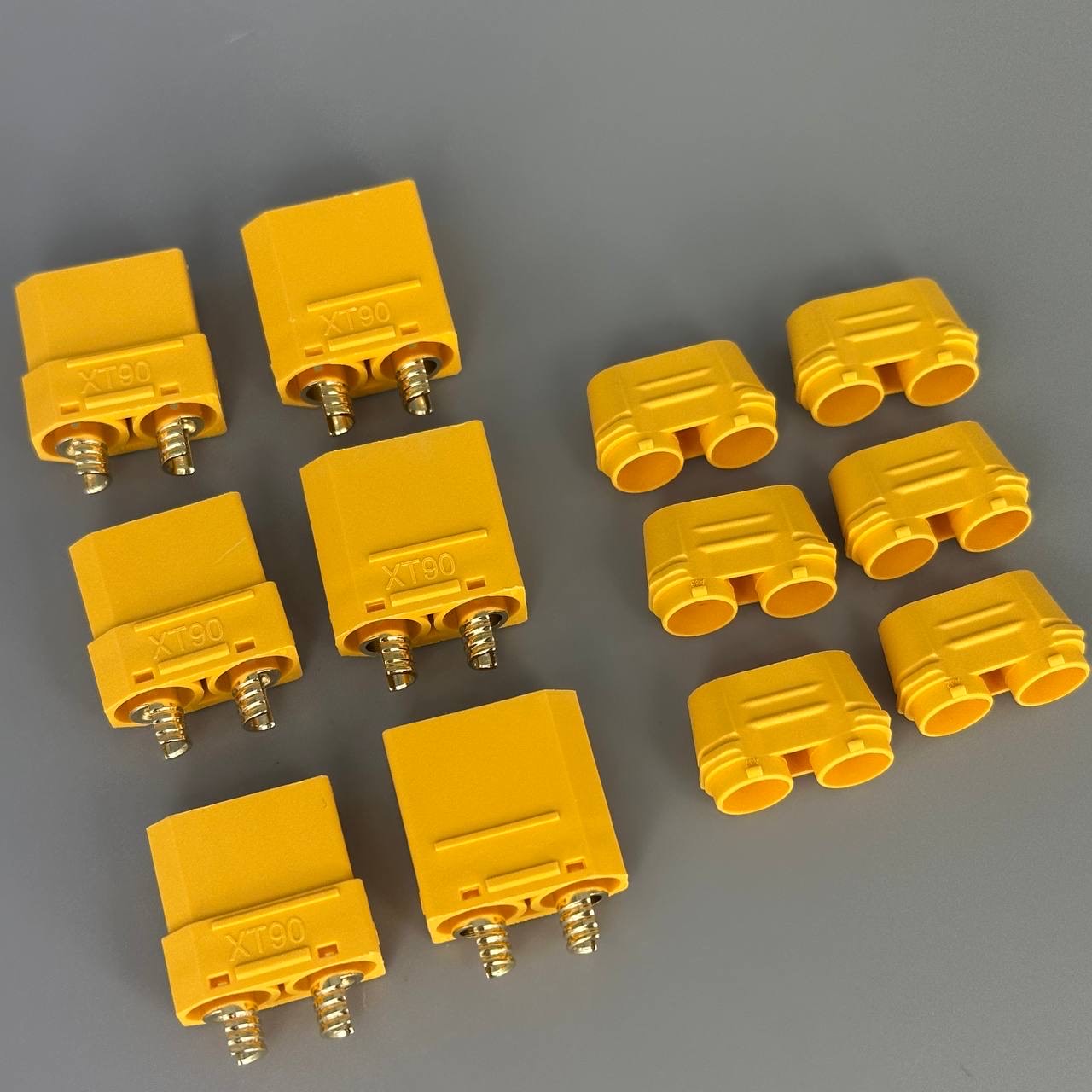

Комплект из трёх пар

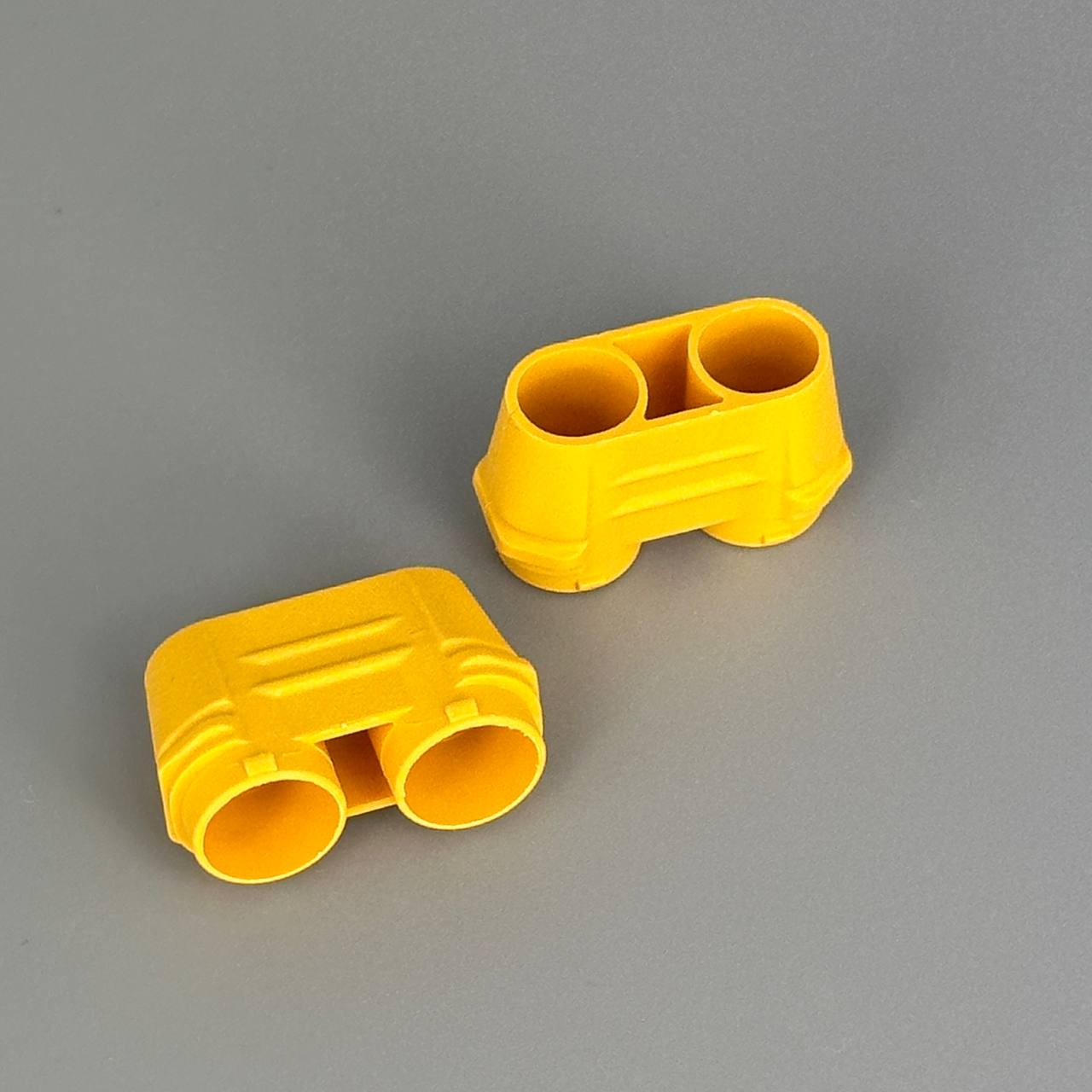

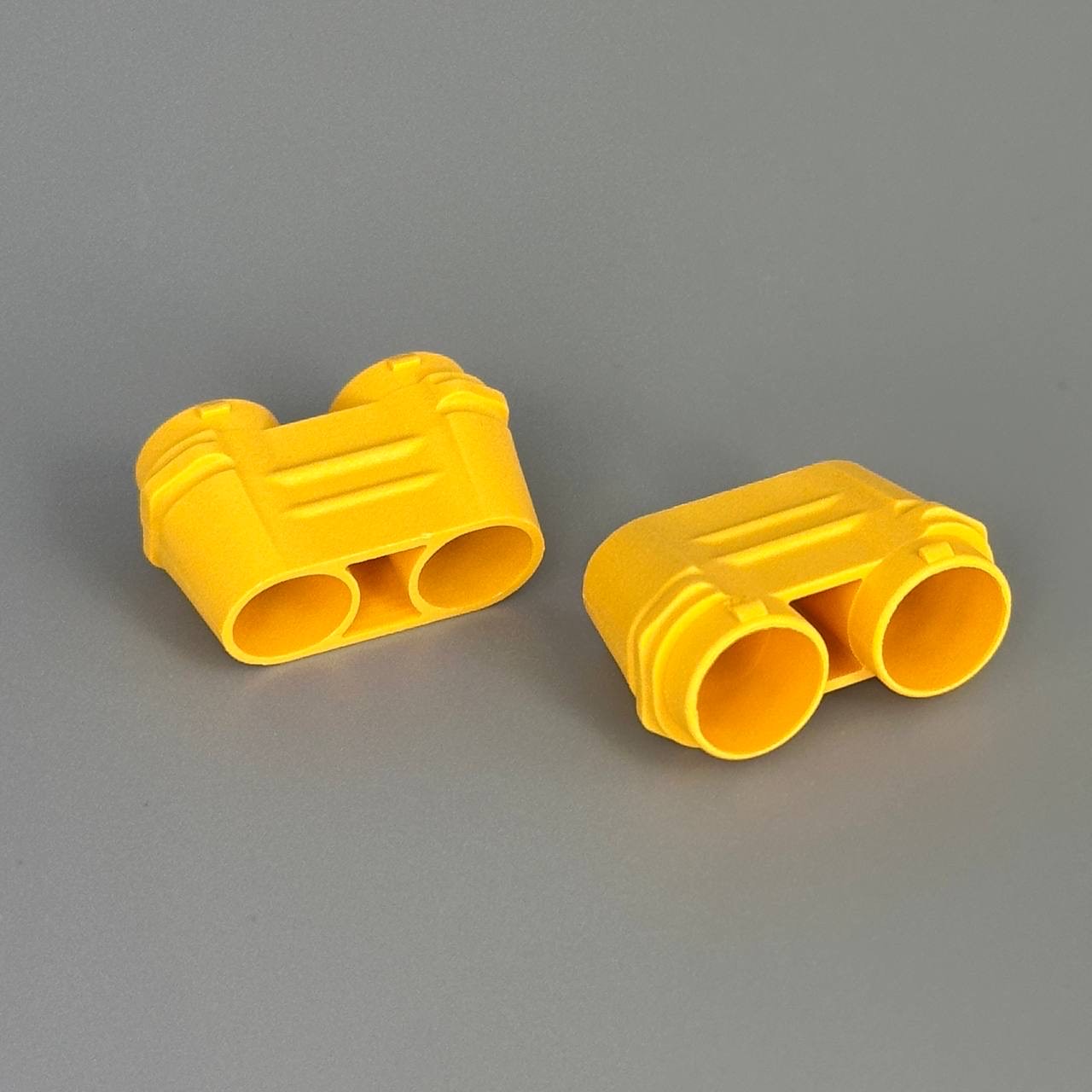

Набор содержит три полных пары разъёмов (папа + мама). Это позволяет оснастить несколько аккумуляторов, контроллеров или создать несколько готовых кабельных сборок для разных устройств. Каждый разъём поставляется с защитной заглушкой.

Характеристики

• Тип разъёма: силовой разъём XT90 (папа/мама)
• Материал корпуса: нейлон, устойчивый к высоким температурам
• Контакты: 5 мм позолоченные bullet-контакты
• Номинальное напряжение: DC 500 В
• Постоянный ток: 40 А
• Максимальный пиковый ток: 90 А+
• Диаметр клемм: 4,5 мм
• Рекомендуемый размер кабеля: 10 AWG (5,3 кв.мм)
• Рабочая температура: от −20 до 120°С
• Сопротивление контактов: 0,30 мОм
• Вес разъёма: папа — 7 г, мама — 6 г
• Класс горючести корпуса: UL94V-0

Комплект поставки

1. Разъём XT90 «папа» — 3 штуки
2. Разъём XT90 «мама» — 3 штуки

Важно: разъём «папа» устанавливается на кабель нагрузки (контроллер, ESC), разъём «мама» — на батарею. Конструкция исключает неправильное подсоединение.
