Патч антенна 5.8G 9.4dBi RP-SMA

Что это и для кого

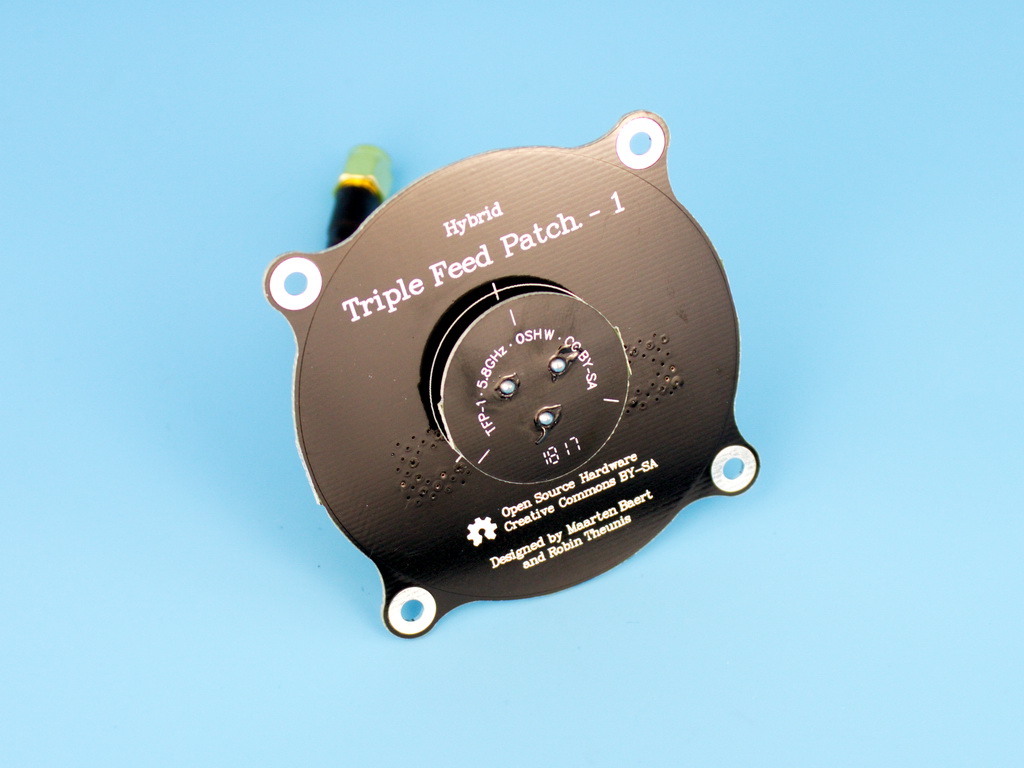

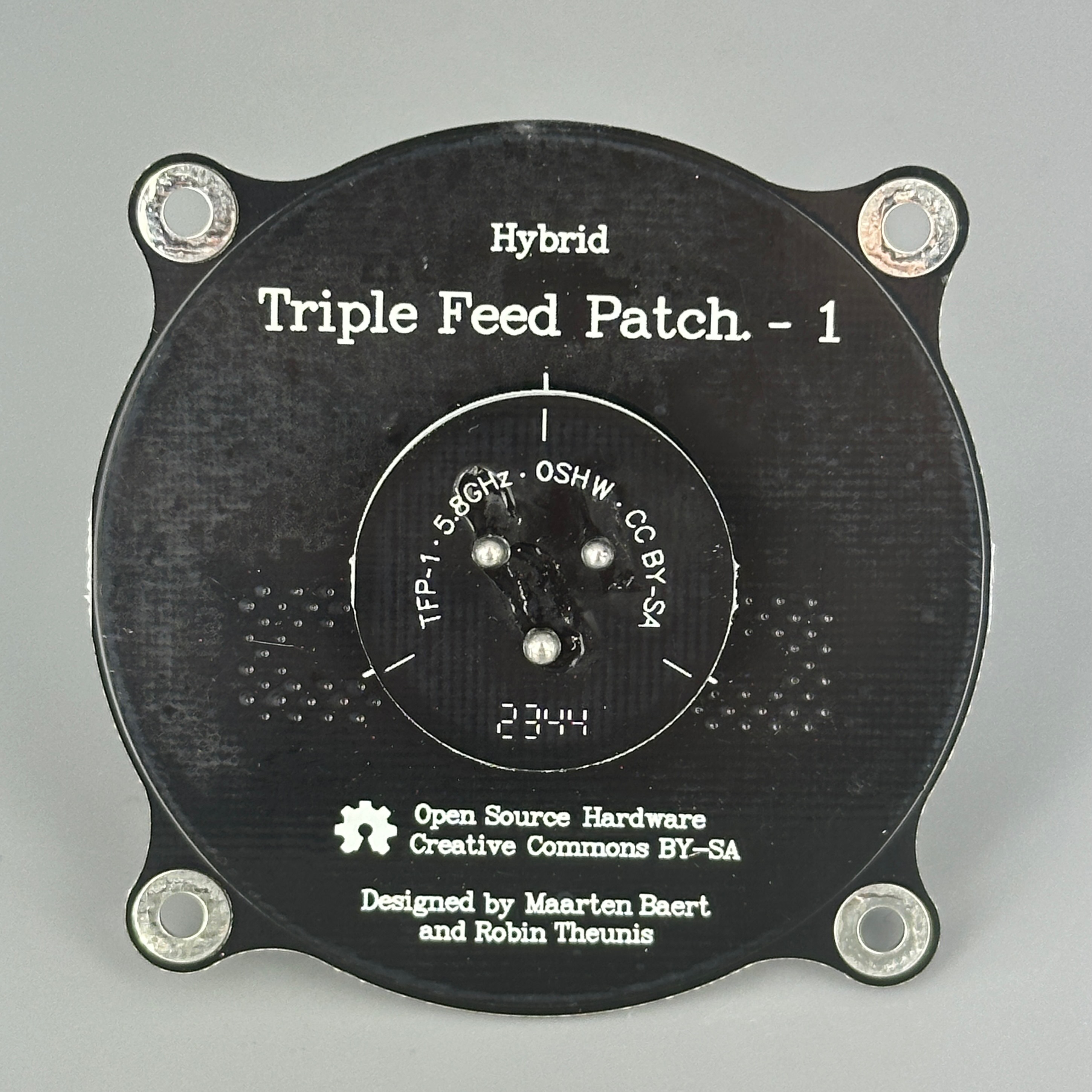

Направленная патч-антенна 5,8 ГГц для приёма видеосигнала на FPV-очки или приёмник. Предназначена для пилотов, совершающих полёты на дальние дистанции или нуждающихся в стабильном сигнале в условиях сложной радиоэкологии. Узкая диаграмма направленности обеспечивает хороший приём именно в зоне полёта дрона.

Характеристики антенны

Усиление 9,4 дБи при ширине луча 55° позволяет охватывать значительную область пространства, не требуя точного наведения на дрон. Низкий КСВ менее 1,22 гарантирует эффективное согласование с кабелем и минимизирует потери энергии. Полоса пропускания 660 МГц (5,47–6,13 ГГц) охватывает весь стандартный видеоканал FPV 5,8 ГГц.

Разъём RP-SMA и совместимость

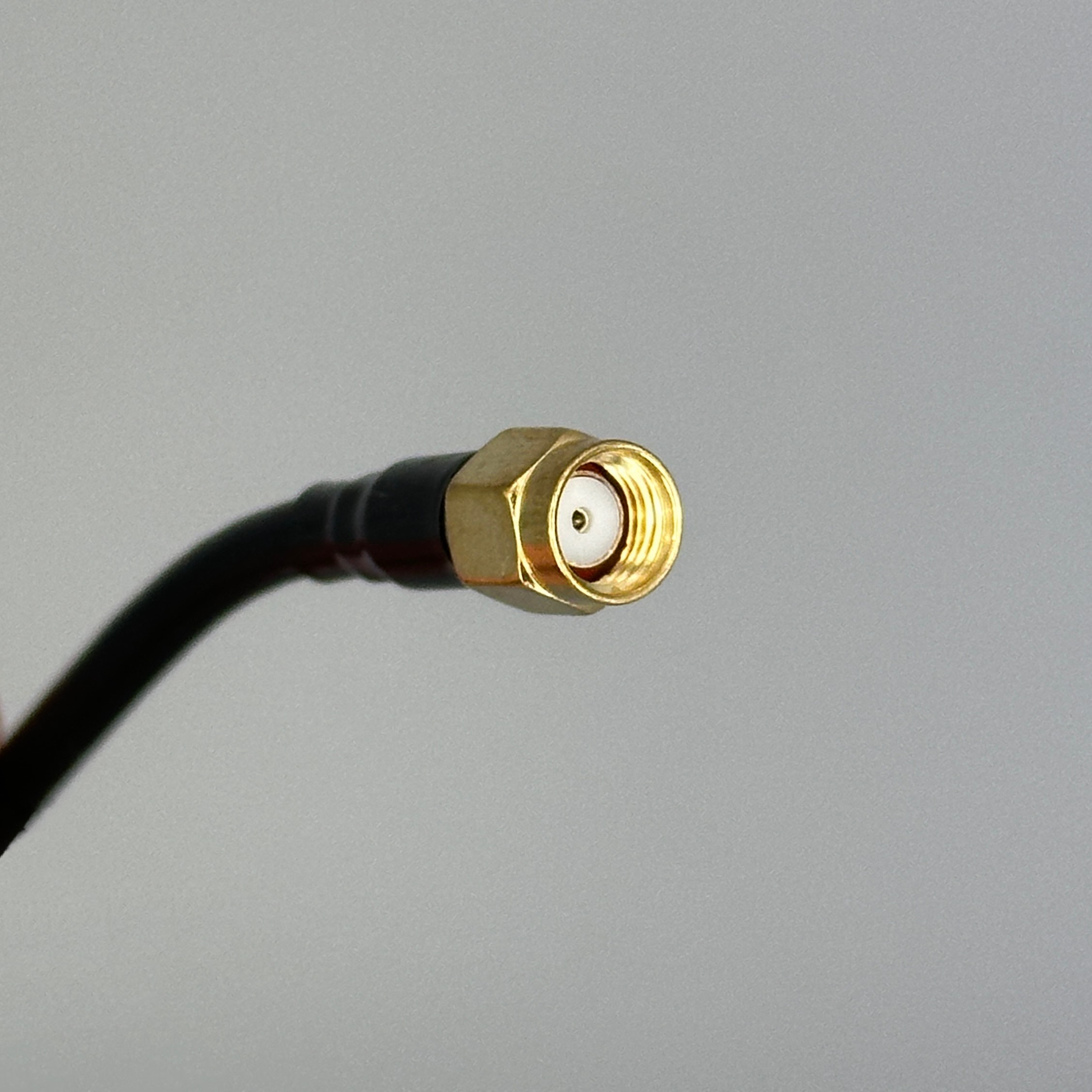

Разъём обратной полярности (RP-SMA) предотвращает несанкционированное соединение с несовместимым оборудованием. Проверьте тип разъёма на видеоприёмнике перед покупкой. Антенна рассчитана на импеданс 50 Ом; для полноты системы рекомендуется использовать нагрузку сопротивлением 50 Ом на неиспользуемый порт приёмника.

Применение

Подходит для полётов дальнего радиуса, съёмки с дрона в условиях городской застройки или лесистой местности, где прямая видимость затруднена. Может использоваться как в системах FPV-очков, так и со стационарными видеоприёмниками для наземной станции пилота.

Характеристики

• Частота: 5,8 ГГц
• Разъём: RP-SMA
• Полоса пропускания: 660 МГц (5,47–6,13 ГГц)
• КСВ: <1,22 (на центральной частоте)
• Усиление: 9,4 дБи
• Ширина луча: 55° (горизонтальная и вертикальная)
• Сопротивление: 50 Ом

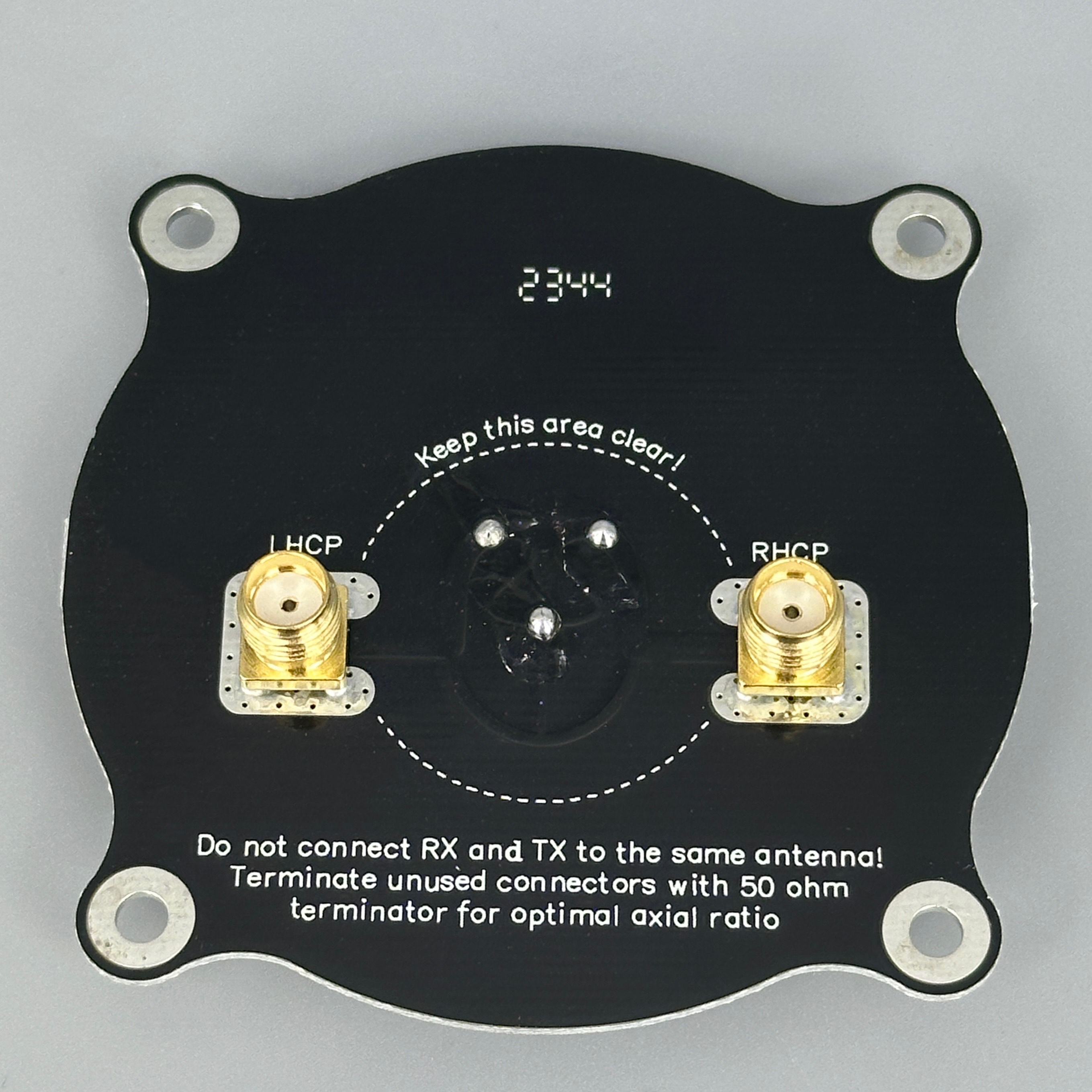

Для обеспечения наибольшей эффективности на свободный разъём антенны необходимо установить нагрузку 50 Ом (доступна в сопутствующих товарах).
