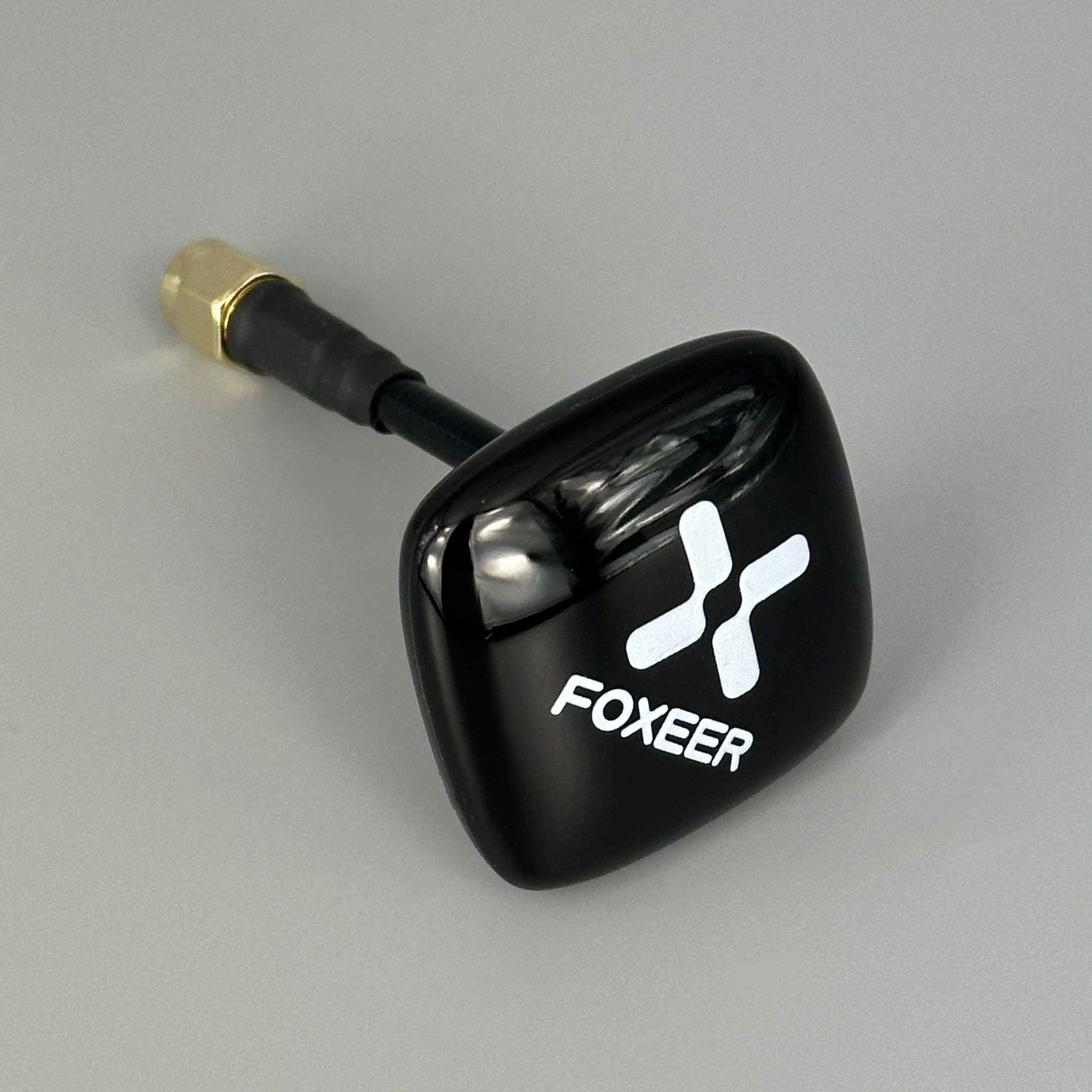

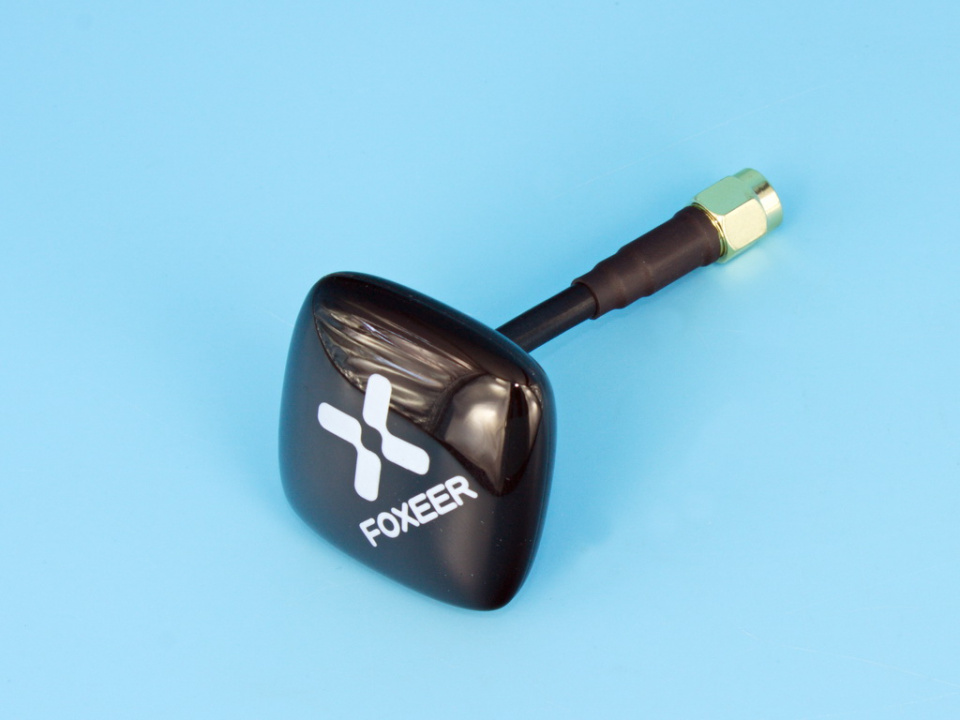

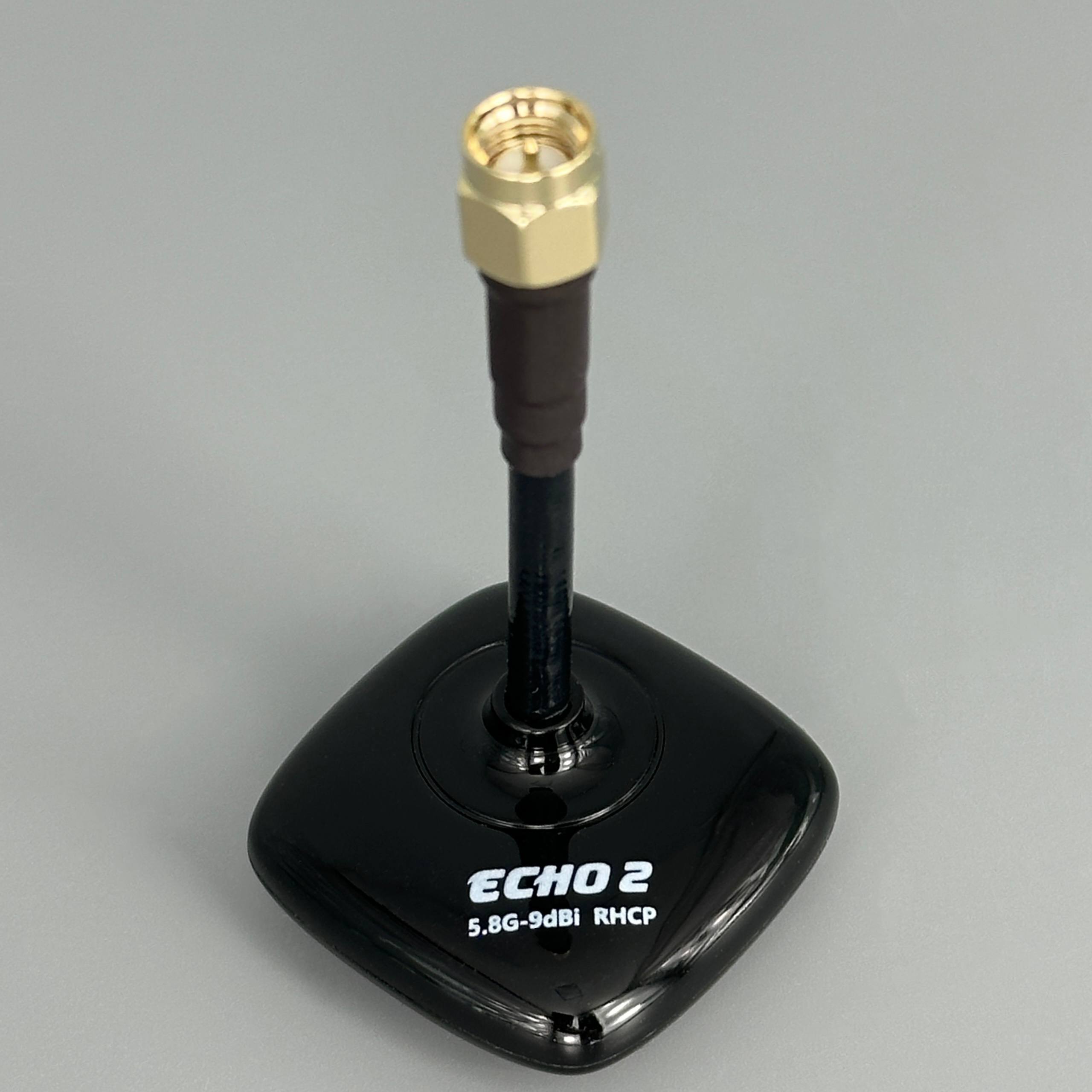

Патч антенна Foxeer 8DBi Echo 2 на ножке RHCP/RPSMA PA1508

Направленная патч-антенна для дальних полётов

Echo 2 — это компактная приёмная патч-антенна, разработанная специально для пилотов FPV, которые летают на дальние дистанции. Благодаря усилению в 9 dBi, она обеспечивает значительно больший выигрыш сигнала по сравнению с омнидиректиональными антеннами, при этом оставаясь лёгкой (10.4 г) и просто устанавливаемой на очках.

Конструкция и материалы

Антенна изготовлена из PCB и ABS с использованием технологии микрополосковой печатной платы. Такая конструкция обеспечивает высокую эффективность излучения (98%) и надёжную работу в диапазоне 5.5–6.0 ГГц без потерь сигнала на кабеле питания.

Поляризация RHCP и электрические параметры

RHCP поляризация (правая круговая) означает, что антенна совместима с видеопередатчиками и квадрокоптерами, использующими аналогичный стандарт. КСВ менее 1.15 свидетельствует об отличном согласованию с 50-омной системой, а диаграмма направленности 120°–70° создаёт узкий, управляемый лепесток для приёма с максимальной чувствительностью.

Области применения

Идеальна для дальнобойных полётов, соревнований на длинные дистанции и любых ситуаций, где требуется максимальный прирост сигнала в конкретном направлении. Разъём RP-SMA позволяет быстро менять антенны в полевых условиях.

Характеристики

• Тип: Патч-антенна направленная
• Центральная частота: 5.8 ГГц
• Усиление: 9 dBi
• Полоса пропускания: 500 МГц (5.5–6.0 ГГц)
• КСВ: менее 1.15 на центральной частоте
• Поляризация: RHCP (правая круговая)
• Диаграмма направленности: 120°…70° (−3 dBi)
• Импеданс: 50 ом
• Эффективность излучения: 98%
• Материал: PCB + ABS

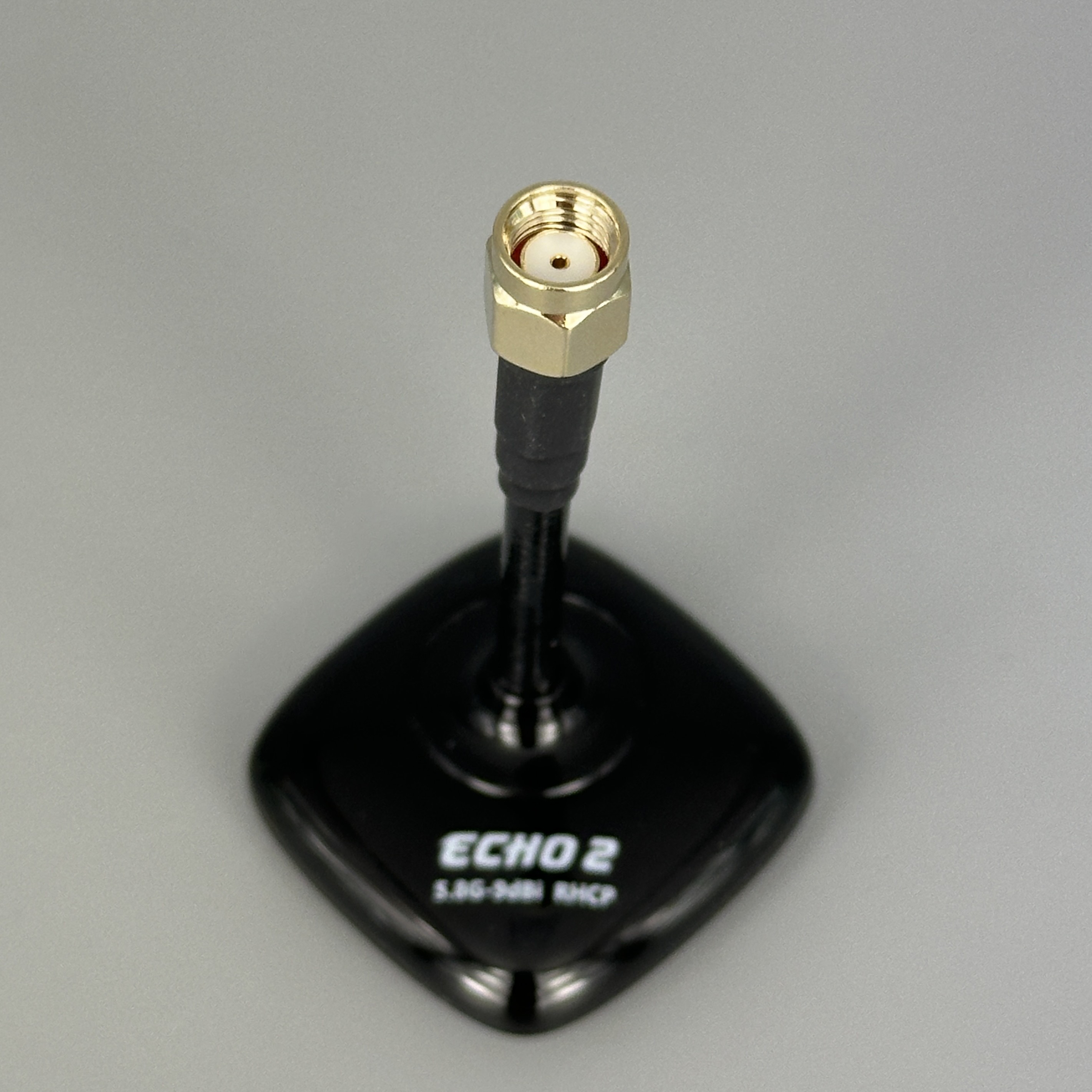

• Разъём: RP-SMA
• Вес: 10.4 г
• Габариты: 34×34×61 мм

Комплект поставки

1. Антенна Foxeer Echo 2 8DBi с креплением на ножке
2. RP-SMA коннектор

Проверьте совместимость разъёма (RP-SMA) с вашим оборудованием перед покупкой. Для исправления полярности сигнала при необходимости потребуется антенна с LHCP поляризацией.
