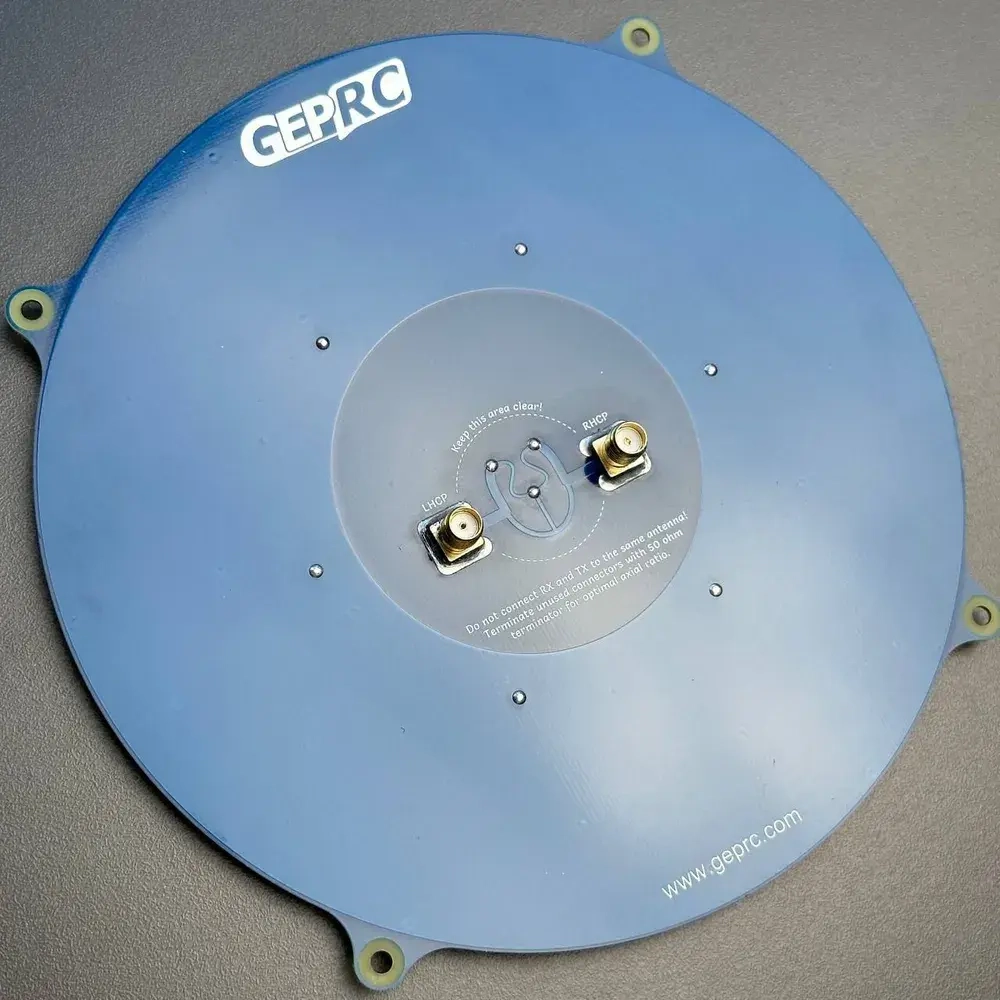

Патч-антенна GEPRC Antenna 5.8G 14.4dBi Triple Feed Patch Array ( Sma Male)

Высокоусильная направленная антенна для дальних полётов

GEPRC Triple Feed Patch Array — это профессиональная направленная антенна, специально разработанная для длительных дальних полётов FPV. Коэффициент усиления 14,4 дБи обеспечивает мощный сигнал при значительных расстояниях, что критично для соревновательного полёта и экспедиционных задач. Антенна не рекомендуется для короткодистанционной манёвренной работы, так как обладает узким лучом (30° по половинной мощности).

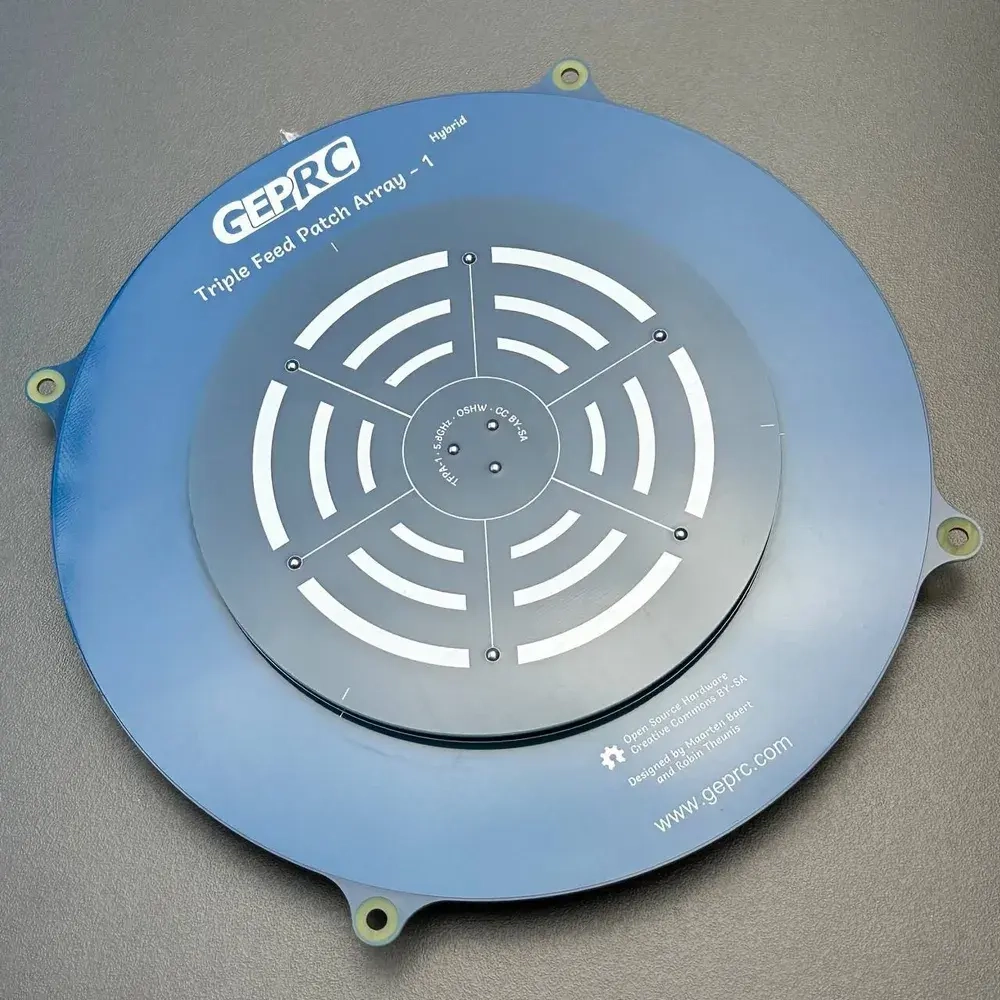

Конструкция с семью связанными элементами

В основе антенны лежит конструкция с массивом из семи связанных резонаторных элементов. Такой дизайн позволяет GEPRC достичь высокого коэффициента направленности при сохранении высокой эффективности излучения на уровне 75%. Использование связанных резонаторов минимизирует потери в питающей сети, что невозможно с традиционными FR4-фильмами, которые сильно поглощают энергию на частоте 5,8 ГГц.

Универсальная циркулярная поляризация

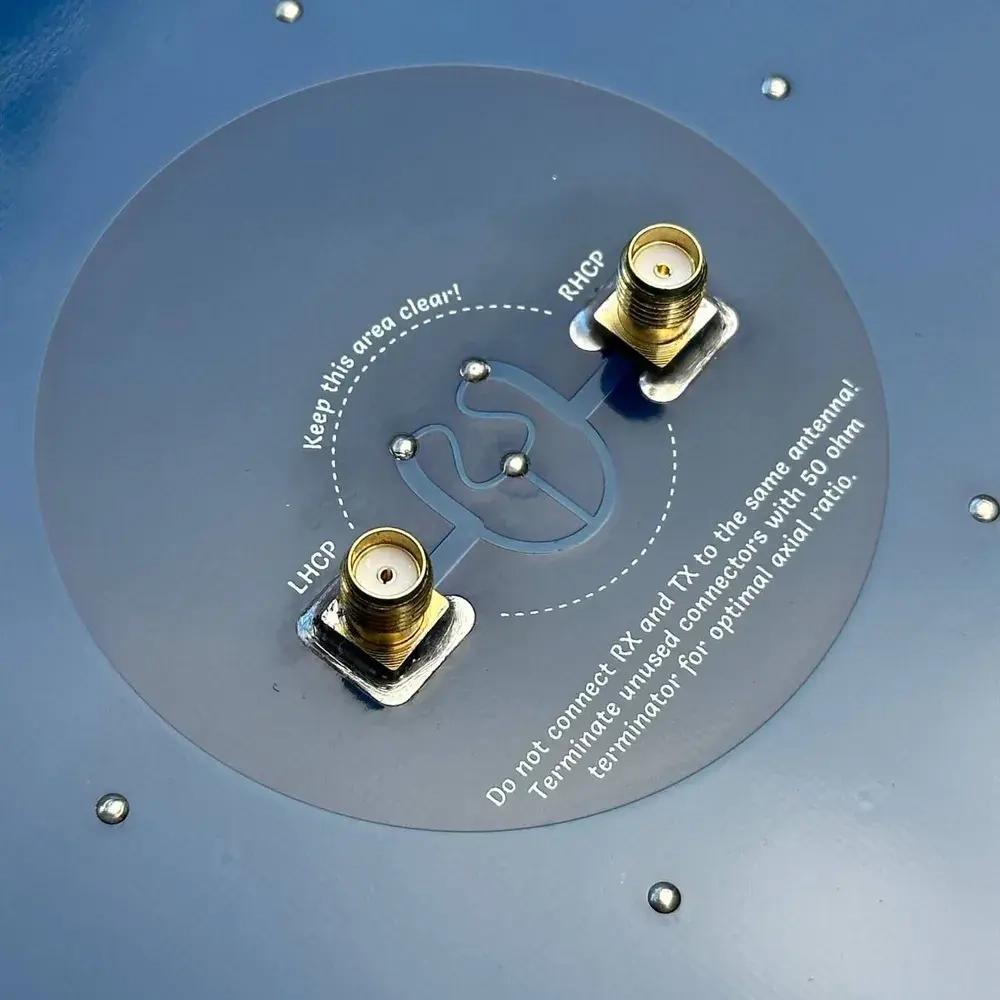

Два SMA-разъёма позволяют использовать антенну в режиме RHCP (правой круговой поляризации) или LHCP (левой круговой поляризации). Осевое отношение менее 1,1 означает идеальное качество поляризации с минимальными потерями кроссполяризации. Один разъём должен быть загруженным на 50 Ом терминатор (входит в комплект).

Характеристики и эффективность

Рабочая полоса частот от 5,47 до 6,13 ГГц охватывает весь диапазон FPV 5,8 ГГц. Согласование лучше чем S11 < –20 дБ при VSWR < 1,22 гарантирует минимальное отражение энергии. Вес всего 80 г и компактный размер диска 150 мм позволяют интегрировать антенну в различные конструкции. Удлинительный кабель 150 мм в комплекте обеспечивает гибкость монтажа.

Характеристики

• Рабочая частота: 5,8 ГГц
• Полоса пропускания: 660 МГц (5,47–6,13 ГГц)
• Коэффициент усиления: 14,4 дБи
• Тип поляризации: циркулярная (RHCP/LHCP)
• Осевое отношение (axial ratio): менее 1,1
• Ширина луча (половина мощности): 30° (горизонтальная и вертикальная)
• Согласование (S11): менее –20 дБ
• Коэффициент стоячей волны (VSWR): менее 1,22 на центральной частоте
• Эффективность излучения: 75%
• Разъём: SMA-Male
• Диаметр диска: 150 мм
• Вес: 80 г
• Длина кабеля: 150 мм

Комплект поставки

1. Патч-антенна GEPRC Triple Feed Patch Array 5.8G 14.4dBi

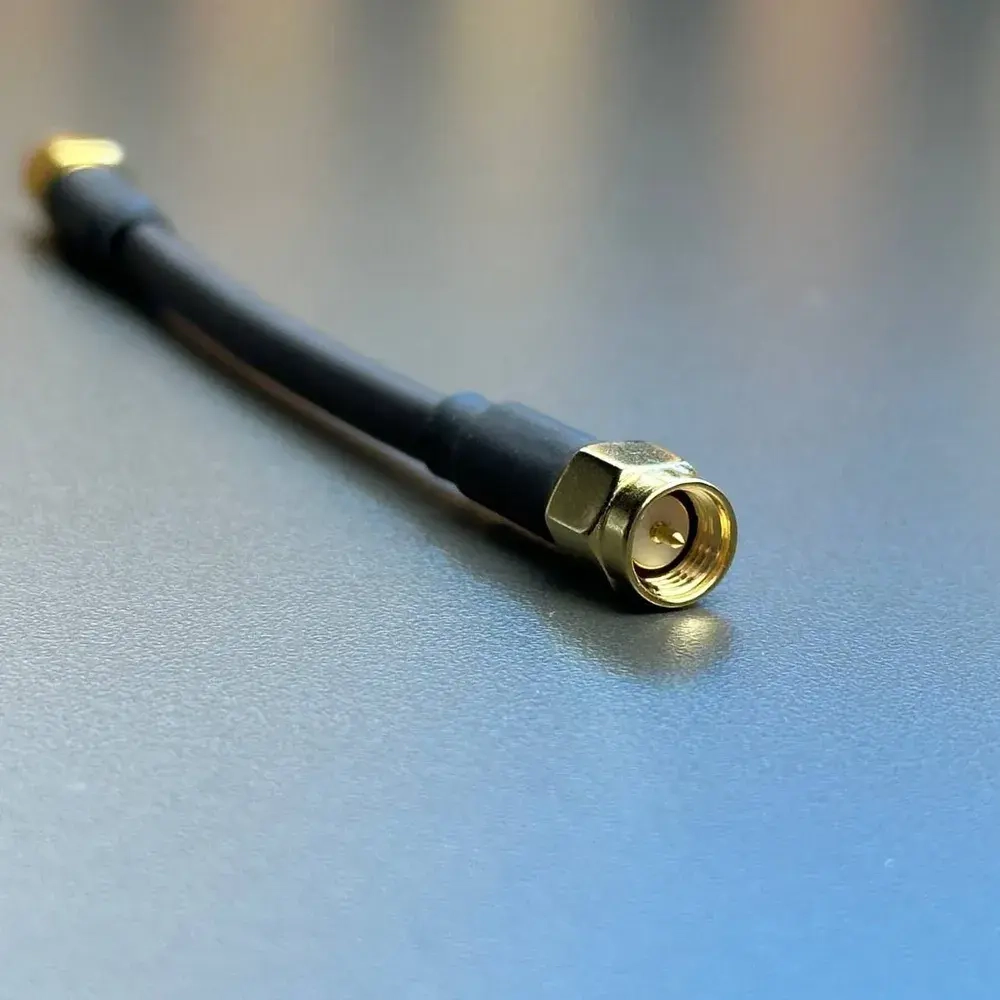

2. Удлинительный кабель SMA-Male
3. Терминатор 50 Ом

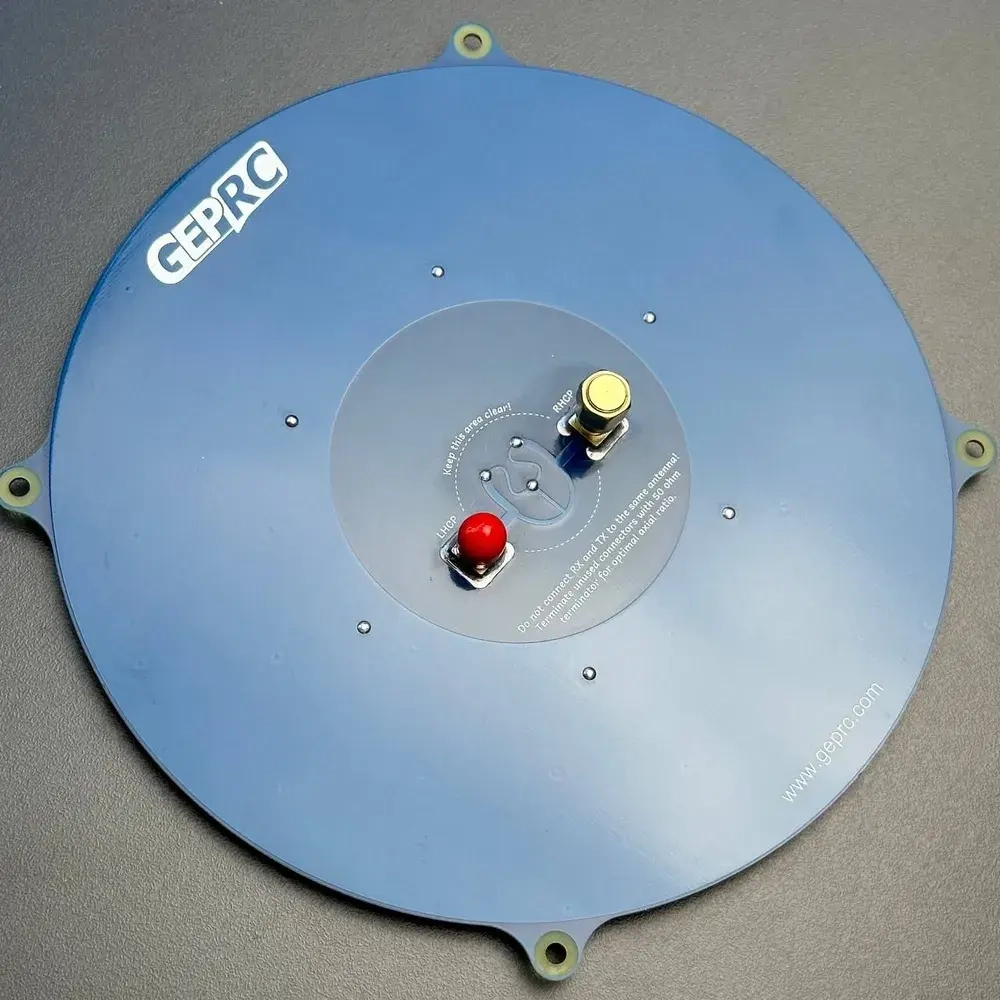

Важно: антенна имеет два SMA-разъёма. Незадействованный коннектор должен быть заглушен терминатором 50 Ом из комплекта. Антенна может работать в режиме RHCP или LHCP в зависимости от подключения.
