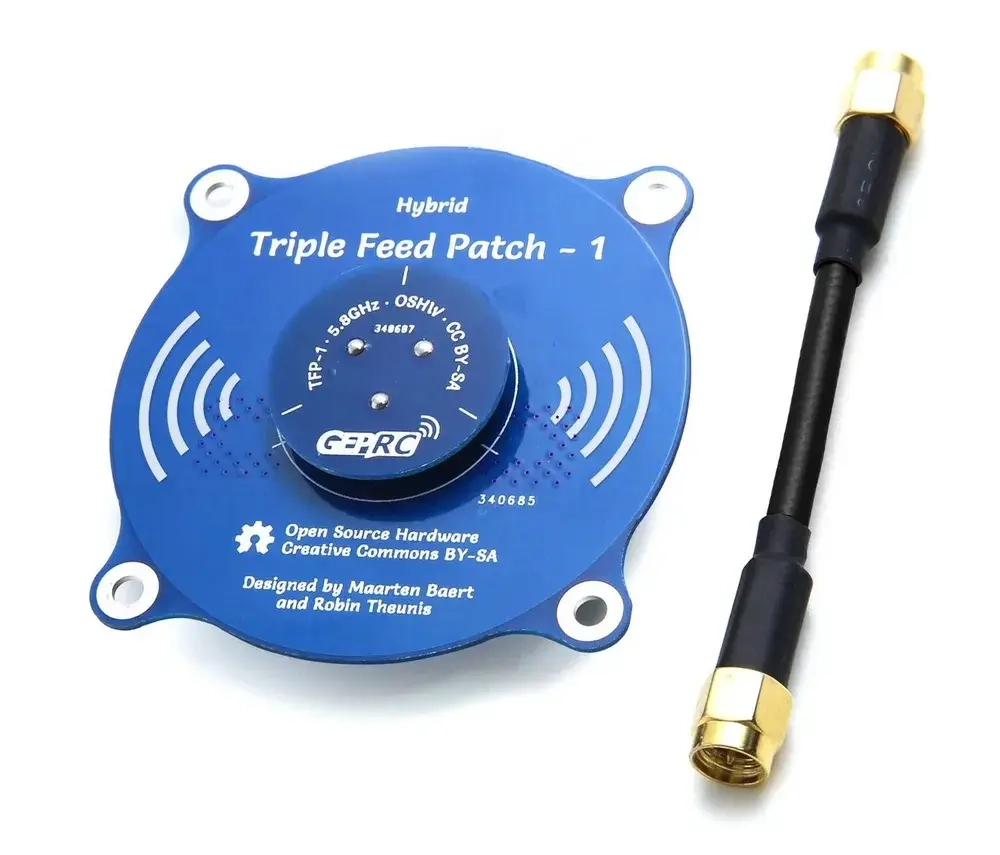

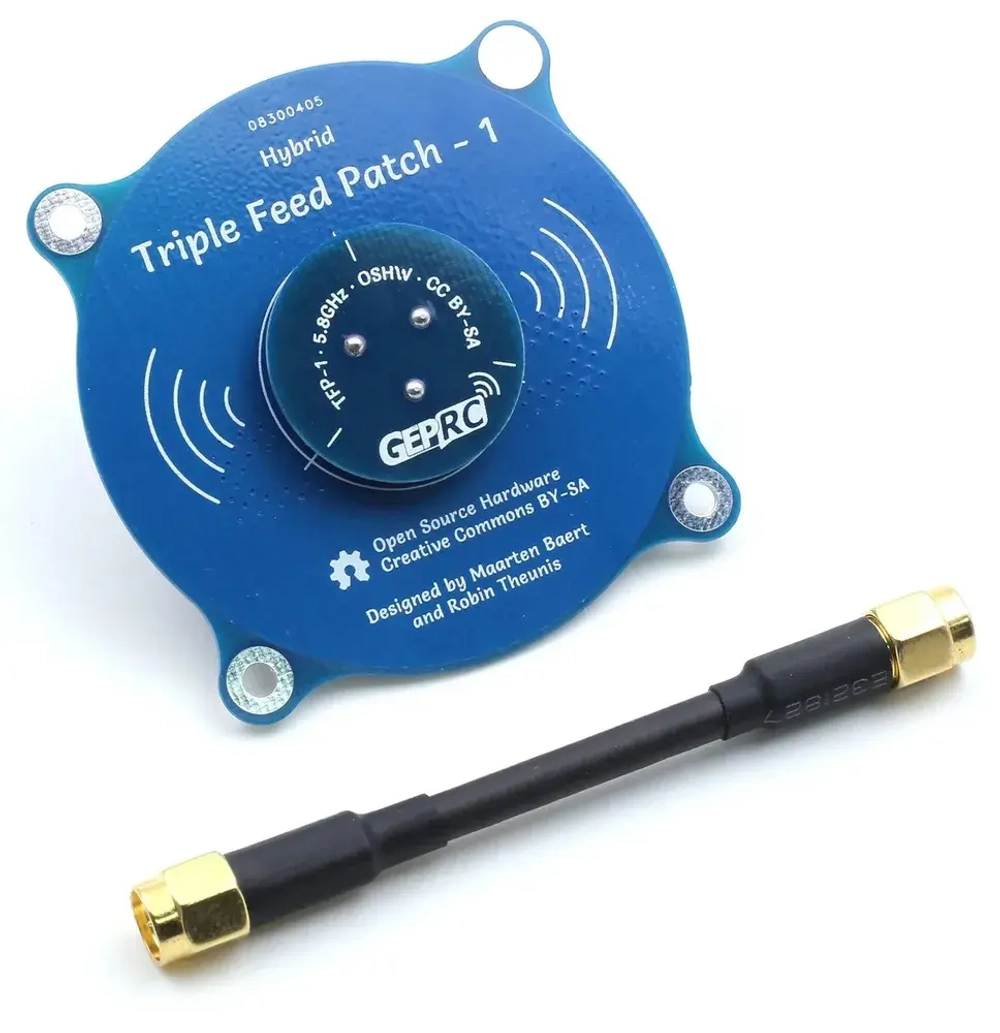

Патч-антенна GEPRC Antenna Ttiple Feed Patch-1 5.8G ( SMA Male)

Конструкция с тройным питанием

Эта антенна использует уникальный дизайн с тремя раздельными элементами питания (triple feed patch). Такая архитектура обеспечивает значительно более чистую циркулярную поляризацию по сравнению со стандартными патч-антеннами, что критически важно для FPV-систем. Результат — минимизация помех многопроходного распространения, которые возникают от отражений сигнала от зданий, деревьев и других препятствий.

Производительность и дальность

Коэффициент усиления 9,4 дБи при сфокусированном лучевом расхождении 55° позволяет значительно увеличить дальность стабильной видеопередачи. Антенна обеспечивает превосходное качество сигнала как при прямой видимости, так и при наличии препятствий благодаря высокой эффективности излучения (83,5%) и низкому осевому соотношению (< 1,3).

Применение

Triple Feed Patch-1 рекомендуется для дальних полётов и профессиональной FPV-деятельности. Параметры антенны оптимальны для гоночного FPV, фристайла и долгодистанционных операций. Узкая диаграмма излучения требует точного выравнивания антенны относительно летательного аппарата — это цена за высокий коэффициент усиления и дальность.

Совместимость

SMA Male разъём обеспечивает универсальную совместимость с большинством видеопередатчиков (VTX) и видеоприёмников, включая системы Fatshark и аналогичное оборудование. Поддерживает как аналоговые, так и цифровые FPV-системы.

Качество материалов

Антенна изготовлена из высокочастотного стеклотекстолита FR4 с многослойной конструкцией. Материал специально выбран для минимизации потерь на частоте 5,8 ГГц, что обеспечивает высокую эффективность излучения и долговечность конструкции.

Характеристики

• Центральная частота: 5,8 ГГц
• Ширина канала: 660 МГц (5,47–6,13 ГГц)
• S11: < −20 дБ
• КСВ (VSWR): < 1,22 (на центральной частоте)
• Осевое соотношение (Axial ratio): < 1,3
• Коэффициент усиления: 9,4 дБи
• Ширина луча половинной мощности: 55° (по горизонтали и вертикали)
• Эффективность излучения: 83,5%

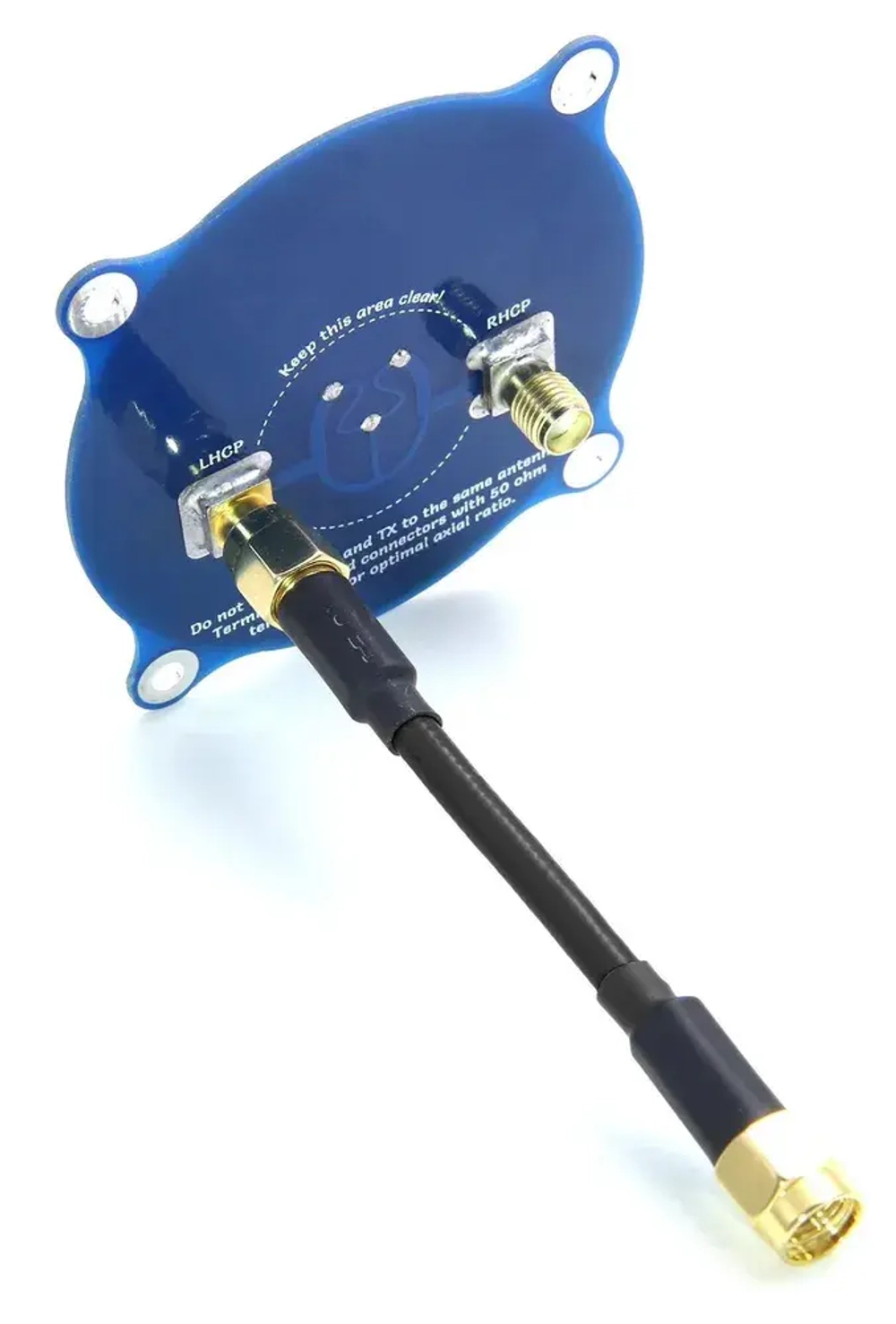

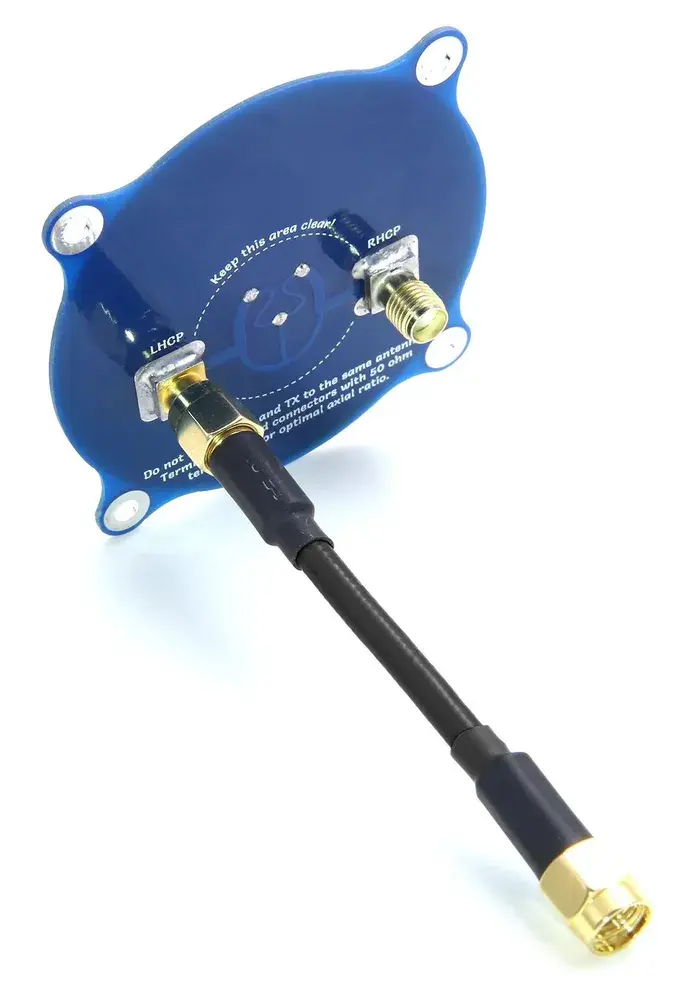

• Поляризация: LHCP + RHCP (циркулярная)
• Разъём: SMA Male
• Материал: FR4 (стеклотекстолит)

Комплект поставки

1. Патч-антенна GEPRC Triple Feed Patch-1 5.8G
2. Кабель в сборе

Примечание: из-за допусков диэлектрической проницаемости FR4 центральная частота может смещаться на 100 МГц от партии к партии — это норма.
