Направленная антенна для дальних полётов
GEPRC Triple Feed Patch Array — это профессиональная направленная антенна 5.8 ГГц с круговой поляризацией, разработанная для экстремальной дальности. Отличается от обычных FPV-антенн высоким коэффициентом усиления (14.4 дБи) и узким лучом. Подходит пилотам, готовым пожертвовать широкоугольным приёмом ради максимальной дальности и чистоты сигнала на дистанции.
Архитектура решетки из семи патчей
Антенна использует массив из 7 связанных металлических патчей, что даёт значительно более высокий коэффициент усиления по сравнению с одиночными патчами. Такая конструкция обеспечивает концентрацию энергии в главном лепестке диаграммы направленности, минимизируя боковые лепестки и потери на рассеяние.
Высокая эффективность излучения
В отличие от большинства FR4-решёток, которые страдают от значительных потерь на частоте 5.8 ГГц, Triple Feed Patch Array использует связывающие элементы для упрощения питающей сети. Это снижает потери в линии питания и повышает общую эффективность. Коэффициент осевого соотношения (axial ratio) ниже 1.3 дБи обеспечивает чистую круговую поляризацию как перпендикулярно к патчам, так и со смещением.
Баланс между усилением и диаграммой
Дизайн достигает оптимального баланса: не максимизирует теоретическое усиление 7-элементной решетки, чтобы избежать высоких боковых лепестков и деградации полярности. Вместо этого сосредотачивает почти всю энергию в главном лепестке, что добавляет практическое усиление при сохранении стабильности сигнала на дистанции.
Практическое применение
Это специализированная антенна для дальних полётов, не для обычного FPV-гоночного пилотажа. Идеальна для long-range FPV, испытаний дронов на максимальную дистанцию, аэрофотосъёмки с большой дальностью передачи видео и проверки производительности видеолинка на пределе.
Характеристики
- Частота: 5.8 ГГц
- Коэффициент усиления: 14.4 дБи
- Тип антенны: направленная патч-решетка с круговой поляризацией (LHCP/RHCP)
- Конструкция: 7 связанных патчей
- Диапазон частот: 5470–6130 МГц
- Коэффициент осевого соотношения (Axial ratio): < 1.3 дБи
- Ширина диаграммы направленности: сужена из-за решетки
- Материал подложки: FR4
- Импеданс: 50 Ом
- Коннектор: SMA Male

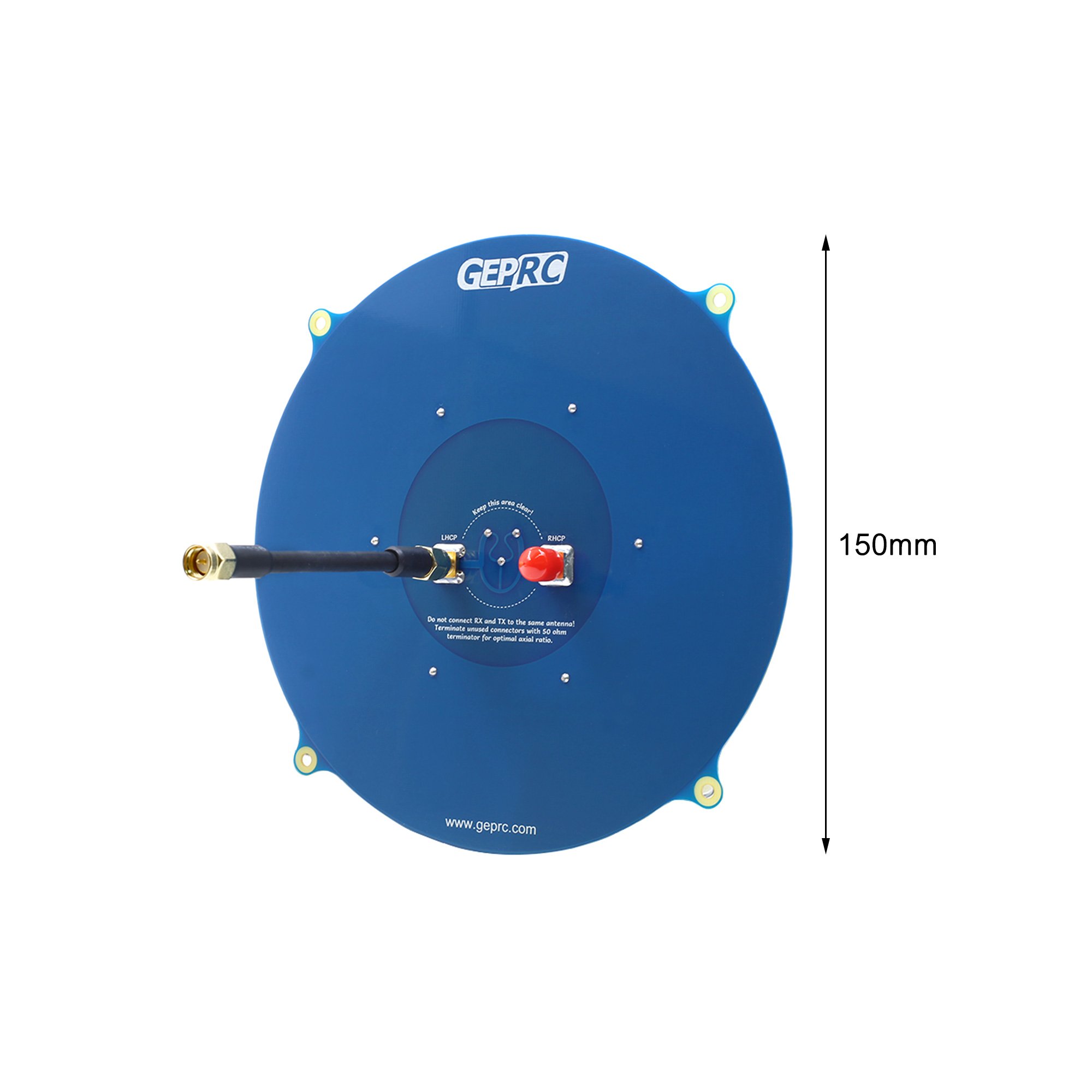

- Длина кабеля: 150 мм
Комплект поставки

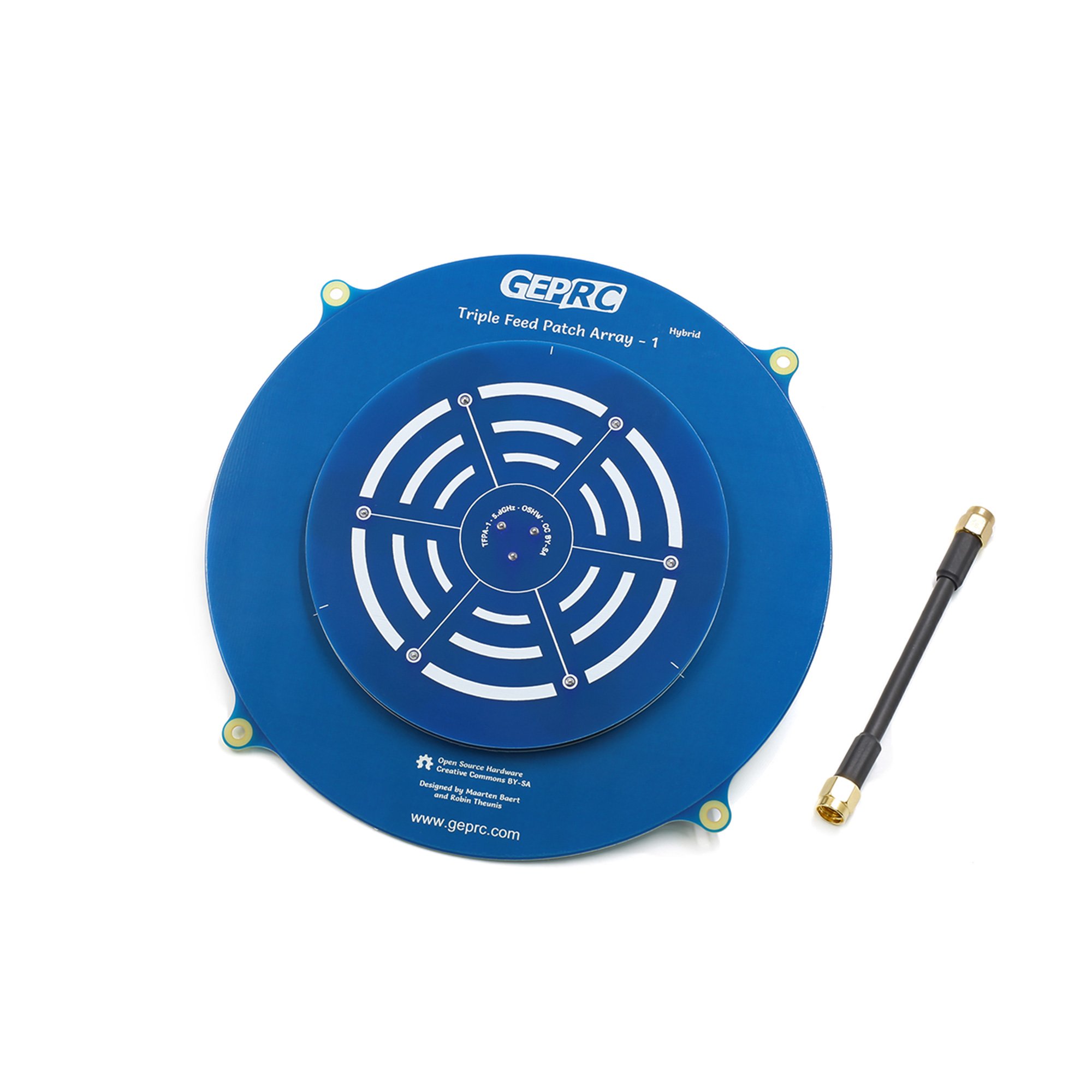

- Антенна-решетка Triple Feed Patch Array 5.8 ГГц

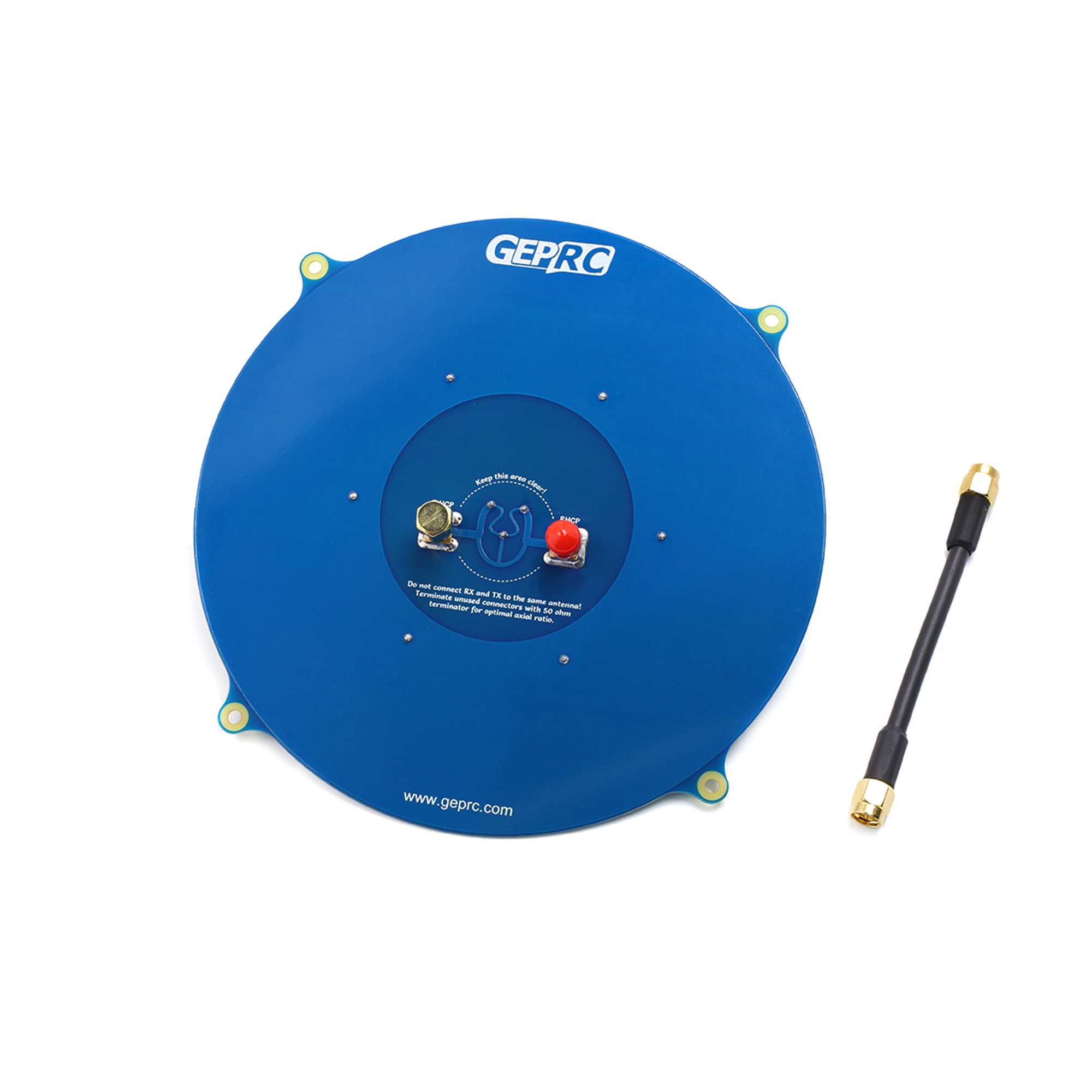

- Кабель-адаптер SMA (или RP-SMA по заказу)
Внимание: из-за узкой ширины диаграммы направленности антенна не рекомендуется для обычных FPV-полётов. Антенна оптимизирована специально для дальних полётов с точным наведением.
