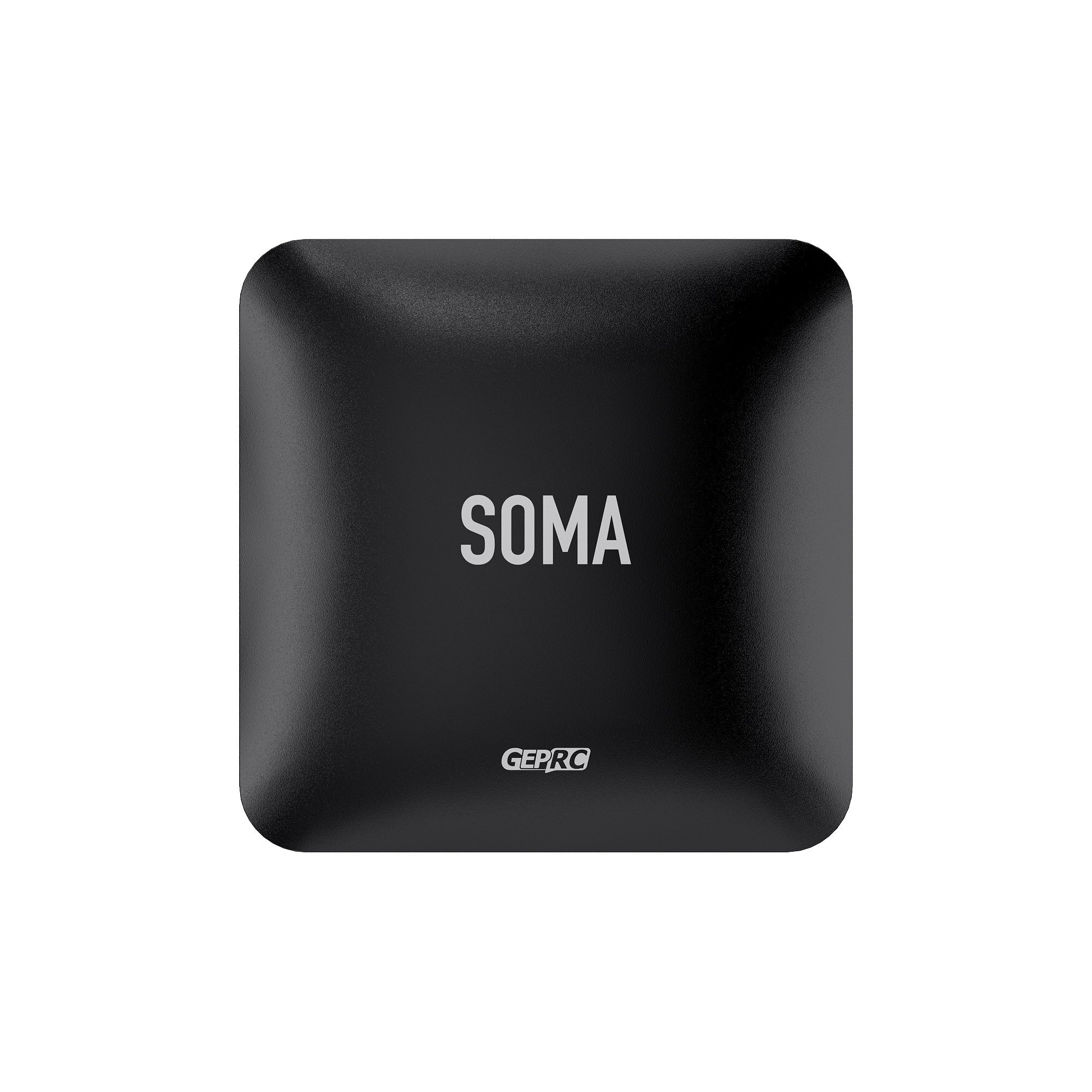

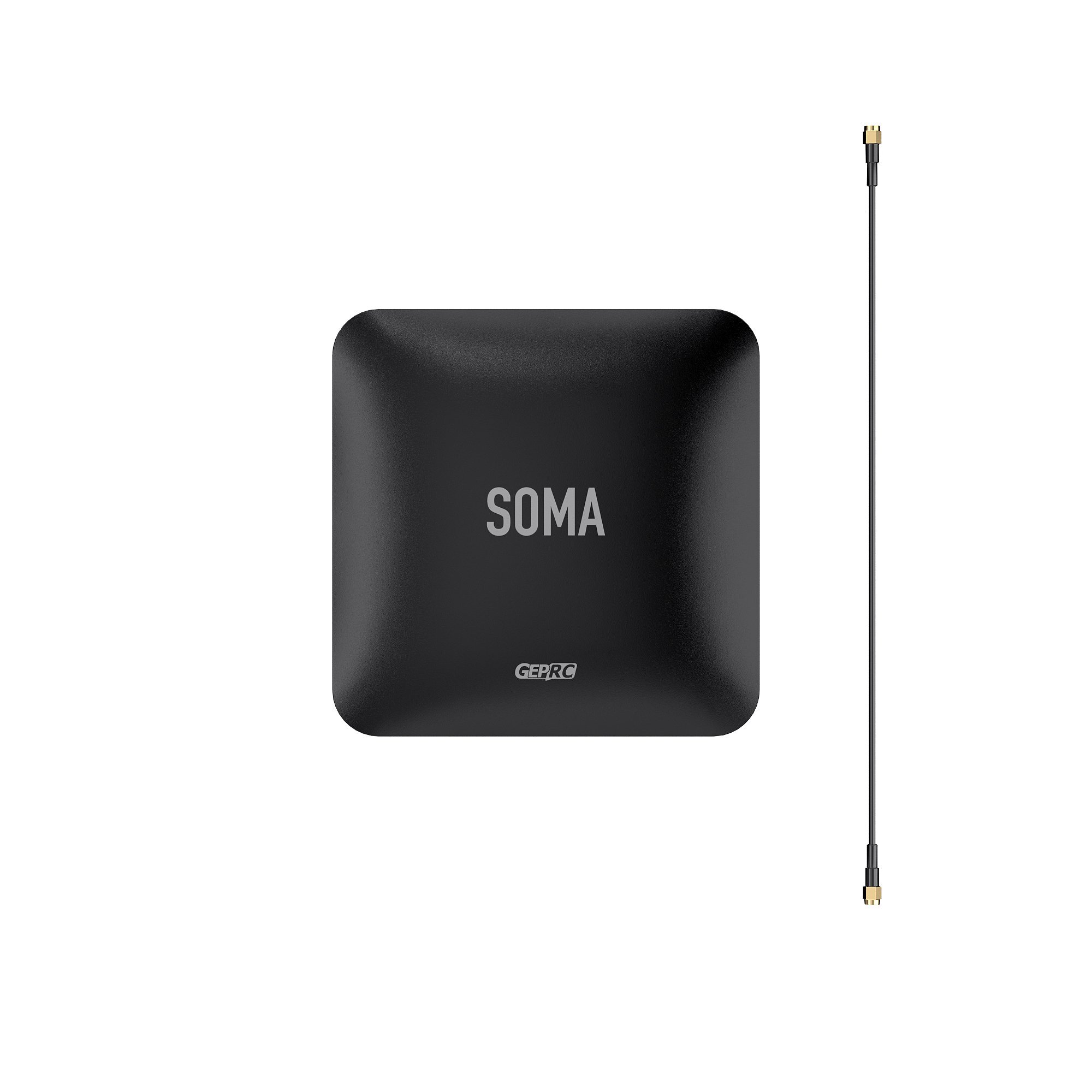

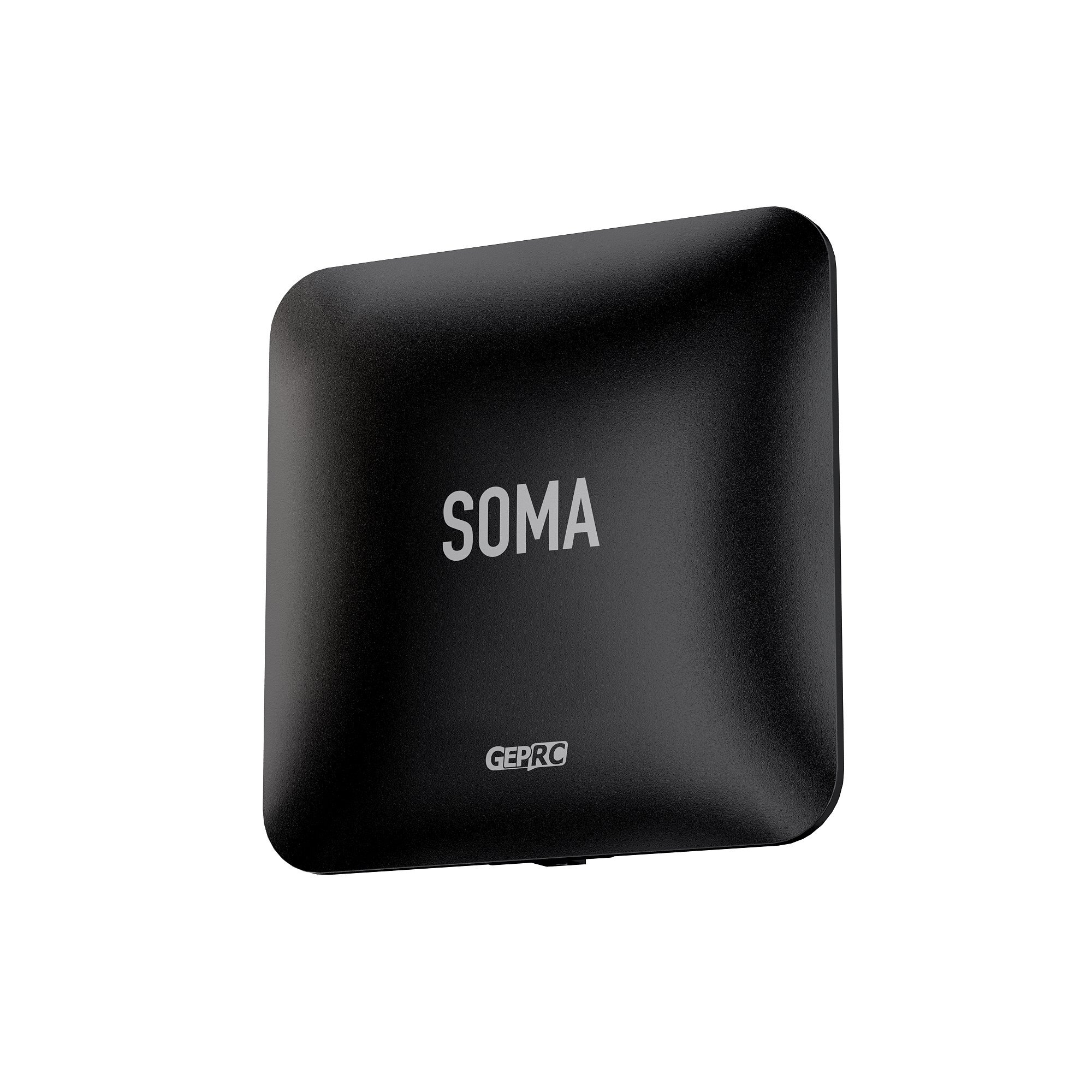

Патч-антенна GEPRC SOMA 3.3G

Направленная патч-антенна для Long Range FPV

GEPRC SOMA 3.3G — высокоэффективная направленная патч-антенна, специально разработанная для FPV-систем, работающих в диапазоне 3,3 ГГц. Предназначена для пилотов, нуждающихся в максимальной дальности видеопередачи и надёжном приёме сигнала на дальних дистанциях. Высокое усиление 17 дБи обеспечивает узконаправленный луч и значительное улучшение качества видеолинка.

RF-дизайн и эффективность сигнала

Антенна использует двухслойное PCB RF-решение, которое обеспечивает высокий коэффициент усиления и низкий средний КСВ 1,47. Это гарантирует отличное качество приёма сигнала и минимальные потери при передаче. Благодаря правой круговой поляризации (RHCP) и подавлению кросс-поляризации на уровне −25 дБ антенна эффективно минимизирует влияние помех и отражённых сигналов, обеспечивая стабильное соединение даже при наличии препятствий.

Надёжная конструкция и совместимость

Цельный корпус, изготовленный методом литья под давлением, защищает RF-плату от деформации под воздействием внешних сил и сохраняет стабильность сигнала. Прочное основание из алюминиевого сплава (1/4 дюйма) совместимо с различными креплениями и стойками. Компактные размеры (203,5 × 203,5 × 20 мм) и вес 293 г позволяют использовать антенну как на стационарных наземных станциях, так и на мобильных платформах.

Применение и целевая аудитория

SOMA 3.3G идеально подходит для Long Range полётов, работы наземных станций приёма видеосигнала, а также для пилотов, использующих видеопередатчики (VTX) в диапазоне 3,3 ГГц. Антенна обеспечивает впечатляющие дальности видеопередачи, что делает её незаменимой для соревнований по FPV, испытаний дальнобойных систем и профессиональных приложений.

Характеристики

• Модель: Направленная патч-антенна GEPRC SOMA 3.3G
• Центральная частота: 3,3 ГГц
• Полоса пропускания: 3,0–3,5 ГГц
• Поляризация: RHCP (правая круговая поляризация)
• Усиление: 17 дБи
• Осевое отношение: ≤3
• КСВ (VSWR): ≤1,47
• Эффективность излучения: 86%
• Подавление кросс-поляризации: −25 дБ
• Размеры: 203,5 × 203,5 × 20 мм
• Вес: 293 г
• Материал корпуса: АБС-пластик
• Конструкция: Двухслойное PCB RF-решение, цельный корпус, литьё под давлением
• Основание: Алюминиевый сплав, 1/4 дюйма
• Разъём: SMA (внешняя резьба, внутреннее отверстие)

Комплект поставки

1. Патч-антенна GEPRC SOMA 3.3G

Внимание: каждая антенна проходит тестирование на анализаторе спектра для соответствия стандартам КСВ. Убедитесь в совместимости разъёма SMA с вашей видеопередающей системой перед приобретением.
