Патч-антенна GEPRC SOMA 5.8G

Для чего нужна патч-антенна SOMA 5.8G

GEPRC SOMA 5.8G — это направленная приёмная антенна для FPV-систем, предназначенная для установки на пилотские очки или приёмный модуль. Она значительно улучшает качество приёма сигнала от видеопередатчика квадрокоптера и увеличивает дальность полёта.

Высокое усиление и стабильный приём

Антенна предоставляет усиление 17 дБи и очень низкий КСВ (1,5), что гарантирует эффективное согласование с приёмным оборудованием. Благодаря эффективности излучения 88,5% и подавлению кросс-поляризации на −25 дБ антенна обеспечивает чистый, стабильный сигнал без помех от отражённых волн.

Компактный дизайн с надёжной конструкцией

Плоская панельная конструкция (размеры 203,5 × 203,5 × 20 мм) позволяет удобно крепить антенну на очках. Алюминиевое основание 1/4″ обеспечивает жёсткость и совместимо с популярными кронштейнами. Корпус из АБС-пластика защищает электронику, а вес всего 272 г не перегружает оборудование.

RHCP-поляризация для FPV

Правая круговая поляризация (RHCP) — стандарт для большинства FPV видеопередатчиков. Полоса пропускания 4,9–6,0 ГГц охватывает все популярные каналы 5,8 ГГц и обеспечивает совместимость с видеосистемами различных производителей.

Оптимизирована для приёма

SOMA 5.8G разработана специально как приёмная антенна. Её конструкция позволяет достичь максимального усиления на приём, но не рекомендуется использовать её для передачи — это может привести к проблемам с согласованием и повреждению видеопередатчика из-за отражённой мощности.

Характеристики

• Тип: направленная плоскопанельная (патч) антенна
• Центральная частота: 5,45 ГГц
• Полоса пропускания: 4,9–6,0 ГГц
• Поляризация: RHCP (правая круговая)
• Усиление: 17 дБи
• Осевое отношение: ≤ 3
• КСВ (SWR): ≤ 1,5
• Эффективность излучения: 88,5%
• Подавление кросс-поляризации: −25 дБ
• Размеры: 203,5 × 203,5 × 20 мм
• Вес: 272 г
• Материал корпуса: АБС-пластик
• Тип разъёма: SMA (наружная резьба, внутреннее отверстие)
• Основание: алюминиевый сплав 1/4″, совместимо с различными кронштейнами

Комплект поставки

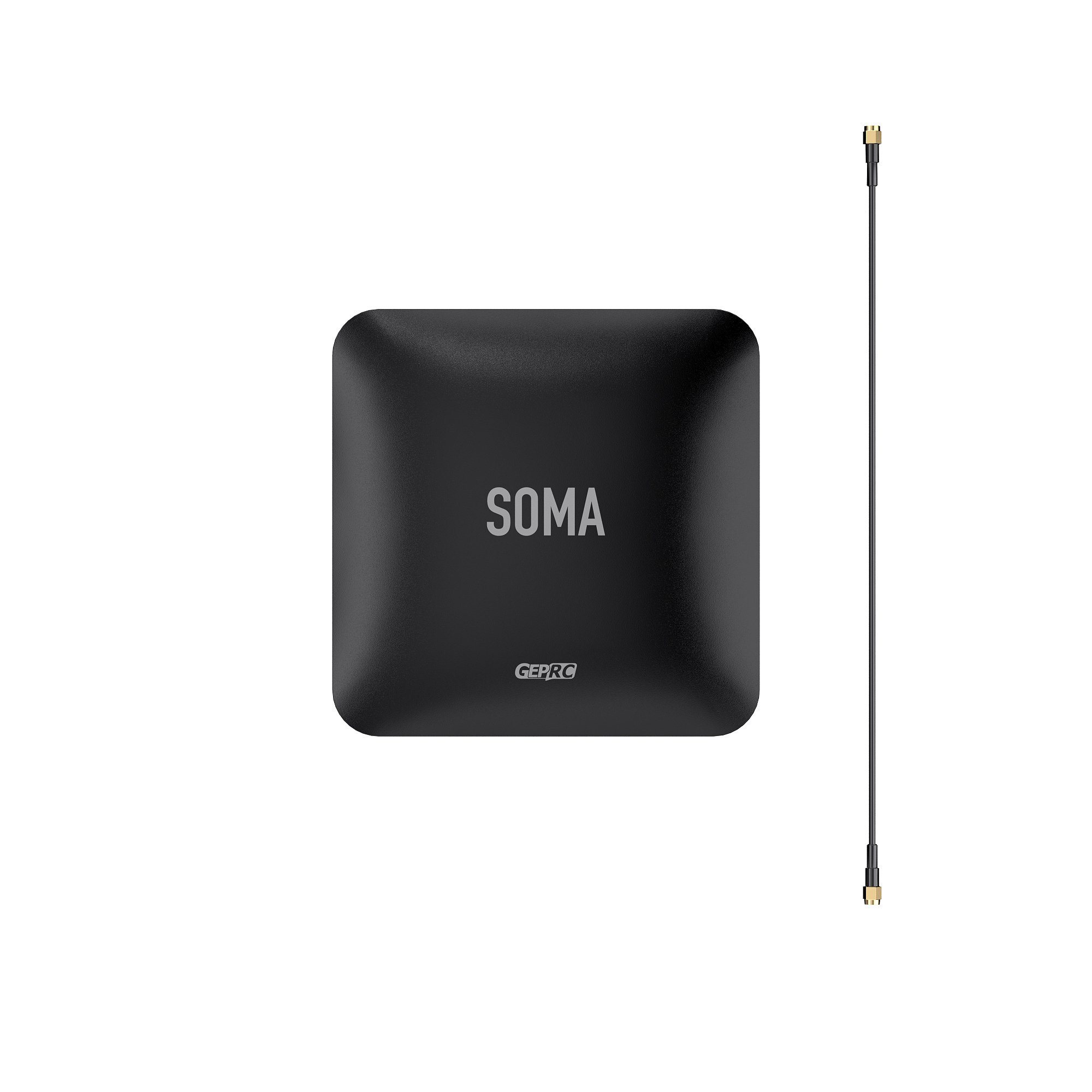

1. Патч-антенна GEPRC SOMA 5.8G

Внимание: эта антенна оптимизирована для приёма (RX). Использование её в качестве передающей (TX) антенны не рекомендуется, так как может привести к проблемам с сигналом и повреждению видеопередатчика из-за отражённой мощности.
