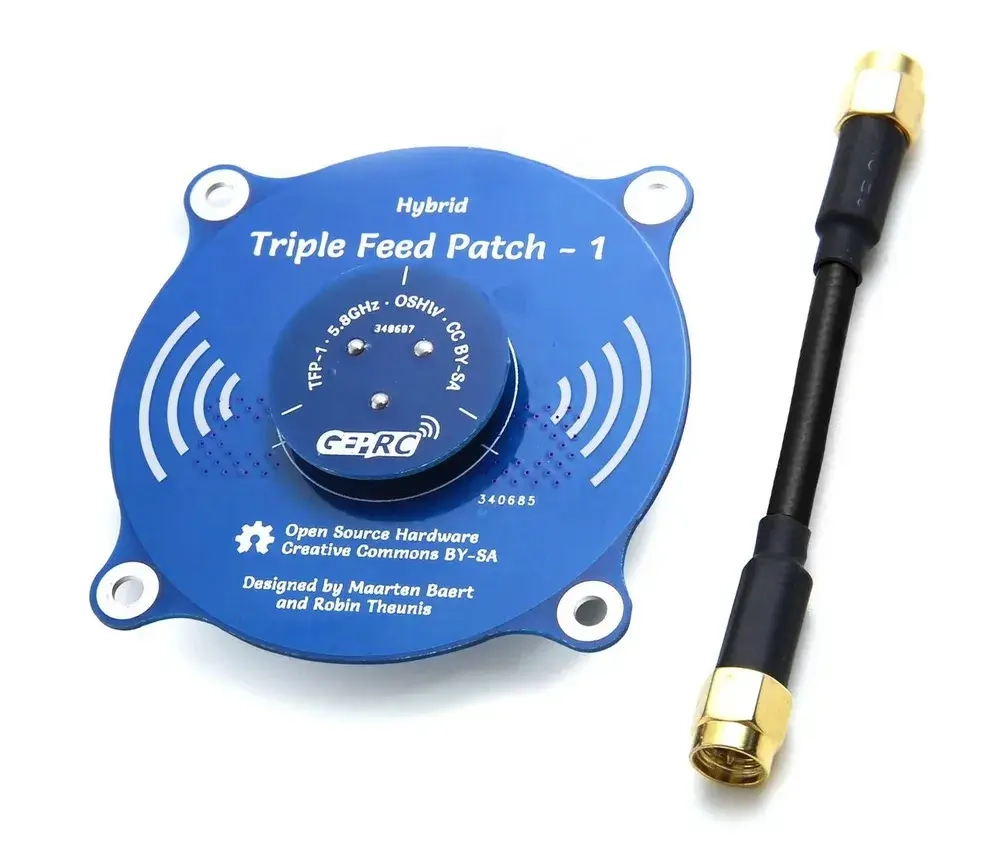

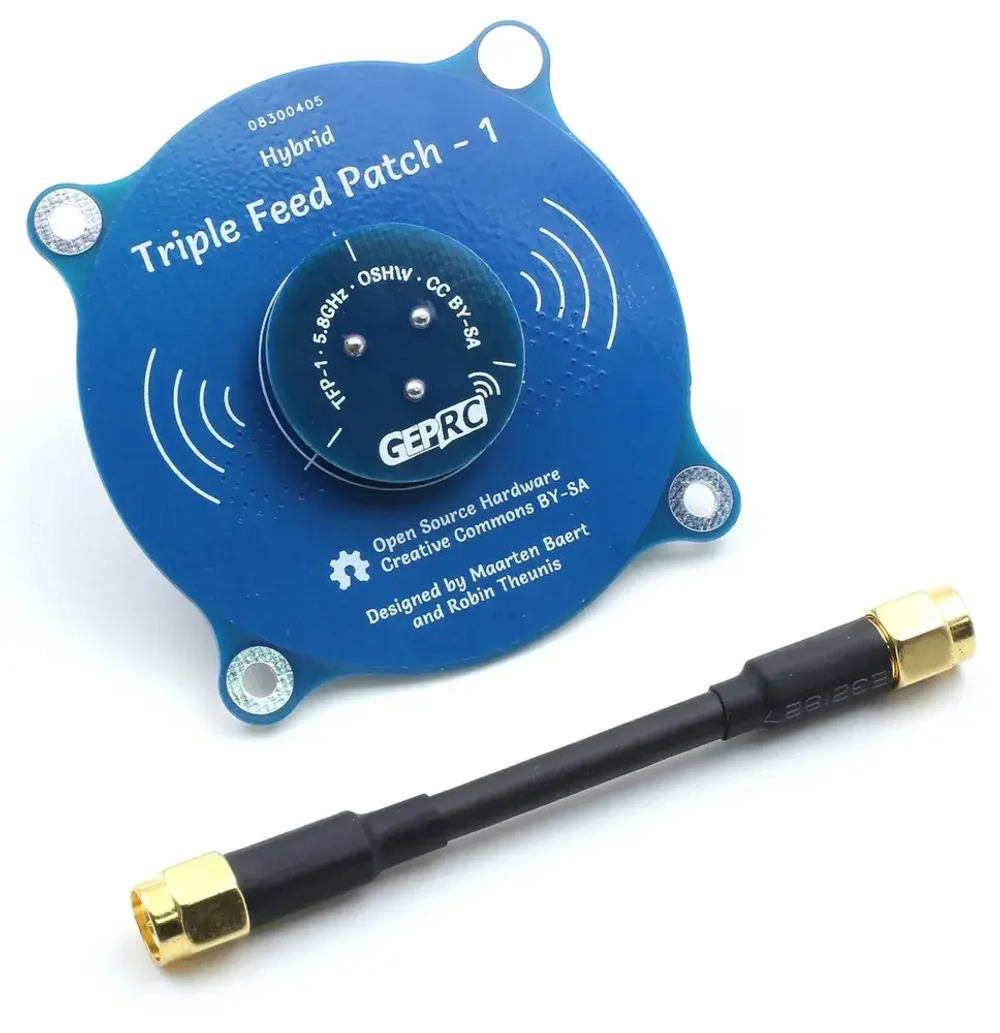

Патч-антенна GEPRC Triple Feed Patch-1 5.8GHz 9.4dBi (PR-SMA Male)

Профессиональная направленная антенна для FPV

GEPRC Triple Feed Patch-1 — это компактная, высокогаинная антенна для приёма видеосигнала 5,8 ГГц в системах FPV. Усиление 9,4 дБи позволяет значительно расширить дальность и чистоту сигнала, особенно при направленной установке. Это необходимый компонент для дальнобойных полётов, профессиональных FPV-гонок и аэрофотосъёмки.

Тройная подача — чистая круговая поляризация

Архитектура с тройной подачей (Triple Feed) разработана инженерами Maarten Baert и Robin Theunis. Она обеспечивает исключительно чистую круговую поляризацию с коэффициентом осевого отношения менее 1,3 дБи. Это критически важно для снижения многолучевых помех (multipath interference) — явления, когда сигнал отражается от зданий, деревьев и других препятствий, вызывая помехи и потерю видео.

Характеристики печатной платы

Антенна изготовлена на базе FR4 с оптимизированной геометрией. Ширина лучча 55° по горизонтали и вертикали обеспечивает фокусировку энергии в нужном направлении, а эффективность излучения 83,5% гарантирует минимальные потери сигнала. Полоса пропускания 660 МГц (5,47–6,13 ГГц) охватывает весь стандартный диапазон FPV 5,8 ГГц.

Применение

Патч-антенна идеальна для приёма видео на стационарных станциях управления FPV-дронами, в гоночных соревнованиях, а также как часть diversity-системы с приёмником. Благодаря направленной характеристике она обеспечивает максимум чувствительности вдоль оси главного лепестка, работая как с аналоговыми, так и с цифровыми видеопередатчиками.

Разъём PR-SMA Male

Используется стандартный разъём PR-SMA Male, совместимый с большинством FPV-приёмников и очков (Fatshark, Skyzone, Eachine и других). Коаксиальный кабель в комплекте упрощает подключение.

Характеристики

• Центральная частота: 5,8 ГГц
• Усиление: 9,4 дБи
• Полоса пропускания: 660 МГц (5,47–6,13 ГГц)
• Поляризация: круговая (поддерживает RHCP, LHCP и линейную)
• Коэффициент осевого отношения: < 1,3
• Ширина лучча (–3 дБ): 55° (по горизонтали и вертикали)
• Эффективность излучения: 83,5%
• Согласование: S11 < –20 дБ, КСВ < 1,22 (на центральной частоте)
• Разъём: PR-SMA Male
• Материал печатной платы: FR4
• Тип: направленная патч-антенна с тройной подачей

Комплект поставки

1. Антенна GEPRC Triple Feed Patch-1 5,8 ГГц
2. Коаксиальный кабель PR-SMA Male

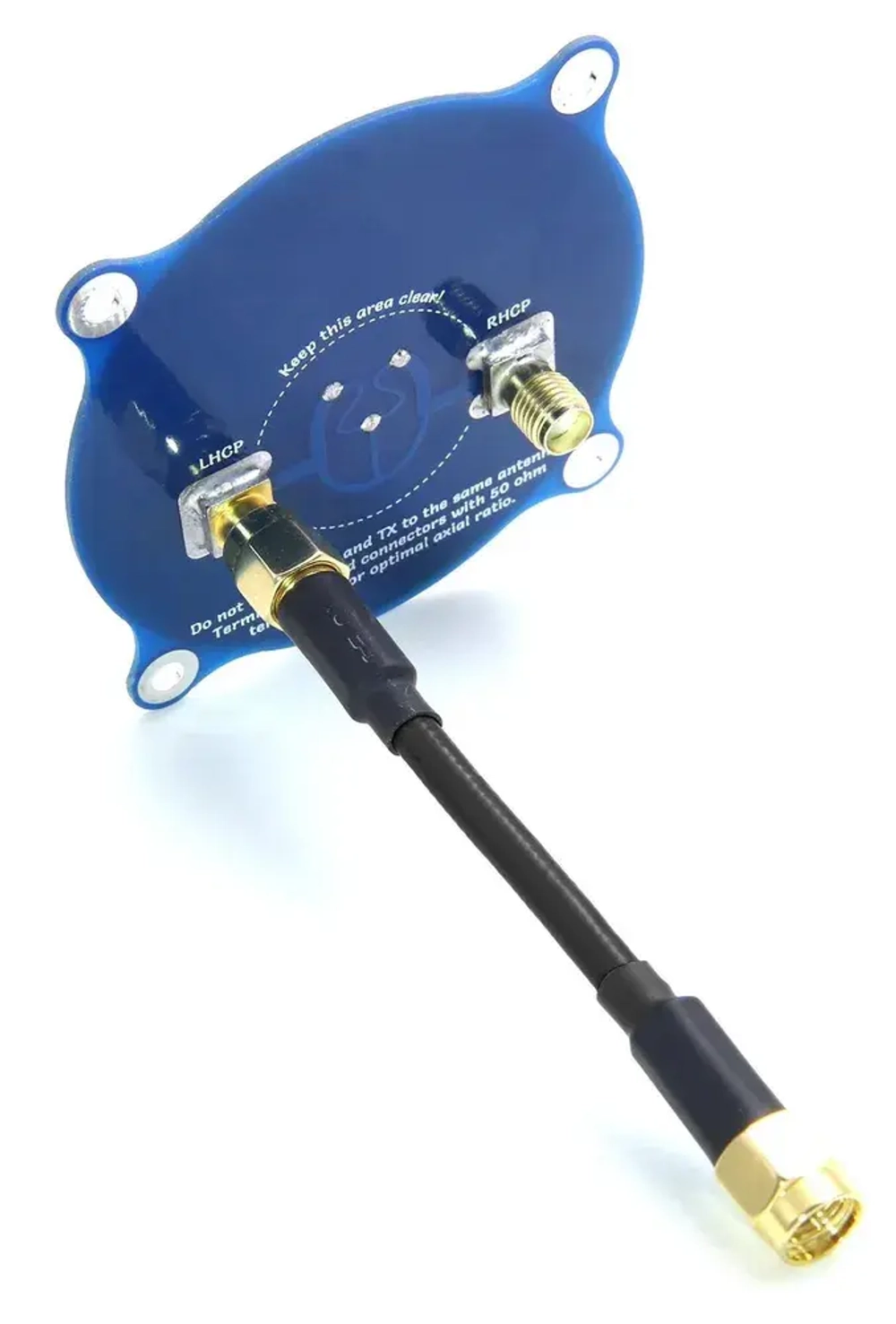

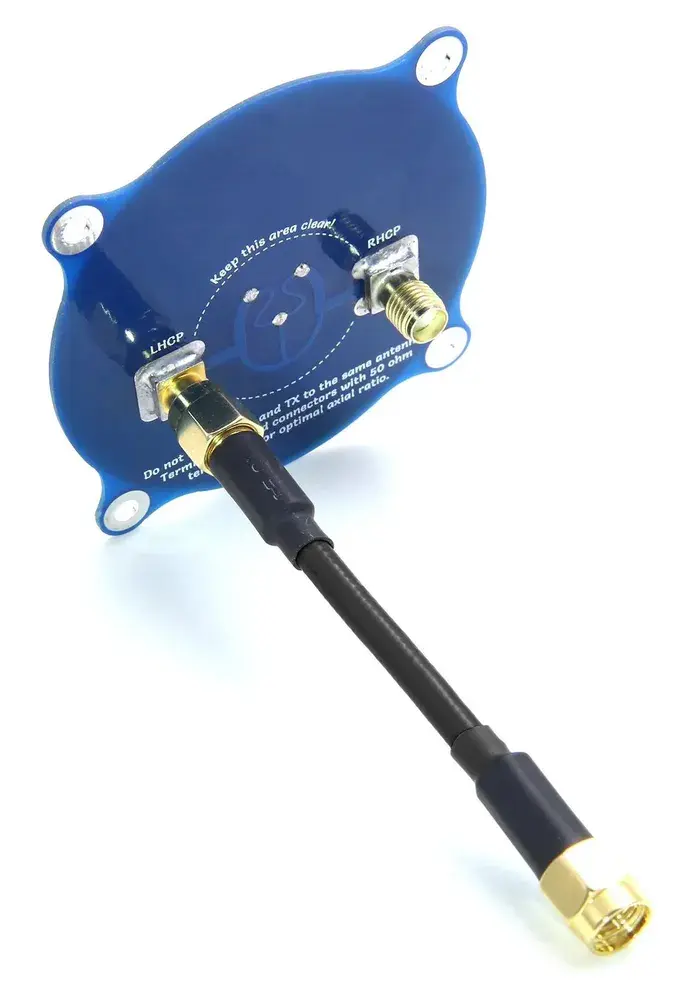

Примечание: при переходе между партиями возможен сдвиг центральной частоты на ±100 МГц из-за вариаций диэлектрической проницаемости FR4. Это нормально и не влияет на работу. Рекомендуется использовать 50-омный терминатор (заглушку) для оптимальной работы в режиме приёма.
