Патч-антенна Maple Wireless 4.9G 21dBi Directional Antenna (SMA-Manual)

Направленная антенна для дальнобойных FPV-систем

Maple Wireless 4.9G/5.5G 21dBi — это патч-антенна с максимальным коэффициентом усиления 21 дБи, спроектированная специально для передачи видеосигнала на дальние расстояния в системах FPV. Высокое усиление обеспечивает стабильный приём сигнала при полётах на сотни метров в режиме прямой видимости, что делает её идеальным выбором для пилотов, работающих с дальнобойными аппаратами и HD-видеотрансмиттерами.

Оптимизированная конструкция для 4.9G и 5.5G

Это поколение Maple основано на классической конструкции 20-дБ антенн дальнего действия, но с оптимизированной рабочей частотой и улучшенным усилением. Расчётная рабочая полоса пропускания охватывает диапазоны 4,5–5,4 ГГц и 5,18–5,8 ГГц, что позволяет избежать помех от WiFi на частотах 2,4 ГГц и работать в специализированных 5G-каналах, используемых в профессиональных системах видеопередачи.

Прочные материалы без компромиссов

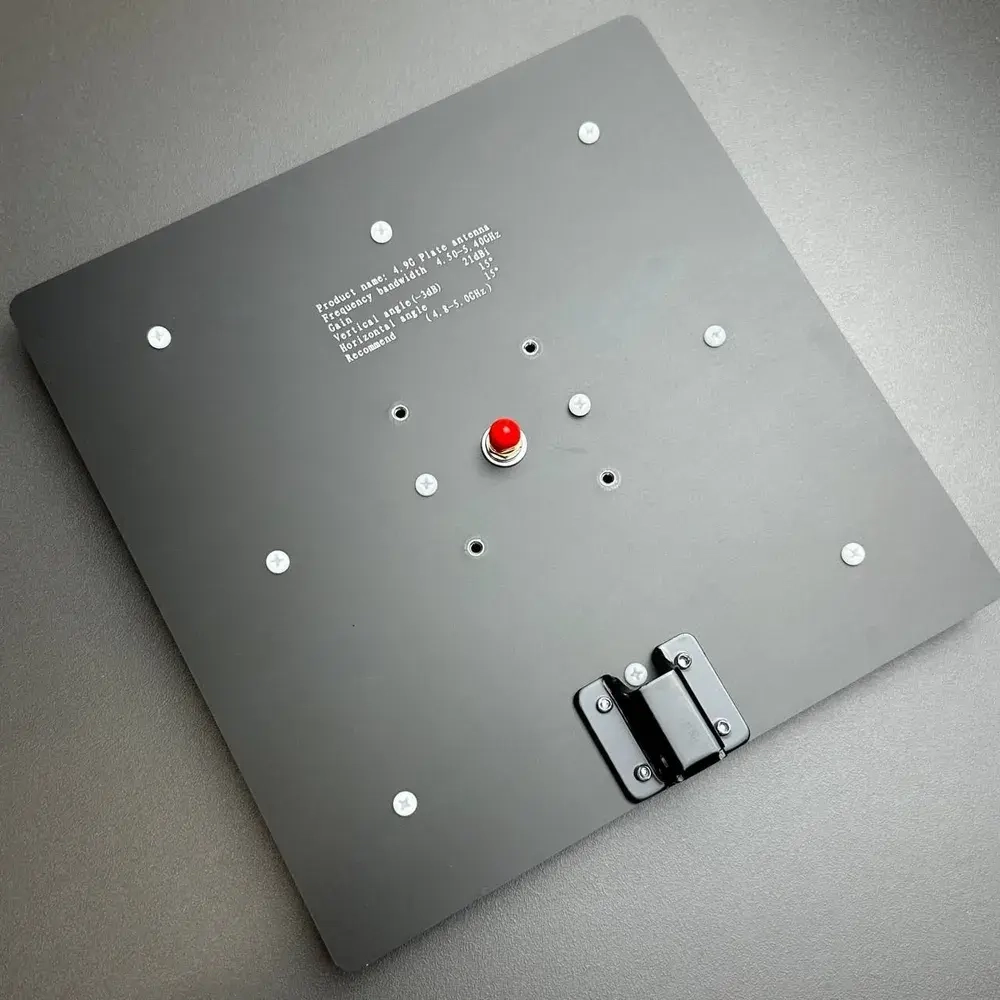

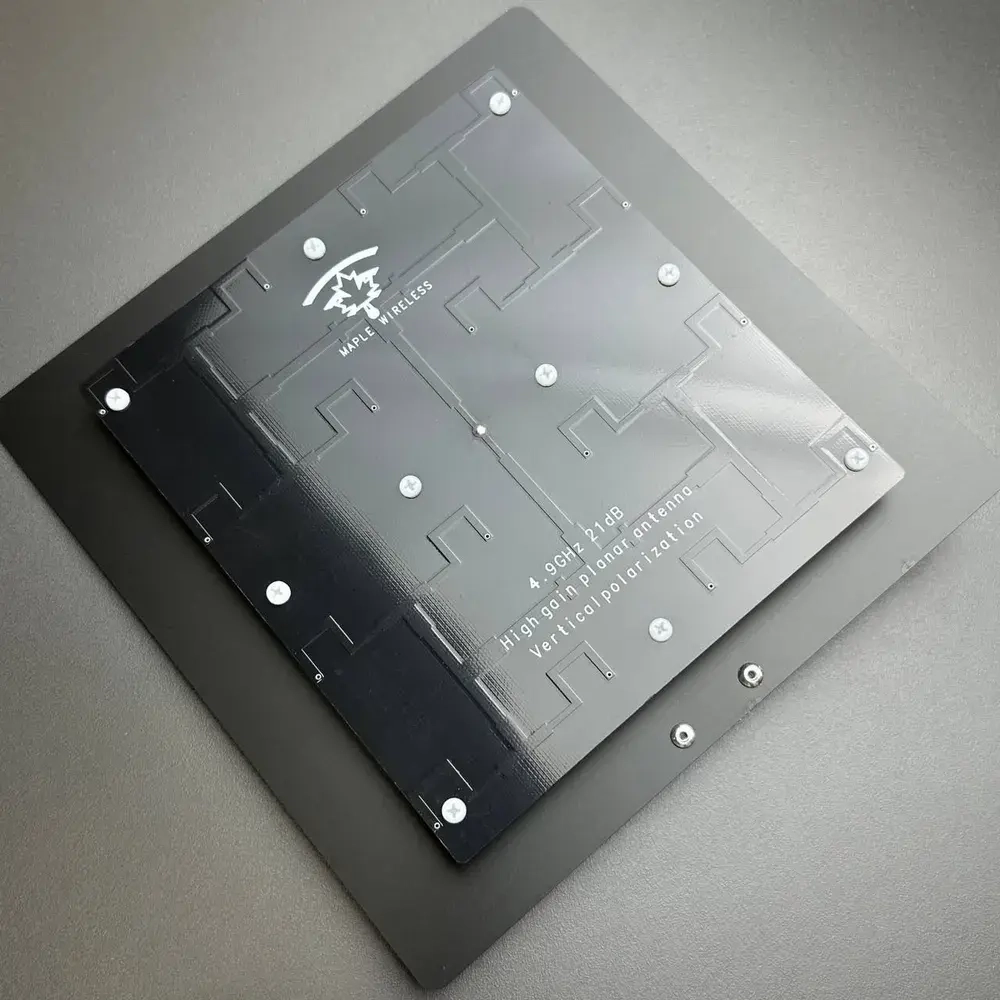

Отражающая пластина выполнена из авиационного алюминия высокой твёрдости, а излучающий элемент — из низкопотерьной тефлоновой пластины. Такой выбор материалов обеспечивает надёжность конструкции и минимизирует потери сигнала, без увеличения стоимости изделия. Вес всего 162 г делает антенну лёгкой для установки на штативы и трекеры.

Узкая диаграмма направленности

Угол раствора 15° по обеим осям создаёт остронаправленный луч, который концентрирует энергию в одном направлении. Это даёт максимальное усиление в зоне прямой видимости, но требует точной ориентации. Для удобства использования антенна поддерживает работу с системами автоматического отслеживания (ААТ), которые динамически выравнивают направление во время полёта.

Совместимость и применение

Подходит для HD-видеотрансмиттеров и аналоговых систем передачи изображения (Raspberry Pi HD, SIqi HM30 HD, Rush-SOLO и др.). Разъём SMA обеспечивает надежное соединение; в комплекте идёт 38-сантиметровый коаксиальный кабель. КСВ ≤ 1,5 гарантирует эффективность согласования с оборудованием на 50 Ом.

Характеристики

• Усиление: 21 дБи
• Частотный диапазон: 4,5–5,4 ГГц (диапазон 4.9G), 5,18–5,8 ГГц (диапазон 5.5G)
• Полоса пропускания: 4500–5400 МГц / 5180–5800 МГц
• Поляризация: линейная вертикальная
• Диаграмма направленности: угол раствора 15° (по горизонтали и вертикали)
• Импеданс: 50 Ом
• КСВ: ≤ 1,5
• Габариты: 168 × 168 × 15 мм
• Вес: 162 г
• Разъём: SMA (типа с кабельной сборкой 38 см)
• Материал: авиационный алюминий (отражатель), тефлон (высокочастотная пластина)
• Применение: совместимость с ААТ (автоматический трекер антенны)

Комплект поставки

1. Патч-антенна Maple Wireless 21 дБи
2. Коаксиальный кабель с разъёмом SMA (38 см)

Примечание: антенна имеет узкую диаграмму направленности (15° в каждой плоскости). Рекомендуется установка на штатив или с использованием автоматического трекера ААТ для оптимальной ориентации сигнала при полётах на дальние дистанции.
