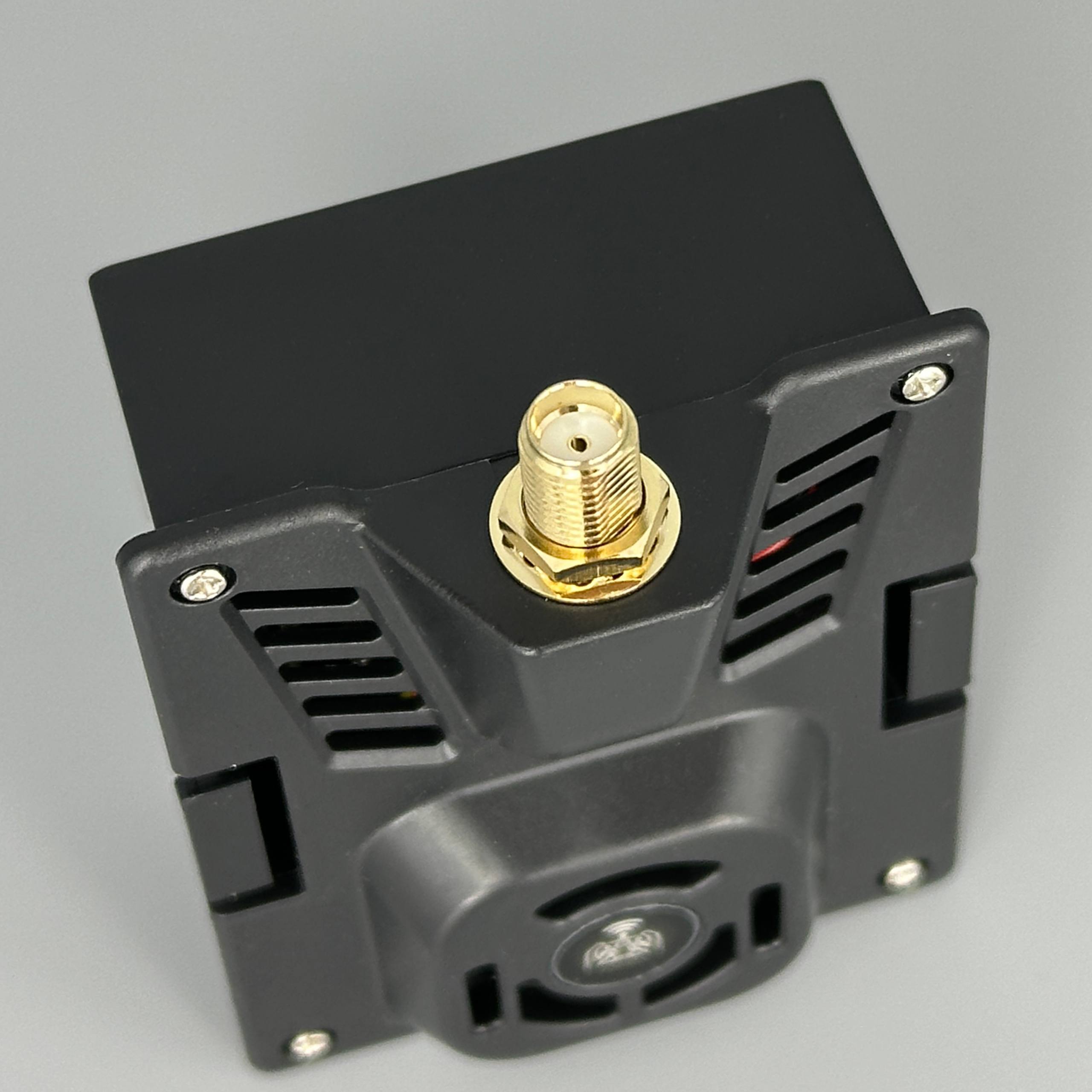

Передатчик (TX) Happymodel ES24TX PRO Micro

Что это и для кого

ES24TX Pro Micro — это компактный модуль видеопередатчика для систем управления FPV-дронами, самолётов на р/у и гоночных квадрокоптеров. Товар рассчитан на пилотов и инженеров, которые модифицируют свои OpenTX передатчики (TX16S, QX7, TX12, X9D и аналоги) под ExpressLRS. Главное преимущество: предустановленная прошивка и полная готовность к использованию прямо из коробки.

Архитектура и элементная база

Модуль строится на паре микроконтроллеров: ESP32 как основной процессор, ESP8285 в роли резервного (ESPBackpack). Радиочип SX1281IMLTRT отвечает за работу в диапазоне 2400—2500 МГц (ISM2400). Полностью собран на заводе, не требует пайки или дополнительной сборки.

Мощность и дальность

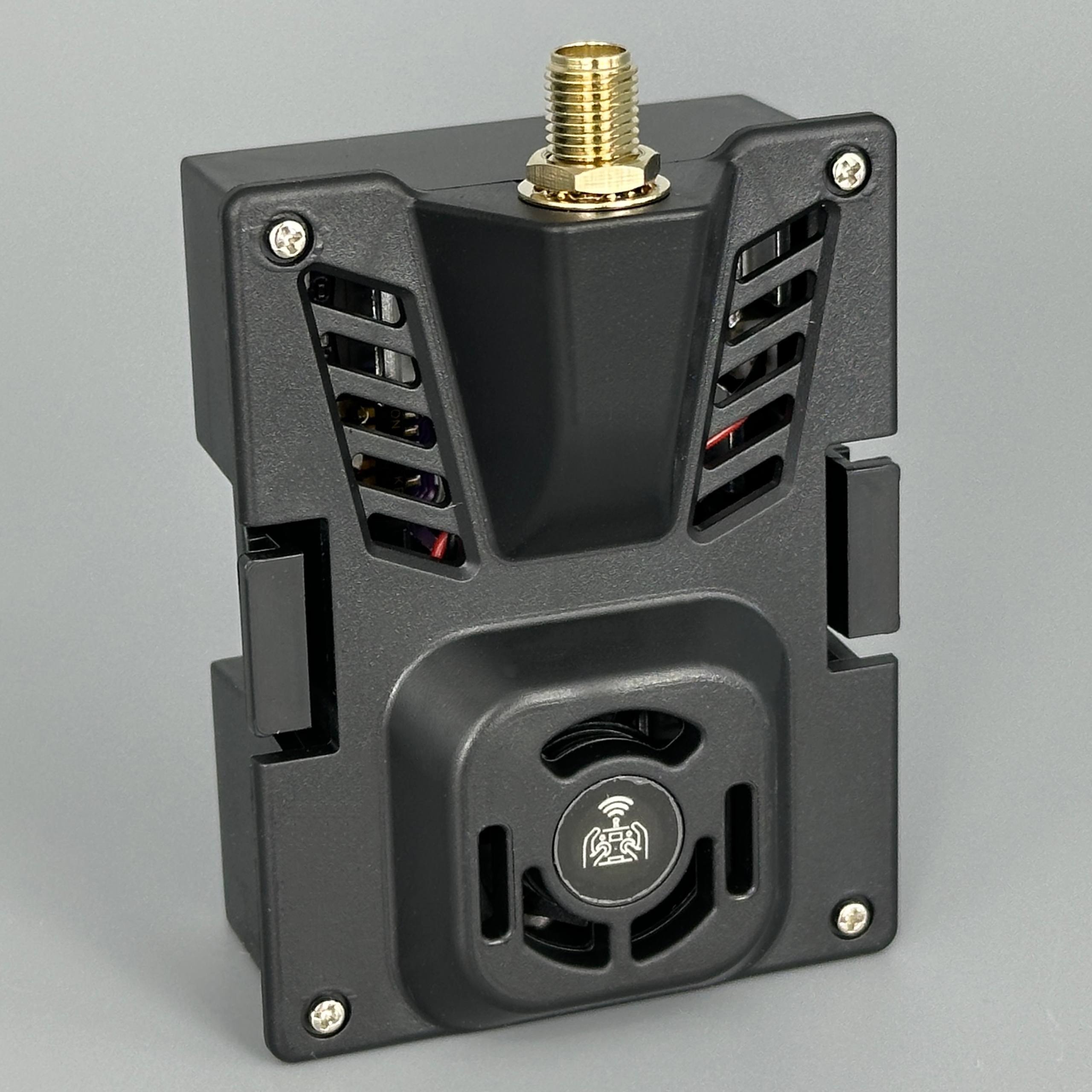

Выходная мощность свыше 30 дБм с возможностью достигать до 1000 мВт обеспечивает хорошее покрытие. Встроенный вентилятор охлаждает модуль при работе на высокой мощности, RGB LED-модуль позволяет визуально контролировать статус. Частота обновления приёма от 25 до 500 Гц даёт гибкость в выборе между задержкой и расходом батареи.

Питание и размер

Рассчитан на питание 5—10 В, что совместимо с большинством батарей Li-Po (2S—3S или стабилизированные источники). Компактный размер 70 × 49 × 32,5 мм и вес 51 грамм (без антенны) позволяют установить его практически в любой Micro JR bay без перегруза передатчика.

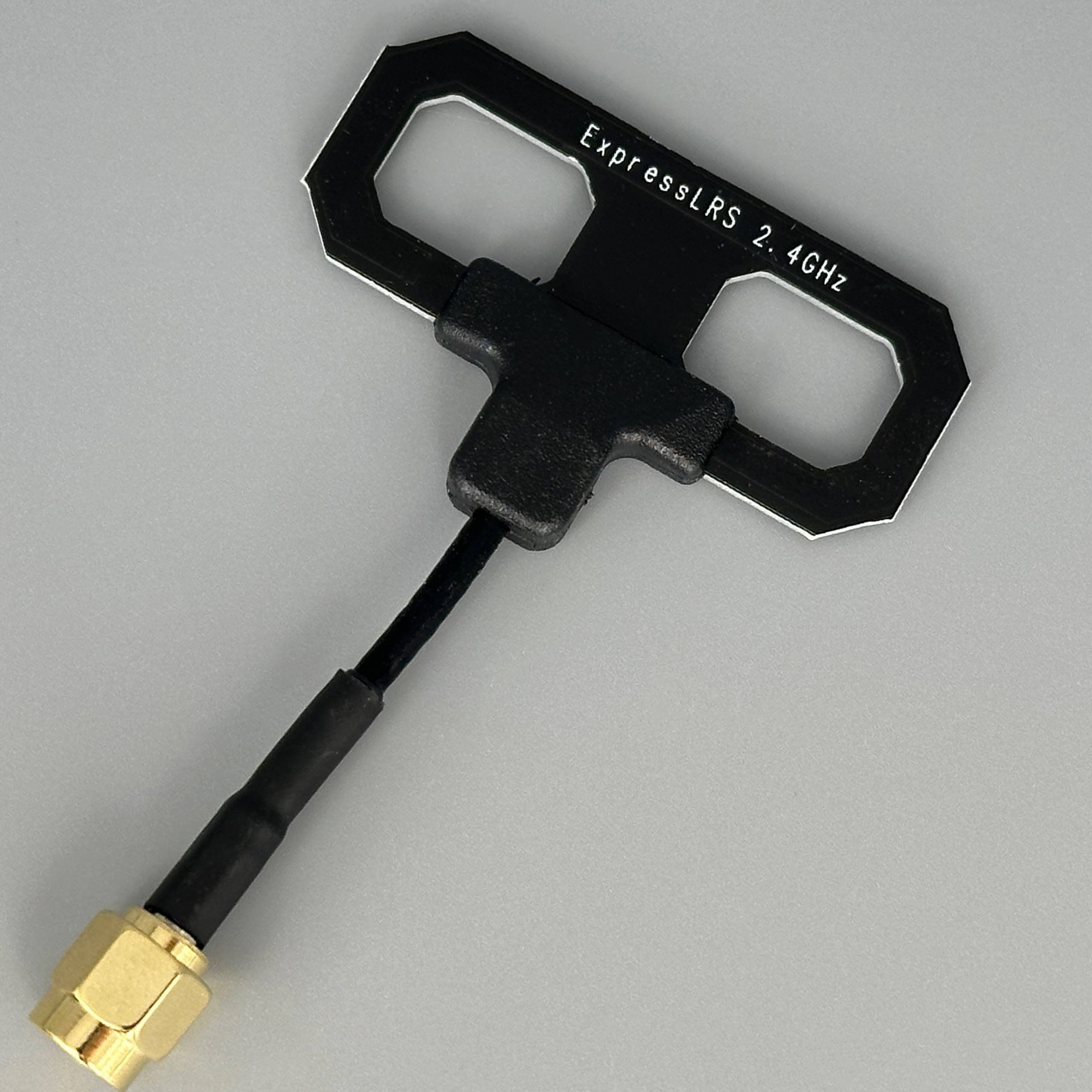

Антенна Moxon

В комплекте идёт профессиональная направленная антенна Happymodel Moxon с усилением 4,18 дБи. Такая геометрия обеспечивает стабильный сигнал в условиях гонки или полёта на дальность, не требует частой переориентации.

Характеристики

• Регуляторная область: ISM2400
• Микроконтроллер: ESP32 (основной), ESP8285 (дополнительный, ESPBackpack)
• Радиочастотный чип: SX1281IMLTRT

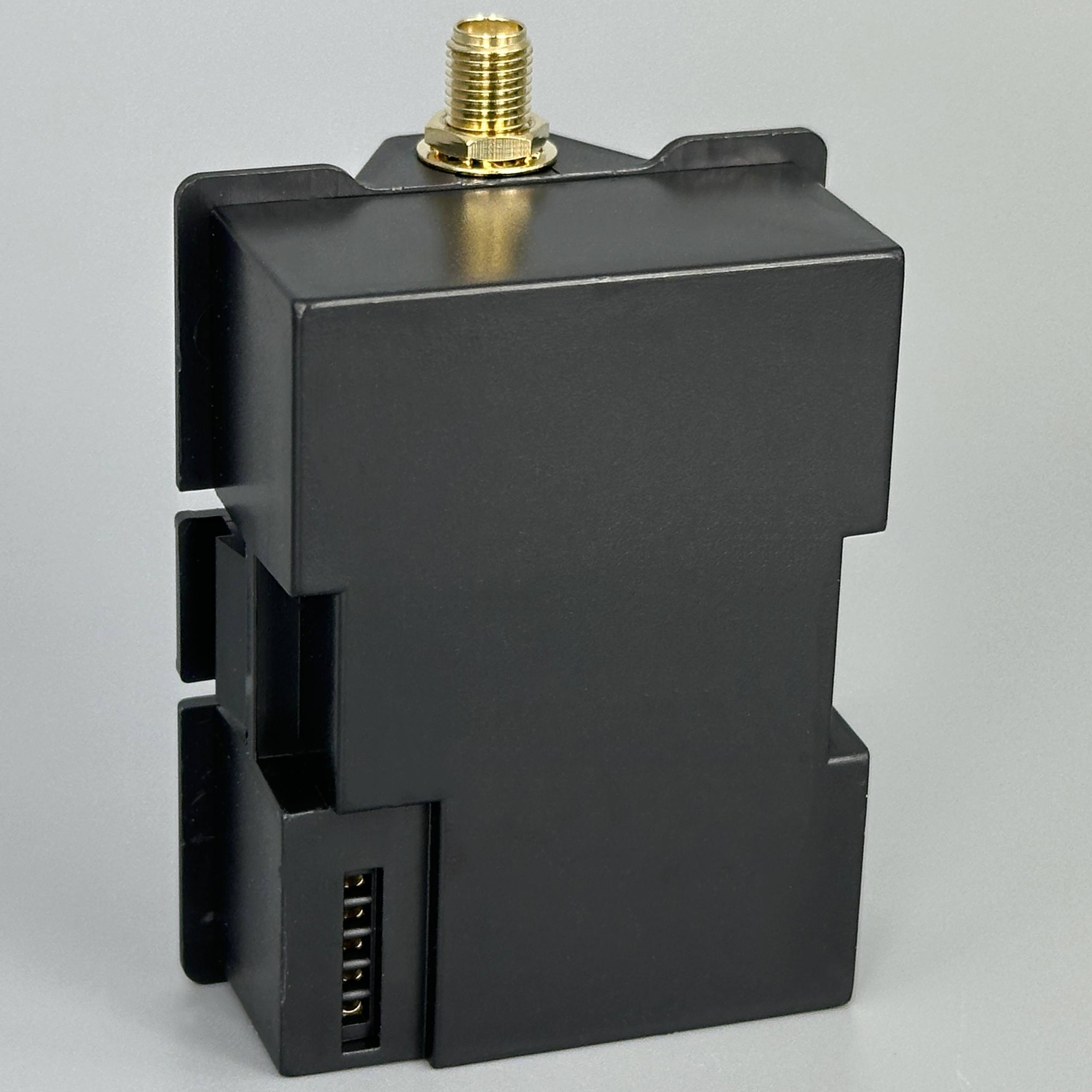

• Разъем: JR стандартный 5-контактный
• Диапазон частот: 2400—2500 МГц
• Максимальная частота обновления приемника: 500 Гц
• Минимальная частота обновления приемника: 25 Гц
• Выходная мощность ВЧ: более 30 дБм
• Максимальная выходная мощность: до 1000 мВт
• Напряжение питания: 5—10 В
• Вес: 51 грамм (без антенны)
• Размеры: 70 × 49 × 32,5 мм
• Коэффициент усиления антенны: 4,18 дБи
• Прошивка: HappyModel_ES24TX_Pro_Series_2400_TX
• Протокол: ExpressLRS (ELRS)

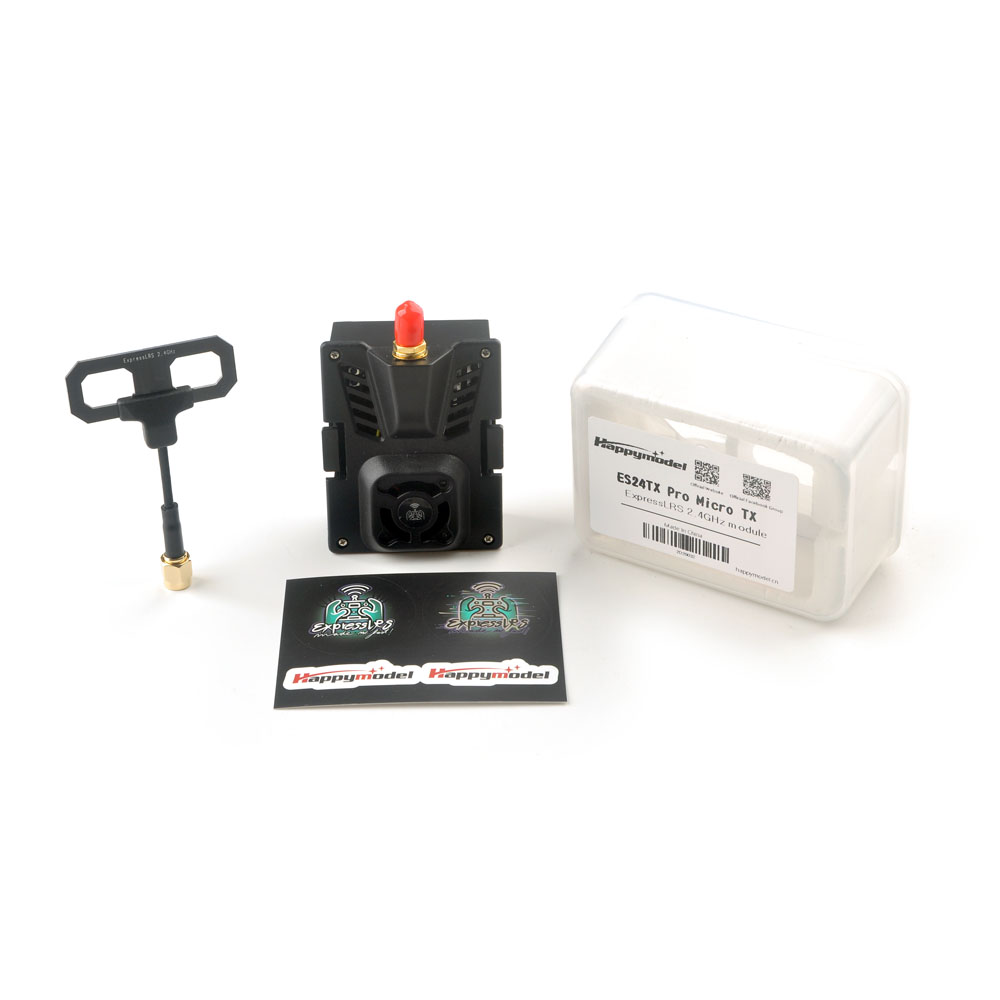

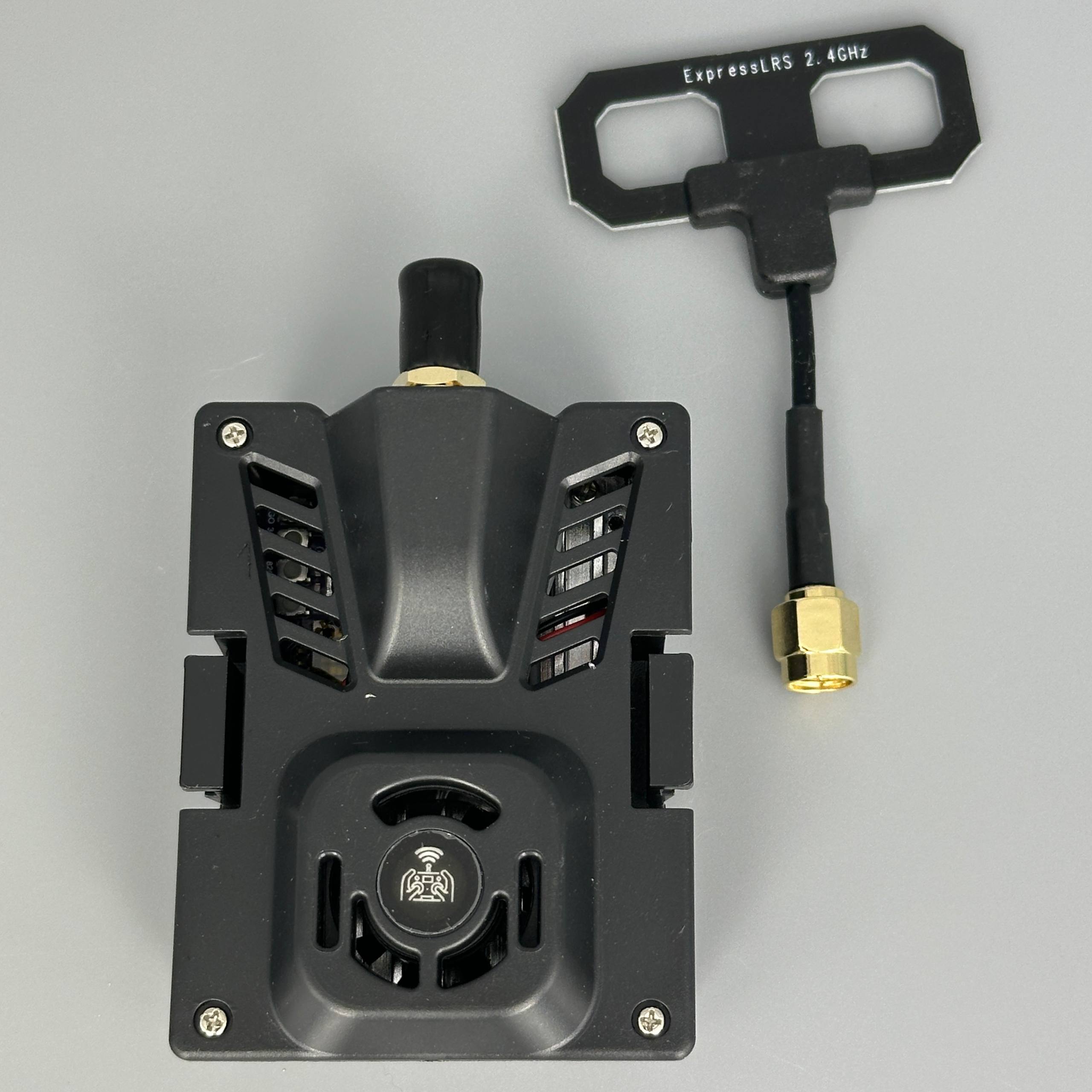

Комплект поставки

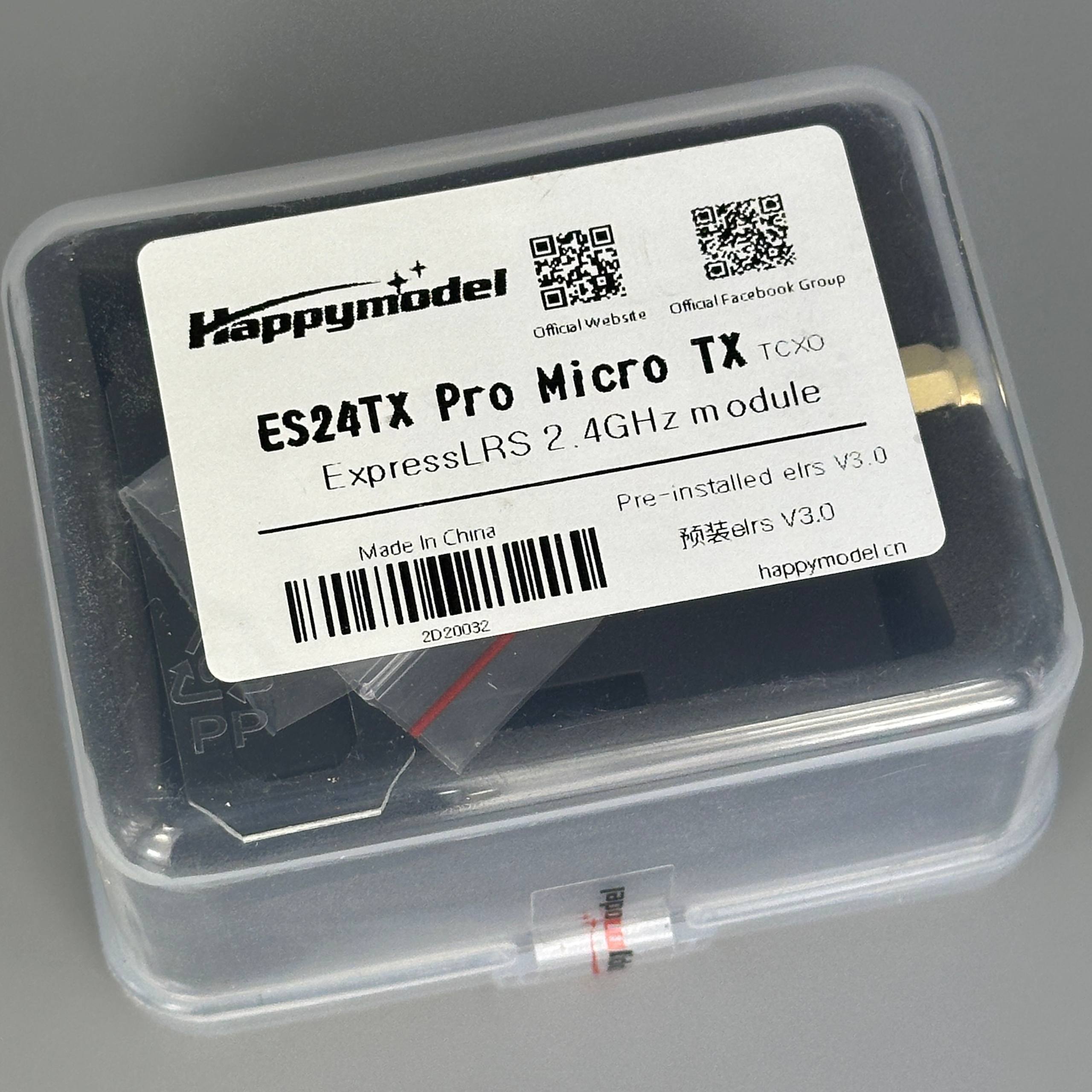

1. Модуль ES24TX Pro Micro TX

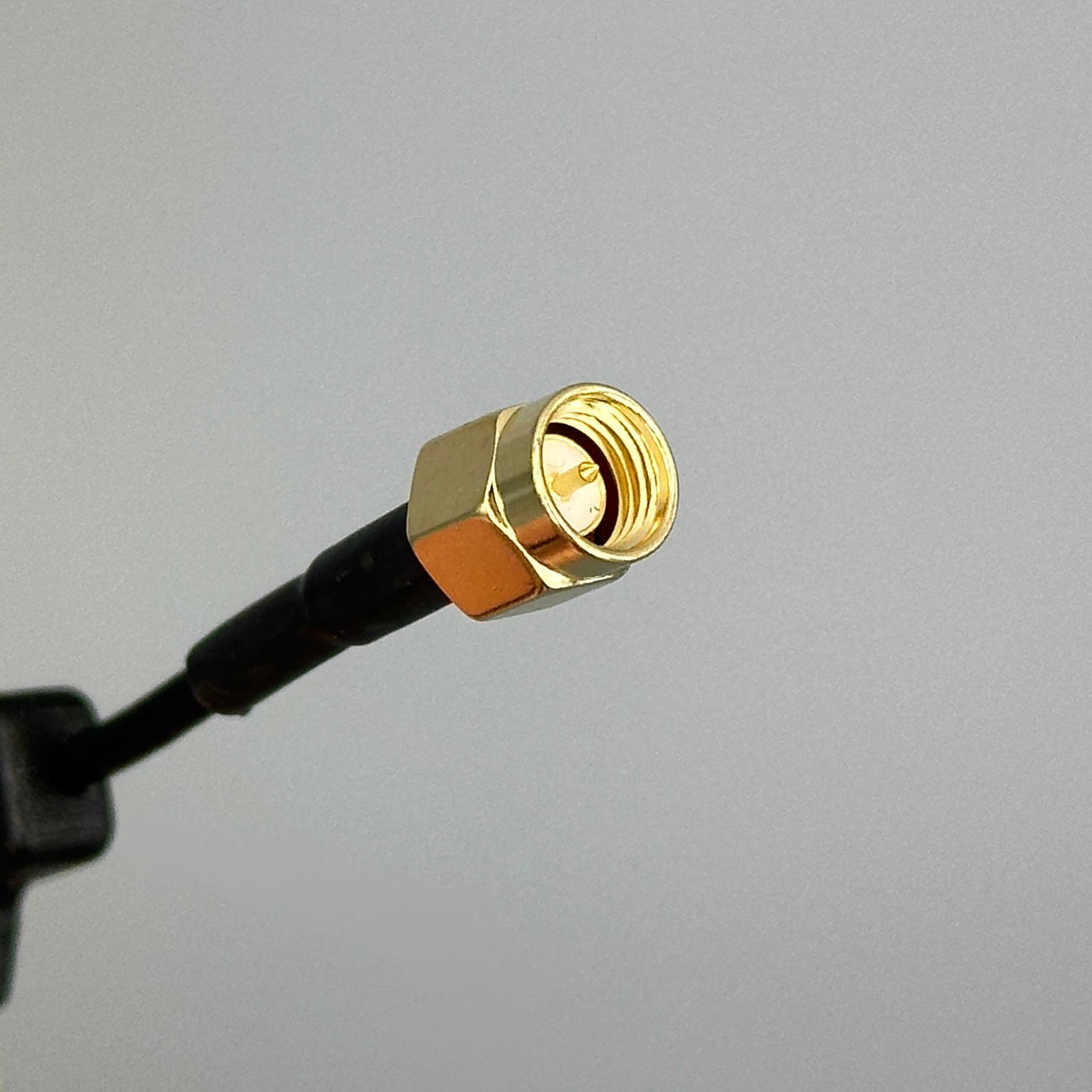

2. Антенна Happymodel 2,4 ГГц Moxon

Модуль совместим с передатчиками OpenTX, имеющими отсек Micro JR.
