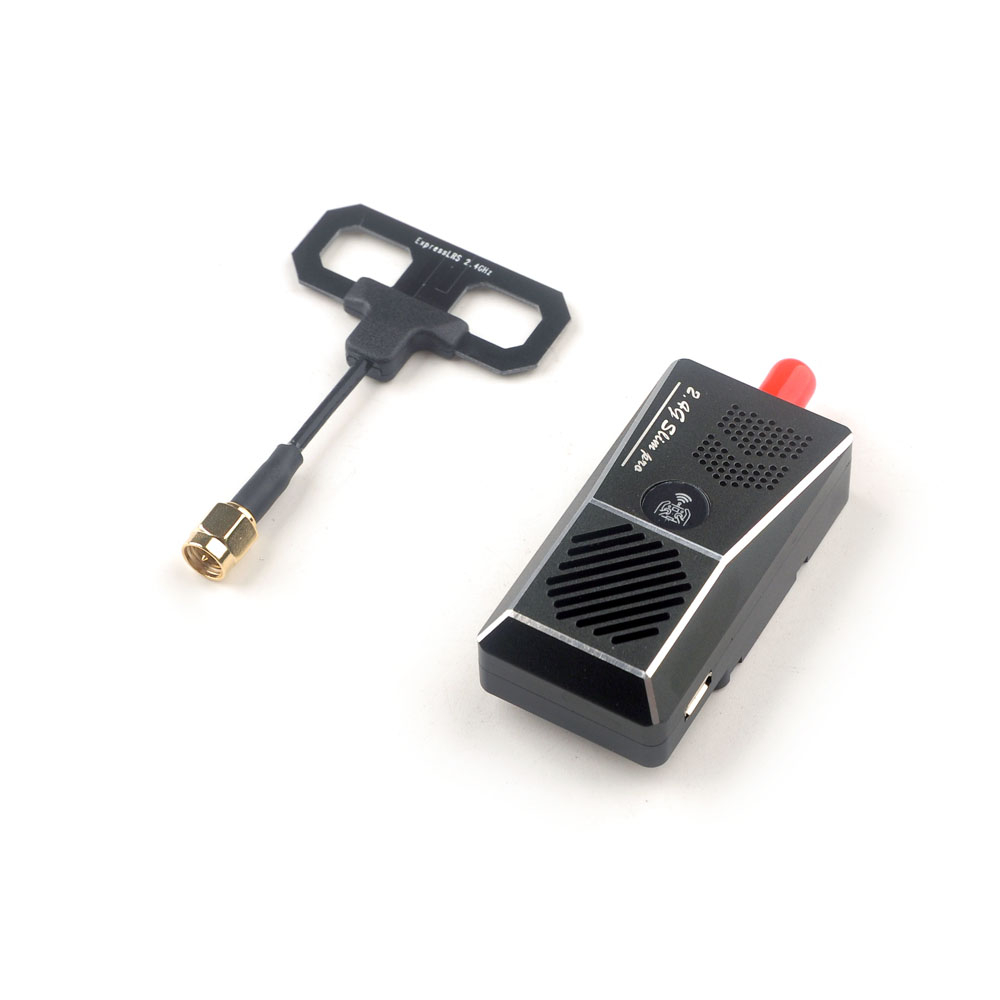

Передатчик (TX) Happymodel ES24TX SLIM PRO Nano

Что это

ES24TX Slim Pro — модульный передатчик стандарта ExpressLRS для нано-радиостанций (FrSky X-Lite, X-Lite Pro, X9 Lite, TBS Tango 2). Основан на открытом стандарте ExpressLRS и обеспечивает низкую задержку, высокую частоту обновления и надёжную дальнобойность на частоте 2,4 ГГц.

Архитектура и процессор

В модуле установлены ESP32 как основной контроллер, ESP8285 как вспомогательный модуль и радиочастотный чип SX1280IMLTRT. Эта комбинация обеспечивает стабильную работу и поддержку обновлений прошивки через Wi-Fi. Частота обновления может быть установлена от 25 до 500 Гц в зависимости от требований миссии.

Охлаждение и энергопотребление

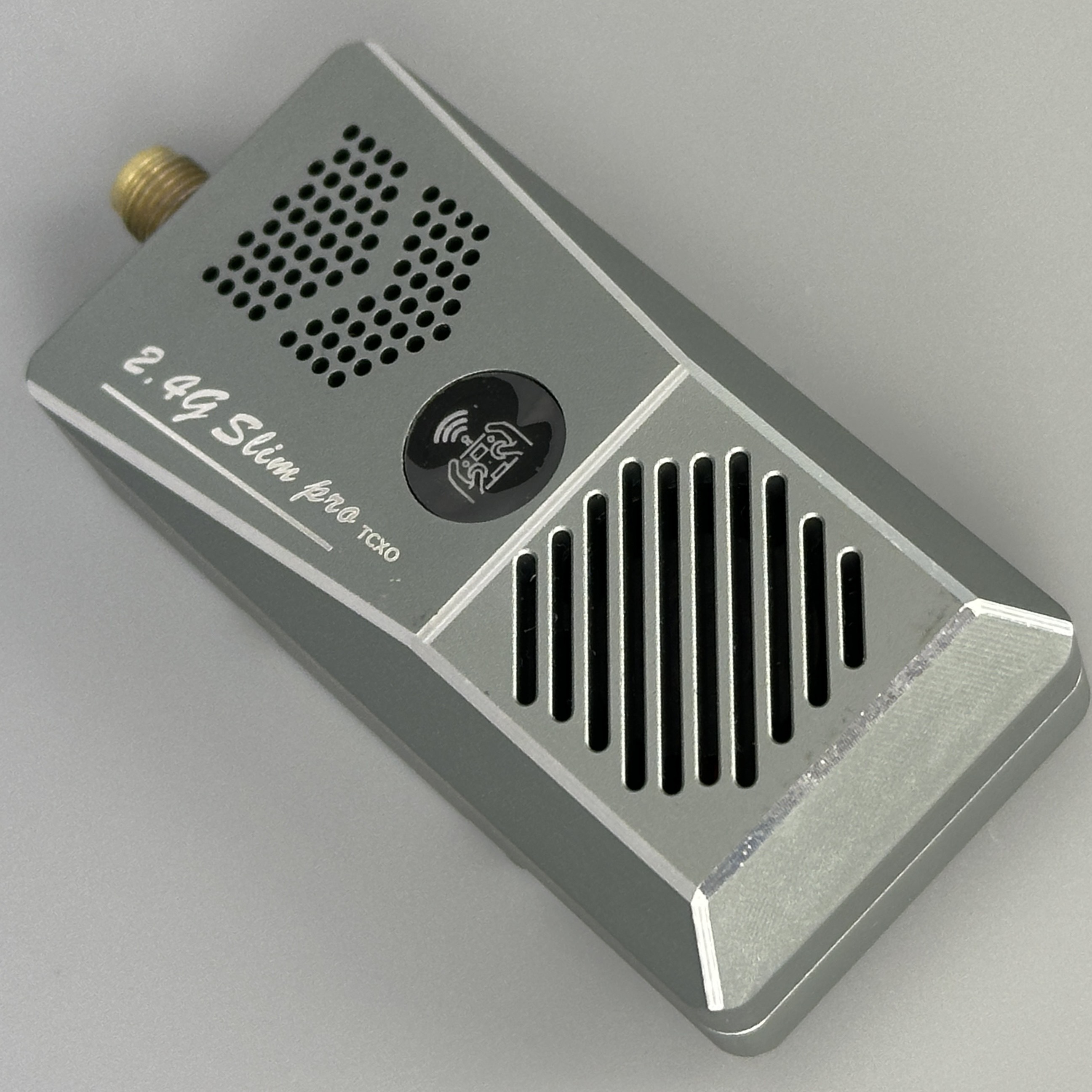

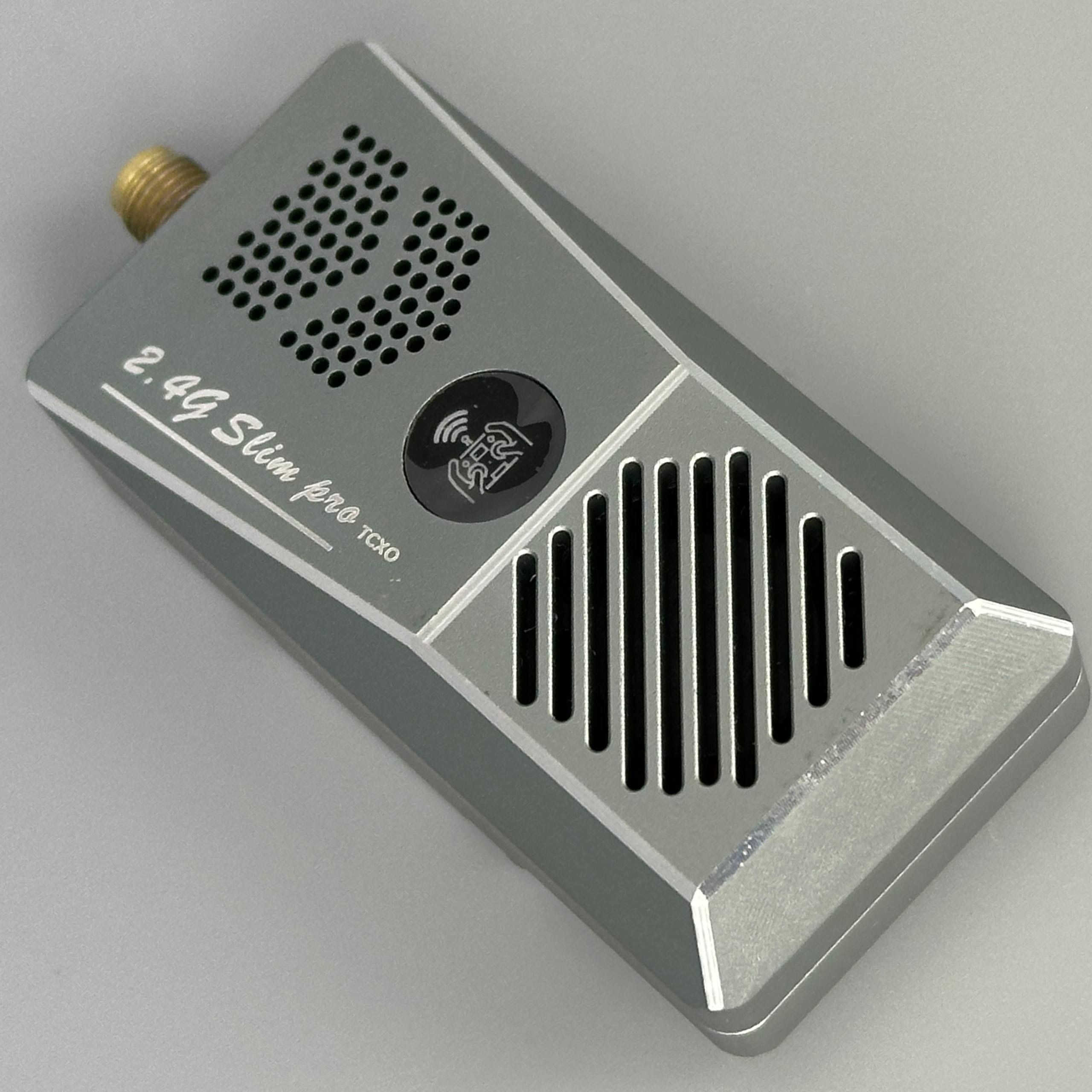

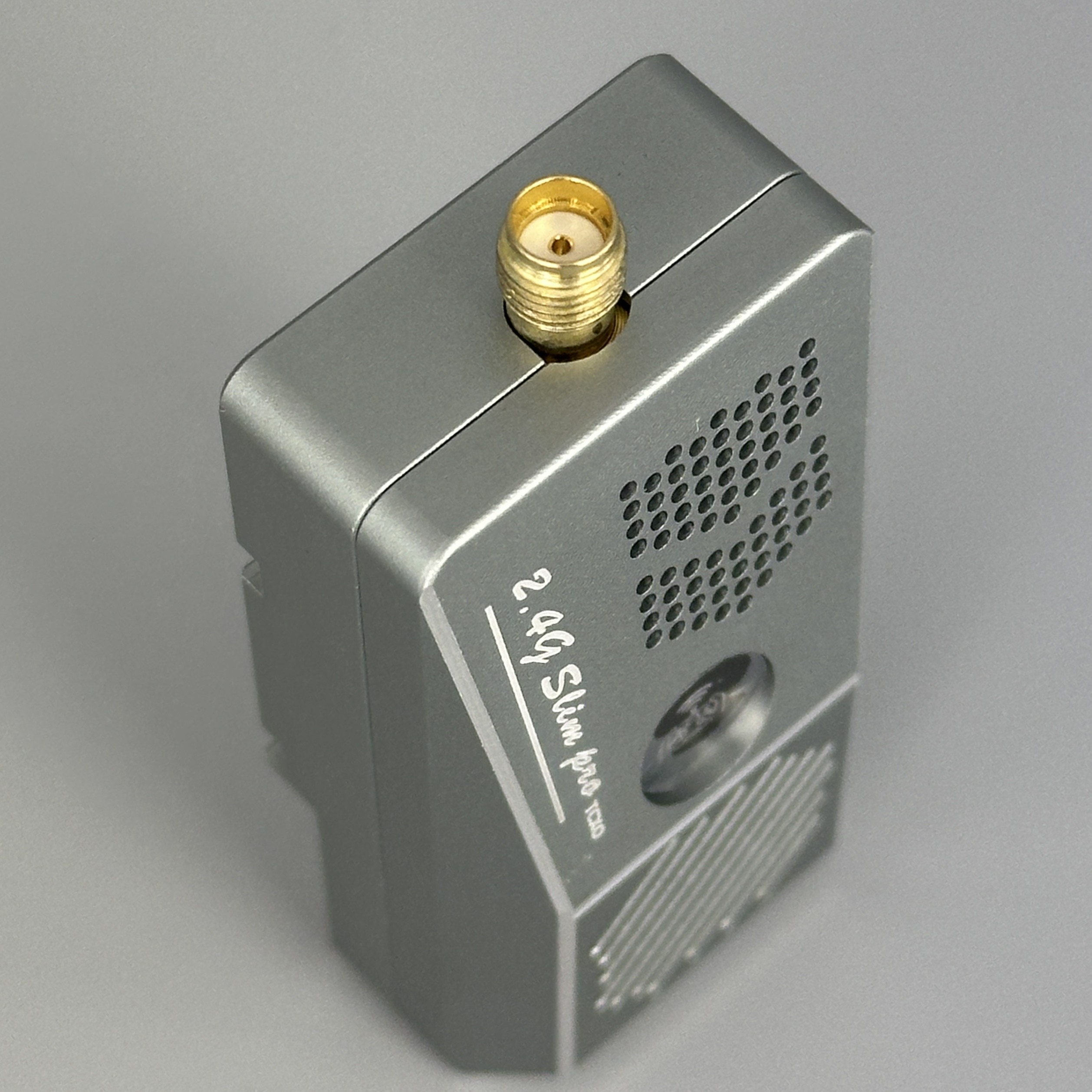

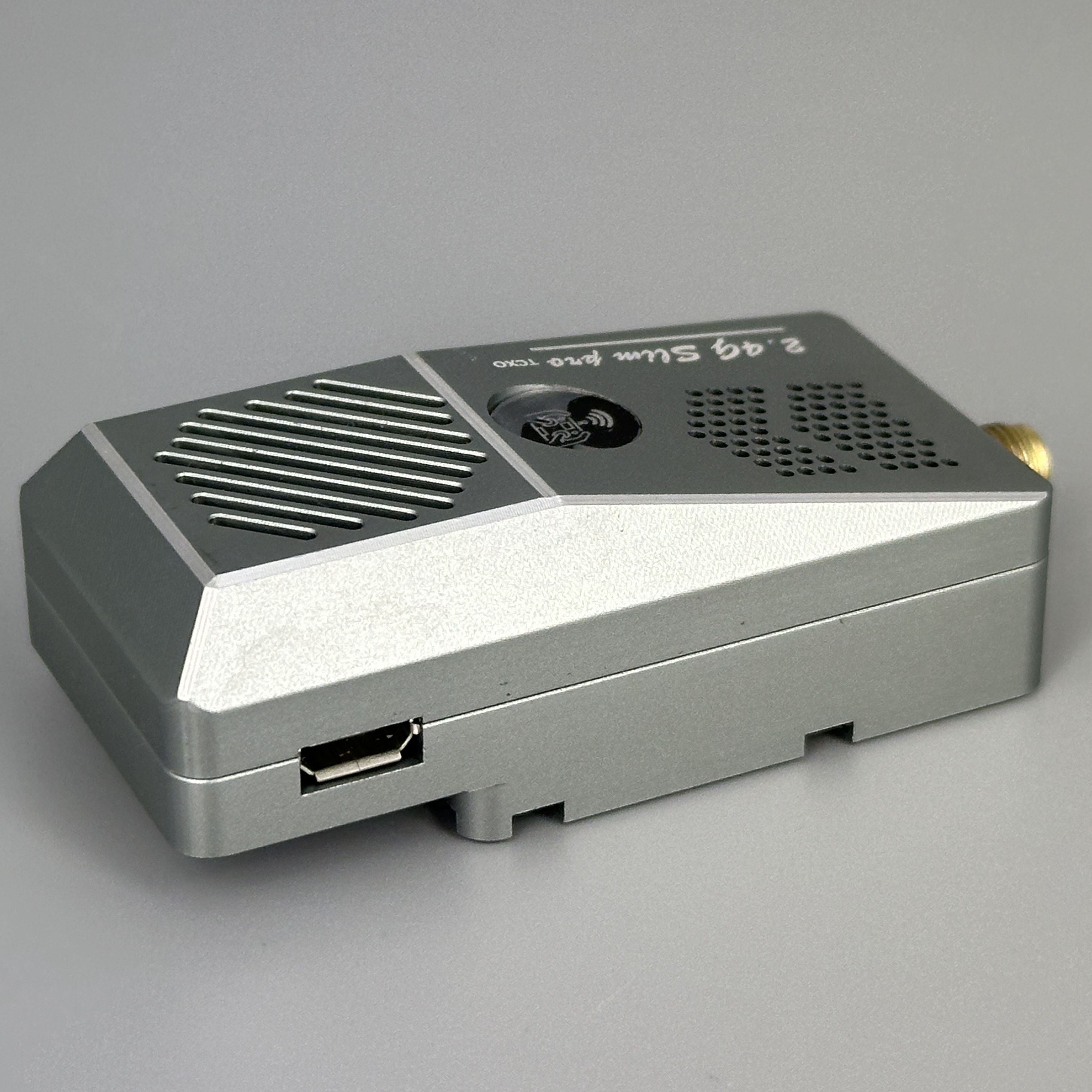

Алюминиевый корпус с встроенным вентилятором активного охлаждения позволяет безопасно работать на высокой мощности до 1000 мВт (при наличии внешнего питания в рации). Стандартная мощность ≤30 дБм; автоматический вентилятор включается при работе на 250 мВт и выше. Питание: 5–12 В.

Совместимость и установка

Модуль готов к использованию прямо из коробки с предустановленной прошивкой ExpressLRS. Подходит для радиостанций с поддержкой 8-контактного разъёма FrSky Lite. Обновление и настройка доступны через конфигуратор ExpressLRS или через веб-интерфейс (192.168.4.1) с пароля expresslrs.

Применение

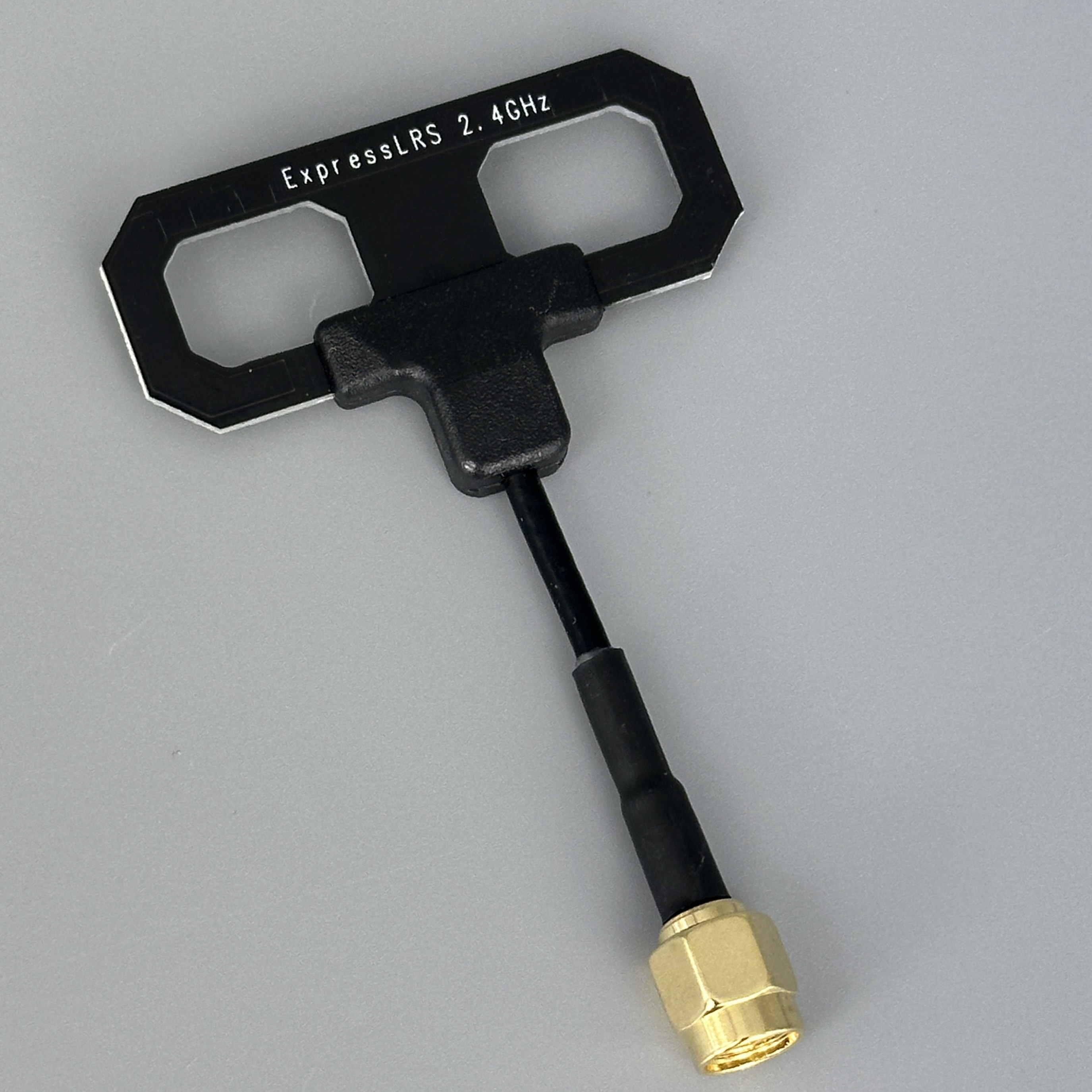

Оптимален для FPV-гонок и дальнобойных полётов благодаря низкой задержке и высокой надёжности связи. Антенна Moxon 2,4 ГГц с усилением 1,87 дБи обеспечивает сбалансированное излучение в горизонтальной плоскости.

Характеристики

• Регуляторная область: ISM2400
• Микроконтроллер: ESP32 (основной), ESP8285 (в качестве вспомогательного модуля)
• Радиочастотный чип: SX1280IMLTRT

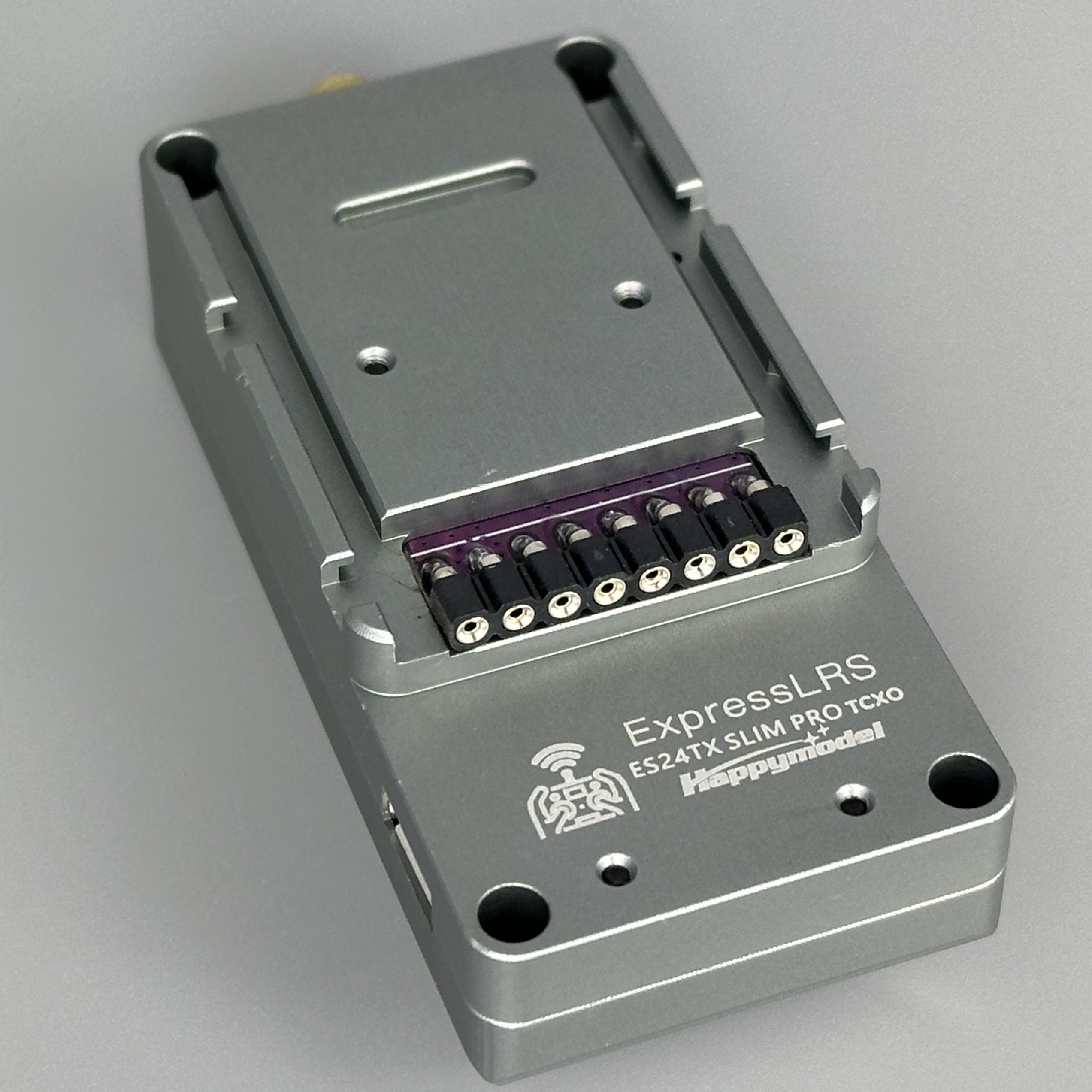

• Разъем: 8-контактный FrSky Lite
• Диапазон частот: 2400–2500 МГц
• Максимальная частота обновления приёмника: 500 Гц
• Минимальная частота обновления приёмника: 25 Гц
• Выходная мощность ВЧ: ≤30 дБм (базовая), до 1000 мВт (с внешним питанием)
• Напряжение питания: 5–12 В
• Вес: 50 г (без антенны)
• Размеры: 67,5 × 30 × 20,5 мм (без антенны)
• Коэффициент усиления антенны: 1,87 дБи
• Конструкция: алюминиевый корпус с активной системой охлаждения (вентилятор включается при работе на мощности 250 мВт и выше)
• Целевая прошивка: HappyModel_ES24TX_Pro_Series_2400_TX

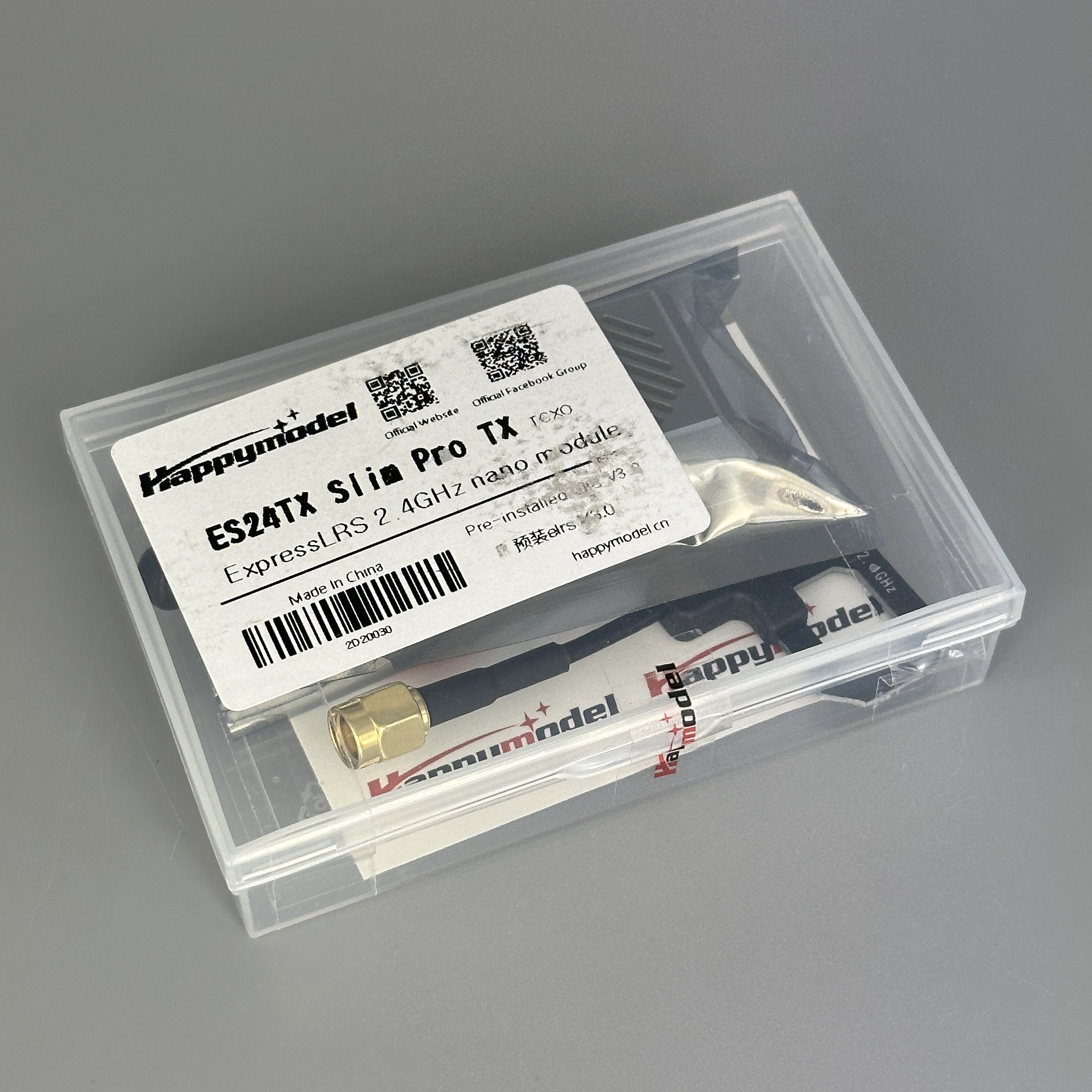

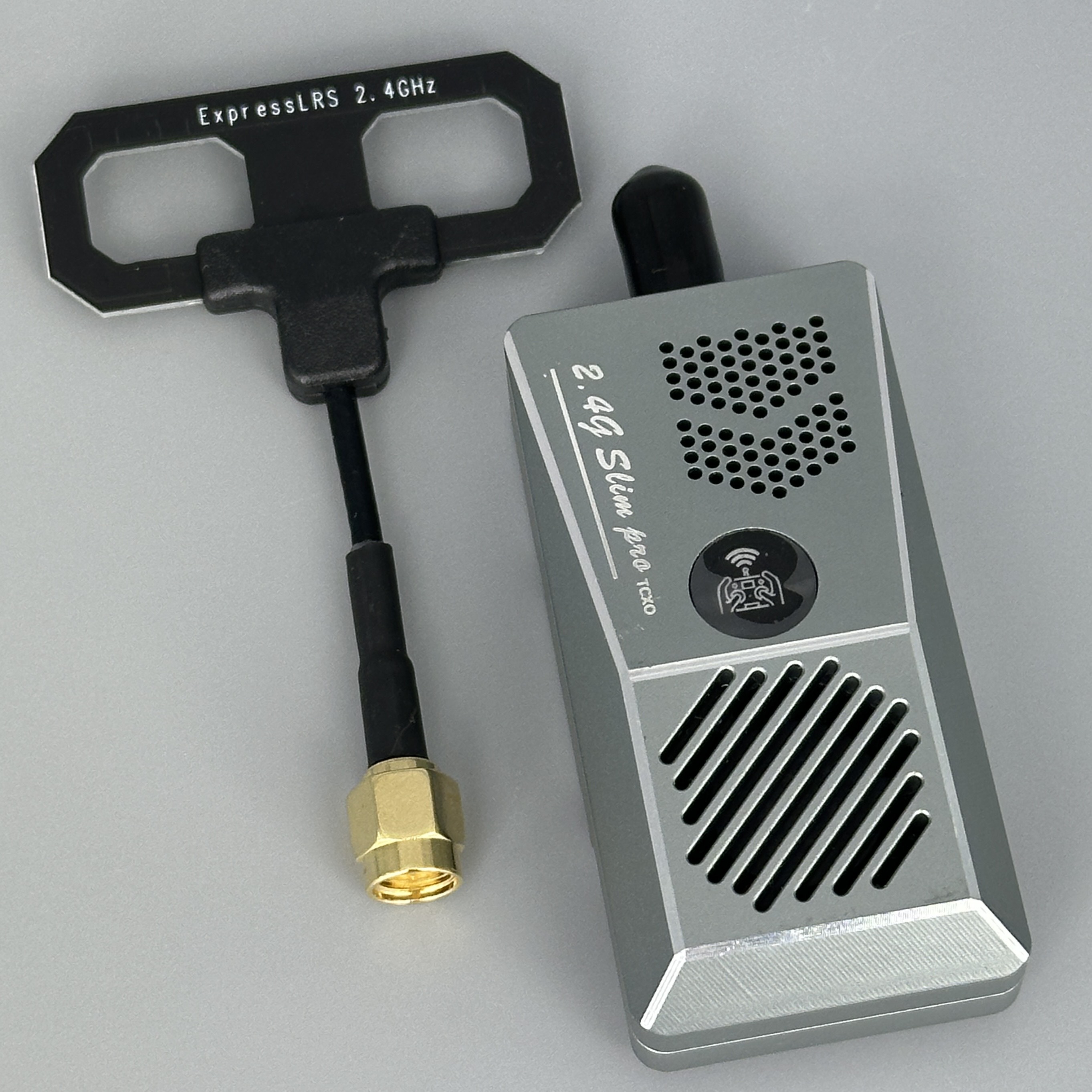

Комплект поставки

1. Модуль передатчика ES24TX Slim Pro TX

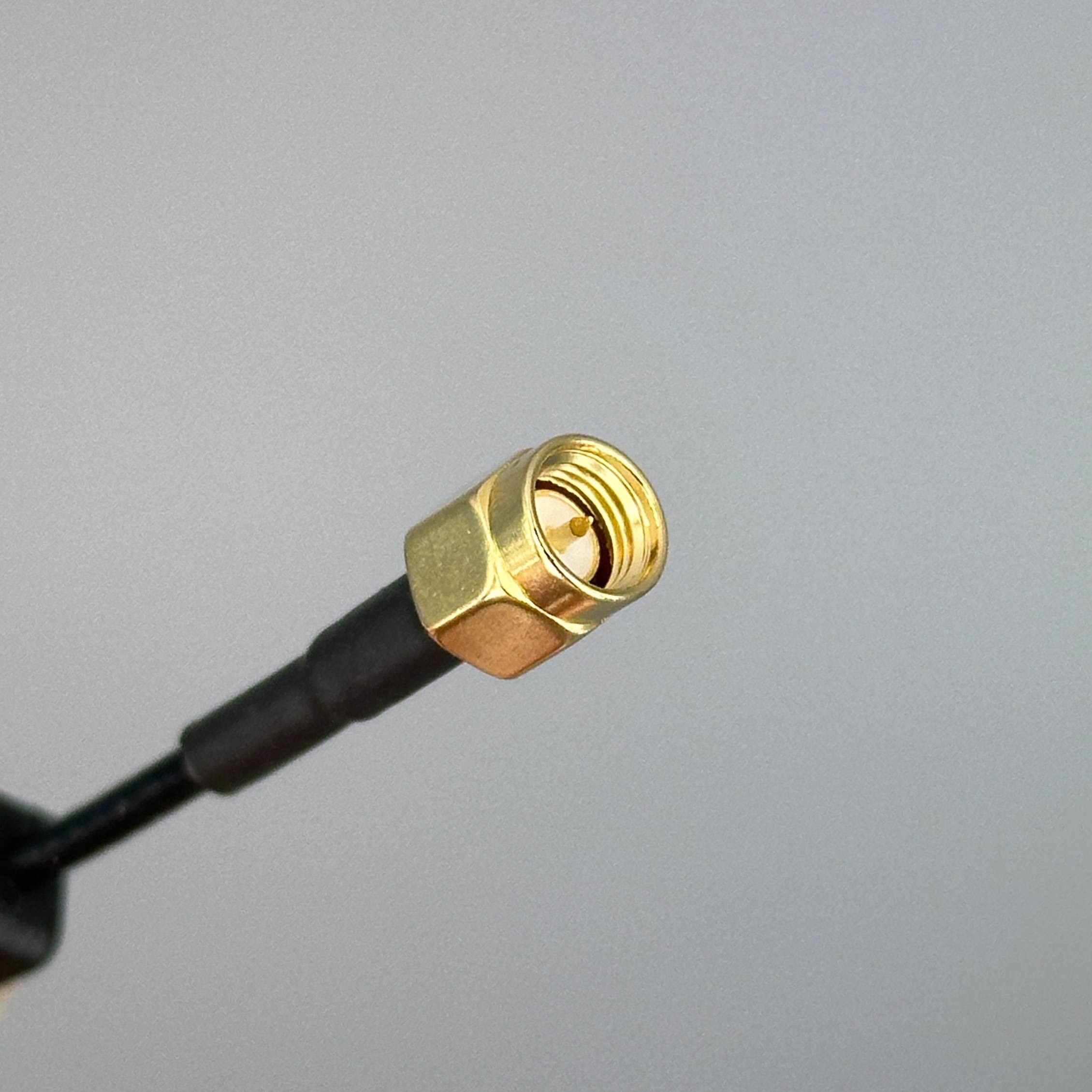

2. Антенна Happymodel Moxon 2,4 ГГц

Модуль поддерживает максимальную мощность до 1000 мВт; для работы на максимальной мощности требуется внешний источник питания (рация должна поддерживать подачу необходимого питания).
