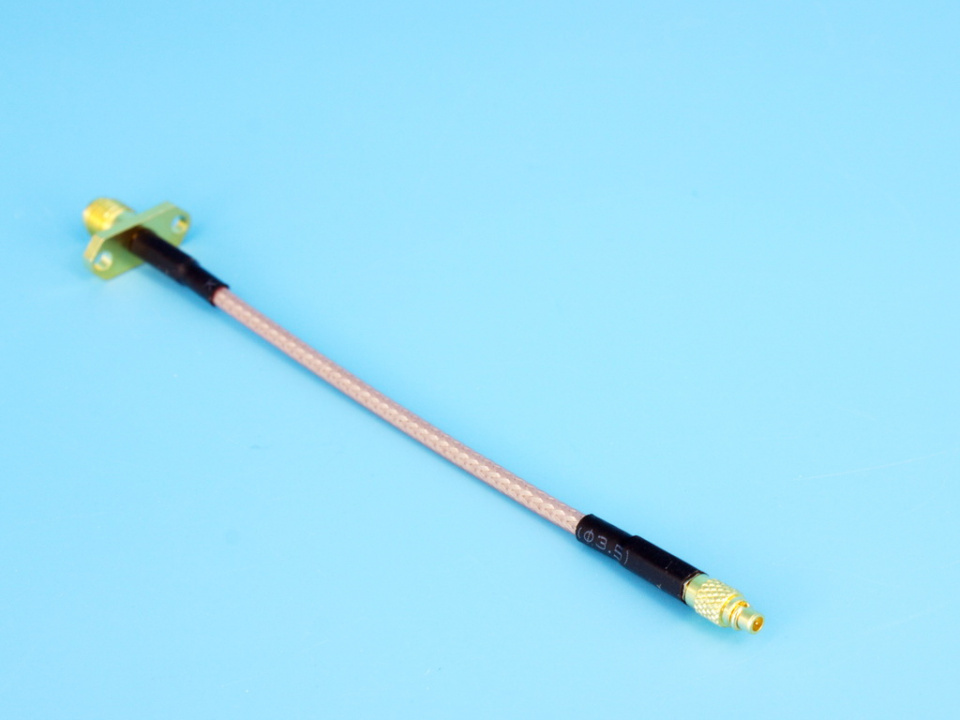

Переходник с MMCX на SMA длина 110 мм

Для чего нужен этот переходник

Это гибкий антенный кабель (пигтейл) с коаксиальным проводником RG-316 — универсальное решение для пилотов FPV. Он позволяет подключить стандартную внешнюю SMA-антенну к видеопередатчику, который оснащён портом MMCX. Благодаря длине 110 мм кабель оптимален для размещения антенны на подъёмной стреле, шасси или отдельном держателе без лишних перегибов.

Стандарты и характеристики коннекторов

SMA (SubMiniature version A) — популярный ВЧ-разъём, рассчитанный на импеданс 50 Ом и поддерживающий диапазон частот до 18 ГГц. MMCX (Micro-Miniature Coaxial) — компактный разъём с защёлкивающимся механизмом, рассчитан на частоты до 6 ГГц. Этот тандем часто встречается в FPV-системах, где нужна надёжная связь между видеопередатчиком и антенной.

Кабель RG-316

RG-316 — коаксиальный кабель с малым затуханием сигнала. Диаметр кабеля около 2 мм, что делает его компактным и удобным для установки на компактных рамах дронов. Кабель обладает хорошей гибкостью и надёжно защищает передаваемый сигнал от помех.

Почему именно этот переходник

Длина 110 мм — это золотая середина: кабель достаточно длинный, чтобы вынести антенну на удаление и избежать помех от собственного излучения дрона, но при этом остаётся компактным. Правильная полярность (MMCX male на SMA female) обеспечивает надёжное соединение без промежуточных переходников.

Характеристики

• Разъём со стороны модуля: MMCX Male (папа)
• Разъём со стороны антенны: SMA Female (мама)
• Длина: 110 мм
• Кабель: RG-316 коаксиальный
• Импеданс: 50 Ом
• Максимальная частота (SMA): до 18 ГГц
• Максимальная частота (MMCX): до 6 ГГц
• Диапазон рабочих температур: -40°С до +80°С
• Тип конструкции: гибкий пигтейл

Применение

• Подключение внешних антенн к модулям видеопередачи (VTX) FPV-дронов
• Вынесение антенны за пределы корпуса устройства
• Соединение оборудования с разъёмами MMCX и SMA
