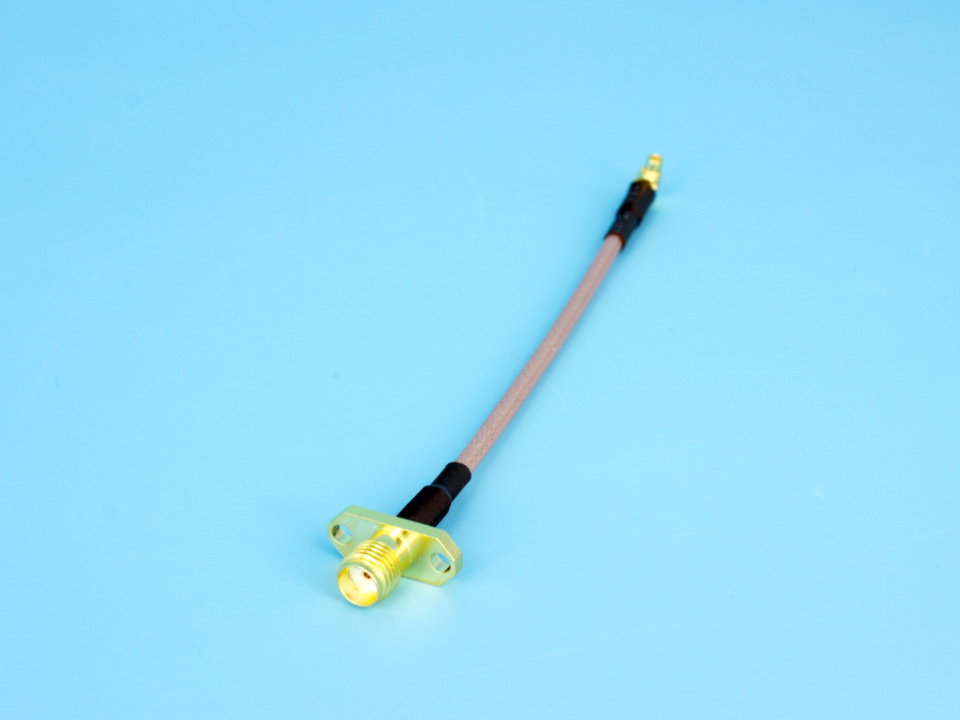

Переходник с углового MMCX на SMA длина 110 мм

Назначение в FPV-дронах

Переходник MMCX–SMA — ключевой элемент для подключения внешней антенны к видеопередатчику малогабаритных FPV-дронов. Компактные FPV-дроны (3–5 дюймов) оснащаются видеопередатчиками с MMCX-разъёмом, а антенны часто выпускаются с SMA-коннектором, поэтому переходник становится необходимым звеном.

Кабель и затухание

Кабель RG-316 обеспечивает малое затухание сигнала, что критично для стабильной видеопередачи на дальние расстояния. Сопротивление 50 Ом гарантирует стабильную передачу сигнала без потерь. Компактный размер кабеля (110 мм) позволяет размещать переходник даже в стеснённых условиях рамы дрона или в воздухозаборниках корпуса.

Рабочие частоты

Стандартом для большинства FPV-систем является 5.8 ГГц видеопередатчик, обеспечивающий хорошее качество сигнала на средних расстояниях. MMCX-коннектор рассчитан на максимальную частоту 6 ГГц, а SMA поддерживает передачу сигнала до 18 ГГц, поэтому пара отлично работает в диапазоне 5–6 ГГц.

Угловой разъём и удобство монтажа

Угловая конструкция MMCX-разъёма уменьшает нагрузку на пайку видеопередатчика и упрощает укладку кабеля внутри рамы. Это особенно важно при монтаже компактных систем с ограниченным пространством между платой VTX и корпусом дрона.

Совместимость

Переходник подходит для видеопередатчиков с MMCX-разъёмом (Rush, AKK VTX, некоторые модели GEPRC и TBS) и любых SMA-антенн форматов RHCP, LHCP или линейной поляризации мощностью до 5 Вт на входе.
