Полетный контроллер Happymodel SuperX ELRS V2.1 AIO 5in1

Универсальный контроллер для лёгких дронов

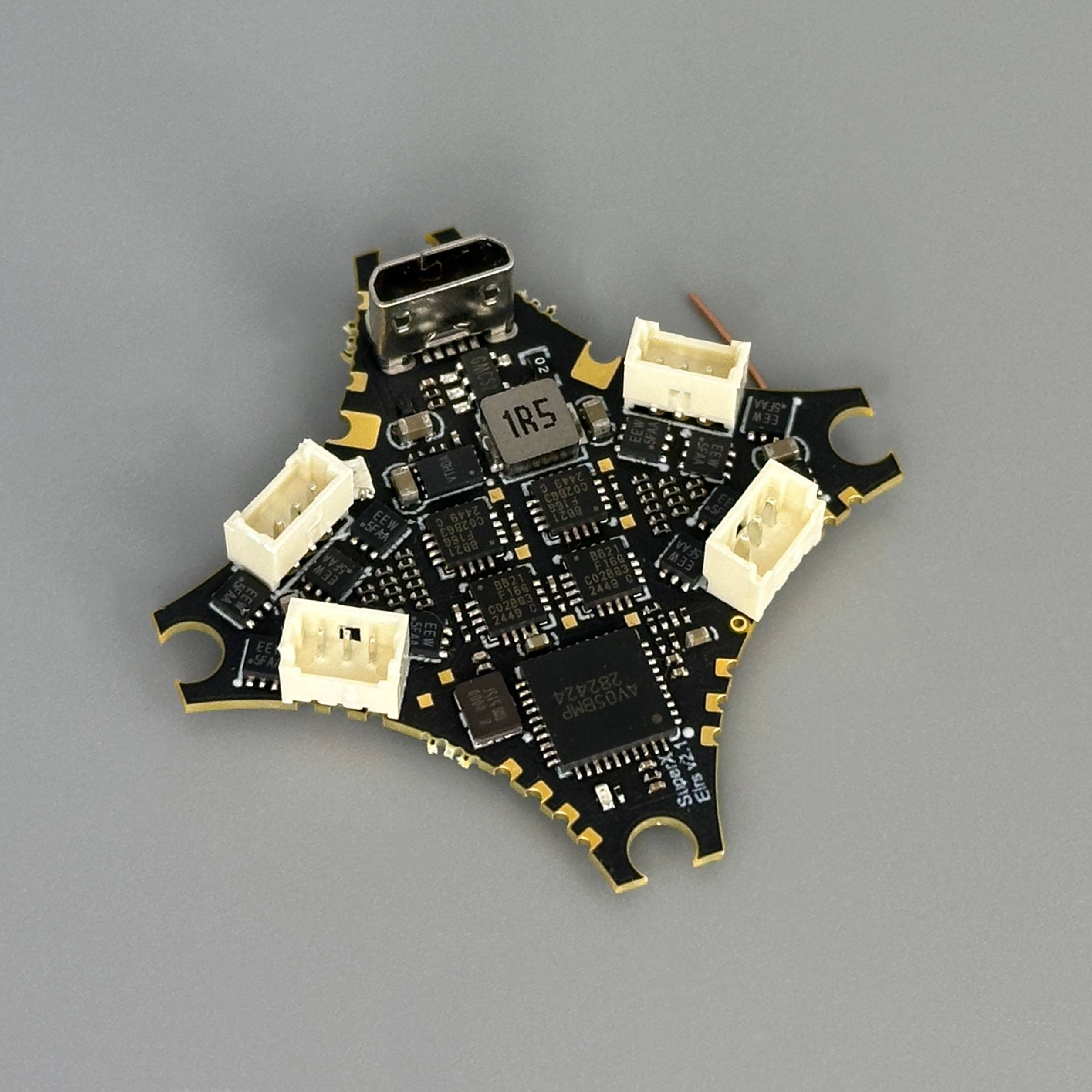

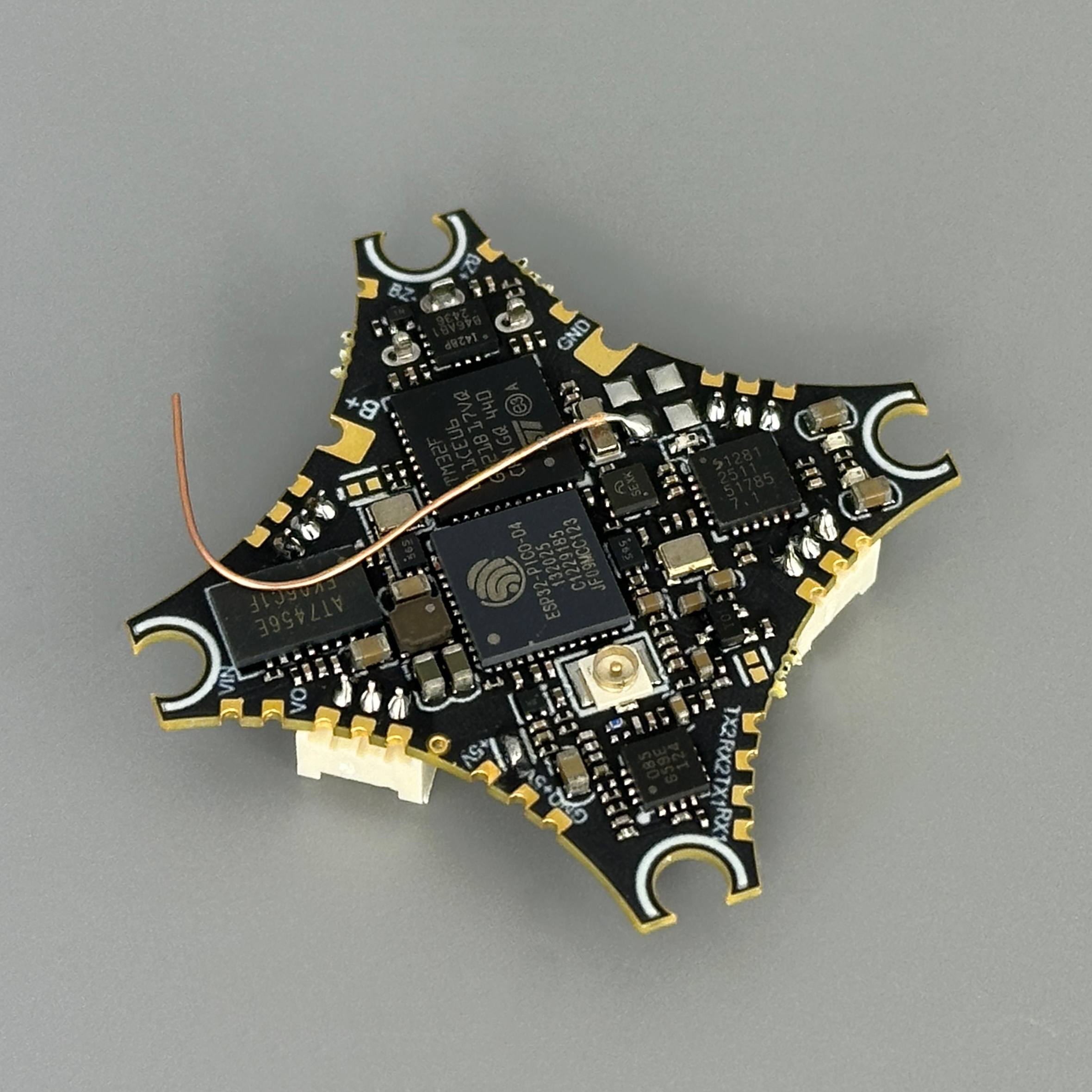

SuperX ELRS V2.1 — полнофункциональная интегрированная плата для микро-дронов и тинивупов. На 30×30 мм размещены полётный контроллер F411, четырёхканальный ESC на 5 ампер, приёмник ExpressLRS и видеопередатчик OpenVTX. Это решение избавляет от необходимости паять множество отдельных компонентов, значительно упрощая сборку.

Мощность и питание

Контроллер питается от батареи 1S (2,9–4,35 В), благодаря чему подходит для самых лёгких дронов. Встроенный 4-в-1 ESC рассчитан на непрерывный ток 5 А с пиковой нагрузкой до 6 А — достаточно для моторов микро-дронов. Прошивка Bluejay 0.19.2 обеспечивает стабильность и поддержку высокочастотного режима (48 кГц).

Радиоуправление по ELRS

Встроенный приёмник ExpressLRS работает на 2,4 ГГц через UART, обеспечивая низкую задержку и надёжное управление. Мощность передачи до 12 дБм позволяет летать в помещениях на хорошем расстоянии. Приёмник совместим с прошивкой ExpressLRS V3.X.X и поддерживает обновления по WiFi.

Видеотрансмиссия 5,8 ГГц

Встроенный видеопередатчик OpenVTX охватывает все 40 основных каналов 5,8 ГГц. Мощность настраивается от 0 до 400 МВт (в зависимости от прошивки), включая режим VTX PIT для входа в ямы гоночных трасс. Работает от 5 В, питание берётся от стабилизаторов платы.

Применение

Плата предназначена для сборки компактных FPV-дронов: тинивупов, тинипиков и микро-дронов (Mobula6, Moblite и подобных). Благодаря небольшому весу и интегрированной архитектуре экономит ресурсы на проводке и припаивании отдельных модулей.

Характеристики

• Процессор полётного контроллера: STM32F411 CEU6, 100 МГц, 512 КБ flash-памяти
• Датчик гироскопа: BMI270
• Питание полётного контроллера: 1S LiPo (2,9–4,35 В)
• Крепление: 25,5×25,5 мм (M2)
• Габариты: 30×30×8 мм
• Встроенный регулятор 4-в-1 (ESC)
• Процессор ESC: EFM8BB21
• Питание ESC: 1–2S LiPo HV
• Непрерывный ток: 5 А
• Пиковый ток: до 6 А
• Прошивка ESC: Bluejay 0.19.2 (целевой протокол O-H-5 48 кГц)
• Встроенный приёмник ExpressLRS (2,4 ГГц, UART)
• Разъём антенны приёмника: IPEX
• Мощность передатчика ELRS: до 12 дБм
• Протокол приёмника: CRSF (serial RX)
• Прошивка приёмника: ExpressLRS V3.X.X
• Встроенный видеопередатчик OpenVTX (5,8 ГГц)
• Поддержка режима VTX PIT
• Каналы видеопередатчика: 40 каналов
• Мощность передачи видеопередатчика: 0 МВт / RCE / 25 МВт / 100 МВт / 400 МВт
• Источник питания видеопередатчика: 5 В
• Датчик тока встроенный

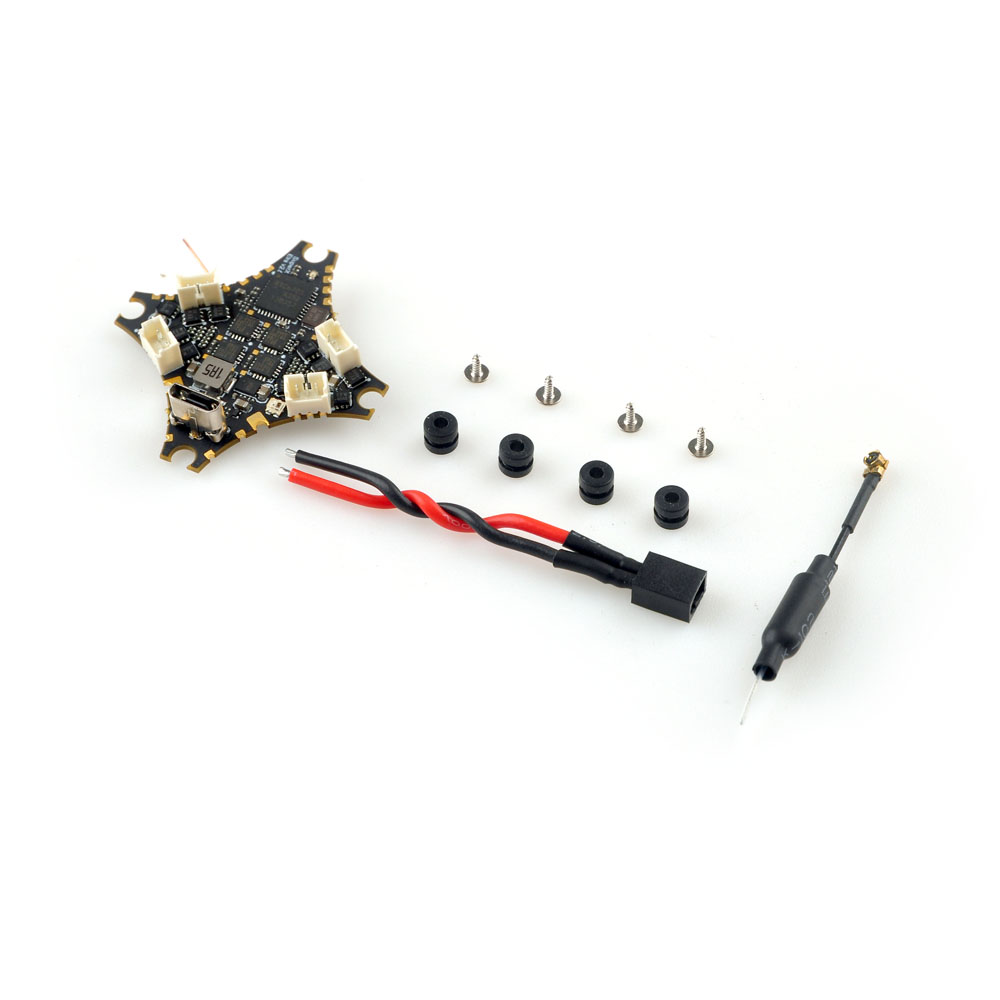

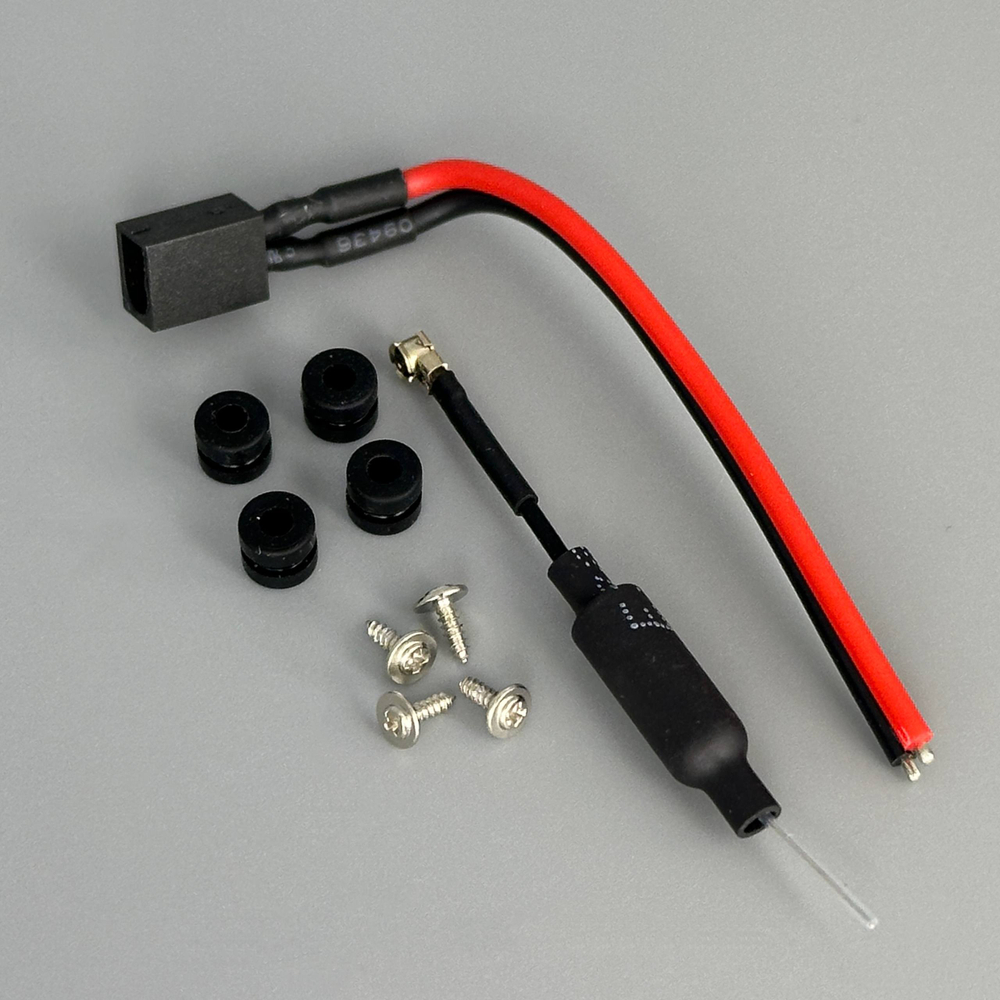

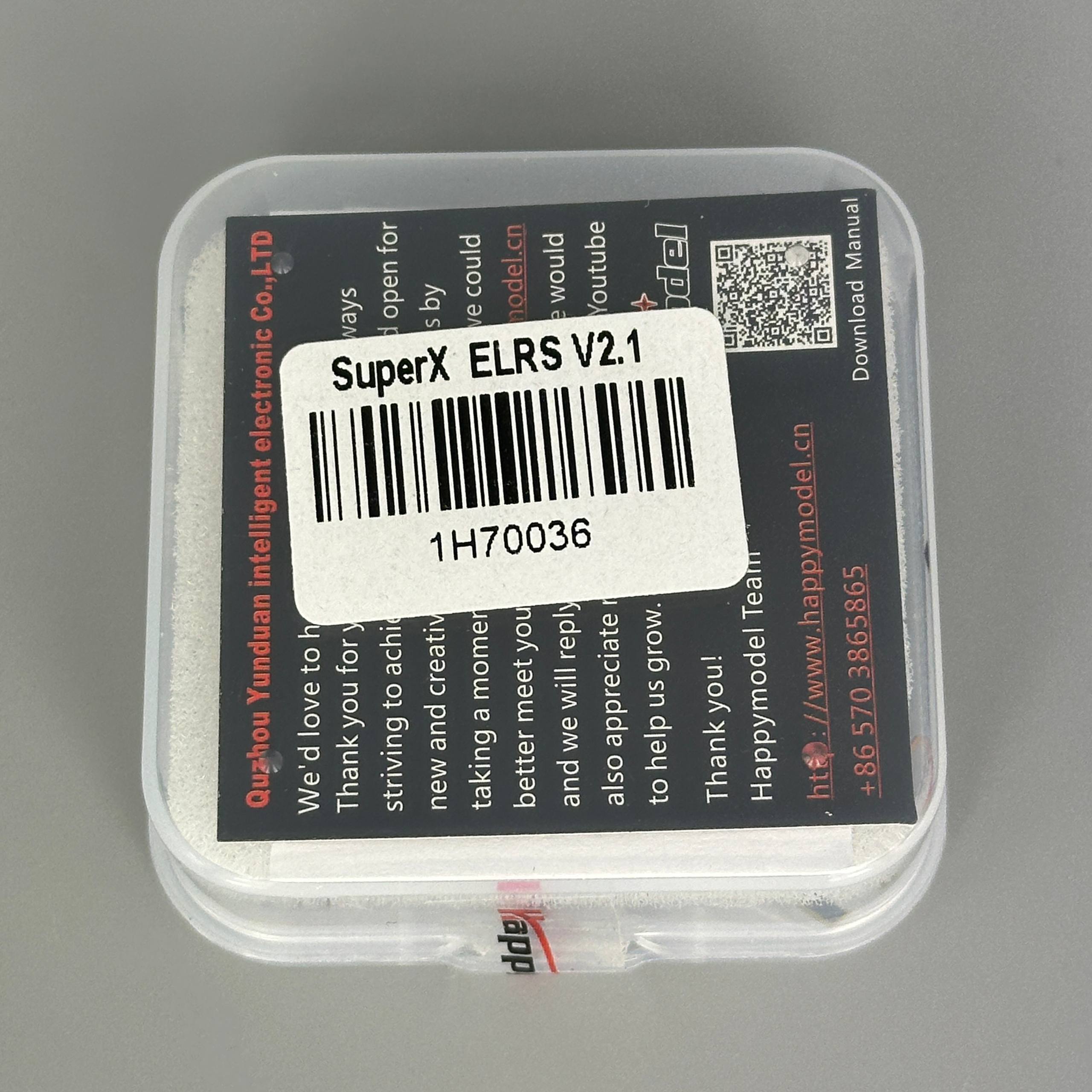

Комплект поставки

1. Полётный контроллер SuperX ELRS V2.1 AIO 5in1

Примечание: Проводные соединения моторов не припаяны на заводе. Требуется хорошее владение пайкой для установки на раму.
