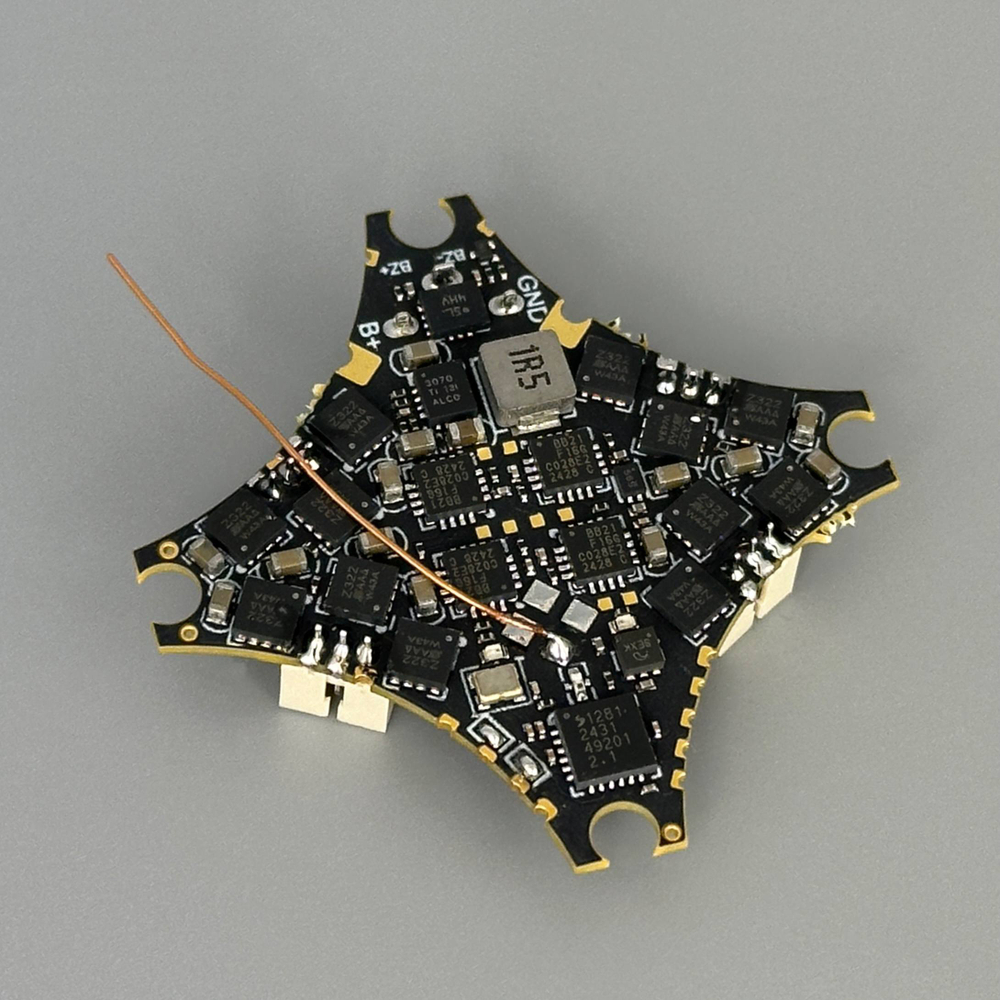

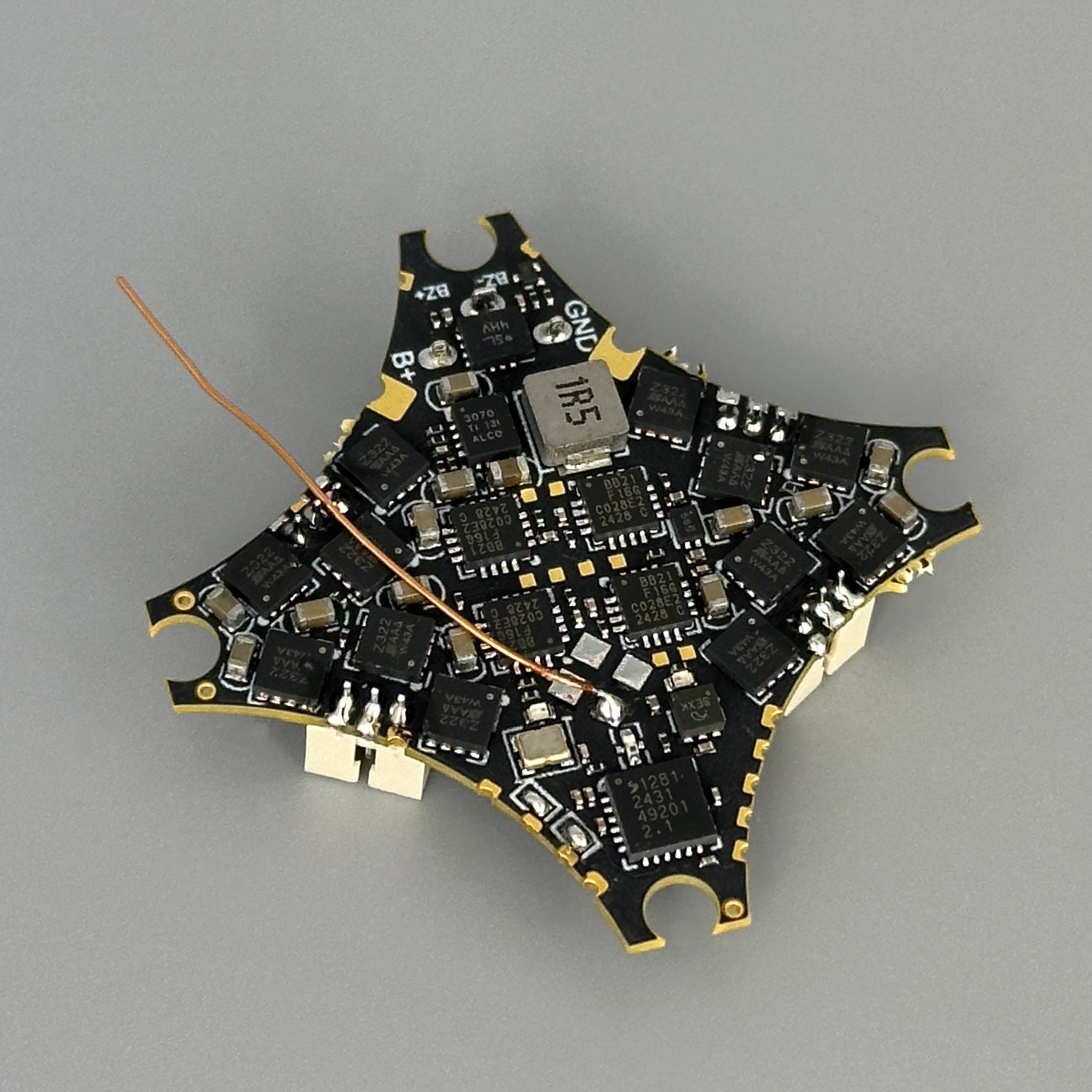

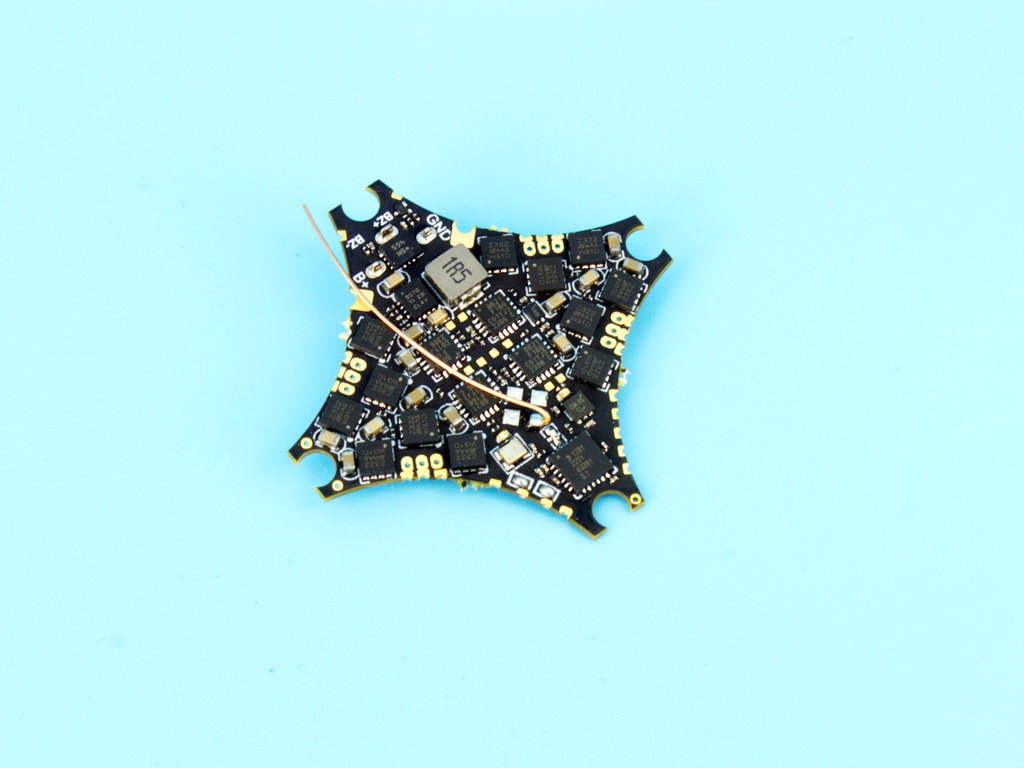

Полетный контроллер Happymodel SuperX HD ELRS AIO 12A 1-2s

Компактная всё-в-одном система для микро-вупов

SuperX HD ELRS AIO — это интегрированная плата управления полётом для цифровых и аналоговых HD-систем FPV на дронах 1S и 2S. В одном корпусе находятся полётный контроллер, 12-ампельный 4-в-1 регулятор скорости и встроенный приёмник ExpressLRS на UART, что даёт минимальный вес и максимальное упрощение установки.

Мощность и надёжность питания

STM32F411 работает на 100 МГц и хорошо справляется с обработкой сенсоров BMI270 / ICM42688P. Встроенный 12А ESC с поддержкой Bluejay и Blheli_S обеспечивает непрерывный ток 12 А и кратковременный пик 15 А (3 сек.), что даёт достаточную мощность для динамичного полёта на 2S батареях. BEC 5В / 1.5А питает камеру и VTX без ограничений.

Встроенный приёмник на UART: независимое обновление

UART-расположение ExpressLRS v3.0 позволяет обновлять прошивку приёмника отдельно от полётного контроллера и поддерживает обновление через WiFi. Антенна из эмалированного провода предусмотрена на борту. Пиковая мощность передачи на 2.4 ГГц обеспечивает надёжную связь без задержек.

Подготовка к пайке и сборке

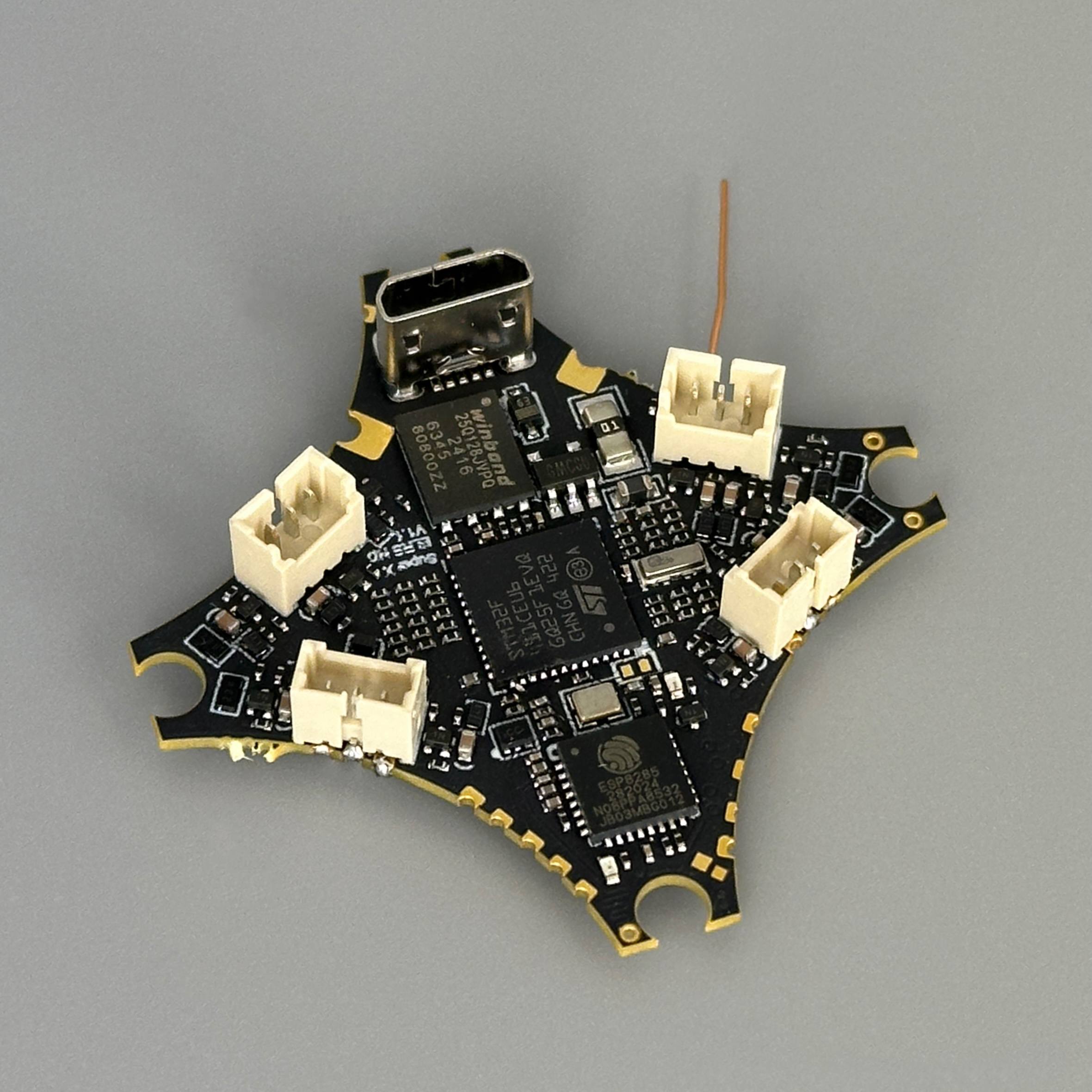

Плата требует пайки на малые контакты и микро-разъёмы. Штекеры моторов не припаяны на производстве — это позволяет выбрать способ подключения: разъёмы или прямая пайка. Betaflight 4.4.2 готов из коробки; ESC программируется через ESC-Configurator или Blheli_S Suite.

Совместимость и применение

Идеален для микро-вупов Mobula6, Moblite7, облегчённых toothpick-дронов и компактных фристайл-квадов на 1S–2S. Плата разработана специально для HD FPV-систем (HDZERO, Walksnail Avatar) и совместима с аналоговыми VTX из-за наличия свободных портов и стабильной архитектуры.

Характеристики

• Процессор: STM32F411CEU6 (100 МГц, 512 KB Flash)
• Целевая прошивка: CRAZYBEEF4DX
• Гиро-датчик: BMI270 или ICM42688P (подключение SPI)
• OSD: чип отсутствует
• Питание: 1–2S LiPo / LiHV (2.8–8.7 В)
• Встроенный регулятор скорости: 12 А (4-в-1) Blheli_S / Bluejay
• Непрерывный ток: 12 А, пиковый ток: 15 А (3 сек.)
• Протокол ESC: DSHOT300
• Встроенный приёмник ELRS: UART ExpressLRS v3.0 (2.4 ГГц, можно обновлять через WiFi)
• Встроенный стабилизатор (BEC): 5 В, до 1.5 А
• Датчик напряжения и тока: встроенные
• Разъём: A30
• Антенна приёмника: эмалированный медный провод (31 мм)

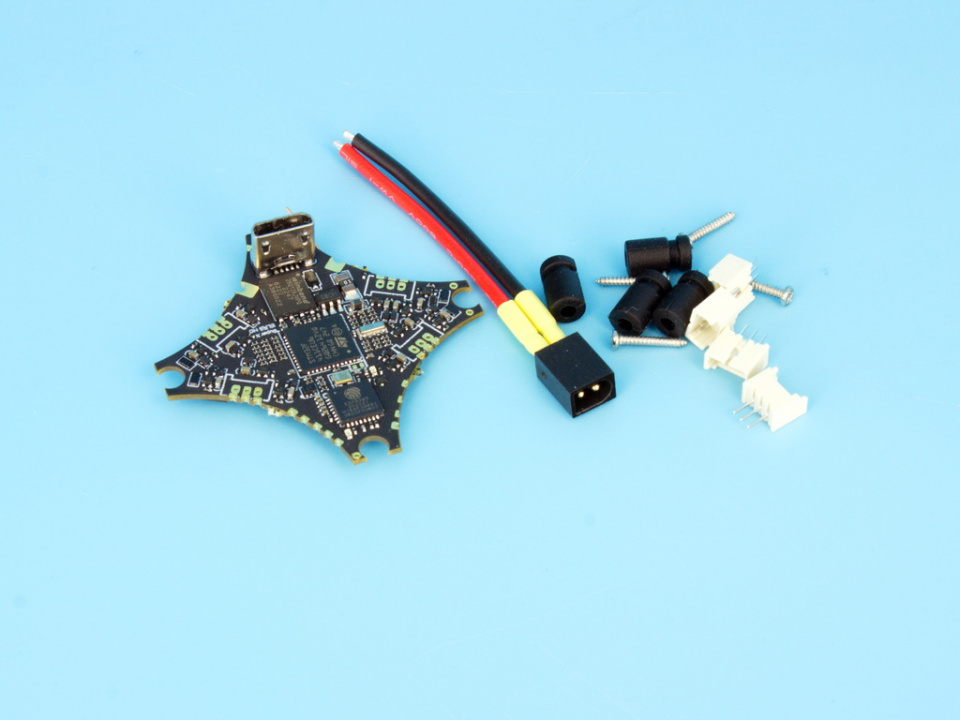

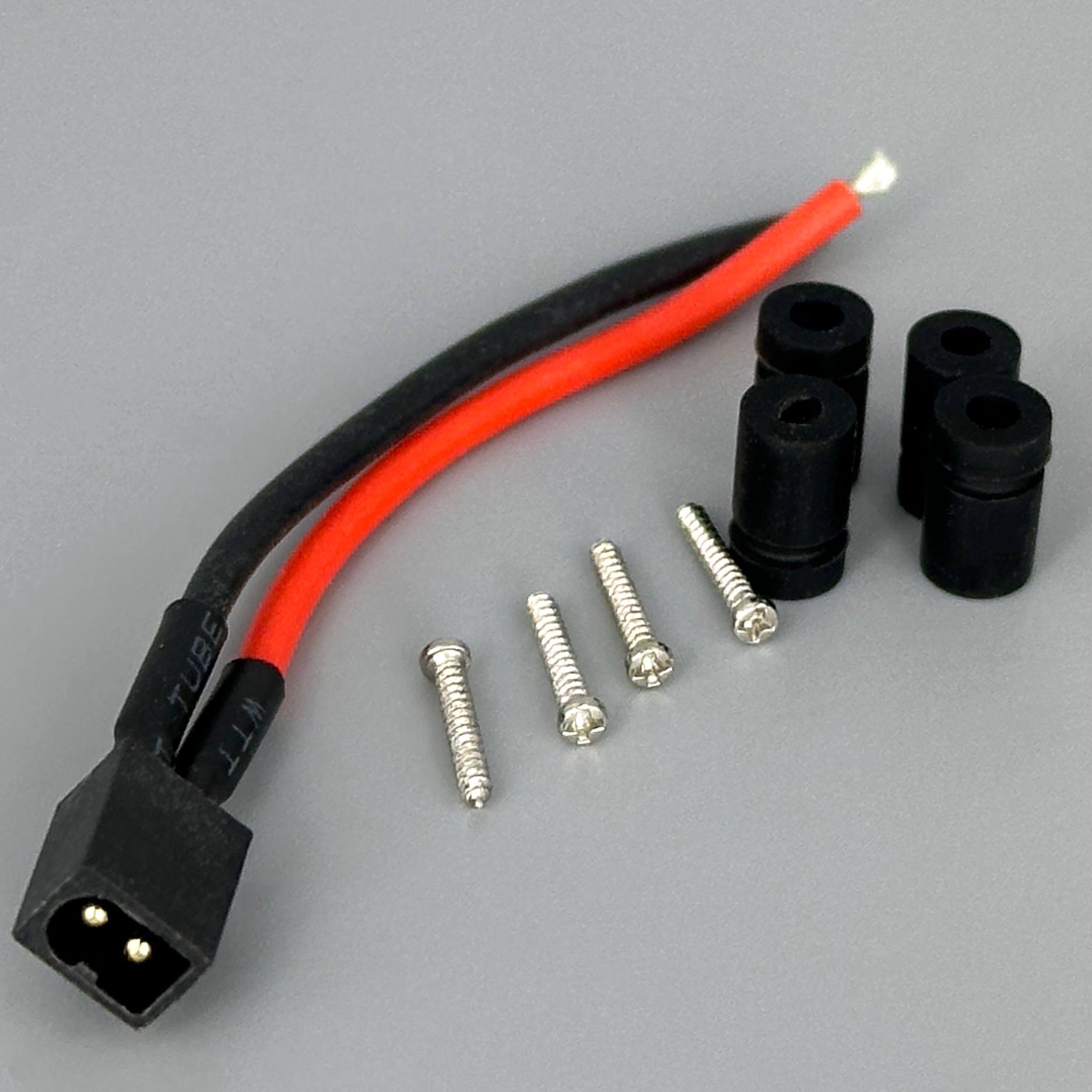

Комплект поставки

1. Полётный контроллер Happymodel SuperX HD ELRS AIO

Внимание: требуются хорошие навыки пайки для работы с малыми контактами. Разъёмы моторов не припаяны в заводских условиях — можно припаять контакты или припаять провода напрямую.
