Полетный контроллер Happymodel X14 ELRS

Универсальное решение для микро-квадрокоптеров

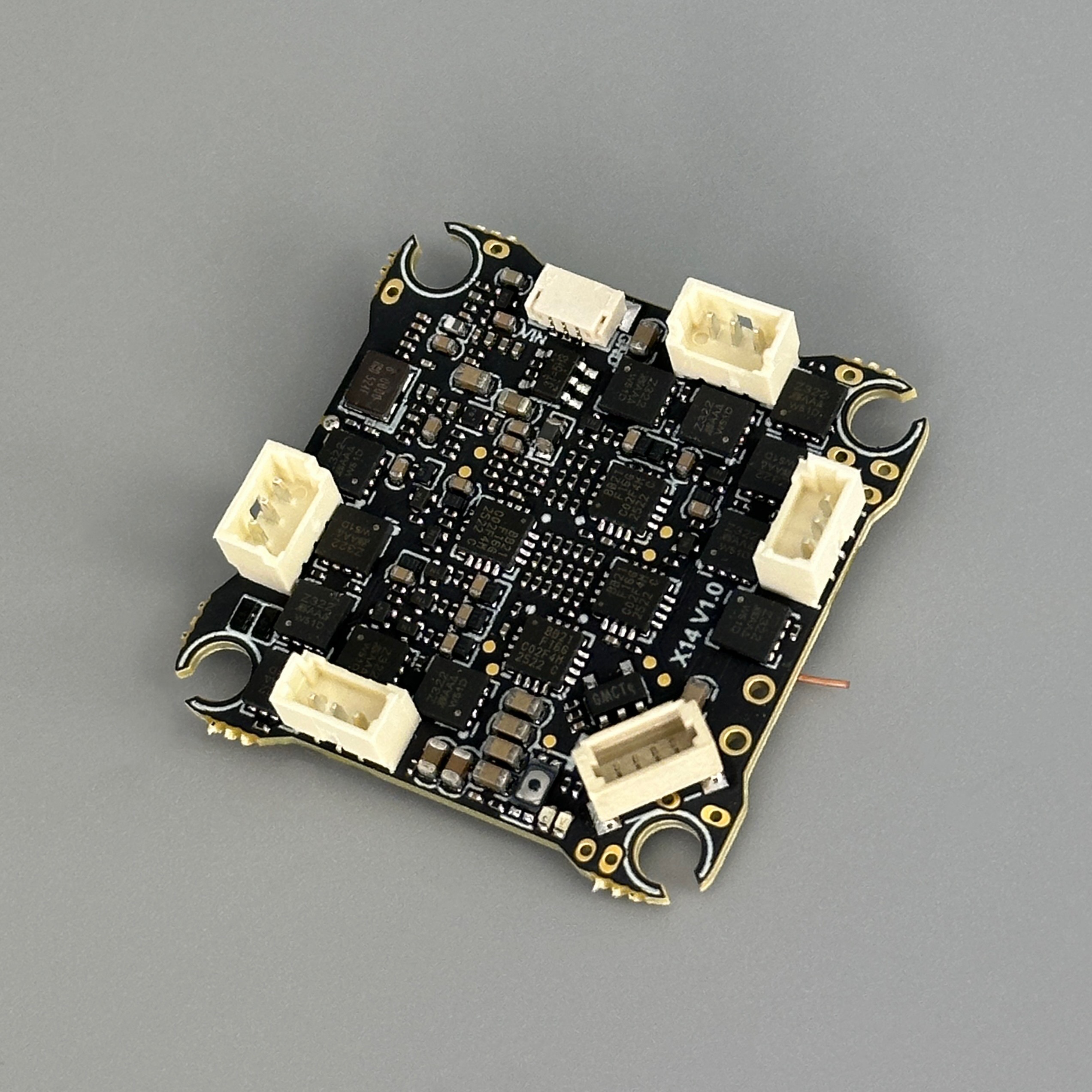

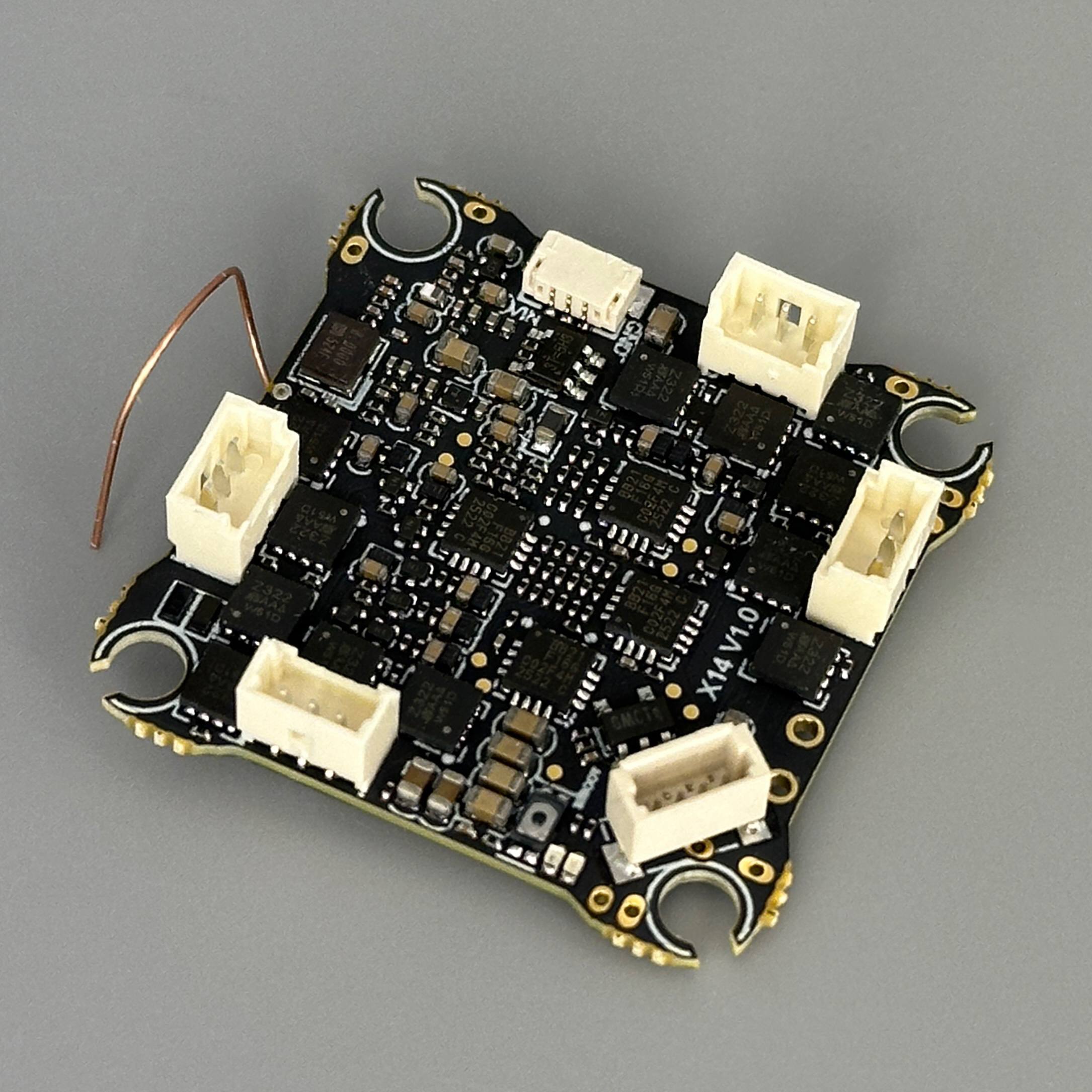

X14 ELRS — это полноценная 5-в-1 платформа, которая объединяет полётный контроллер, регулятор оборотов для четырёх моторов, видеопередатчик и приёмник на одной печатной плате размером 25,5 × 25,5 мм. Такая интеграция критична для квадрокоптеров объёмом 75–85 мм и лёгких 2S-сборок, где каждый грамм вес, и каждый миллиметр пространства имеет значение.

Производительность и надёжность ядра

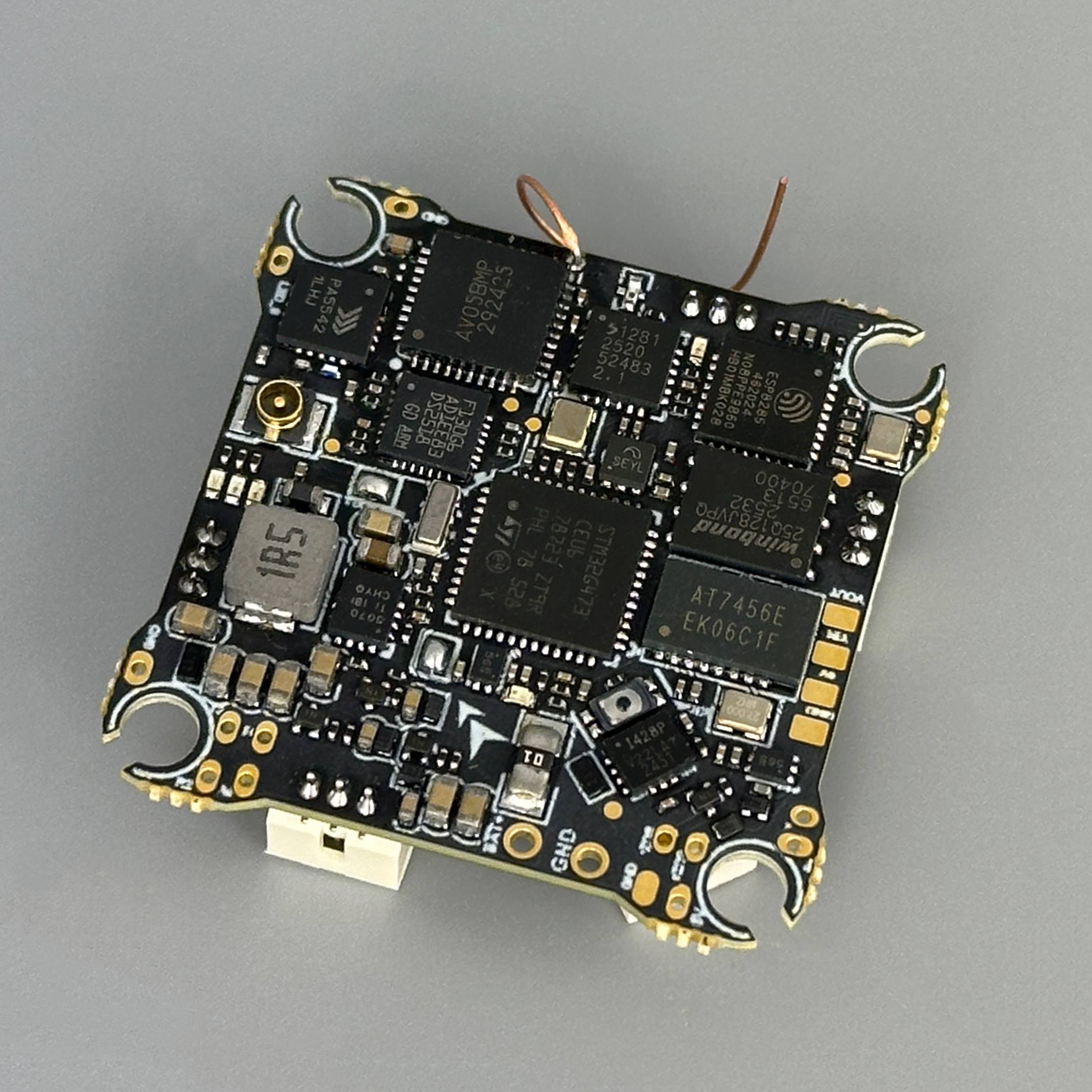

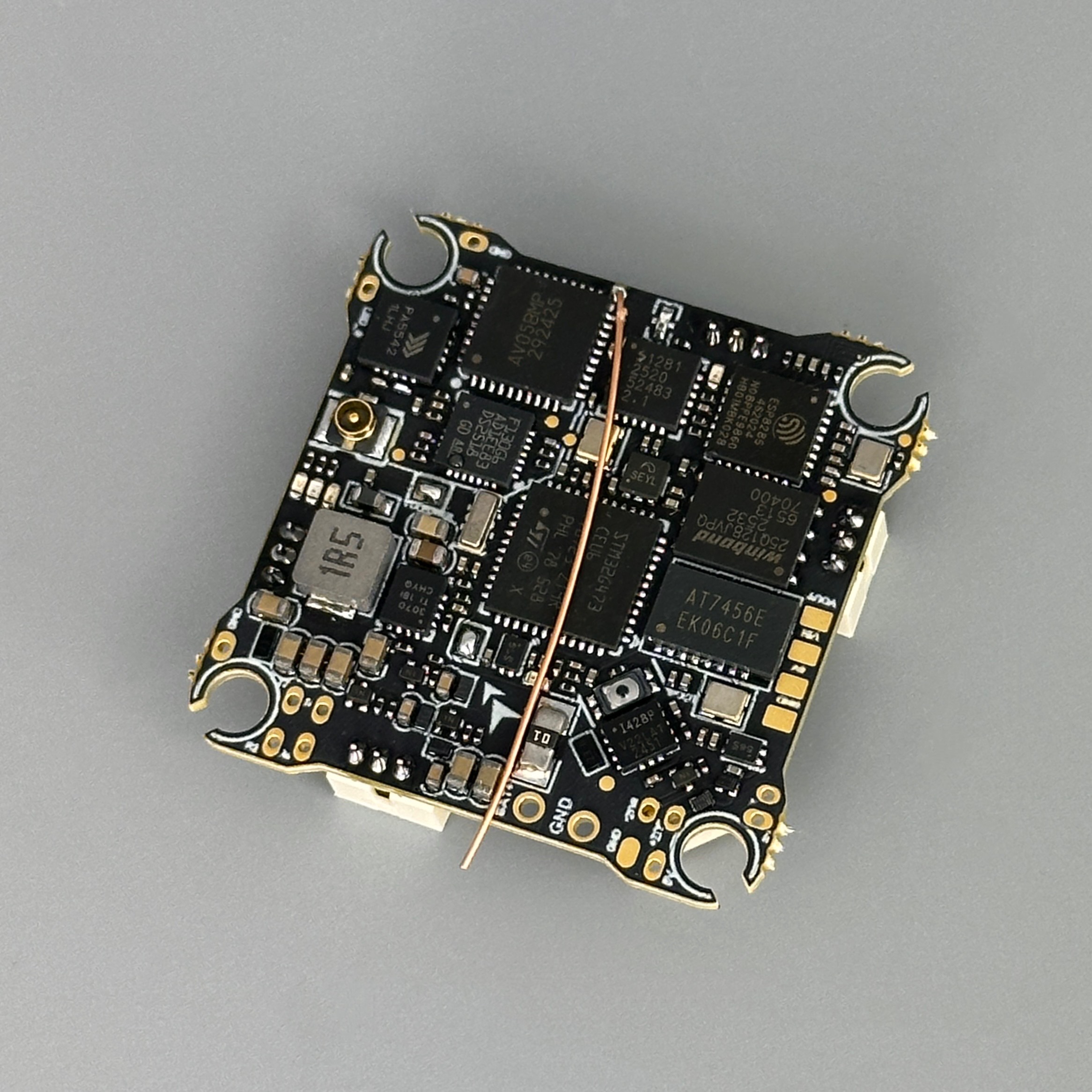

Контроллер построен на микросхеме STM32G473CEU6 — мощном 32-битном процессоре, который обеспечивает стабильную работу при высоких частотах обновления гироскопа. Гироскоп ICM42688P обеспечивает точные показания в полёте, а 16 МБ памяти позволяют записывать полный лог полёта для последующего анализа. Встроенный 5-вольтовый регулятор напряжения с максимальным сбросом 2 А питает видеокамеру и вспомогательные устройства.

ESC и питание моторов

Встроенный 4-в-1 ESC рассчитан на непрерывный ток 12 А с пиковым значением 15 А, что позволяет работать с динамичными полётами без перегрева. Поддерживает протоколы DShot300 и DShot600, обеспечивая низкую задержку управления и синхронизацию с полётным контроллером. Прошивка Bluejay (v0.19, 48 кГц) — это выбор пилотов, ценящих отзывчивость и стабильность энергопотребления.

Видеосистема OPENVTX 400 мВт

Встроенный видеопередатчик работает на 5,8 ГГц и охватывает все 48 стандартных FPV-каналов, включая диапазон Raceband (5658–5917 МГц). Максимальная мощность 400 мВт обеспечивает надёжный сигнал на дистанциях 100+ метров даже в городской среде с помехами. SmartAudio 2.1 позволяет переключать каналы и регулировать мощность прямо из конфигуратора Betaflight, без физического доступа к плате.

ELRS 2.4 ГГц и сигнал управления

Встроенный приёмник ExpressLRS версии 3.0.1 работает на 2.4 ГГц с минимальной задержкой (мес-уровень), что даёт пилотам преимущество в скоростных манёврах и точности пилотирования. Медная антенна длиной 31 мм оптимизирована для мини-дронов, а поддержка обновлений через Wi-Fi упрощает обновление прошивки в полевых условиях. Совместима с передатчиками ExpressLRS V3.xx всех производителей.

Практическое применение и сборка

Идеальна для пилотов, которые хотят собрать полноценный FPV-дрон с минимальным количеством отдельных модулей и пайки. Поддерживает батареи 1–2S LiPo с гибкостью подключения (XT30 или A30). Целевая прошивка CRAZYBEEG473 быстро загружается в Betaflight Configurator, и даже новички справятся с настройкой благодаря большому комьюнити рецептов и туториалов по X14 ELRS в русскоязычных FPV-сообществах.

Характеристики полётного контроллера

• Микроконтроллер: STM32G473CEU6
• Гироскоп: ICM42688P
• Память «чёрного ящика»: 16 МБ
• Датчик напряжения и тока: есть
• BEC: 5 В, макс. 2 А
• UART-порты: UART 1, UART 2, UART 3 (приём), UART 4 (видеопередача)
• OSD: AT7456ELAH
• Разъём камеры: 0,8 мм, 3 контакта
• Целевая прошивка: CRAZYBEEG473
• USB-порт: SH1.0-4Pin

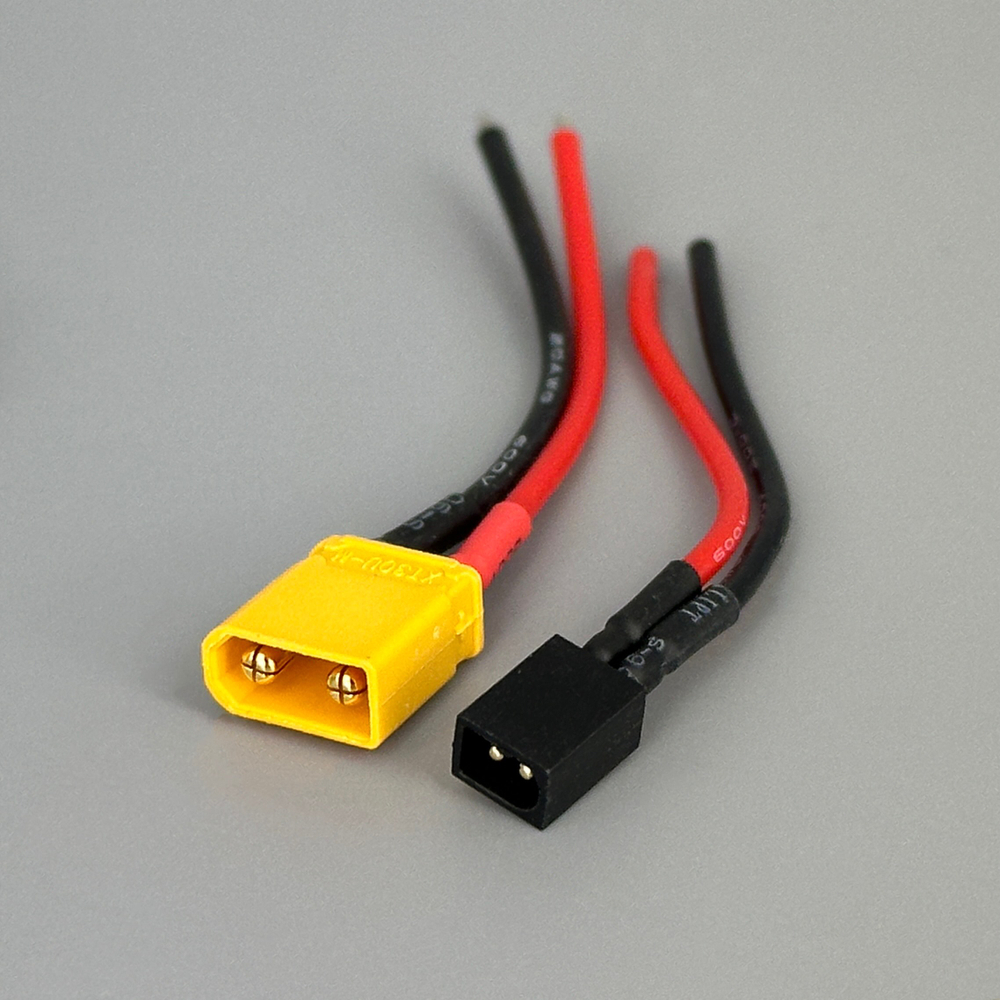

• Разъём аккумулятора: XT30 или A30
• Размер монтажных отверстий: 25,5 × 25,5 мм
• Вес: 83 г (без силового кабеля и антенны видеопередатчика)

Характеристики встроенного ESC (4-в-1)

• Входное напряжение: 1–2S LiPo
• Ток: 12 А непрерывный, 15 А пиковый
• Прошивка: Bluejay v0.19, 48 кГц
• Протоколы: DShot300, DShot600

Характеристики видеопередатчика (OPENVTX)

• Частота: 5,8 ГГц, 48 каналов
• Диапазон Raceband: 5658–5917 МГц
• Выходная мощность: 10, 25, 100, 400 мВт
• Модуляция: ЧМ (FM)
• Управление каналом: SmartAudio 2.1
• Рабочая температура: от −10 до +80 °C
• Антенный порт: IPEX1/U.FL
• Обновление прошивки: через конфигуратор OpenVTX

Характеристики встроенного приёмника (ELRS)

• Стандарт: Serial ExpressLRS 2.4 ГГц
• Версия прошивки: ExpressLRS 3.0.1
• Совместимость: модули передачи ExpressLRS V3.xx
• Антенна: эмалированная медная проволока, 31 мм
• Выходная мощность телеметрии: <12 дБм
• Обновление прошивки: через Wi-Fi
• Способ привязки: стандартный для приёмников ELRS 2.4 ГГц

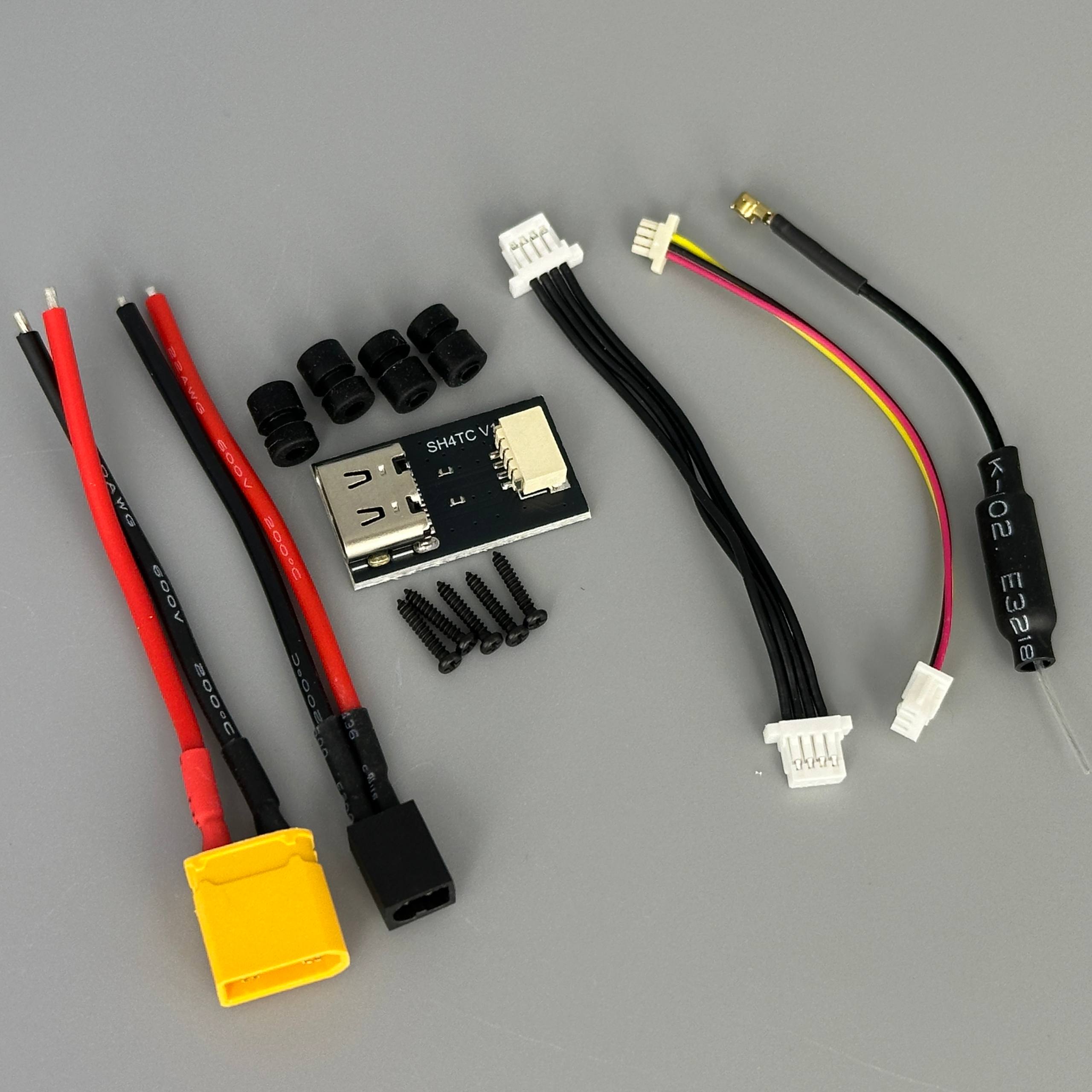

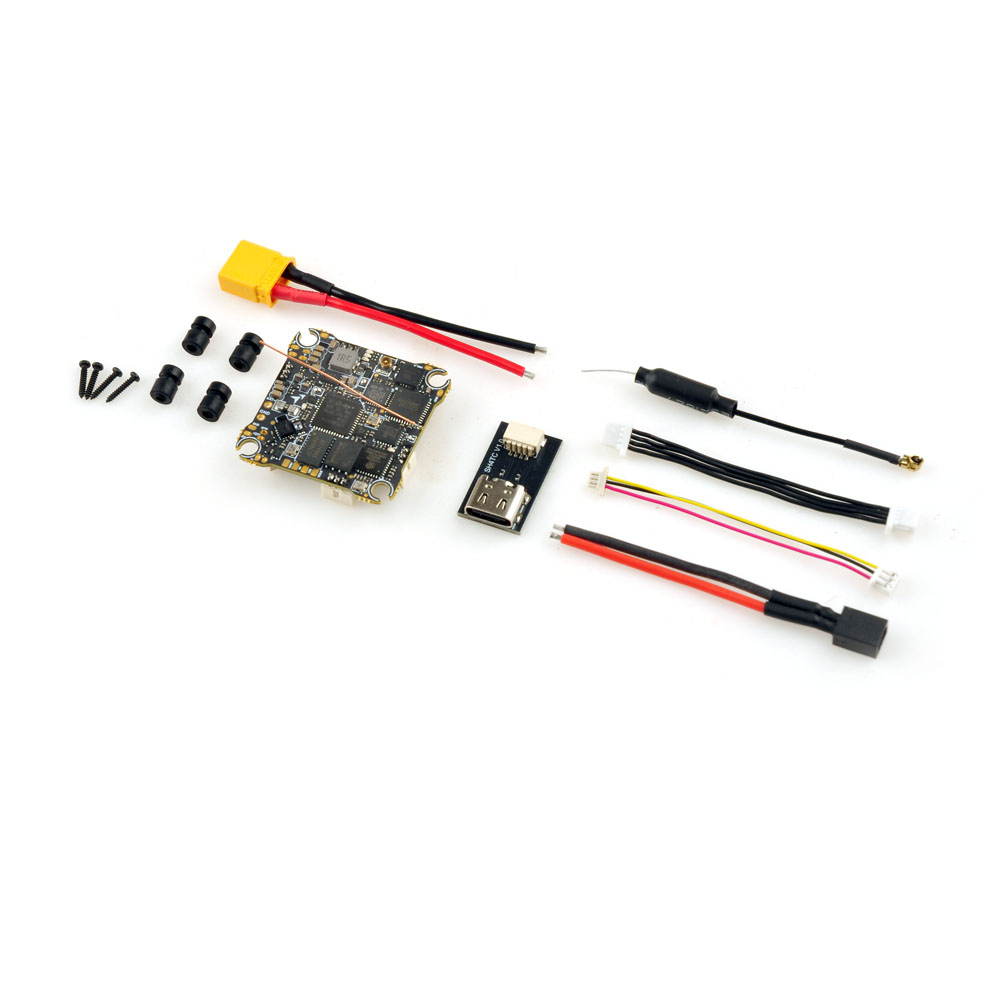

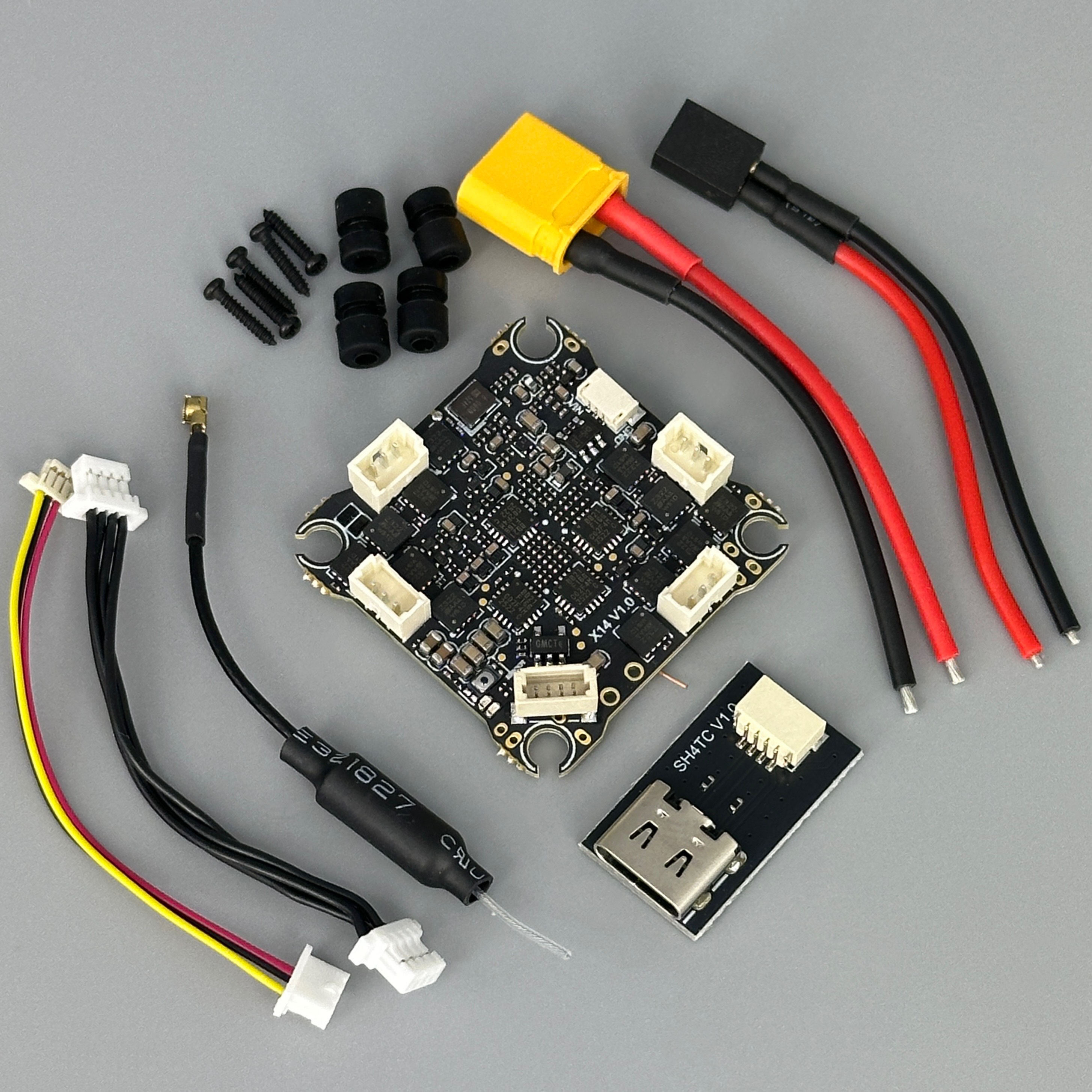

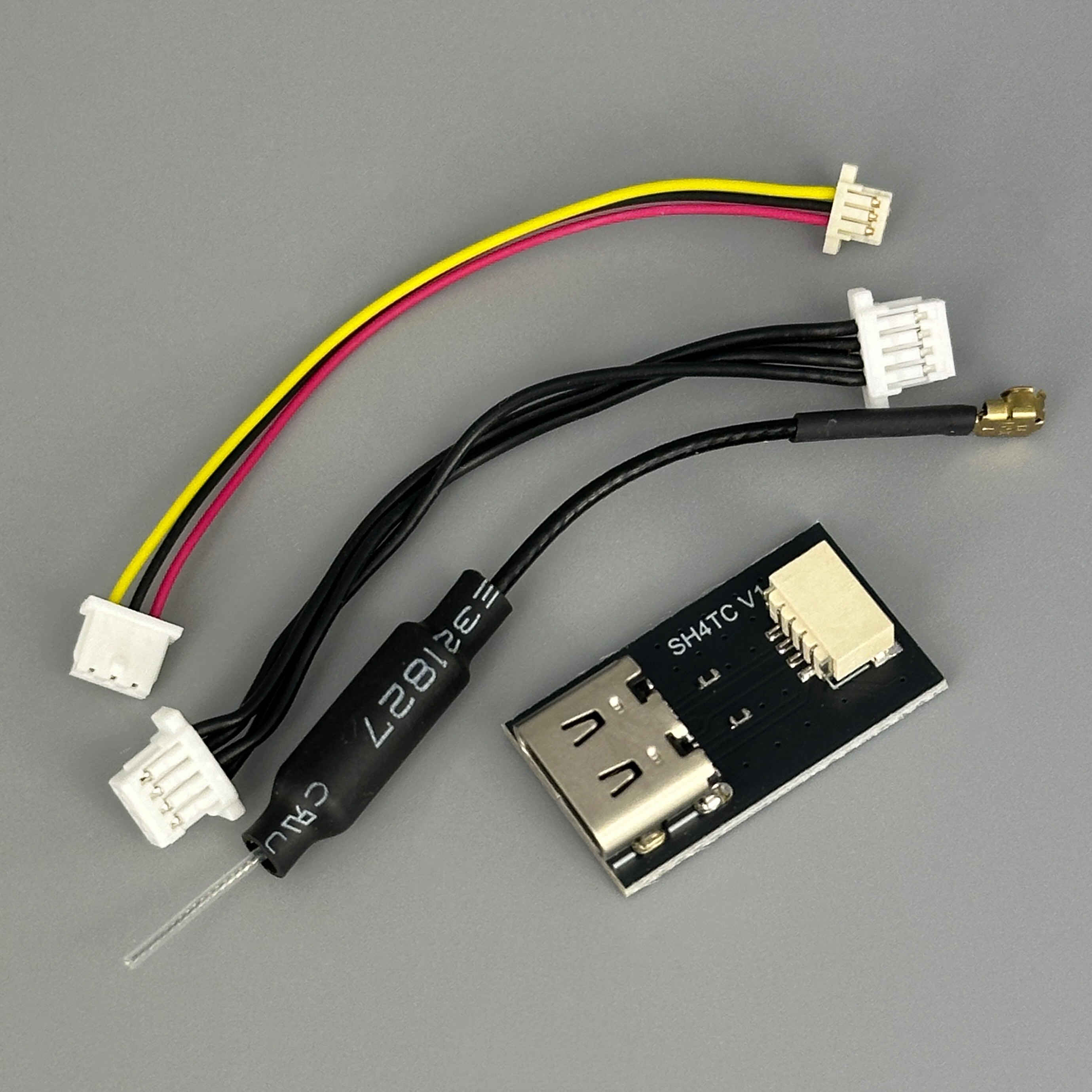

Комплект поставки

1. Полётный контроллер X14 ELRS со встроенными ESC, видеопередатчиком и приёмником
2. USB-кабель (обычно)
3. Документация

Внимание: при подключении аккумулятора соблюдайте полярность (XT30/A30). Убедитесь в совместимости прошивки целевого устройства (CRAZYBEEG473) перед установкой. X14 ELRS разработана для 1–2S батарей и идеально подходит для 75–85 мм квадрокоптеров.
