Полетный контроллер JHEMCU F405 NOXE V2 20*20

Компактный полётный контроллер для FPV микродронов

JHEMCU F405 NOXE V2 — это минималистичный полётный контроллер формата 20×20 мм, разработанный для микро FPV-дронов, винтокрылов и воздушных змеев. Весит всего 4,6 г, но при этом содержит всё необходимое для стабильного полёта: мощный процессор, современные датчики и надёжную систему питания.

Процессор и управление полётом

Основой контроллера служит процессор STM32F405 с частотой 168 МГц, обеспечивающий плавное исполнение Betaflight 4.4.2. Гироскоп ICM-42688 эффективно подавляет вибрации на средних оборотах и пропвош, обеспечивая стабилизированный полёт. Встроенный барометр автоматически поддерживает высоту, что критично для FPV-полётов в помещении и на улице.

Питание и BEC

Контроллер оснащён двойными BEC-выходами 10В/2,0А и 5В/2,5А, позволяя подключить цифровые HD видеопередатчики и камеры напрямую без внешних регуляторов. Работает с батареями 3S–6S (11,5–26 В), универсален для основной части микродронов на рынке.

Видеосистема и телеметрия

Поддерживает многопротокольные приёмники ELRS (CRSF), TBS (CRSF), SBUS, IBUS, DSM2, DSMX и имеет встроенный OSD (AT7456E) для вывода телеметрии на видеоэкран. Четыре UART-порта и I2C позволяют подключить GPS-модуль, HD-трансмиттер O3 или другие девайсы. 16-мегабайтный blackbox записывает полные логи для анализа и тюнинга.

Для кого это?

Идеален для пилотов фристайла на микро-квадах (3–5 дюймов), вертолётов типа Tiny Whoop, а также для экспериментов с нестандартными платформами. Компактные размеры (27×27 мм при весе 4,6 г) и стандартное крепление 20×20 мм позволяют легко интегрировать его в любой домашний проект.

Характеристики

• Процессор: STM32F405, 168 МГц
• Гироскоп и акселерометр: ICM-42688-P
• OSD: AT7456E
• Барометр: встроенный
• Стабилизаторы BEC: 5 В / 2,5 А + 10 В / 2 А
• Blackbox: 16 МБ Flash память
• Поддерживаемые протоколы приёмника: ELRS (CRSF), TBS (CRSF), SBUS, IBUS, DSM2, DSMX
• Входное напряжение батареи: 3S–6S (11,5–26 В)
• UART: UART1, UART3, UART4, UART6
• I2C: IIC1
• Сигналы ESC: Dshot150, Dshot300, Dshot600
• Поддержка светодиодной ленты: да
• Зуммер: 5 В
• Разъём USB: Micro USB
• Датчик тока: встроенный
• Датчик напряжения: встроенный
• Кнопка DFU: да
• Размер: 27×27 мм
• Крепление: 20×20 мм (отверстия M3)
• Вес: 4,6 г
• Прошивка: Betaflight 4.4.2 JHEF405PRO.HEX

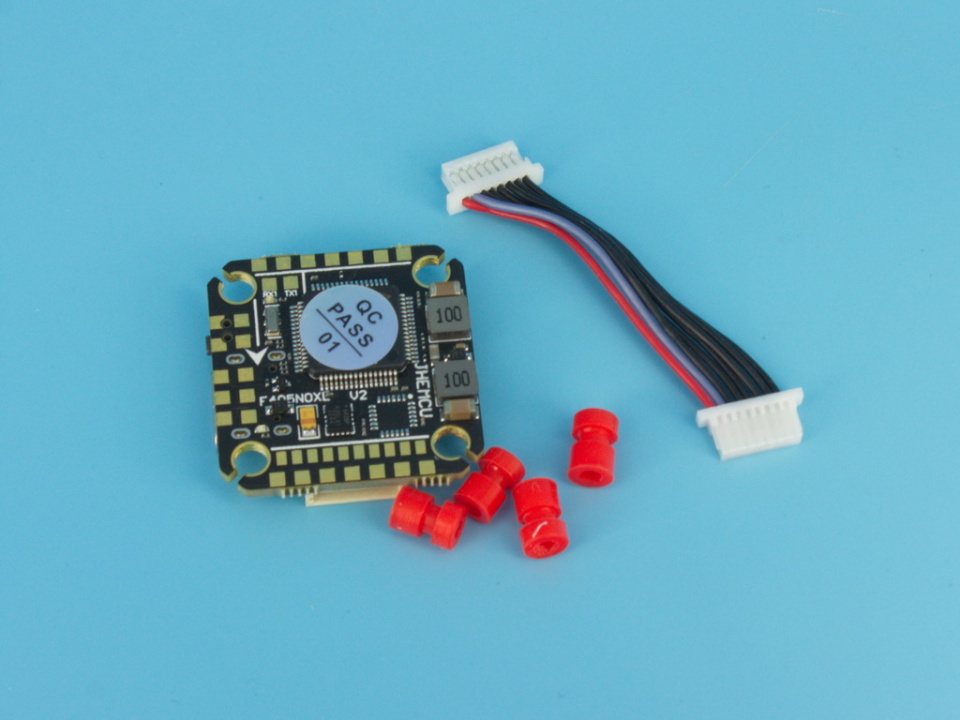

Комплект поставки

1. Полётный контроллер JHEMCU F405 NOXE V2
2. Виброизоляторы (4×М2 × 6,5 мм)
3. Кабель подключения (8P×1.0 мм)

Поддержка HD O3 и GPS-модулей через имеющиеся UART- и I2C-порты. Требует микро USB-кабель для прошивки и отладки.
