Полетный контроллер JHEMCU GHF405AIO-HD 40A 2-6S

Компактный AIO для лёгких FPV-дронов

JHEMCU GHF405AIO-HD — это решение «всё-в-одном» для FPV-гонщиков, где полётный контроллер F405 и 40A Blheli_S ESC интегрированы на одну плату размером 33×33 мм. Идеален для зубочисток и лёгких построек, где каждый грамм на счету. Вес всего 7.1 г — минимум железа, максимум полёта.

Мощность под контролем

40A встроенный ESC с поддержкой DShot150, DShot300, DShot600 обеспечивает плавное управление и низкий джиттер. Два независимых BEC (5V 2.5A и 10V 2A) питают камеру, видеопередатчик и приёмник без дополнительных кабелей. Напряжение 2–6S (7.4–26V) подходит для большинства лёгких конфигураций.

Гироскоп и датчики следующего поколения

IMU ICM-42688-P обеспечивает точное определение ориентации, а барометр позволяет контролировать высоту. Система OSD AT7456E выводит телеметрию прямо на видеофид — напряжение, ток, FPS, сигнал приёмника. 8 МБ BlackBox записывают все данные полёта для анализа.

Поддержка DJI O3 и расширенная связь

Встроенный разъём для цифрового видеопередатчика DJI O3 позволяет использовать современную цифровую видеосистему без переходников. 5 UART-портов поддерживают ELRS, TBS CRSF, S.BUS, I.BUS, DSM2, DSMX — совместимость со всеми популярными приёмниками.

Готов к полёту

Контроллер предварительно прошит Betaflight и протестирован. В комплекте кабели питания, кольца-демпферы, конденсатор и всё необходимое для быстрой сборки. USB Micro для обновления прошивки и отладки. Паттерн крепления 25.5×25.5 мм (также 26.5×26.5 мм) совместим со стойками стандартной FPV-рамы.

Характеристики

• Процессор: STM32F405 @ 168 MHz
• ЖК-датчик (IMU): ICM-42688-P
• Барометр: SPL06
• Система OSD: AT7456E
• Встроенная память BlackBox: 8 МБ
• 5 полноценных UART-портов (UART 1, 2, 3, 4, 6)
• USB: Micro USB
• Встроенный регулятор напряжения (BEC):
  • 5V 2.5A
  • 10V 2A
• Встроенный электрорегулятор (ESC) 40A BlheliS
• Максимальный ток: 40A
• Напряжение питания: 2–6S LiPo (7.4–26V)
• Поддержка протоколов управления: DShot150, DShot300, DShot600, OneShot, MultiShot
• Разъём для цифрового видеопередатчика DJI O3 (6-контактный)
• Поддерживаемые приёмники: ELRS (CRSF), TBS (CRSF), S.BUS, I.BUS, DSM2, DSMX
• Слот для светодиодной ленты
• Пищащий сигнализатор
• Размер платы: 33 × 33 мм
• Паттерн крепления: 25.5 × 25.5 мм (также совместим с 26.5 × 26.5 мм)
• Масса: 7.1 г

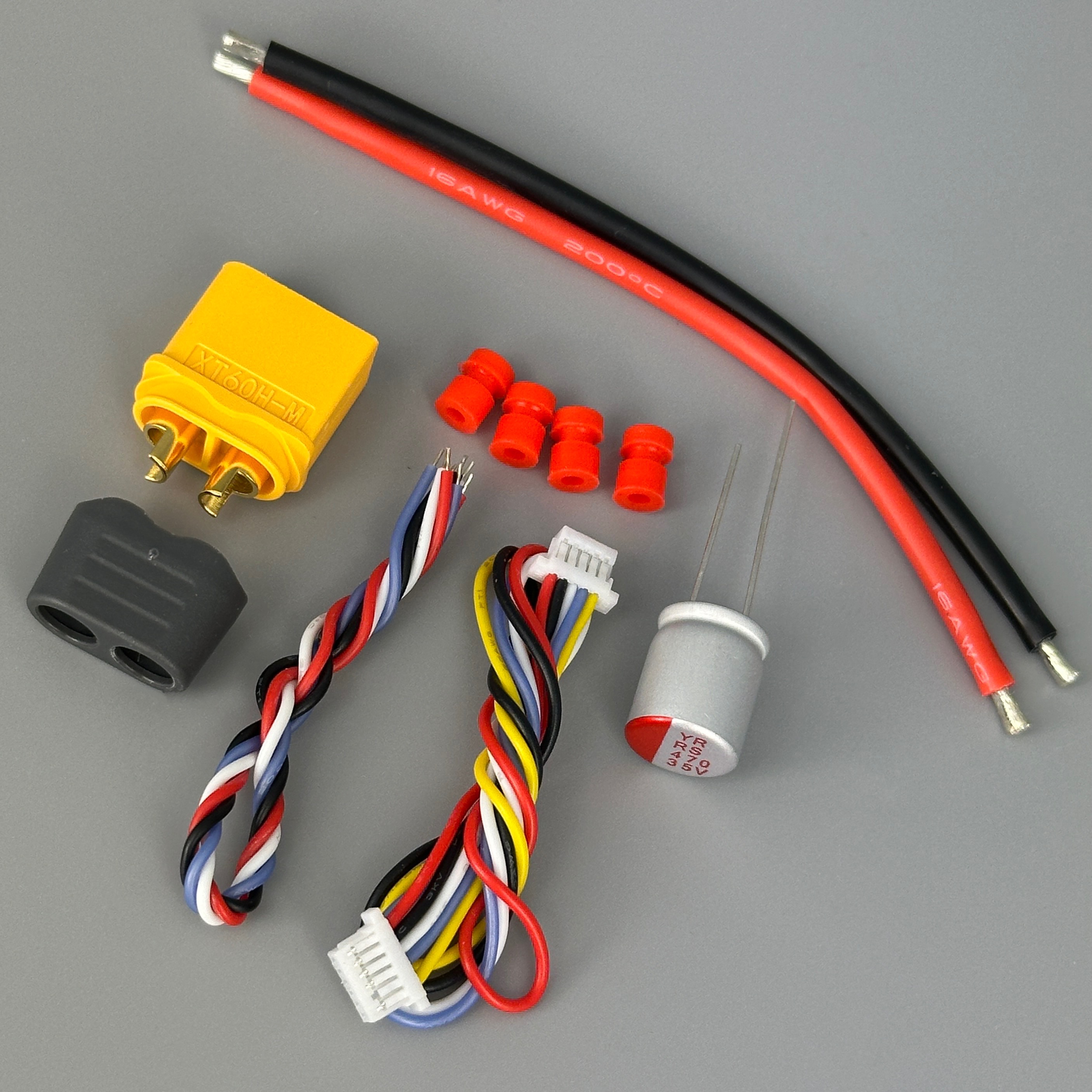

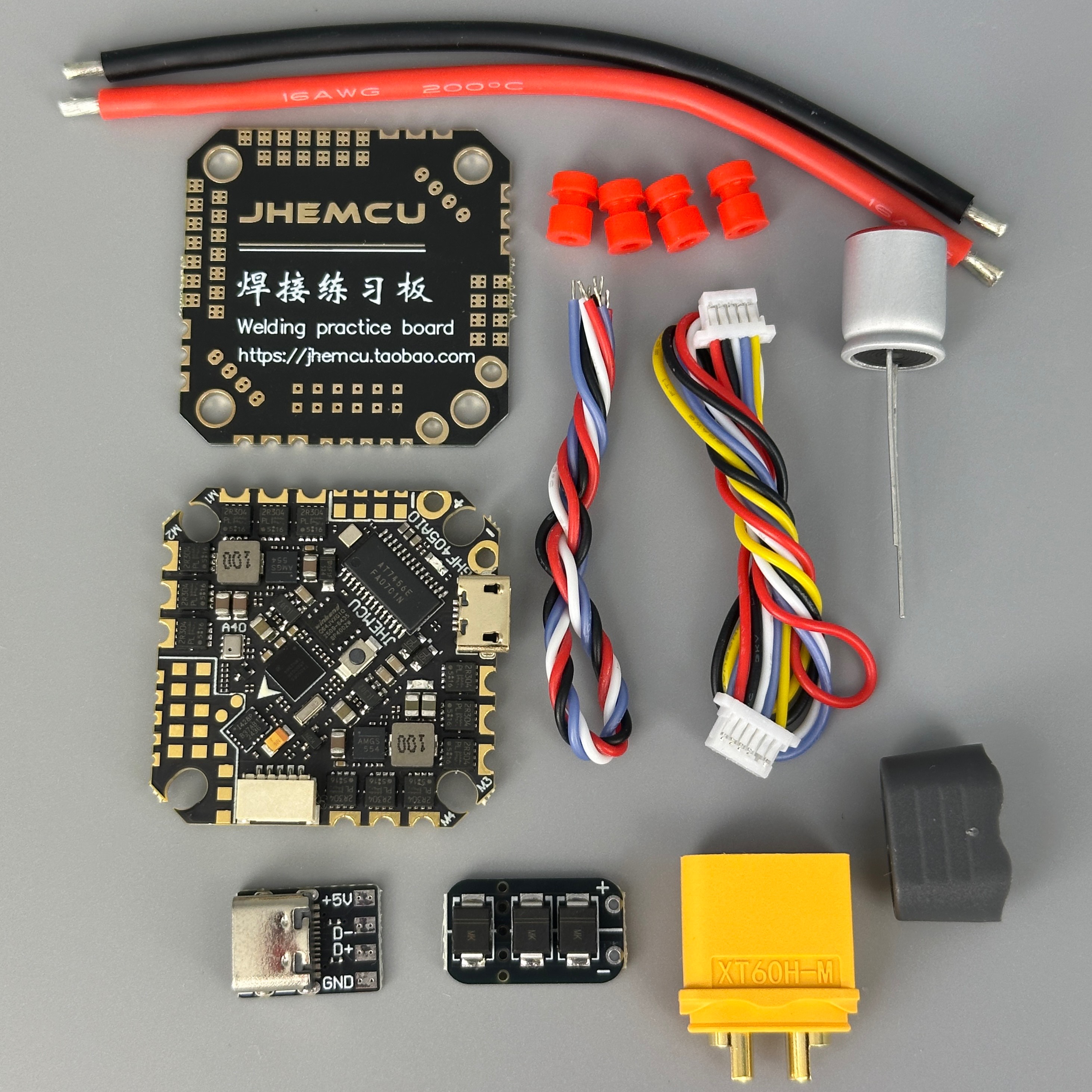

Комплект поставки

1. Полётный контроллер JHEMCU GHF405AIO-HD
2. Разъём XT60 (1 шт.)
3. Демпферные кольца M2 6.5 мм (4 шт.)
4. Кабель питания 40A 16AWG (2 шт.)
5. Кабель O3 для цифрового видеопередатчика DJI 5P-to-6P (1 шт.)
6. Конденсатор 470 µF / 35V (1 шт.)

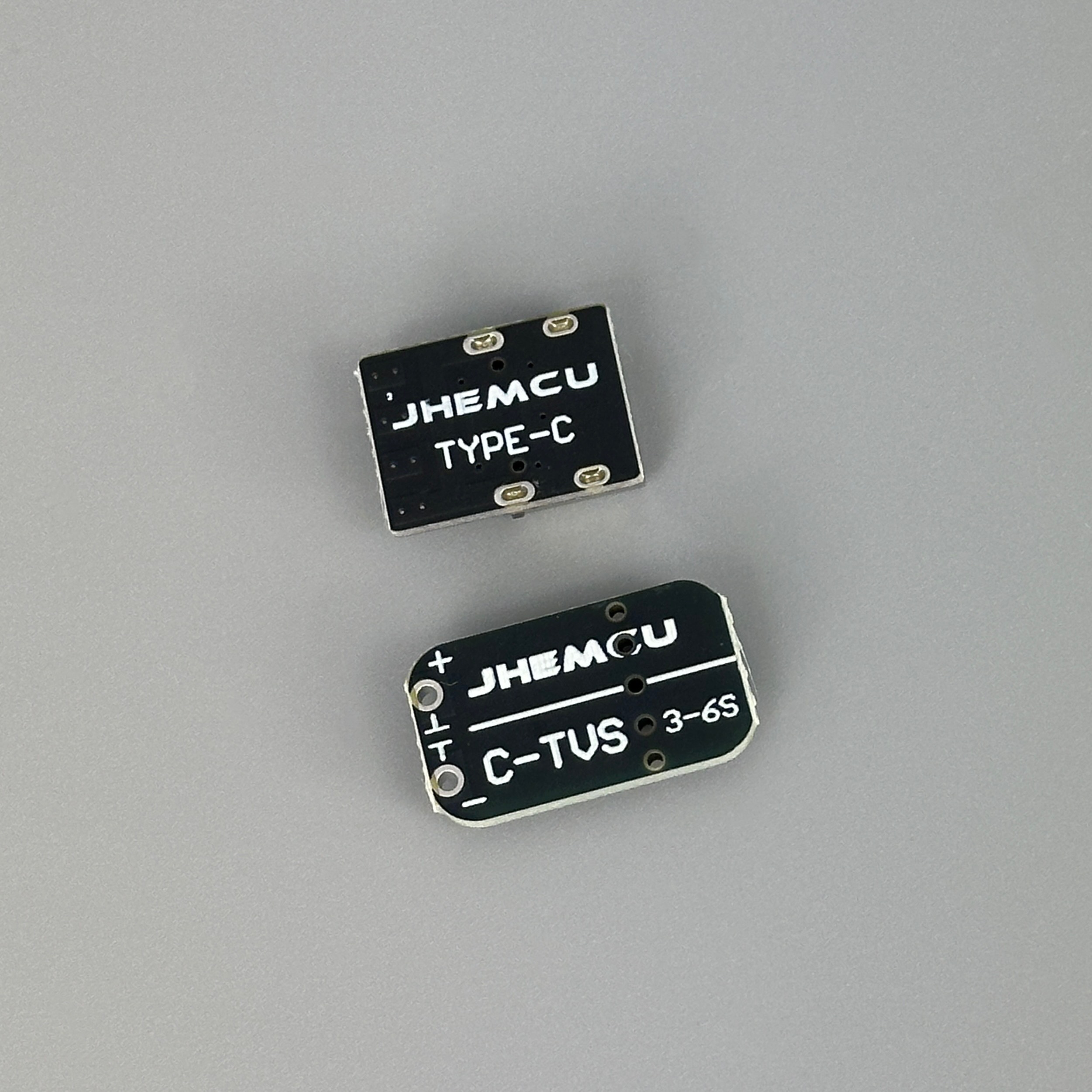

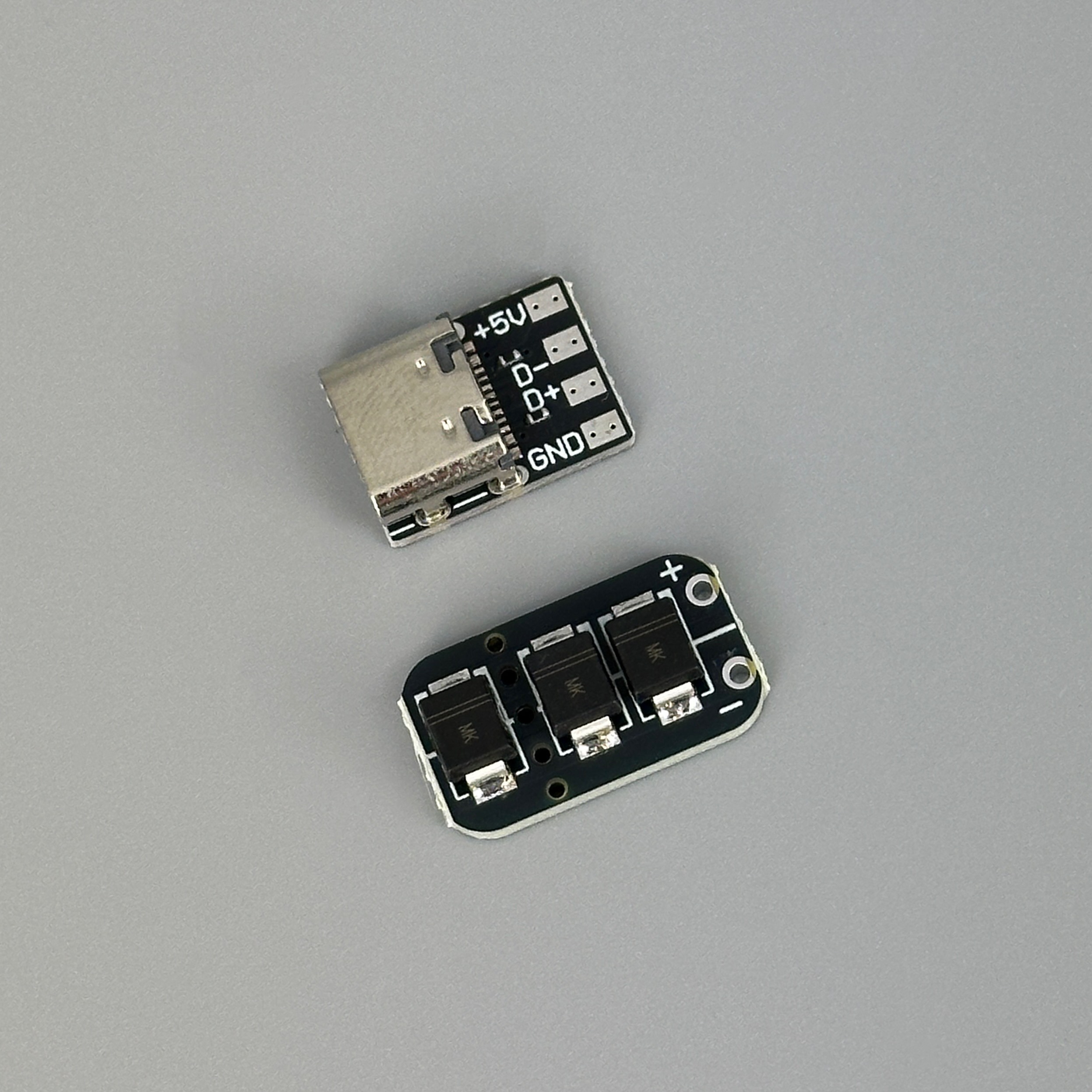

7. Адаптер типа USB Type-C (1 шт.)
8. Провод 28AWG (4 шт.)
9. Тренировочная пластина для пайки (1 шт.)

Важно: убедитесь в правильной полярности при подключении аккумулятора и приёмника. Контроллер предварительно прошит прошивкой Betaflight 4.4.2. Для обновления требуется Betaflight версии 4.3.0 и выше.
