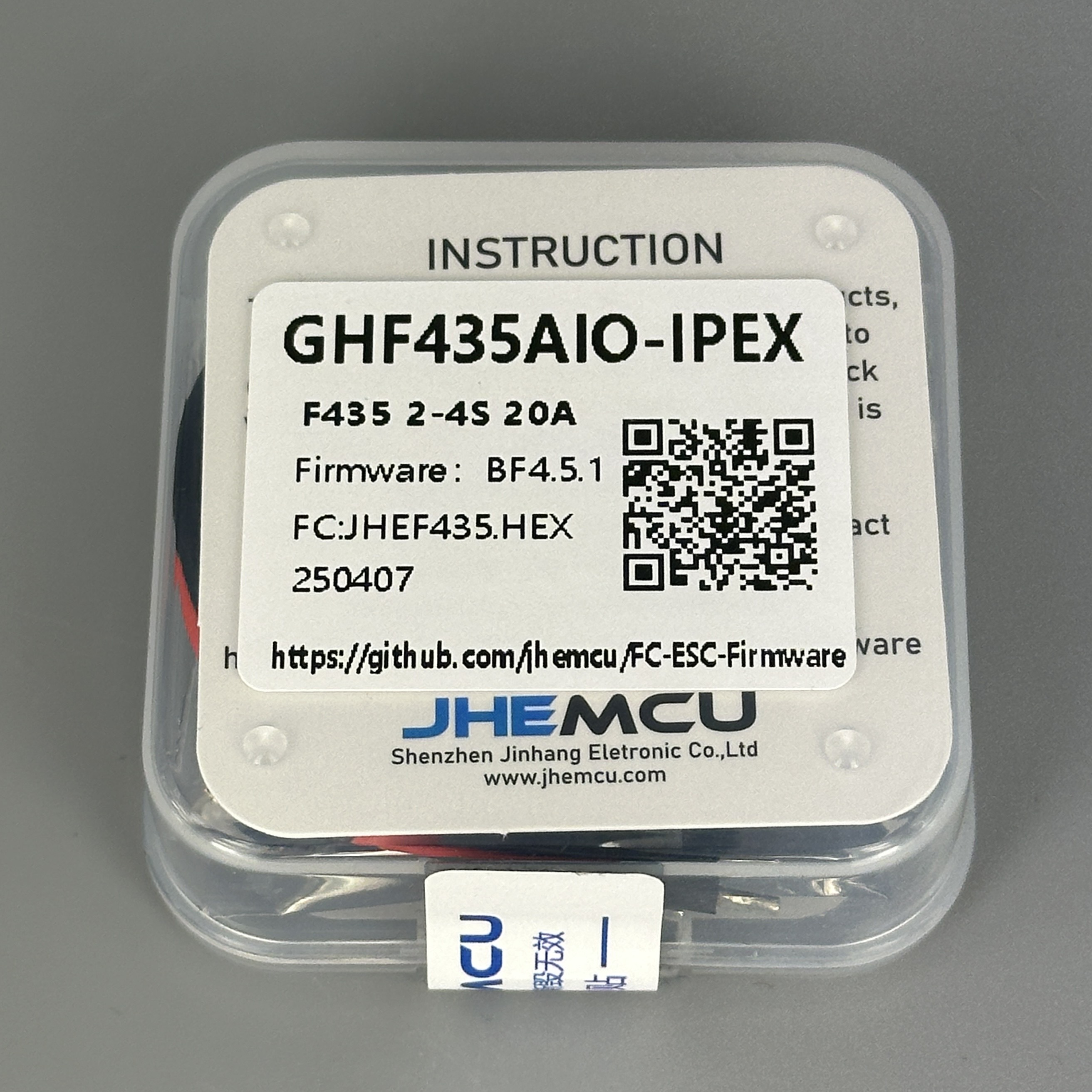

Полетный контроллер JHEMCU GHF435AIO 2-4S 20A w/ Built-in 2.4G ELRS (IPEX)

Универсальный всё-в-одном стек для лёгких FPV-дронов

JHEMCU GHF435AIO — интегрированный полётный контроллер с встроенным 20-амперным регулятором и приёмником ELRS 2.4G в одном корпусе. Разработан для пилотов, которым нужна компактная, надёжная платформа для микро и мини-дронов фристайла или долгой дальности без лишних кабелей и стеков.

Мощный процессор и точная стабилизация

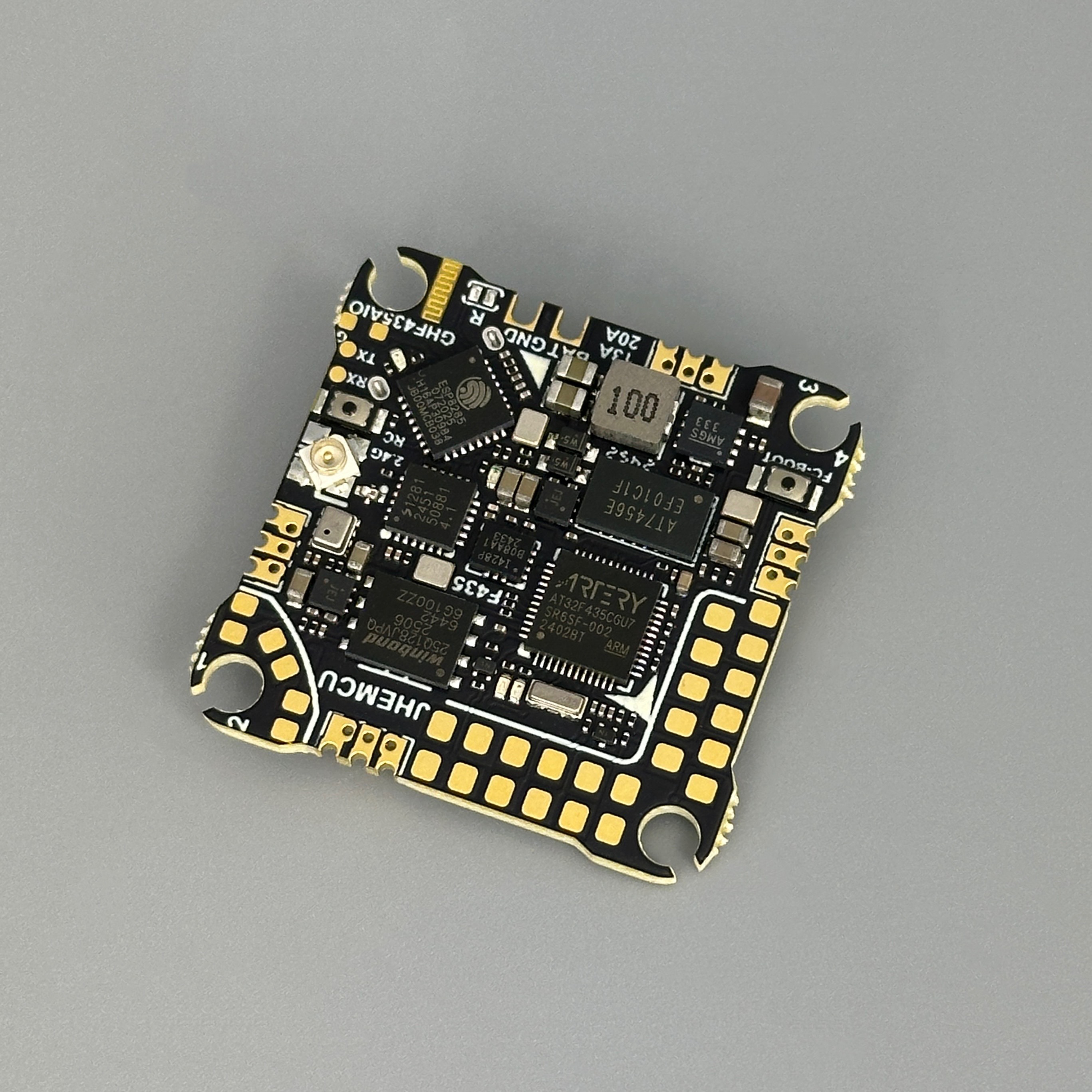

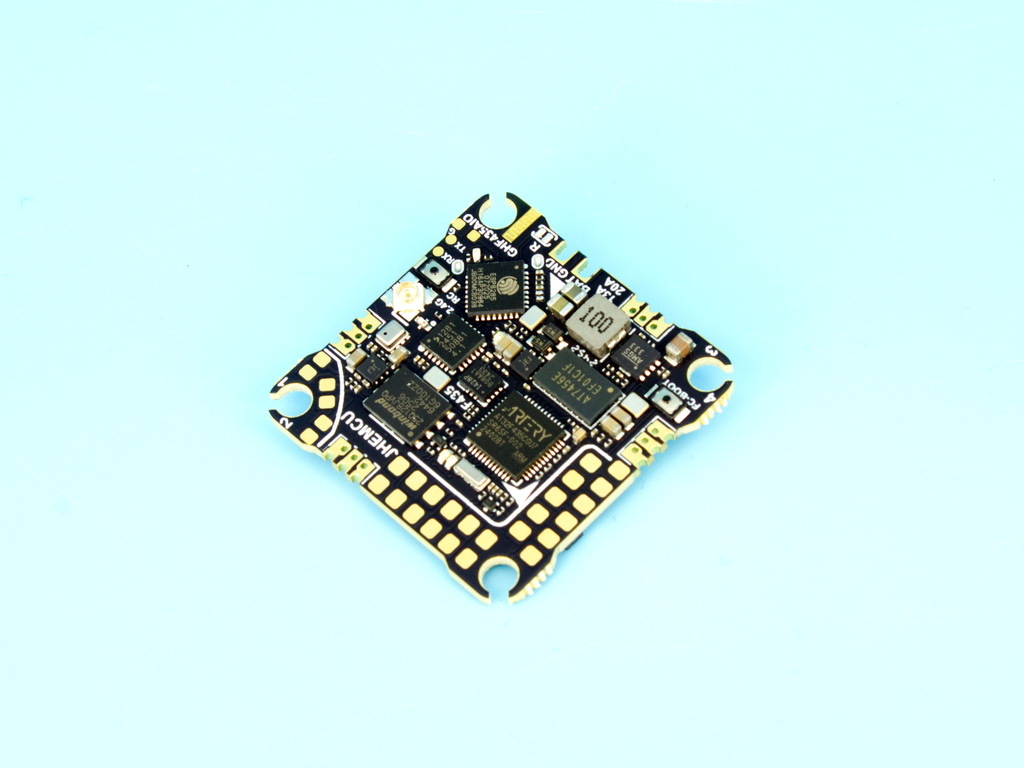

На борту AT32F435CG с частотой 288 МГц обеспечивает быструю обработку данных. Гироскоп ICM-42688P — один из лучших датчиков в этом классе, обеспечивает отзывчивый полёт и стабилизацию. Встроенный барометр позволит использовать функцию удержания высоты, если нужно. OSD AT7456E выводит телеметрию прямо в FPV-видео — всё необходимое перед глазами.

Питание 2-4S и встроенная регулировка

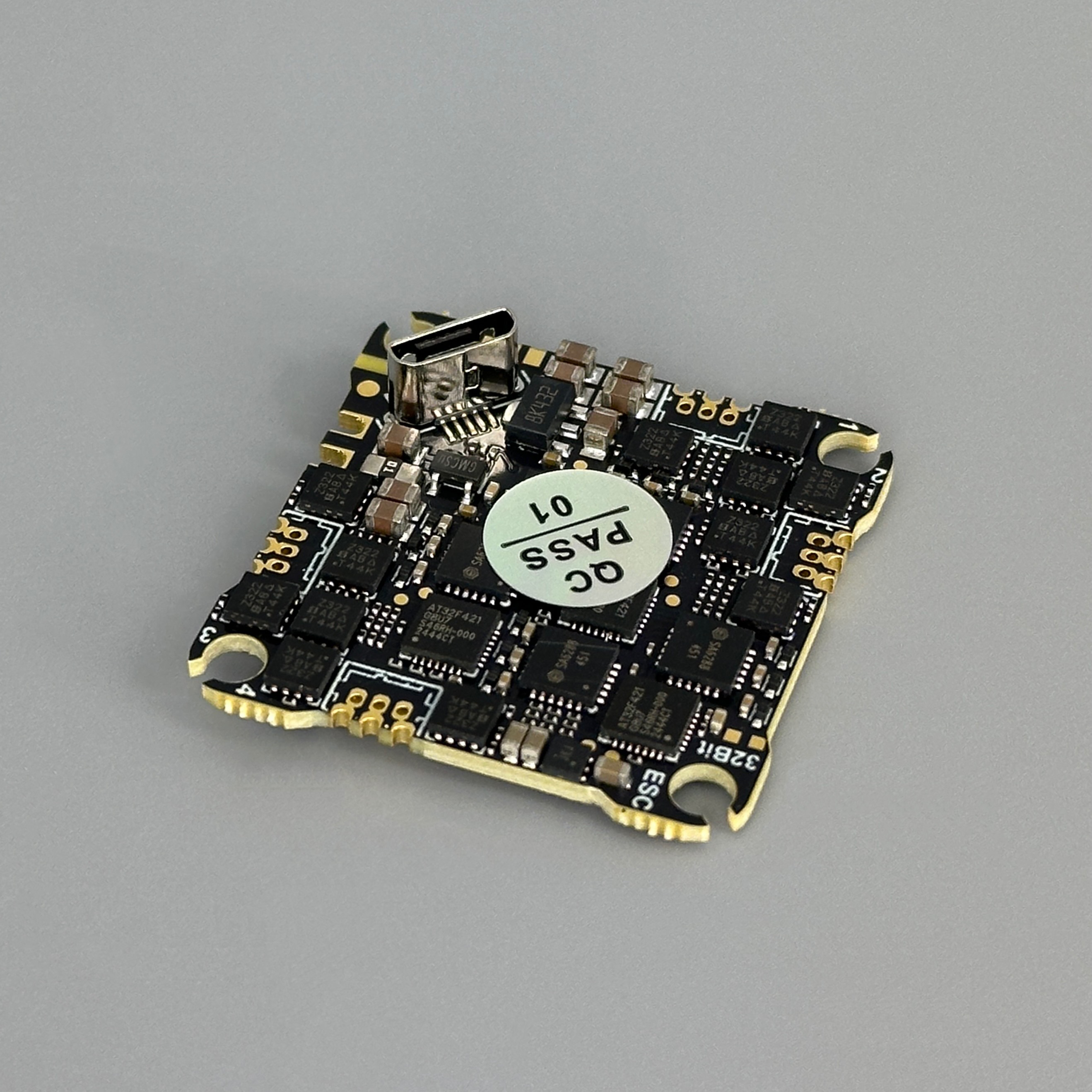

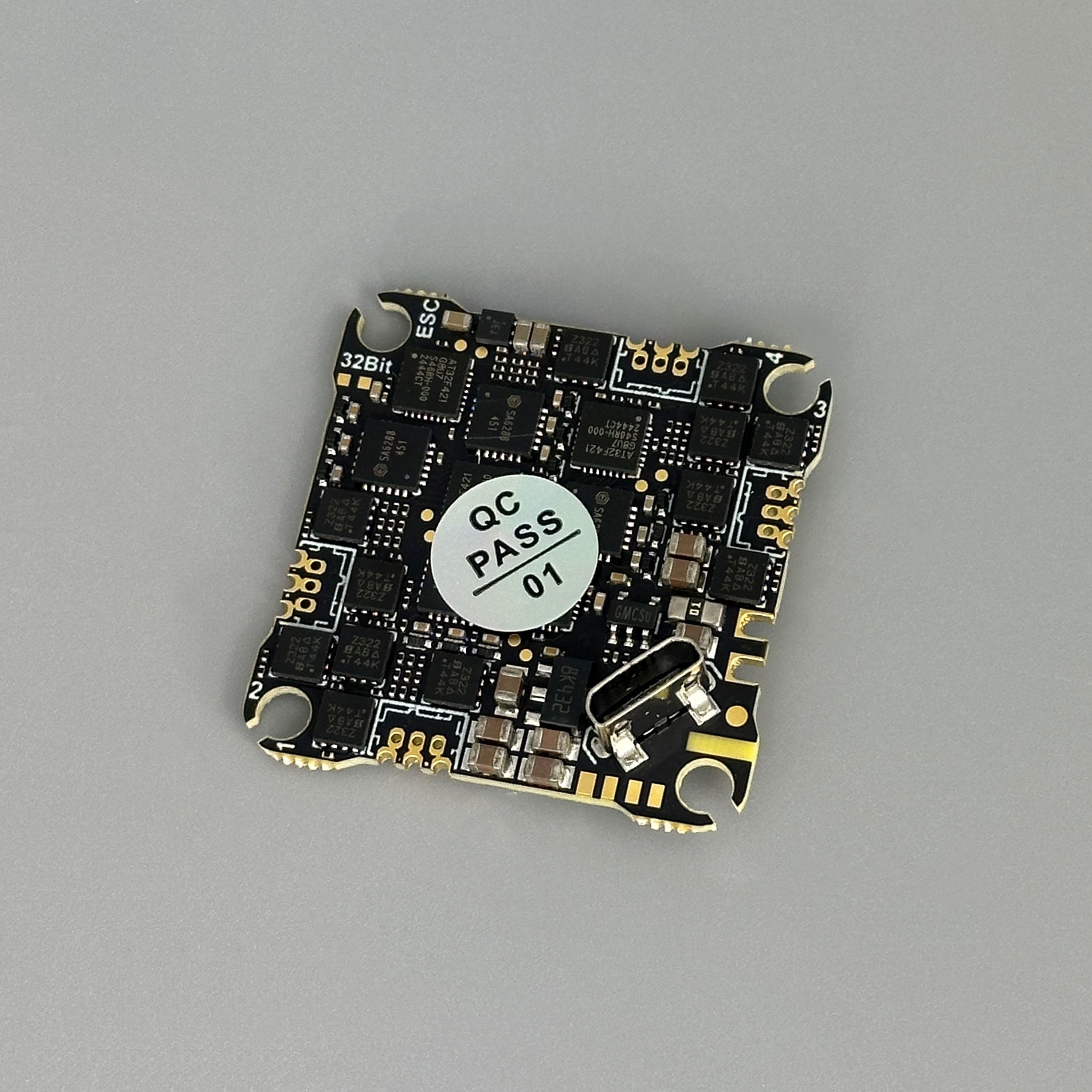

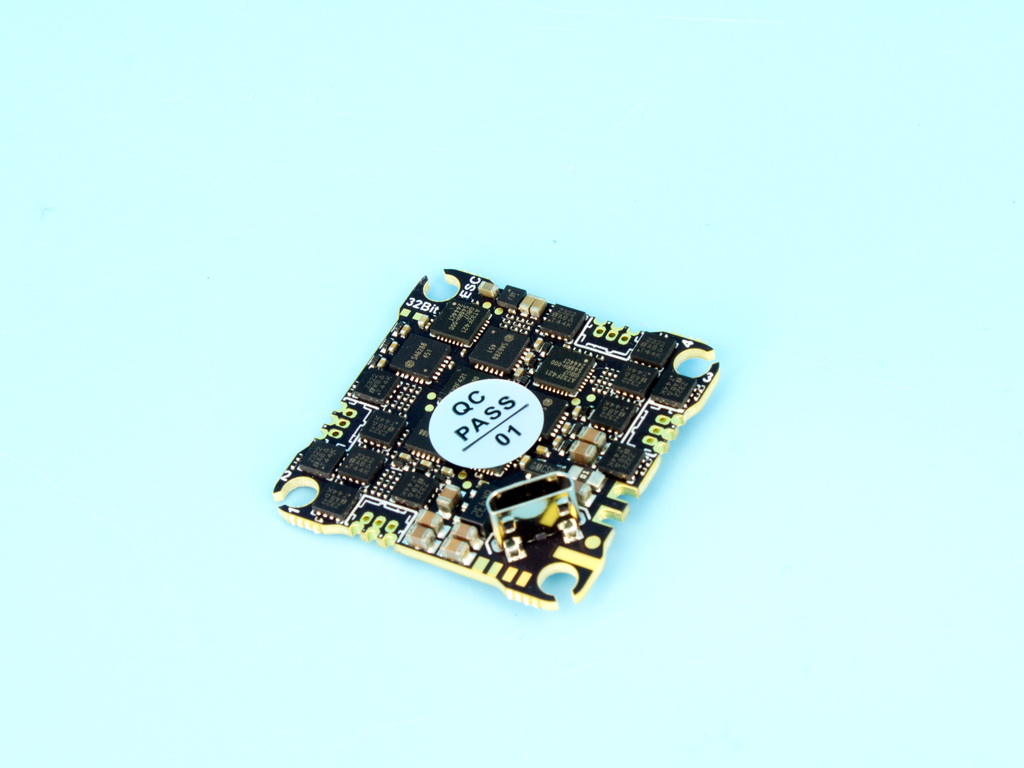

Встроенный регулятор AM32 4-в-1 на 20 ампер — стабильный, современный, без перегревов на коротких гонках и слаломах. BEC выдаёт чистые 5 вольт при 2,5 ампер — достаточно для приёмника, OSD-камеры и периферии. Поддержка 2-4S батарей позволяет выбирать конфигурацию под конкретный вес и характер полётов.

ELRS 2.4G с низкой задержкой

Встроенный приёмник ELRS на 2.4 ГГц — задержка меньше 10 миллисекунд, дальность километры. Протокол CRSF, прошивка betafpv.rx_2400.lite уже залита на заводе. Разъём IPEX-1 позволяет подключить внешнюю антенну для лучшего приёма в сложных условиях. WiFi-обновление приёмника без паяльника — через браузер.

Функциональность и расширяемость

16 МБ чёрного ящика записывает все полёты для анализа. Четыре UART помогут подключить GPS, видеопередатчик, внешние датчики. LED-лента WS2812 для подсветки, зуммер для оповещений, датчики тока и напряжения — всё уже на плате. Micro USB для обновления прошивки, DFU-кнопка для быстрого восстановления.

Идеален для DIY-сборки

Компактный формат 25,5 × 25,5 мм подходит под стандартные отверстия квадрокоптеров. Вес 5 граммов не утяжелит лёгкую раму. Разработан для пилотов, готовых припаять моторы и аккумулятор самостоятельно — все необходимые точки подключения разведены и подписаны.

Характеристики

• Процессор: AT32F435CG/288 МГц
• Гиро-датчик: ICM-42688P
• Барометр: SPL06
• OSD: AT7456E
• Входное напряжение: 2-4S LiPo / LiHV (7,4–17 В)
• Встроенный регулятор (ESC): 20 А AM32 4-в-1
• Встроенный стабилизатор (BEC): 5 В / 2,5 А ±0,1 В
• Размеры: 25,5 × 25,5 мм (посадочные отверстия)
• Вес: 5 г
• UART: UART1, UART2, UART3, UART5
• Интерфейс приёмника: ELRS (CRSF), TBS (CRSF), SBUS, IBUS
• Встроенный чёрный ящик: 16 МБ
• LED-лента: поддержка WS2812
• Зуммер: 5 В
• GPS: поддержка
• Компас: поддержка
• Антенна: IPEX-1 (разъём)
• USB: Micro USB (обновление прошивки)
• Датчик тока: да
• Датчик напряжения: да

Встроенный приёмник ELRS 2.4G

• Протокол: CRSF
• Частота: 2.4 ГГц
• Прошивка: betafpv.rx_2400.lite
• WiFi-обновление: поддерживается

Ограничение по подключению батареи

Соблюдайте правильную полярность при подключении батареи. Неправильное подключение может привести к необратимому повреждению полётного контроллера.
