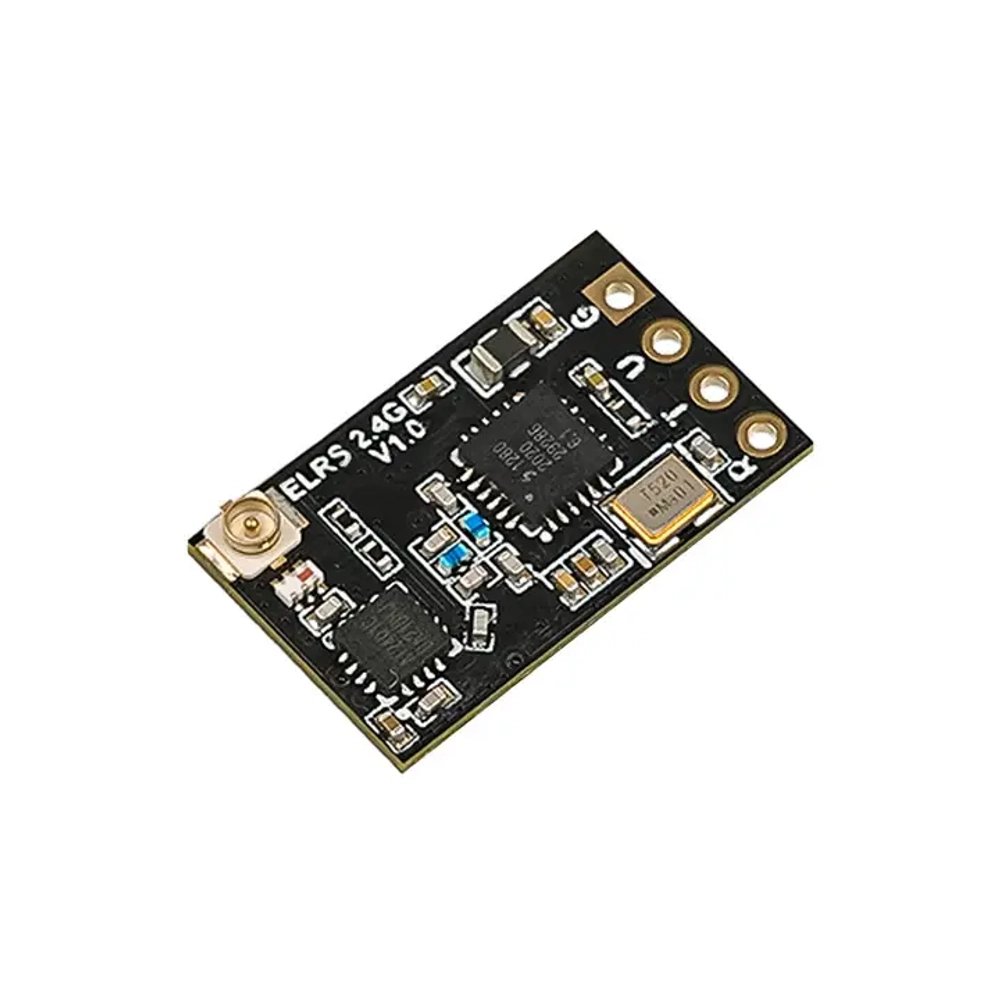

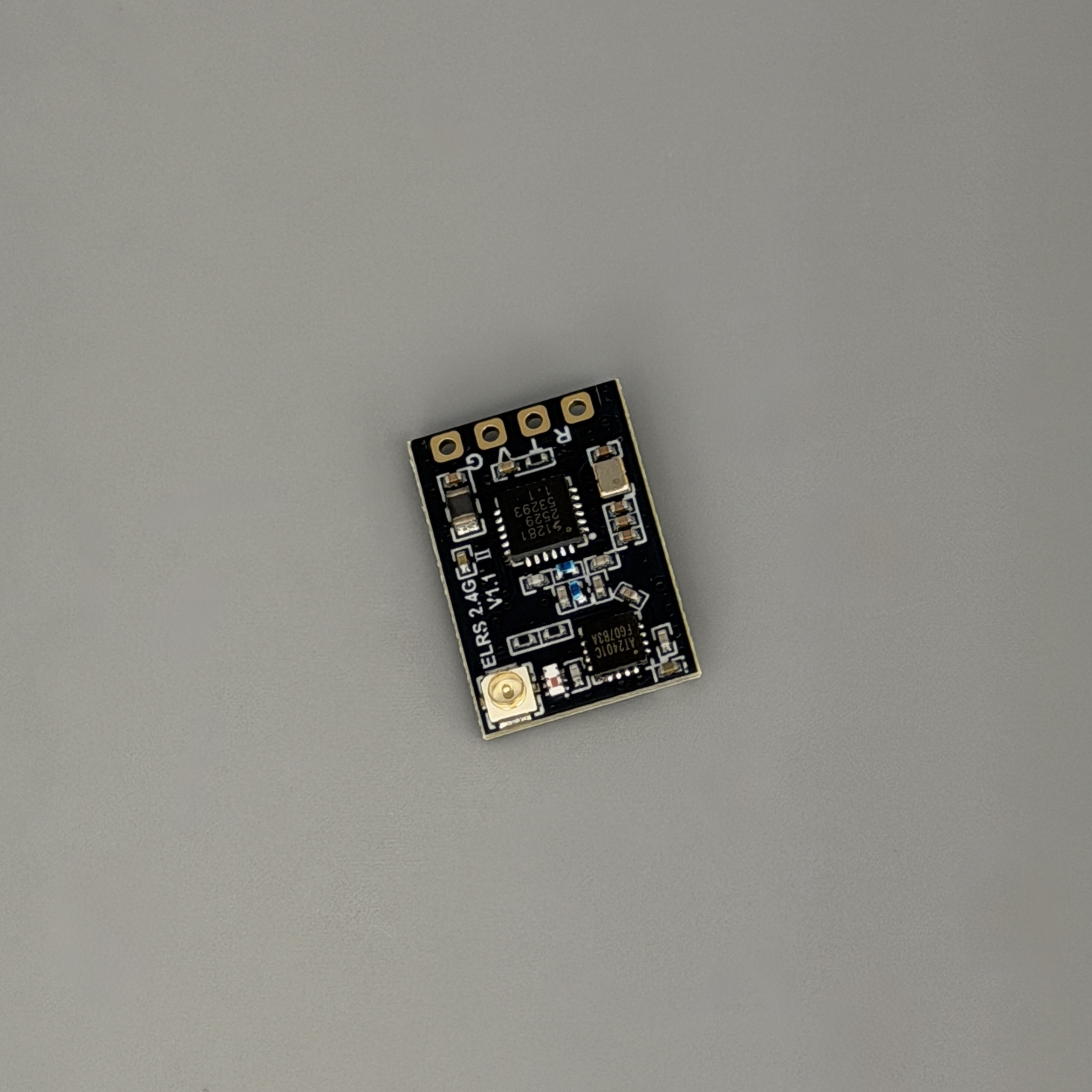

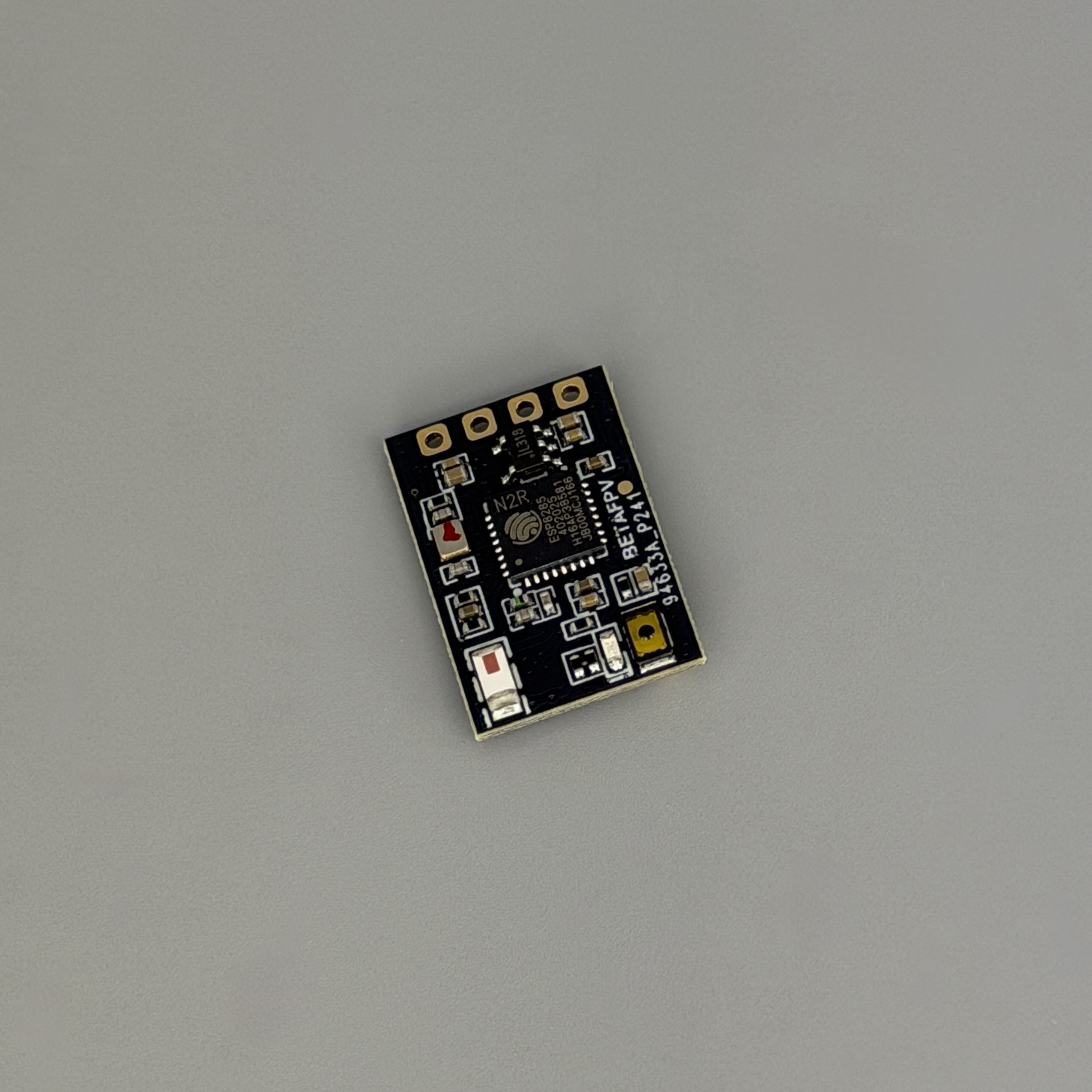

- Приемник Betafpv Nano ELRS 2.4Ghz 80mm
Спецификация

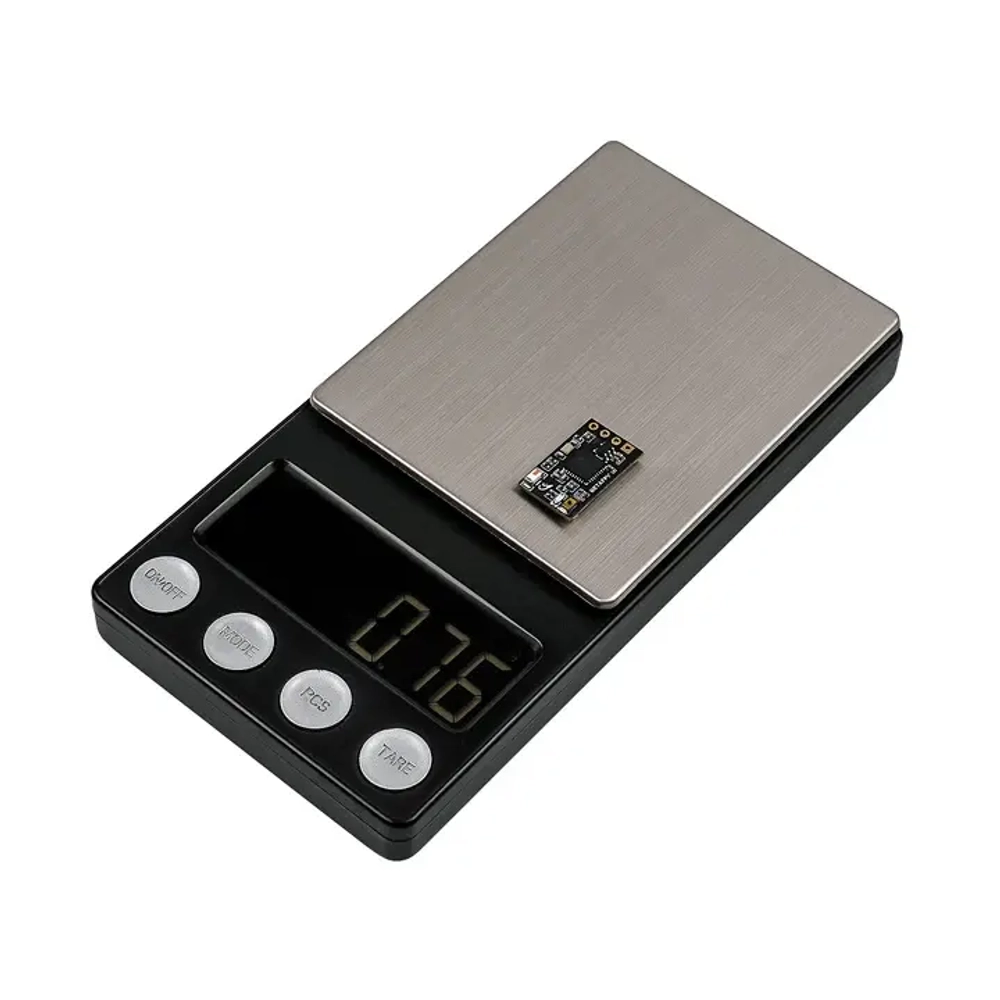

- Вес: 0,7 г (только приемник)

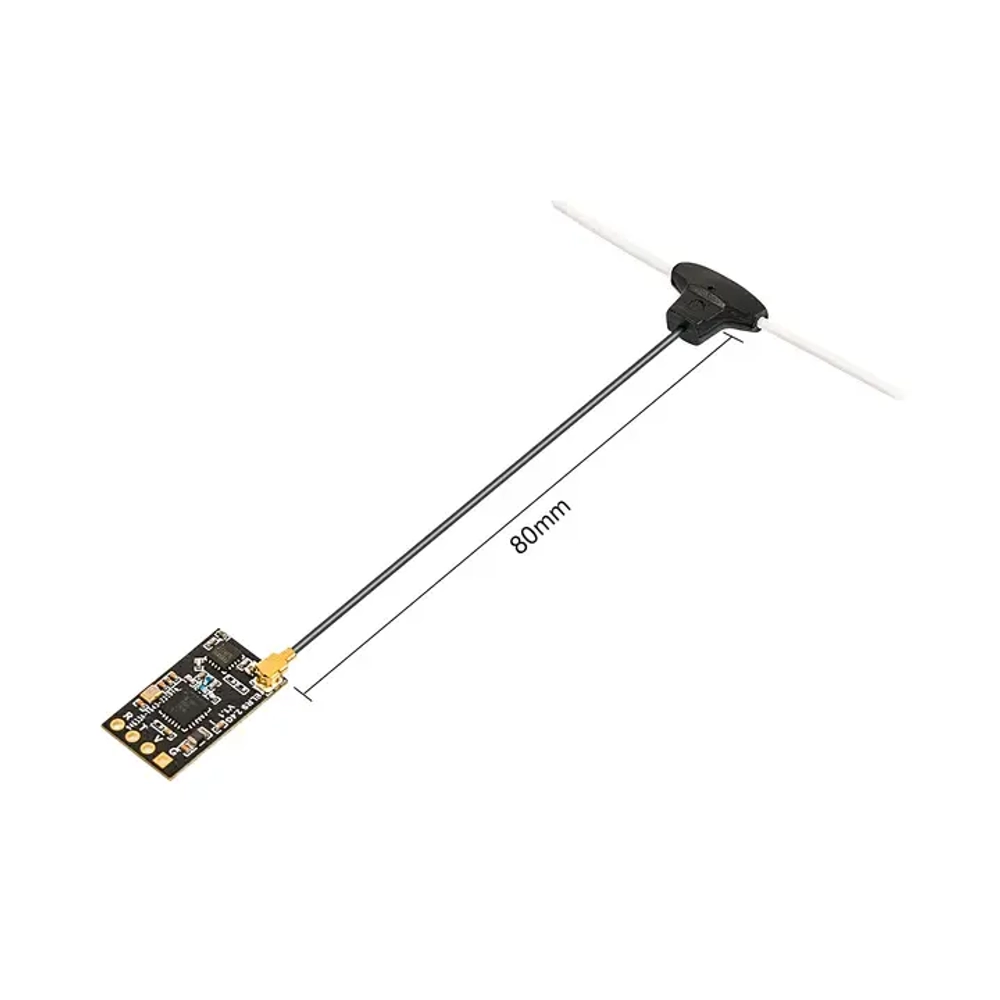

- Размер: 12мм*19мм
- Мощность телеметрии: 20 дБм (100 мВт, версия 2.4G)
- Диапазоны частот (версия Nano-приемника 2.4G): 2,4 ГГц ISM
- Диапазоны частот (версия Nano-приемника 915 МГц/868 МГц): 915 МГц FCC/868 МГц EU
- Входное напряжение: 5 В

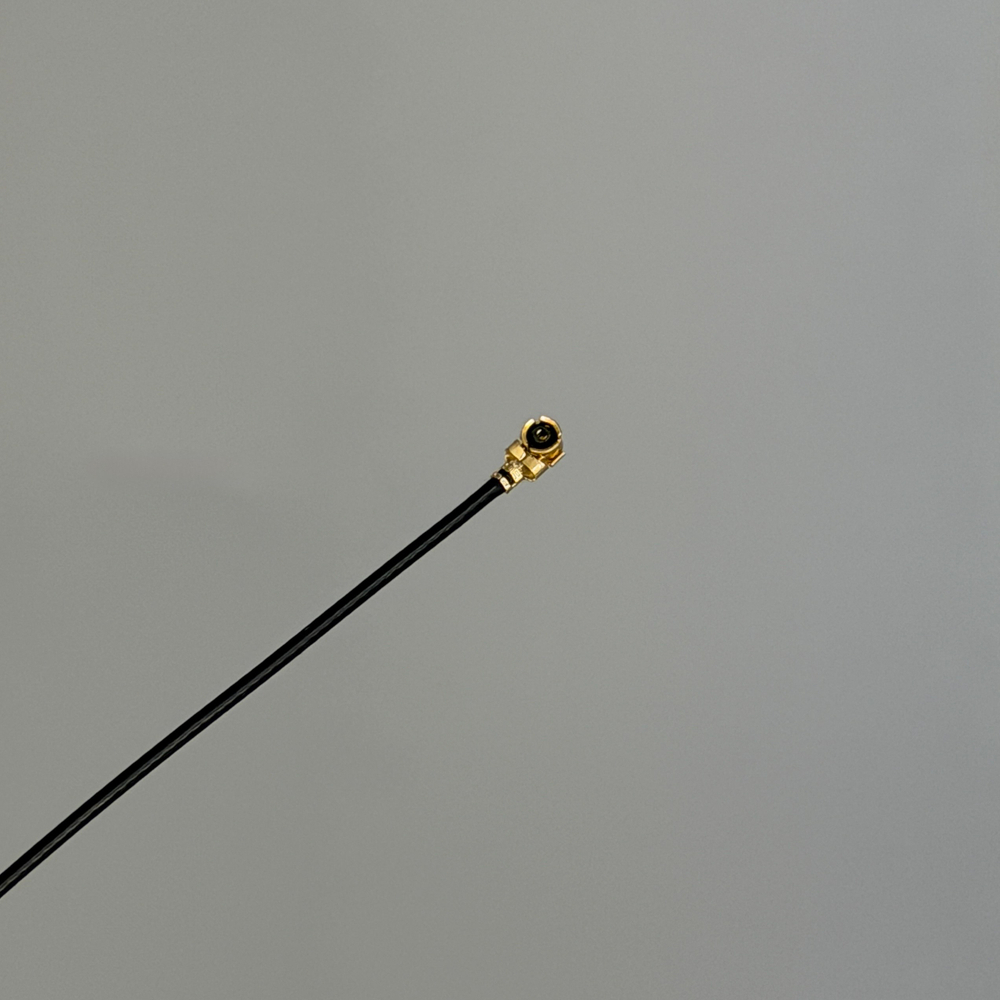

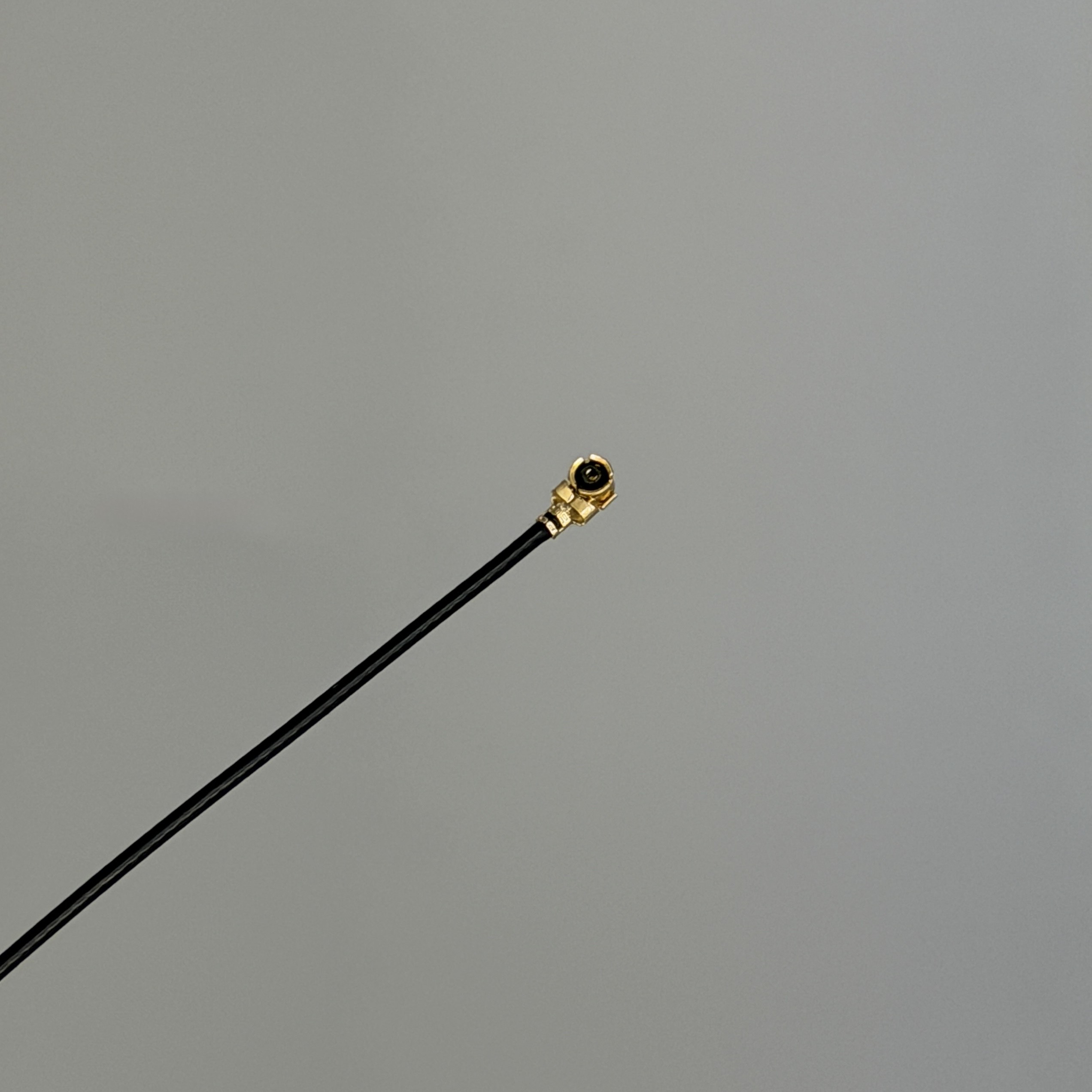

- Антенный разъем: IPEX MHF
Приемники BETAFPV ExpressLRS
Выбор подходящего приемника для управления квадрокоптером или другими моделями с дистанционным управлением очень важен. Приемники BETAFPV ExpressLRS, включая ELRS Lite, Nano, Micro и новейшую модель SuperD, в значительной степени удовлетворяют требованиям пилотов к полетам FPV.
| SuperD RX | Микро RX | Нано RX | Лайт RX | |
| Масса | 1,1 г (только прием) | 3,5 г (только прием) | 0,7 г (только прием) | 0,47 г (башня), 0,53 г (плоская) |
| Антенна | IPEX MHF + T антенна | IPEX MHF + T антенна | IPEX MHF + T антенна | SMD керамическая антенна |
| МК | ESP32-PICO-D4, двойной SX1280 | ESP8285 | ESP8285 | ESP8285 |
| Радиочастотный чип | Двойной SX1280 + двойной PA | SX128X | SX1280 + ПА, SX1276 + ПА | SX128X |
| Частота | 2,4 ГГц ISM | 2,4 ГГц ISM | 2,4 ГГц ISM, 915 МГц (FCC), 868 МГц (ЕС) | 2,4 ГГц ISM |
| Мощность телеметрии | 100мВт | 17мВт | 100мВт | 17мВт |
| Протокол последовательного вывода | CRSF | ШИМ или CRSF | CRSF | CRSF |
| Тип модели | FPV-дрон, самолет с фиксированным крылом | Самолеты с фиксированным крылом, вертолеты, радиоуправляемые машины, радиоуправляемые лодки | Дрон FPV | Ууп Дрон |
Диаграмма

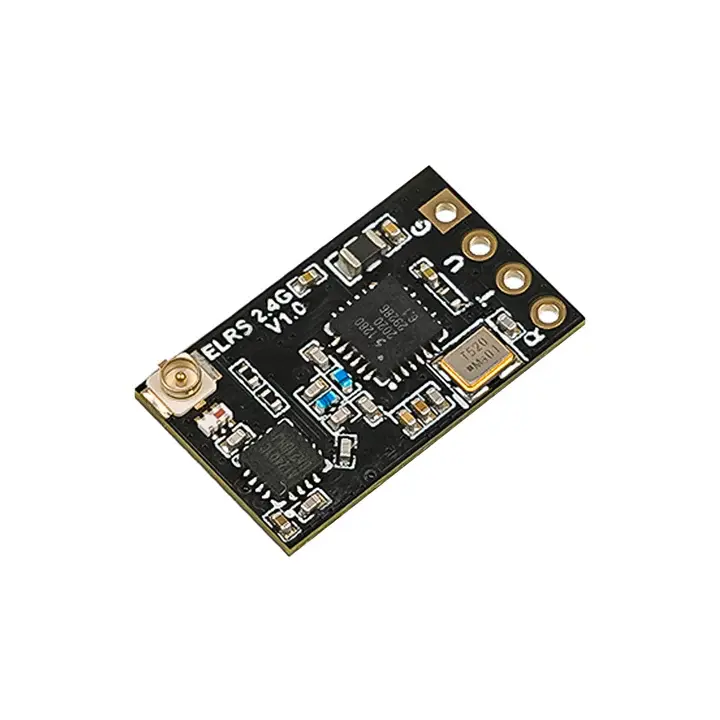

Схема наноприемника версии 2.4G показана ниже.

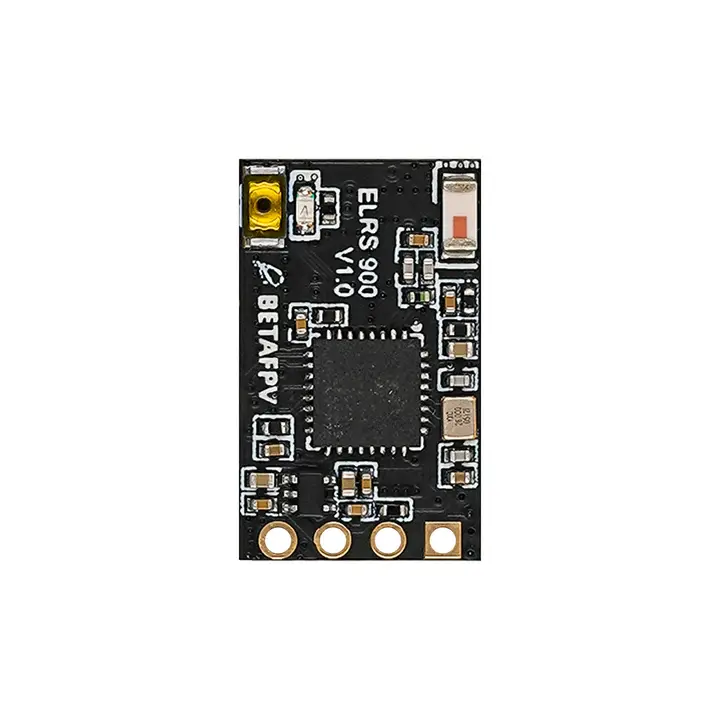

Схема версии наноприемника 868 МГц/915 МГц показана ниже.
Примечание: Теперь версия прошивки приемника и модуля Nano, производимых нашей компанией, — ELRS 3.3.0.;
Команда ELRS Innovative официально выпустила версию 1.0.0, на основе этой версии у нас есть некоторые обновления:
- Модуль 2.4G Nano TX поддерживает частоту обновления 500 Гц;
- Коротко нажмите кнопку на модуле Nano 3 раза, чтобы перейти в режим привязки.
Прошивка для приемника ELRS Nano
Конфигурация и привязка
ExpressLRS использует последовательный протокол Crossfire (также известный как протокол CRSF) для связи между приемником и платой контроллера полета. Поэтому убедитесь, что ваша плата контроллера полета поддерживает последовательный протокол CRSF. Далее мы используем контроллер полета с прошивкой Betaflight, чтобы показать, как настроить протокол CRSF.
Ниже показано соединение приемника ELRS Nano и платы FC.
Включите соответствующий UART (например, UART3 ниже) в качестве последовательного приемника на вкладке «Порты» конфигуратора Betaflight.
На вкладке «Конфигурация» выберите «Последовательный приемник» на панели «Приемник» и выберите «CRSF» в качестве протокола. Телеметрия здесь необязательна и снизит частоту обновления вашего джойстика из-за того, что эти слоты передачи используются для телеметрии.
Наноприемник может войти в состояние привязки путем трехкратного включения/выключения питания.
- Подключите и отключите наноприемник три раза;
- Убедитесь, что светодиод быстро мигает дважды, указывая на то, что приемник находится в режиме привязки;
- Убедитесь, что модуль RF TX или радиопередатчик перешел в состояние привязки, которое посылает импульс привязки;
- Если на приемнике горит постоянный свет, он связан.
Примечание: Привязка выполняется один раз, и приемник сохранит информацию о привязке. Включите снова, и подключение будет успешным автоматически.

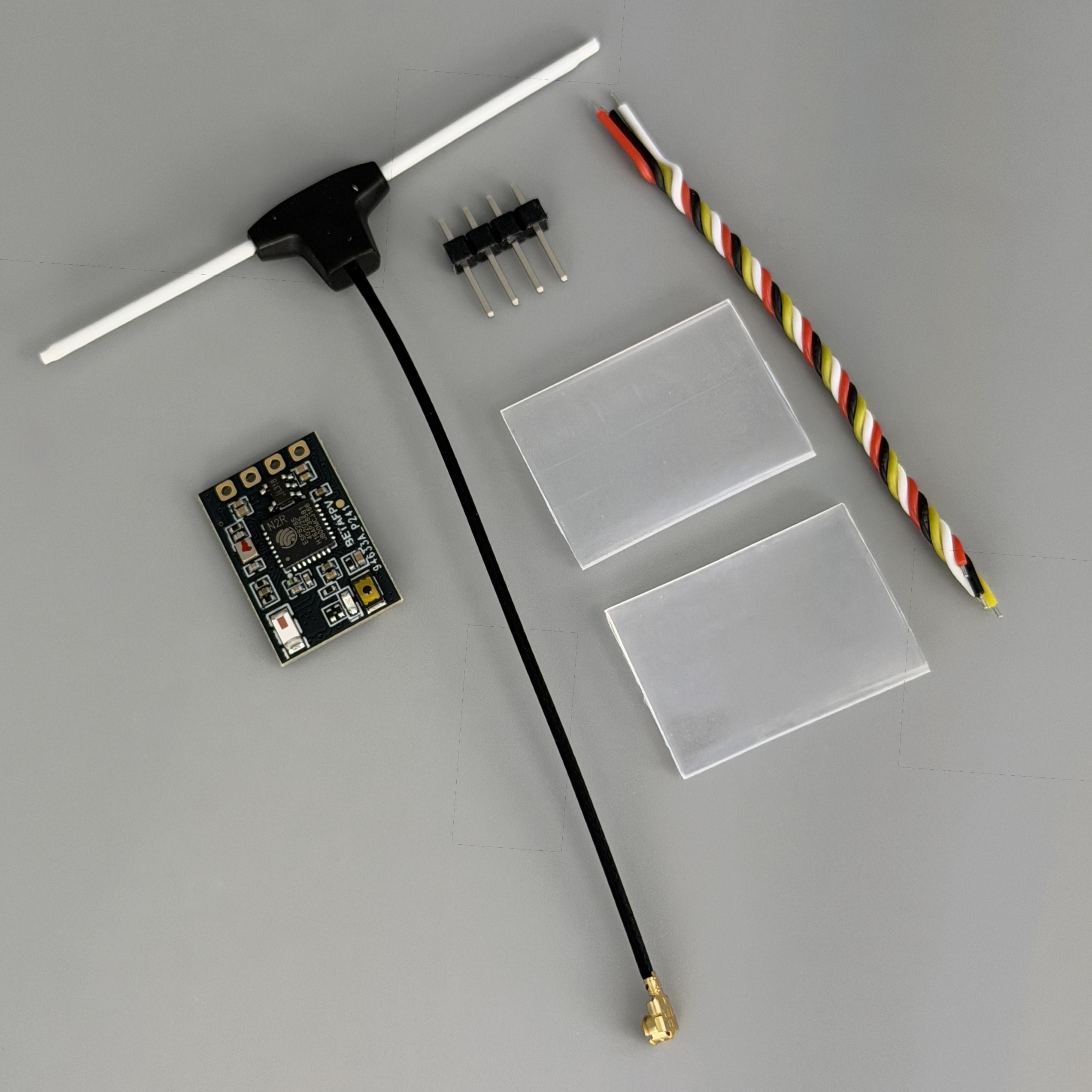

Упаковка

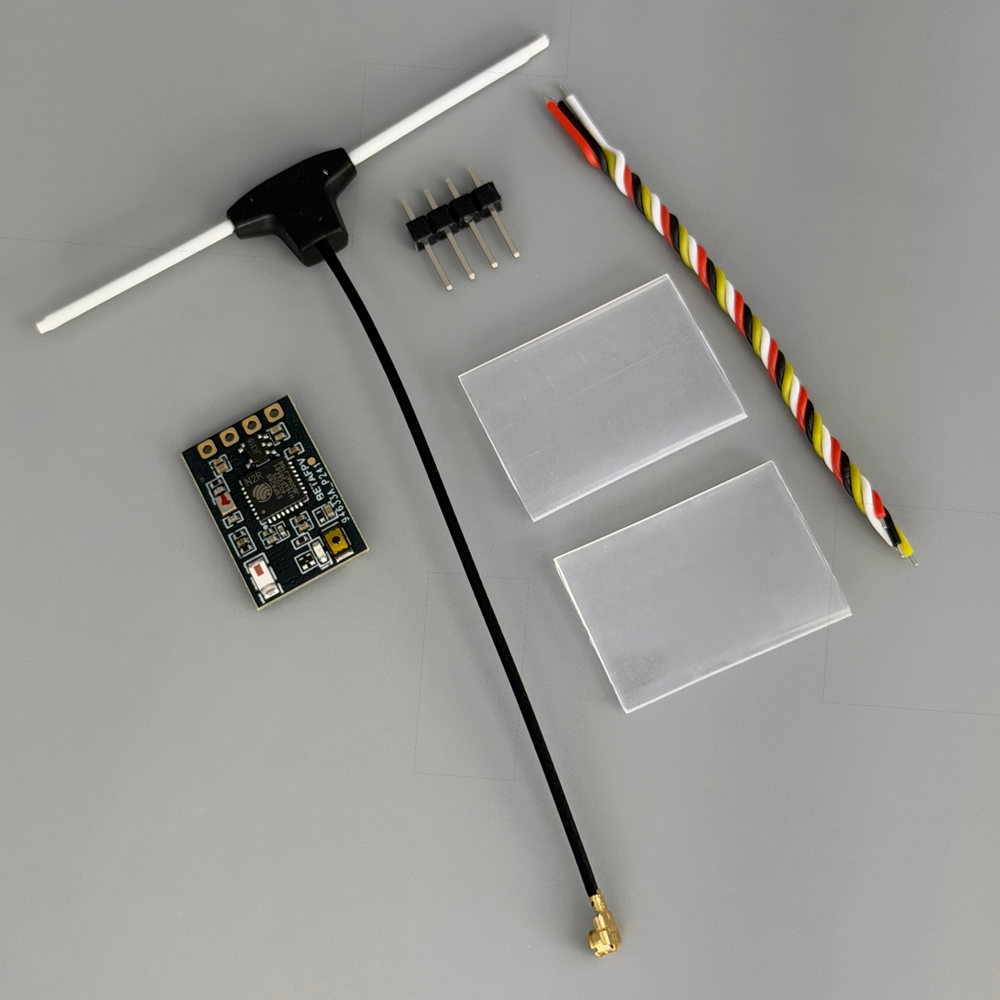

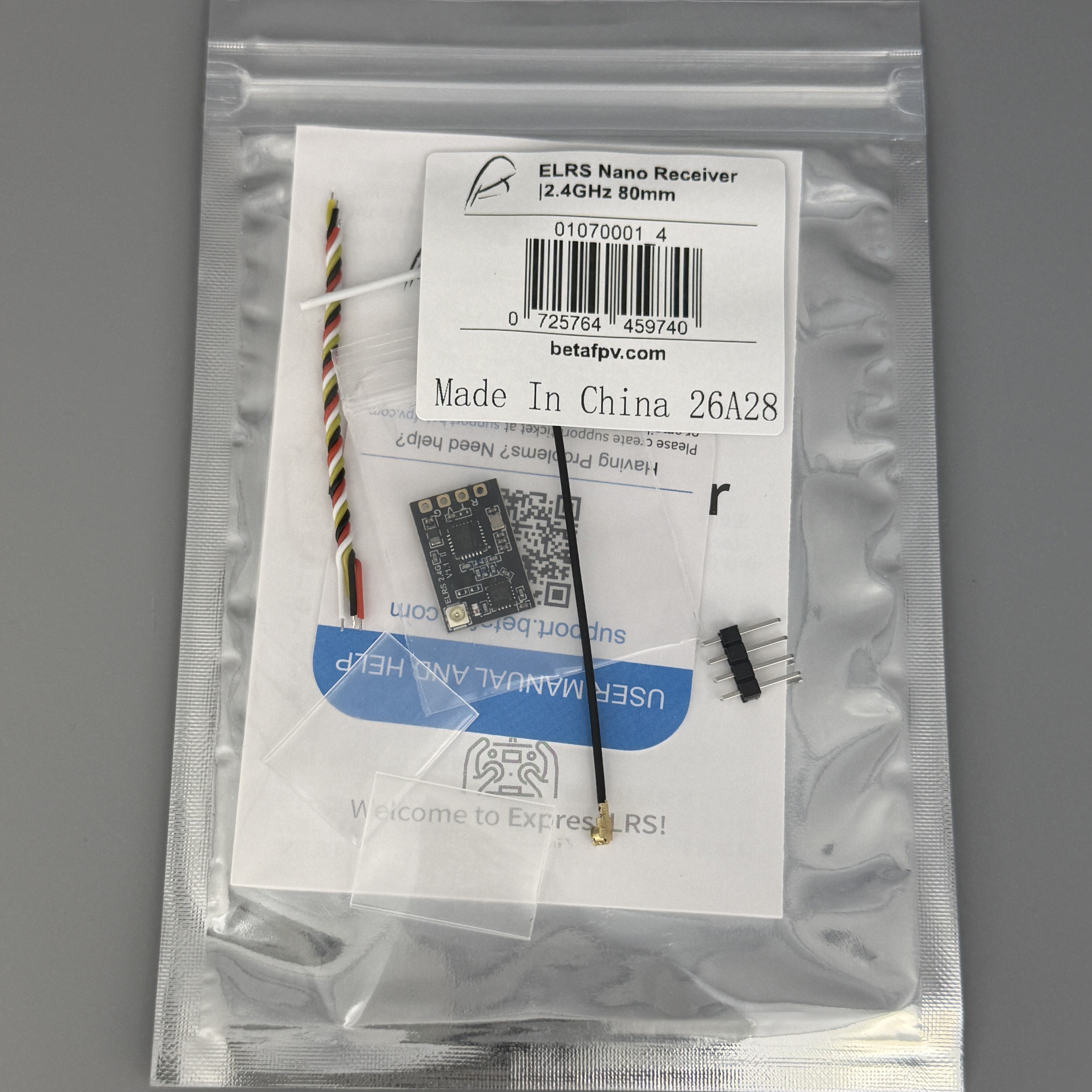

- 1 * Наноприемник BETAFPV ELRS
- 1 * антенна BETAFPV T
- 2 * Запасная термоусадочная трубка
- 4 * 30awg силиконовых соединительных провода (1 черный, 1 красный, 1 белый, 1 желтый)
- 1 * штыревой разъем 1x4
- 1 * Руководство пользователя наноприемника
