Приемник Betafpv NANO RX ELRS 915 MHz

Сверхкомпактный приёмник для микро-дронов

BetaFPV ELRS Nano — это миниатюрный приёмник на базе открытого протокола ExpressLRS, разработанный специально для лёгких FPV-дронов, где каждый грамм на вес золота. При массе всего 0,7 г он обеспечивает стабильную связь на дальних дистанциях и минимальную задержку сигнала.

Рама и физические характеристики

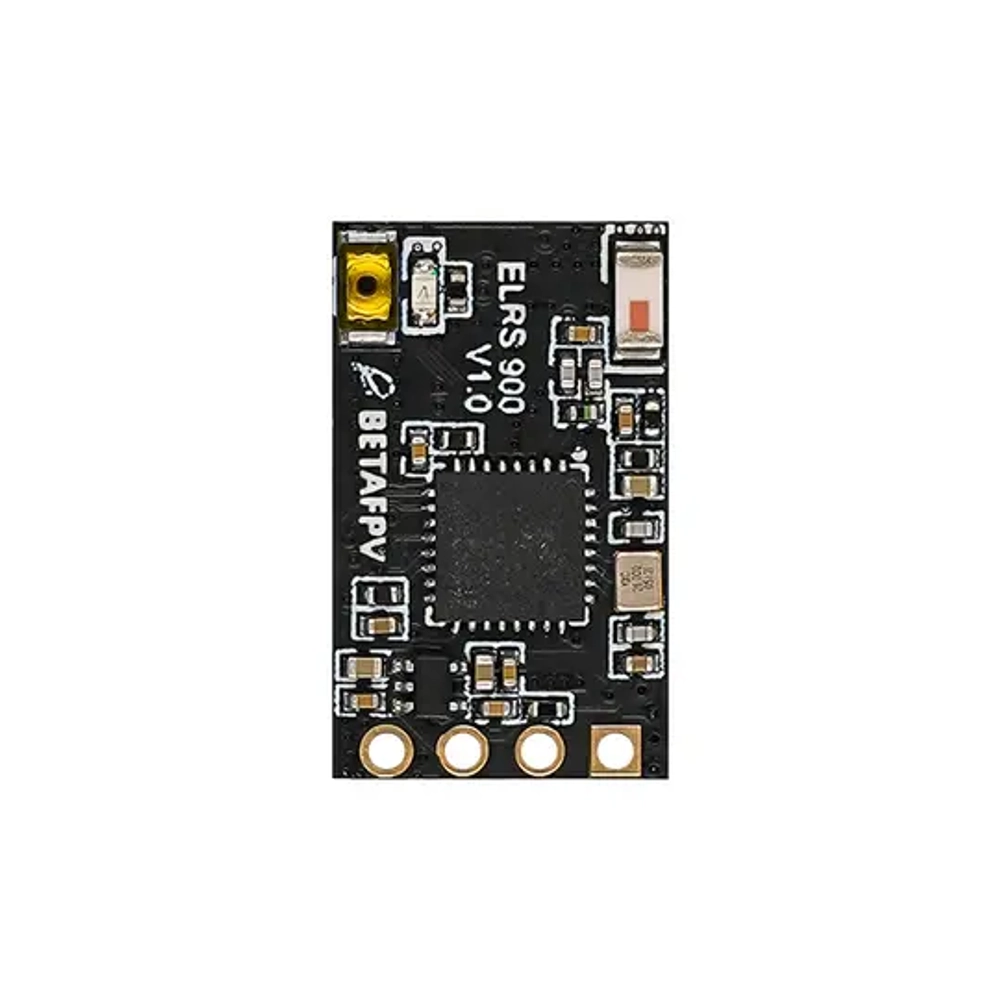

Габариты 12×19 мм позволяют установить приёмник практически в любой микро-корпус. Компактность достигается за счёт оптимизированной платы и встроенной микросхемы на базе Semtech LoRa-технологии. Разъём IPEX MHF обеспечивает надёжное соединение с антенной и позволяет легко заменить её при необходимости.

Связь и телеметрия

На частоте 915 МГц приёмник поддерживает частоту пакетов до 200 Hz, что гарантирует отзывчивое управление и хорошую дальность. Мощность телеметрии 20 дБм (100 мВт) обеспечивает двустороннюю связь — полётный контроллер отправляет обратно напряжение аккумулятора, частоту вращения моторов и другие данные. Взаимодействие с ПК происходит через последовательный протокол CRSF (Crossfire), поддерживаемый всеми современными полётными контроллерами с Betaflight.

Питание и совместимость

Приёмник работает от напряжения 5 В, которое легко получить с регулятора питания дрона. Совместим со всеми передатчиками ELRS 915 МГц (TX-модули, авиамодельные пульты с поддержкой ExpressLRS) и любыми полётными контроллерами, имеющими свободный UART.

Применение

Идеален для микро-FPV-квадрокоптеров, тини-уиперов, микро-планеров и других лёгких летательных аппаратов, где требуется максимум дальности при минимуме веса и габаритов. Также подойдёт для восстановления лёгкого дрона, когда старый приёмник вышел из строя.

Характеристики

• Протокол: ExpressLRS (ELRS)
• Частота: 915 МГц (FCC)

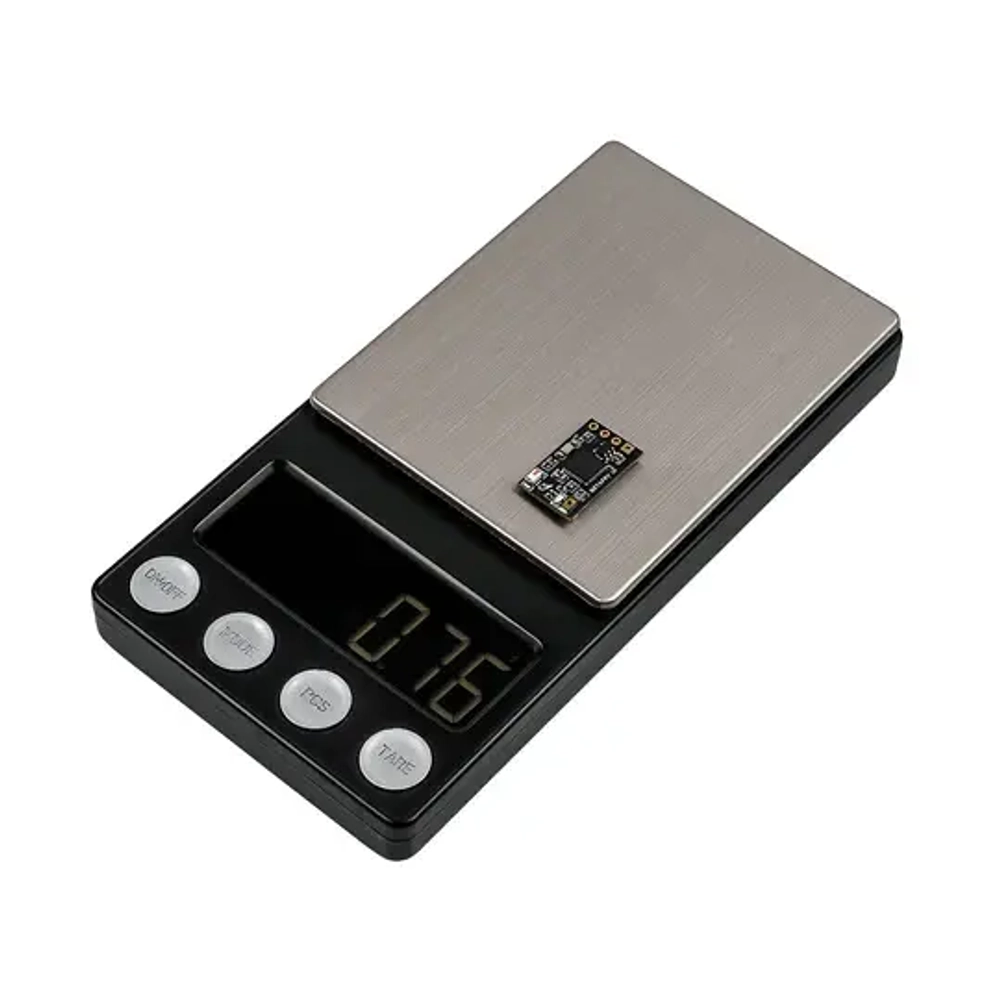

• Вес: 0,7 г (без кабеля и антенны)
• Размер: 12 × 19 мм
• Входное напряжение: 5 В
• Мощность телеметрии: 20 дБм (100 мВт)
• Антенный разъём: IPEX MHF
• Частота пакетов: до 200 Hz (при 900 МГц)
• Протокол связи с ПК: CRSF (Crossfire)

Комплект поставки

1. Приёмник BetaFPV ELRS Nano

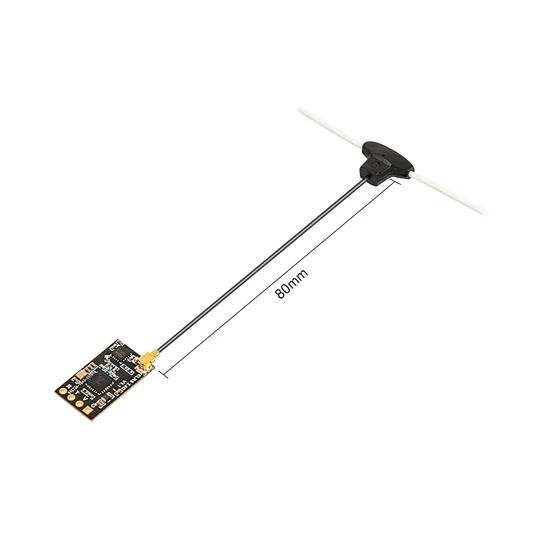

2. Антенна T-типа BetaFPV
3. 2 × запасные термоусадочные трубки
4. 4 × кремниевые соединительные провода 30AWG (чёрный, красный, белый, жёлтый)
5. Контактный разъём 1×4
6. Руководство пользователя

Перед подключением питания убедитесь, что антенна правильно собрана и установлена. При использовании телеметрии скорость обновления может снизиться.
