Приемник Betafpv Super D RX Elrs 915 MHz

Что это и для чего

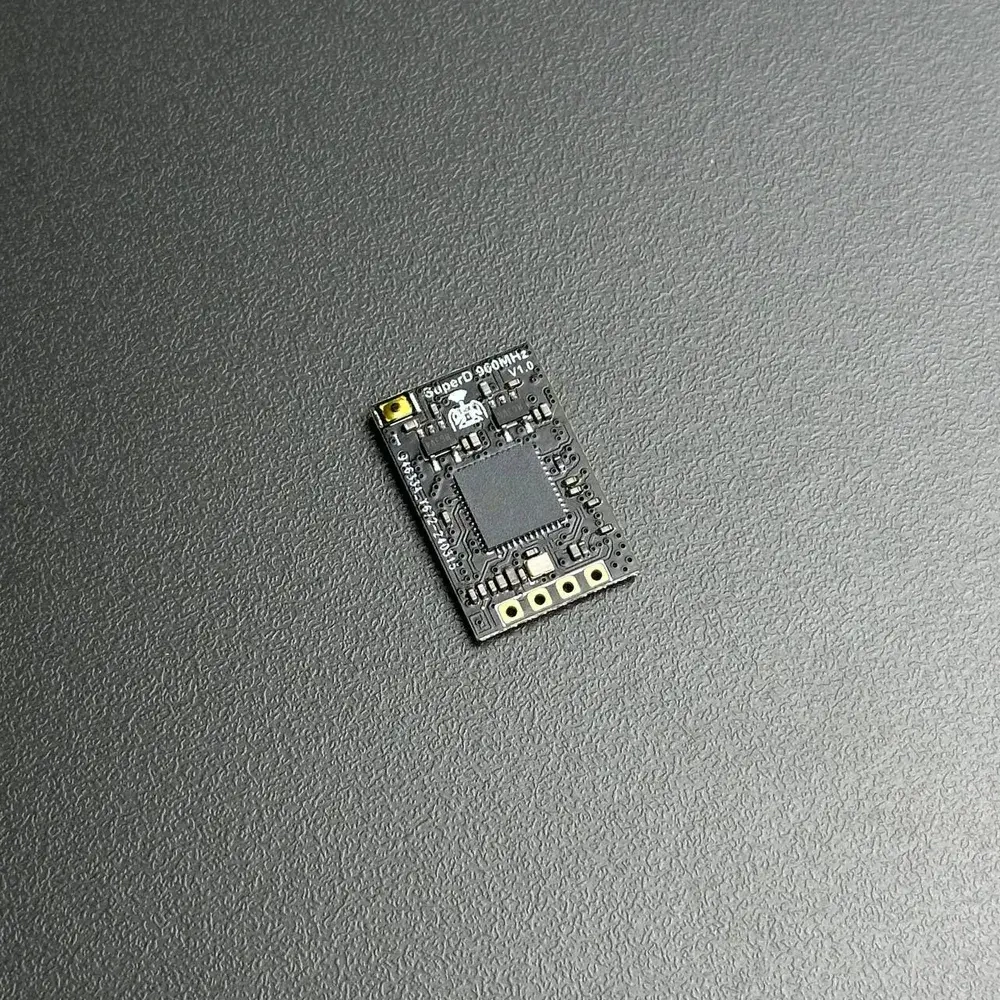

BETAFPV SuperD ELRS — первый по-настоящему разнесённый приёмник для FPV-дронов на частоте 915 МГц, оснащённый двумя полноценными радиочастотными трактами и двумя антеннами. Это решение предназначено для пилотов, которые летают на дальние дистанции, занимаются аэрофотосъёмкой, фристайлом или работают с моделями с фиксированным крылом.

Два независимых приёмных тракта

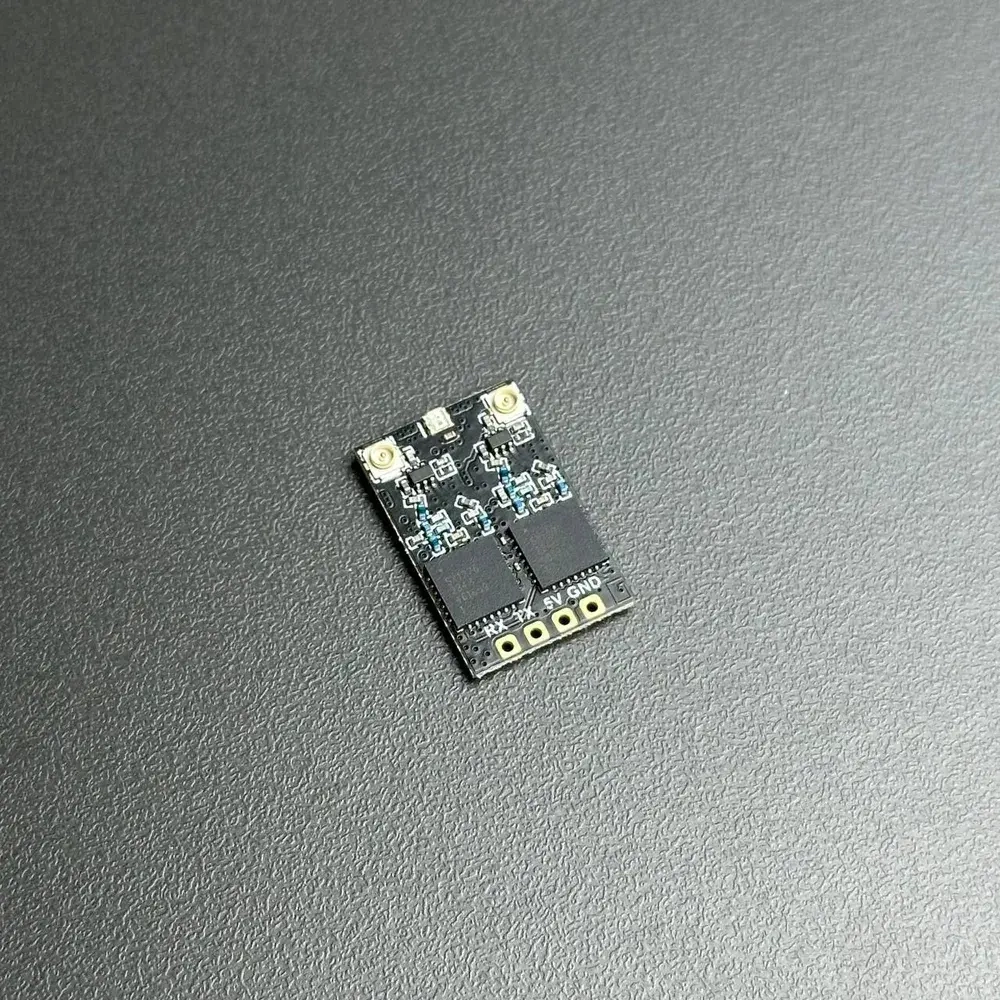

В отличие от обычных приёмников с одной антенной, SuperD имеет две полностью независимые радиочастотные цепи на базе чипов SX1276, которые работают одновременно и выбирают наилучший сигнал в реальном времени. Это увеличивает надёжность связи при полёте в условиях с экранированием (за деревьями, зданиями) и при наличии помех в эфире.

TCXO для стабильной работы

Встроенный температурно-компенсированный кварцевый генератор (TCXO) обеспечивает точную стабилизацию частоты даже при значительных перепадах температуры, что критично для надёжных полётов на большие дистанции. Оба радиочастотные чипы используют общий кварц TCXO, что гарантирует синхронизацию сигнала между ними.

Сверхлегкий вес и компактный размер

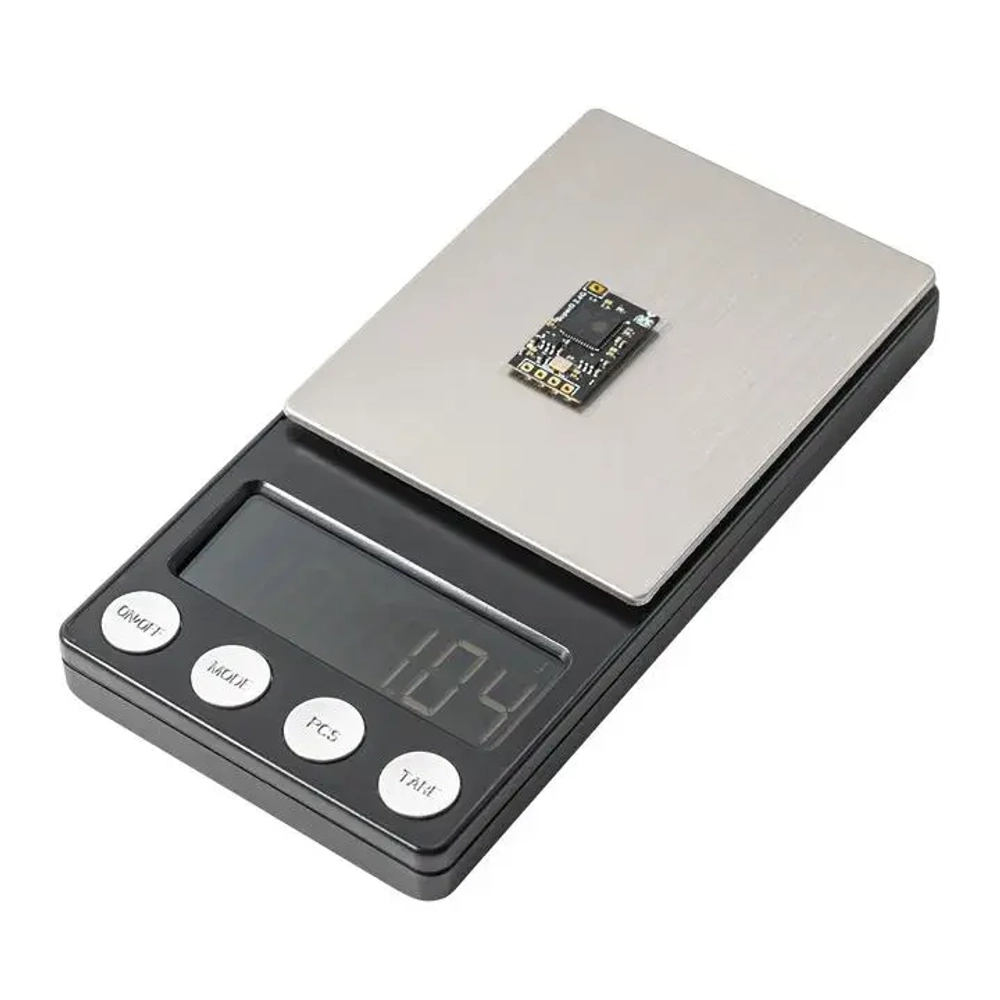

При весе всего 1,2 г без антенн и размерах платы 22 × 14 мм SuperD легко встаёт на лёгкие дроны и не влияет на динамику полёта. Энергопотребление рассчитано на 5-вольтовое питание, что удобно для интеграции со стандартными полётными контроллерами.

ExpressLRS 3.0.0 и быстрая передача данных

Приёмник поддерживает протокол CRSF и прошивку ExpressLRS версии 3.0.0, с поддержкой скорости пакетов до 200 Гц на 915 МГц. RGB-индикатор показывает состояние приёмника и текущую скорость передачи, что упрощает диагностику и отладку.

Универсальное применение

SuperD подходит для гоночных дронов, крузеров дальнего полёта, самолётов и вертолётов. Частота 915 МГц (FCC для Северной Америки) обеспечивает лучшую дифракцию сигнала на низких частотах по сравнению с 2.4 ГГц, что критично для полётов в сложной среде. Также доступна версия 868 МГц для европейского региона (EU).

Характеристики

• Микроконтроллер: ESP32 PICO D4
• Радиочастотные чипы: 2 × SX1276
• Частотная версия: 915 МГц FCC / 868 МГц EU
• Мощность телеметрии: 17 дБм
• Входное напряжение: 5 В постоянного тока
• Размер платы: 22 × 14 мм
• Вес без антенн: 1,2 г
• Антенный разъем: IPEX MHF 1 / U.FL
• Антенны: 2 × Т-образные дипольные антенны
• Протокол: CRSF (ExpressLRS 3.0.0)
• Тип приемника: Разнесённый (True Diversity) с двумя независимыми радиочастотными трактами
• Стабилизация частоты: TCXO (температурно-компенсированный кварцевый генератор)
• Индикация: RGB-светодиод (состояние и скорость передачи пакетов)
• Максимальная скорость пакетов: 200 Гц (на 915/868 МГц)

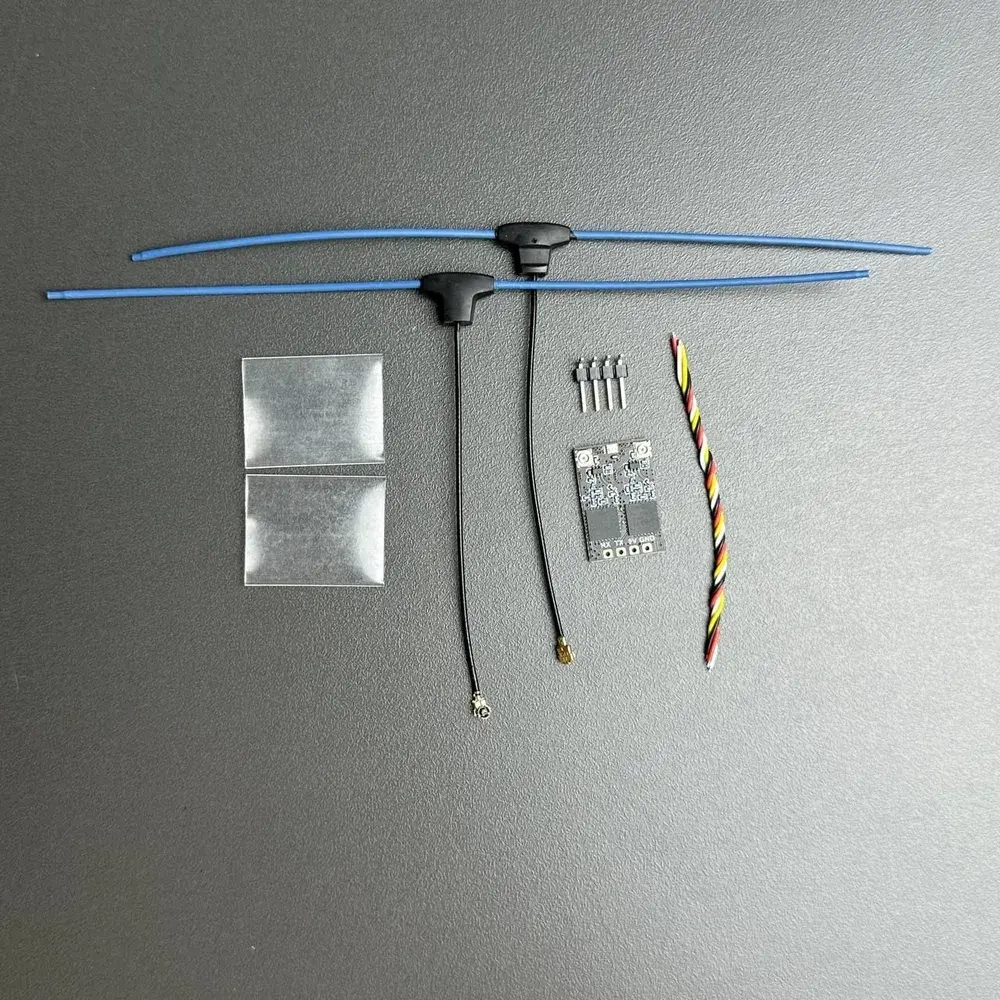

Комплект поставки

1. Разнесённый приемник SuperD ELRS 915 МГц / 868 МГц — 1 шт.
2. Т-образная антенна 915 МГц / 868 МГц — 2 шт.
3. 4-контактный разъем — 1 шт.
4. 4-контактный жгут проводов — 1 шт.
5. Руководство по эксплуатации — 1 шт.
6. Термоусадочная трубка — 2 шт.

Приёмник требует прошивки ExpressLRS версии 3.0.0 или выше на передатчике для корректной работы. При монтаже установите антенны вертикально и максимально далеко друг от друга для оптимального приёма сигнала.
