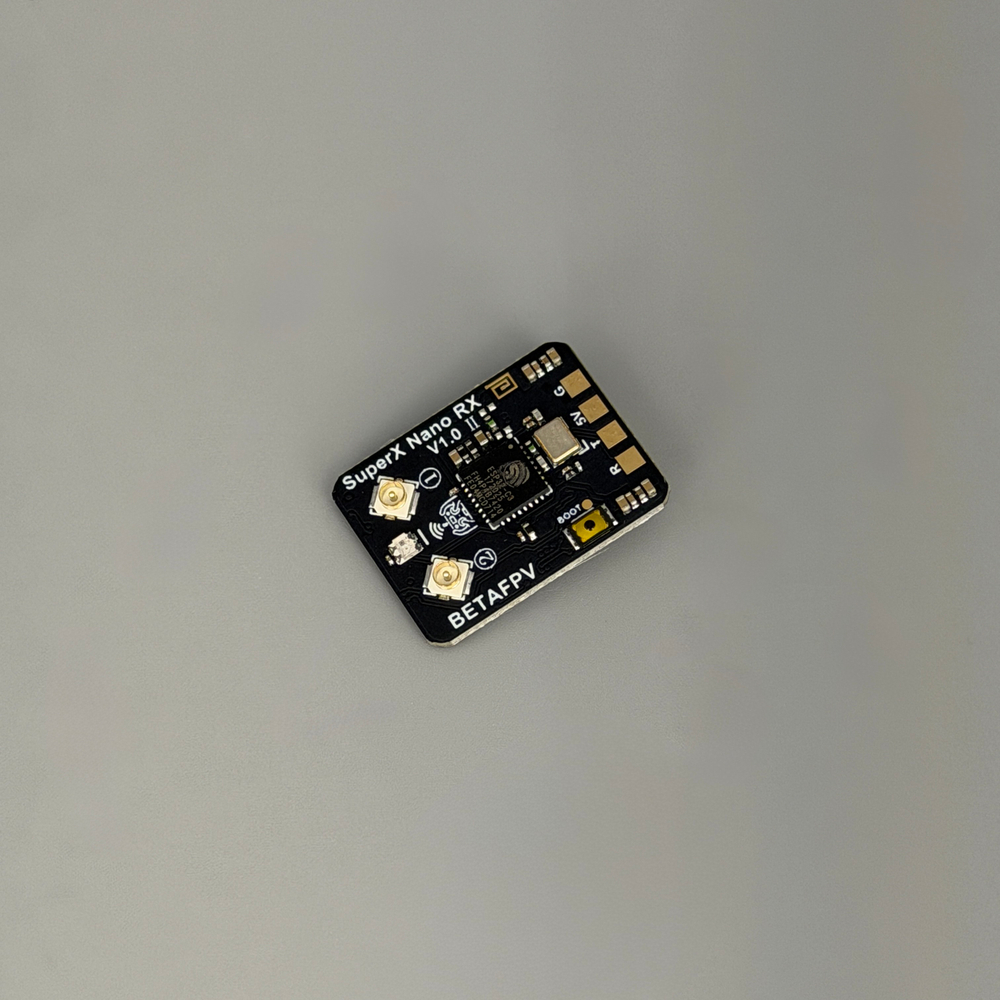

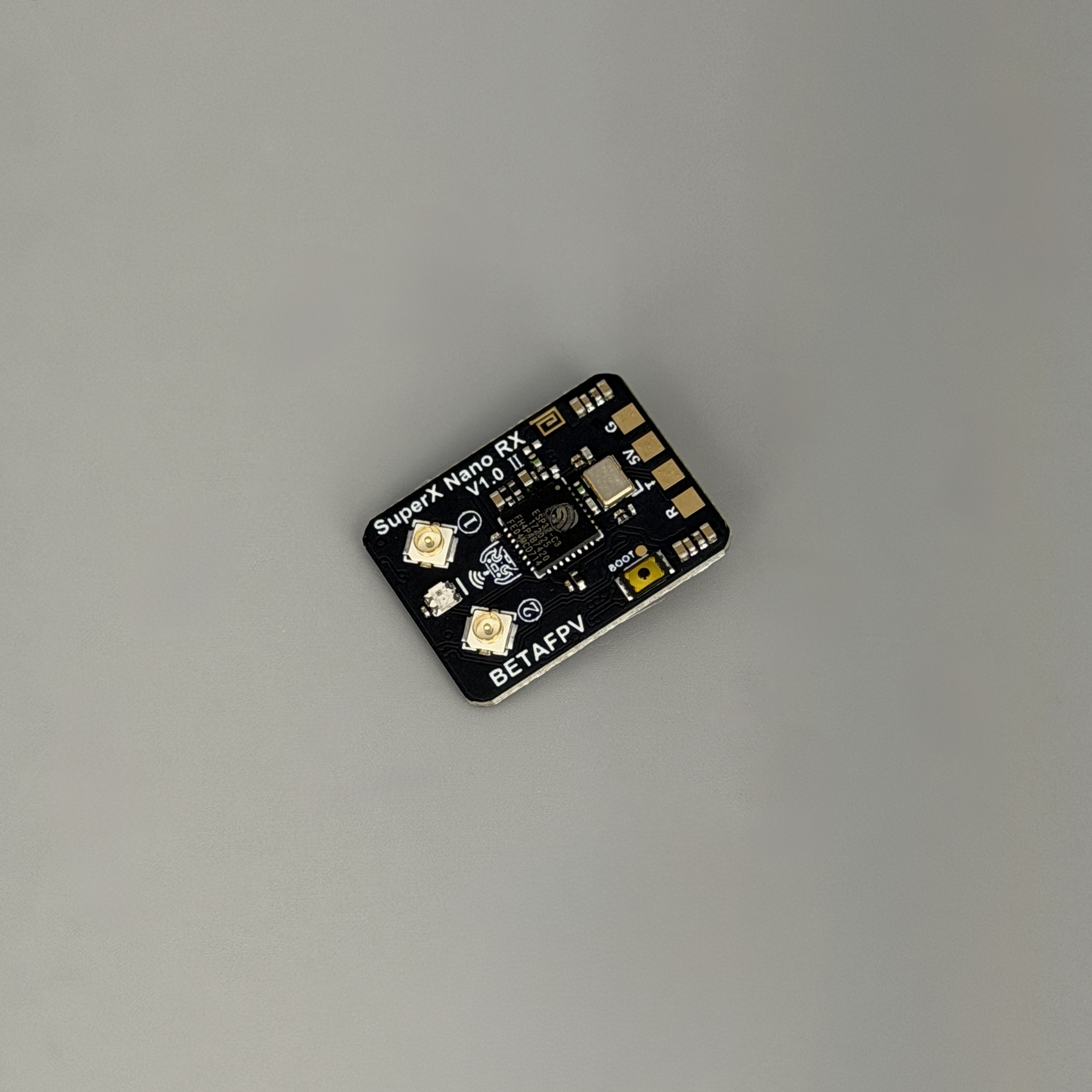

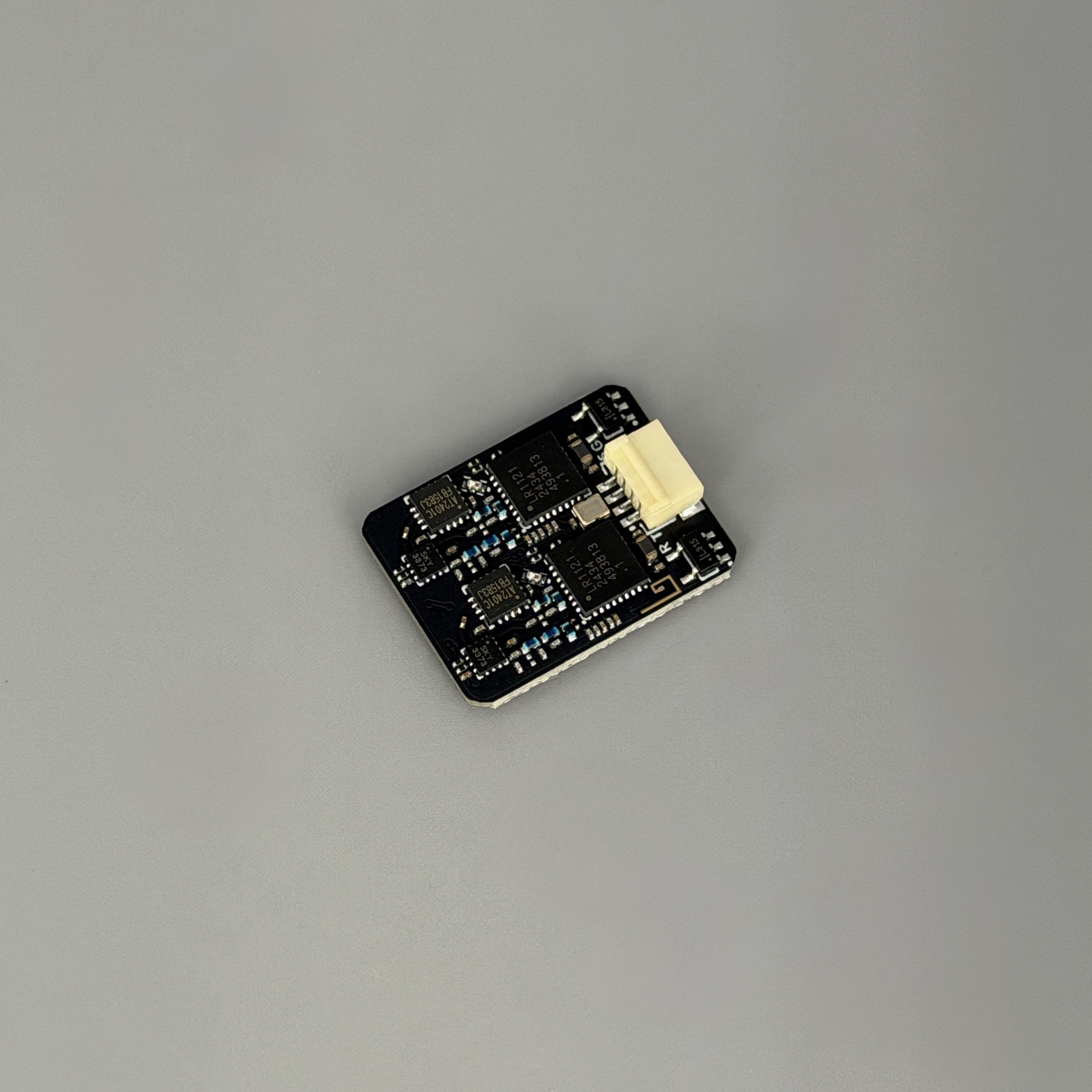

Приёмник Betafpv SuperX RX Nano ELRS 2.4G+915M — компактный моноприёмник на базе ExpressLRS, рассчитанный на установку в лёгкие FPV‑дроны. Поддерживает два диапазона — 2.4 ГГц и 915 МГц, — но работает только в одном из них в конкретный момент (переключение задаётся на стороне передатчика). Форм‑фактор Nano делает его удобным для плотных сборок, где важен каждый миллиметр и грамм.
Ключевые особенности
Два диапазона в одном модуле. Можно выбирать между 2.4 ГГц (низкая задержка, высокая отзывчивость — оптимально для гонок и фристайла) и 915 МГц (большая дальность, лучшее прохождение сигнала через препятствия — удобно для полётов вне прямой видимости и в застройке).
Высокая частота пакетов. Поддерживается до 1000 Гц в FSK‑режиме — это даёт минимальную задержку и точное управление.
Малый вес и габариты. Компактный корпус позволяет ставить приёмник на микродроны и whoop‑платформы без сильного смещения центра тяжести.
Простота привязки (биндинга). Вход в режим бинда — через 3 цикла питания либо удержанием кнопки BOOT в течение 2 секунд. После первой привязки настройки сохраняются.
Гибкое обновление прошивки. Прошивку можно менять по Wi‑Fi или через passthrough, не снимая приёмник с дрона.
Стандартные выходы. Поддерживаются протоколы CRSF, SBUS, SUMD — это упрощает подключение к большинству полётных контроллеров.
Технические характеристики
Диапазоны: 2.4 ГГц ISM и 915 МГц (совместимость с 868/915 МГц зависит от прошивки и региона).
Протокол: ExpressLRS (совместим с ELRS v3.x).
Поддерживаемые выходы: CRSF, SBUS, SUMD.
Максимальная частота пакетов: до 1000 Гц (FSK‑режим).
Микроконтроллер: ESP32‑C3.
ВЧ‑чип: Semtech LR1121.
Напряжение питания: 5 В.
Разъём подключения: JST SH 1.0.
Форм‑фактор: Nano (компактная версия).
Совместимость и подключение
Работает с любыми ELRS‑передатчиками (например, Betafpv Nano TX, SuperG, Micro TX и др.) при условии совпадения диапазона и версии протокола.
Подключается по UART (Serial RX), в Betaflight рекомендуется использовать протокол CRSF.
Важно: у разъёма JST SH 1.0 распиновка может отличаться в разных прошивках и сборках — обязательно проверяйте порядок пинов перед подключением, чтобы не повредить оборудование.

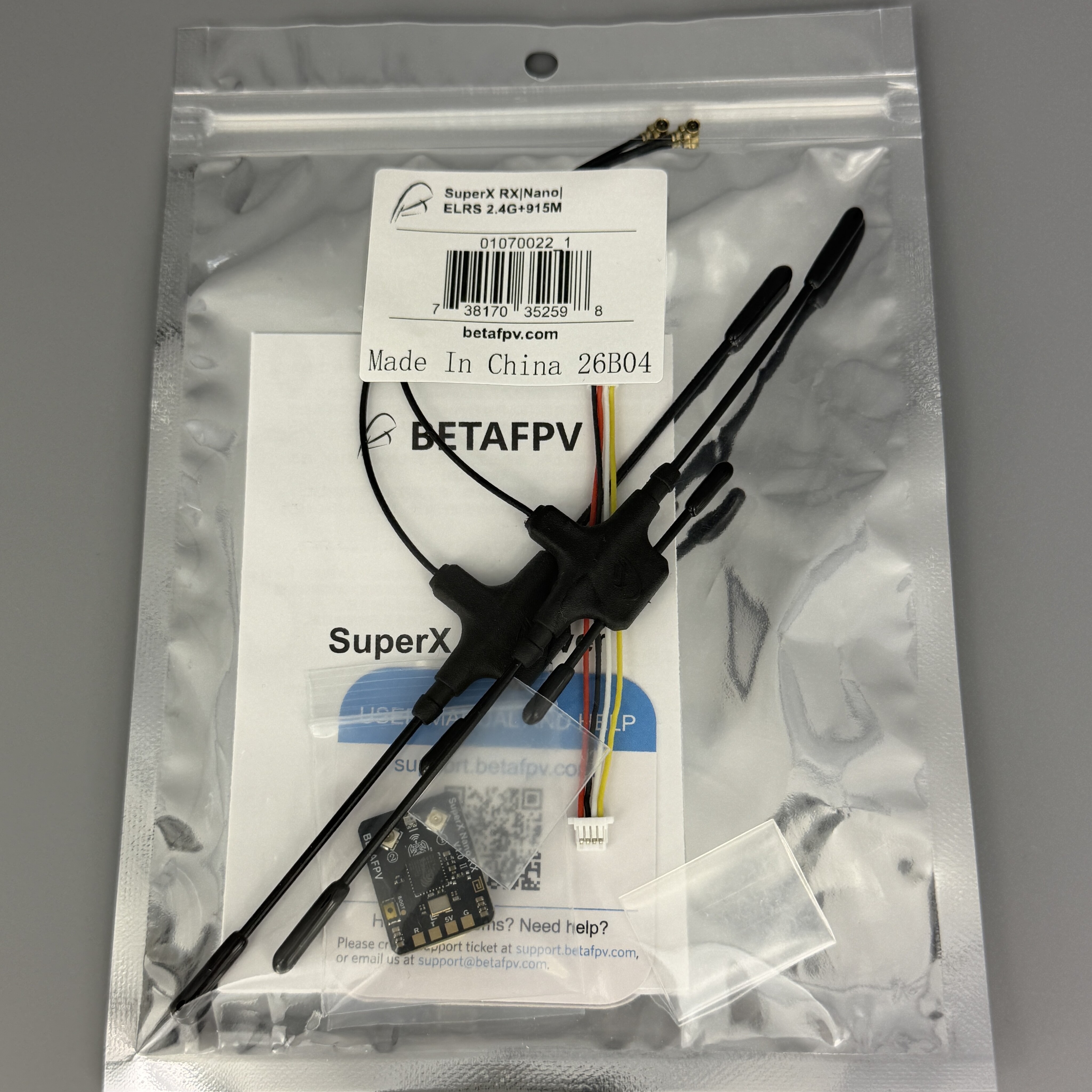

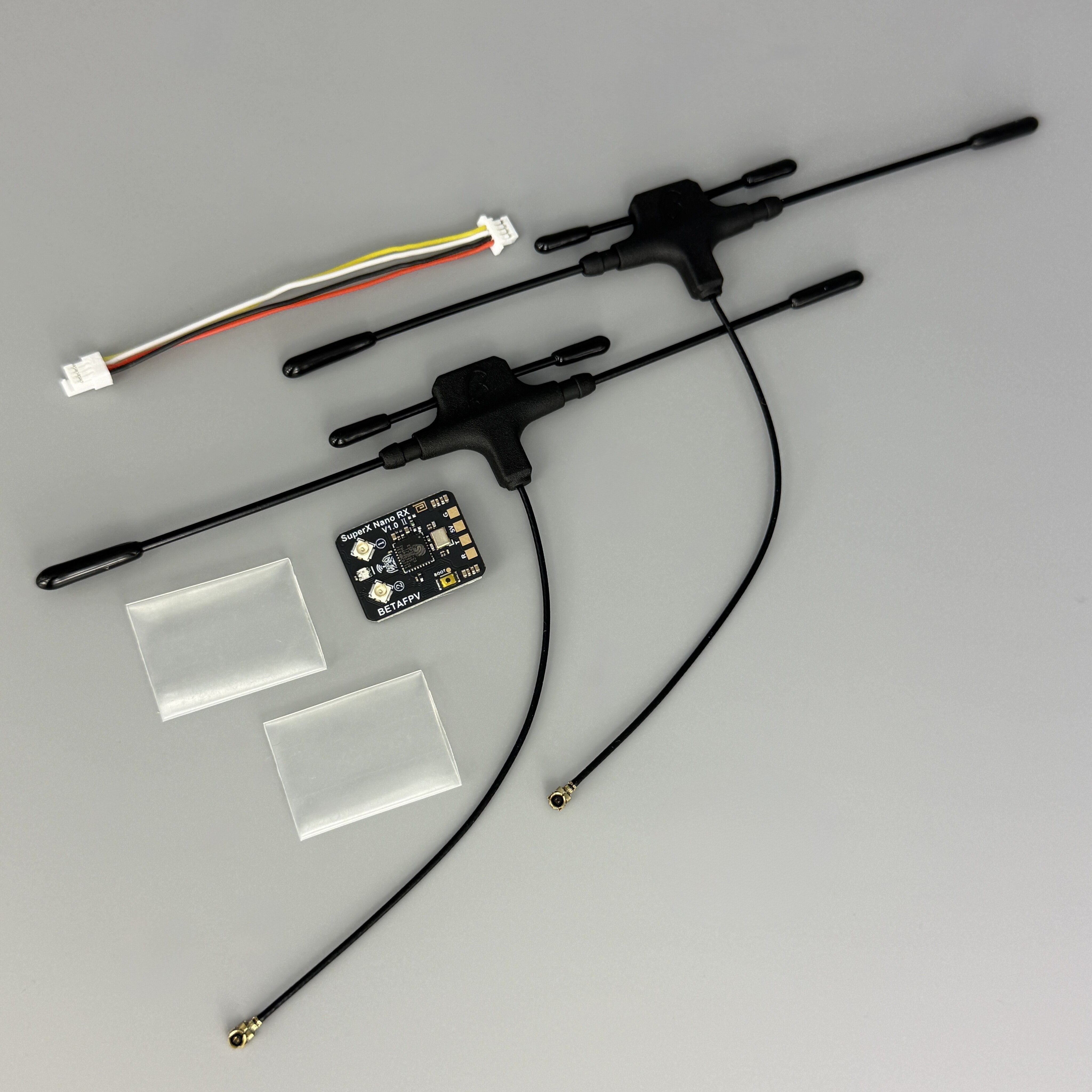

Комплектация
приёмник Betafpv SuperX RX Nano;

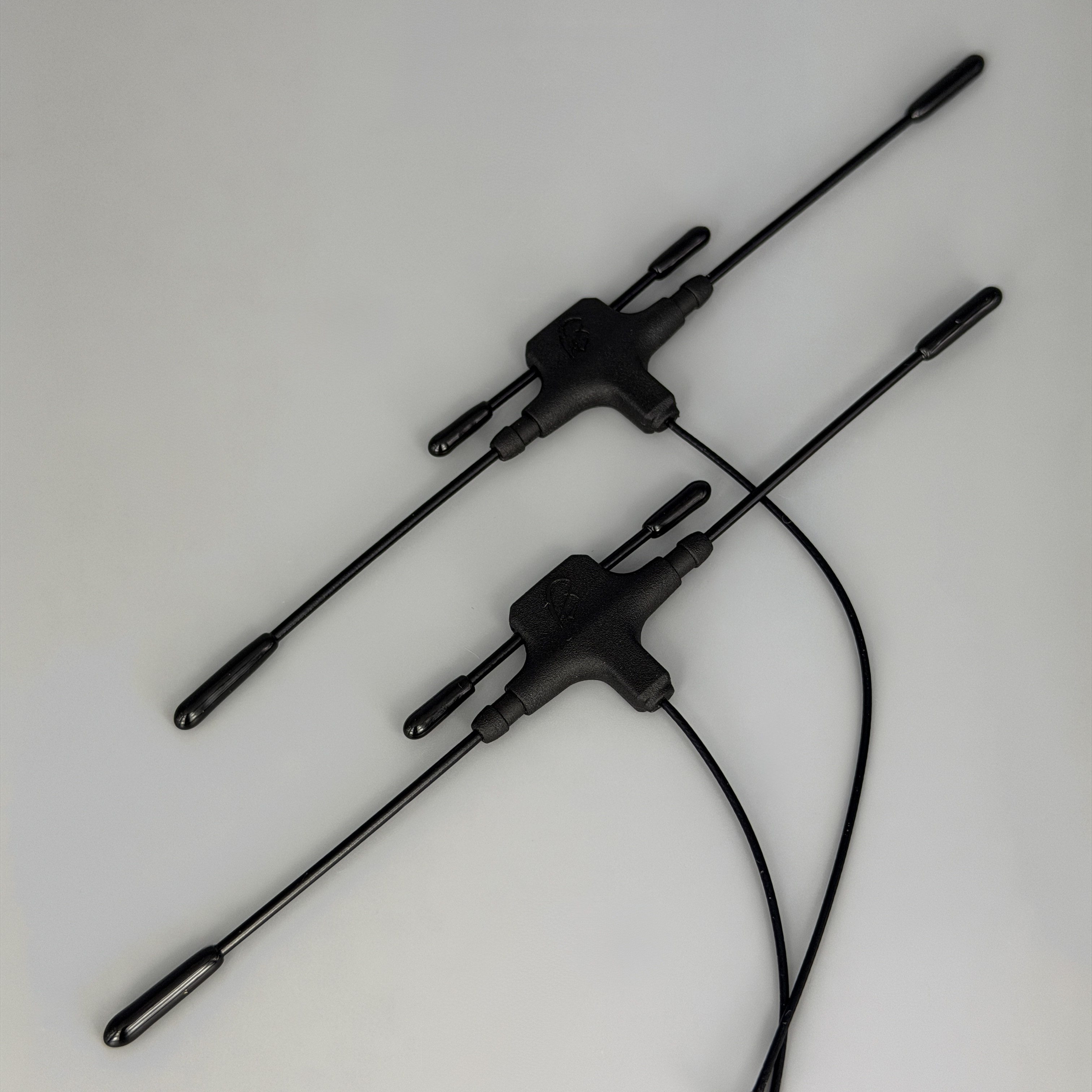

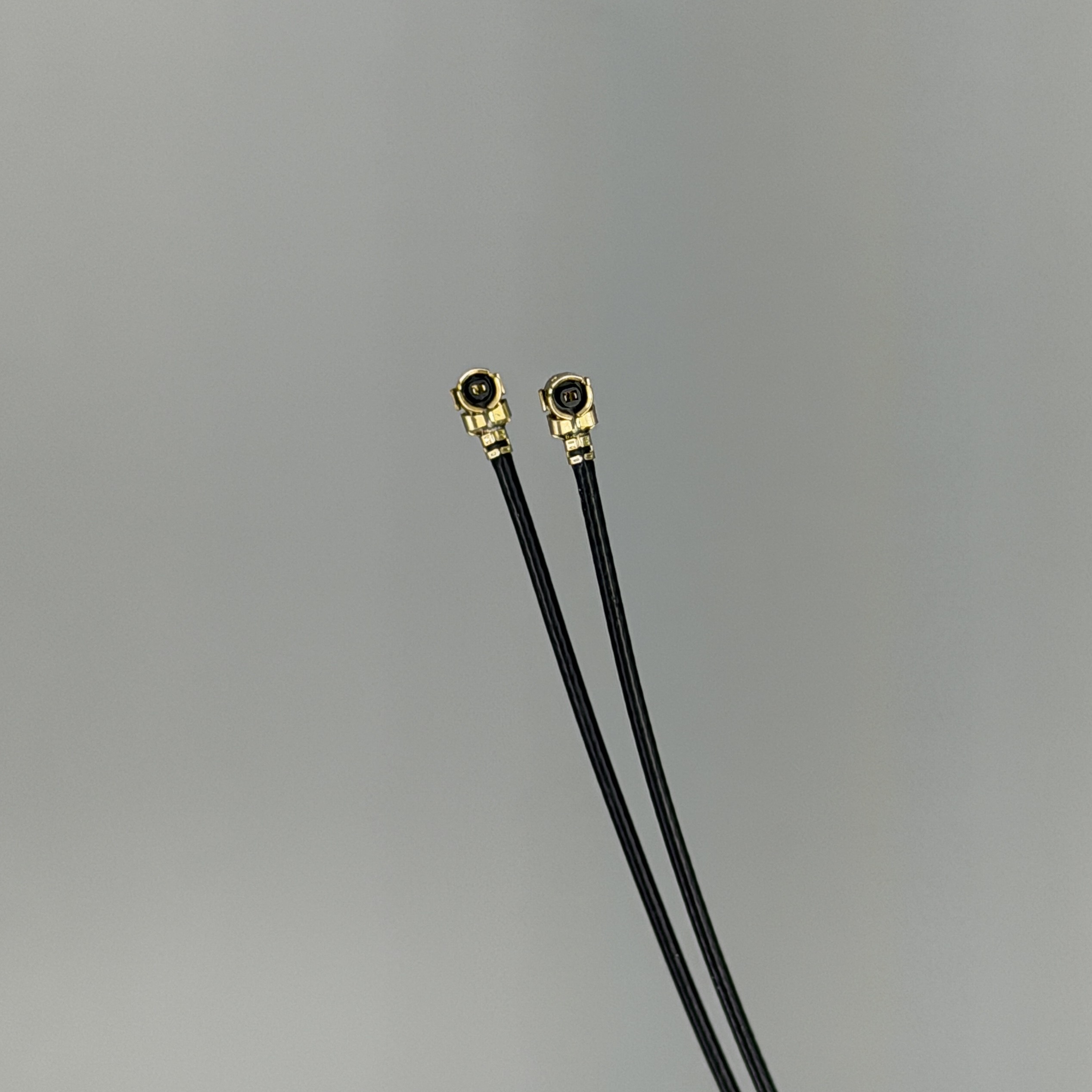

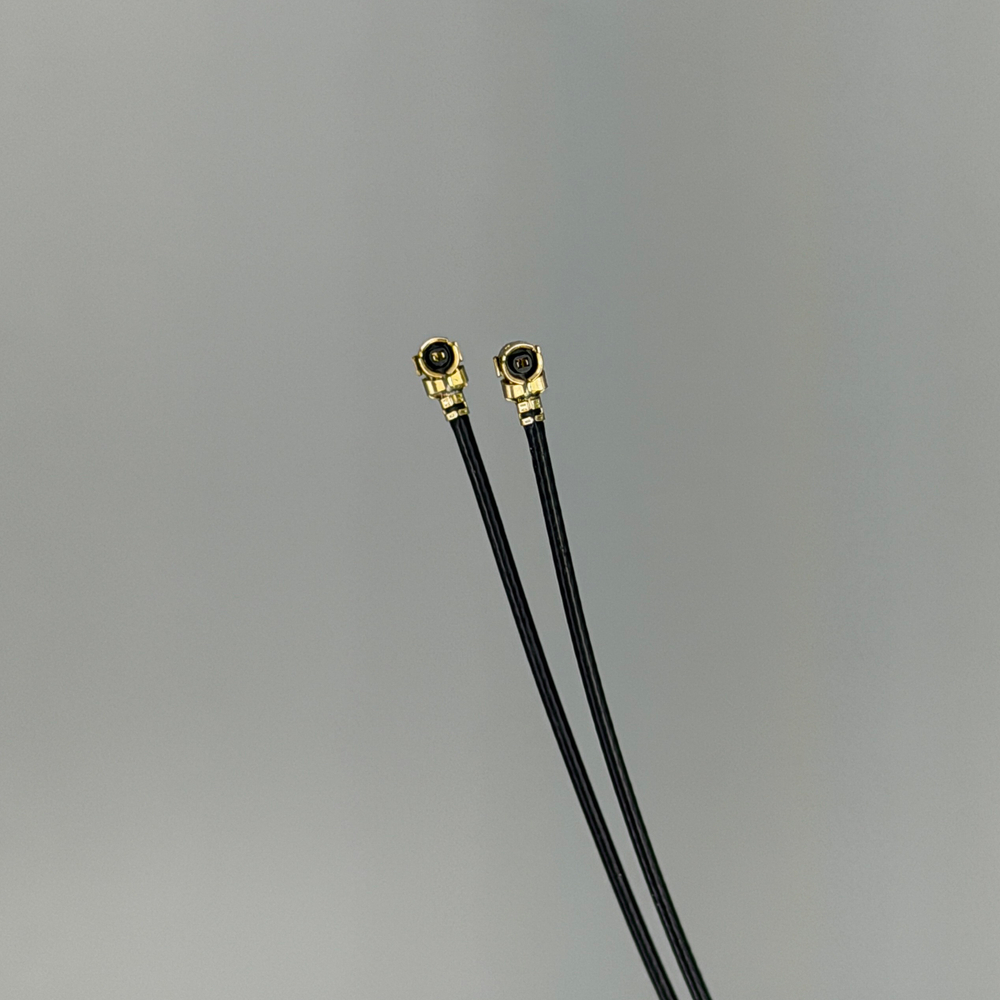

антенна (обычно поставляется с двухдиапазонной Т‑антенной);
крепёжные элементы (скотч/стяжки — зависит от версии поставки).
Важные правила эксплуатации
Перед первым использованием обязательно выполните биндинг с вашим передатчиком.
Учитывайте, что это моноприёмник: он не работает одновременно в двух диапазонах. Выбор диапазона задаётся на передатчике, приёмник подстраивается под него.
Проверяйте полярность и распиновку при подключении к полётному контроллеру: ошибка может вывести из строя как приёмник, так и FC.
Для максимальной дальности и стабильности располагайте антенну свободно, без перегибов и плотного прилегания к карбону или металлу — карбоновые рамы и металлические детали экранируют сигнал.
Не допускайте сильных вибраций и ударов: компактный корпус рассчитан на аккуратное крепление, при жёстких посадках лучше использовать демпфирующие прокладки.
