Приемник (RX) Betafpv SuperD ELRS 2.4

Что такое SuperD и зачем он нужен

Betafpv SuperD ELRS 2.4 — это первый в линейке BetaFPV приёмник с архитектурой True Diversity на базе ExpressLRS. На практике это означает, что модуль работает не как один приёмник, а как два независимых радиотракта, каждый с собственной антенной. Электроника постоянно следит за качеством сигнала на обоих трактах и выбирает тот, где сигнал сильнее. Результат — связь остаётся стабильной даже в тех местах, где обычный приёмник давно потерял бы сигнал.

Два полных радиотракта вместо одного

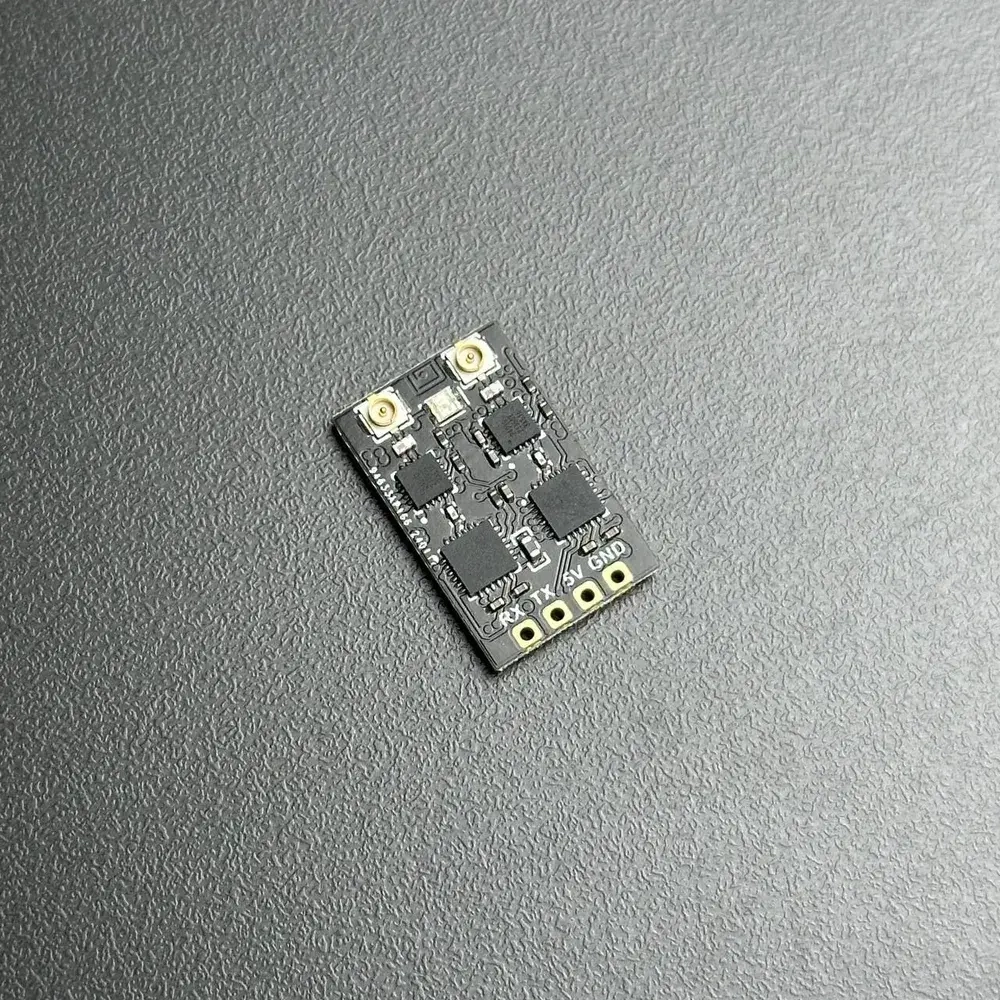

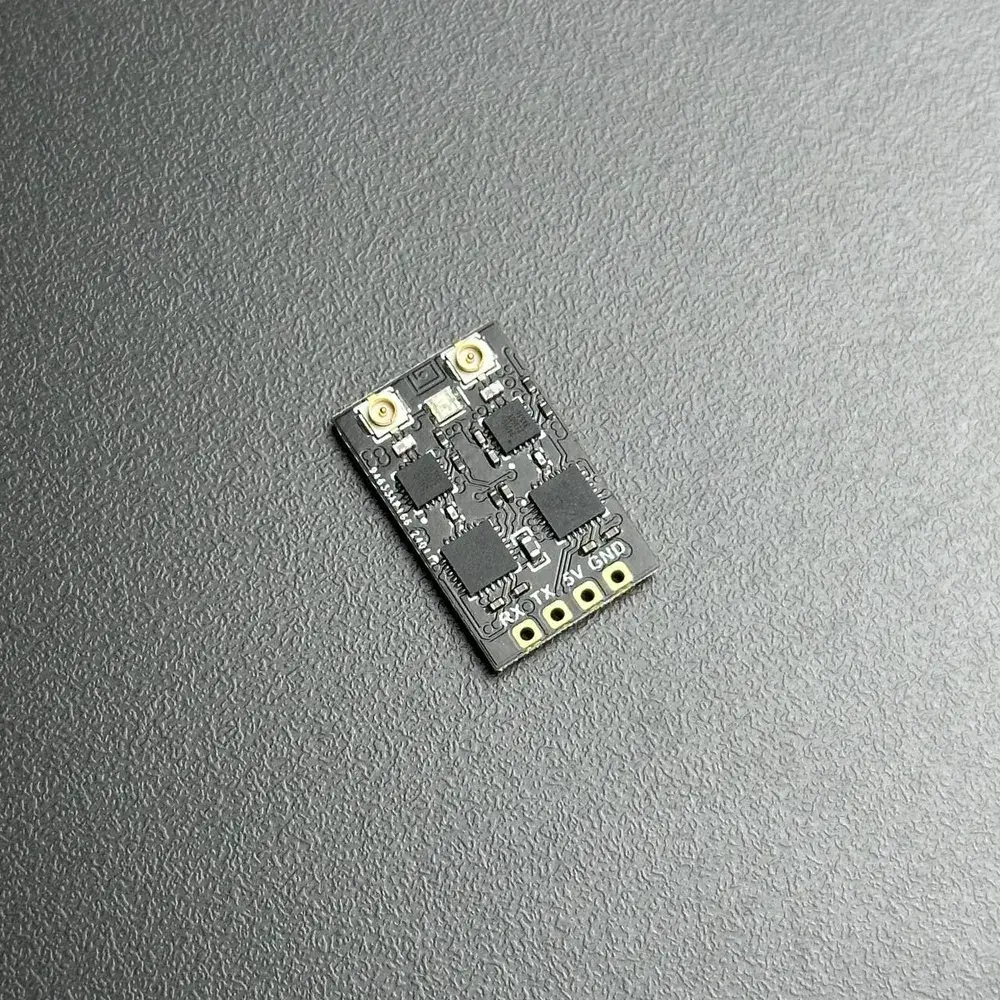

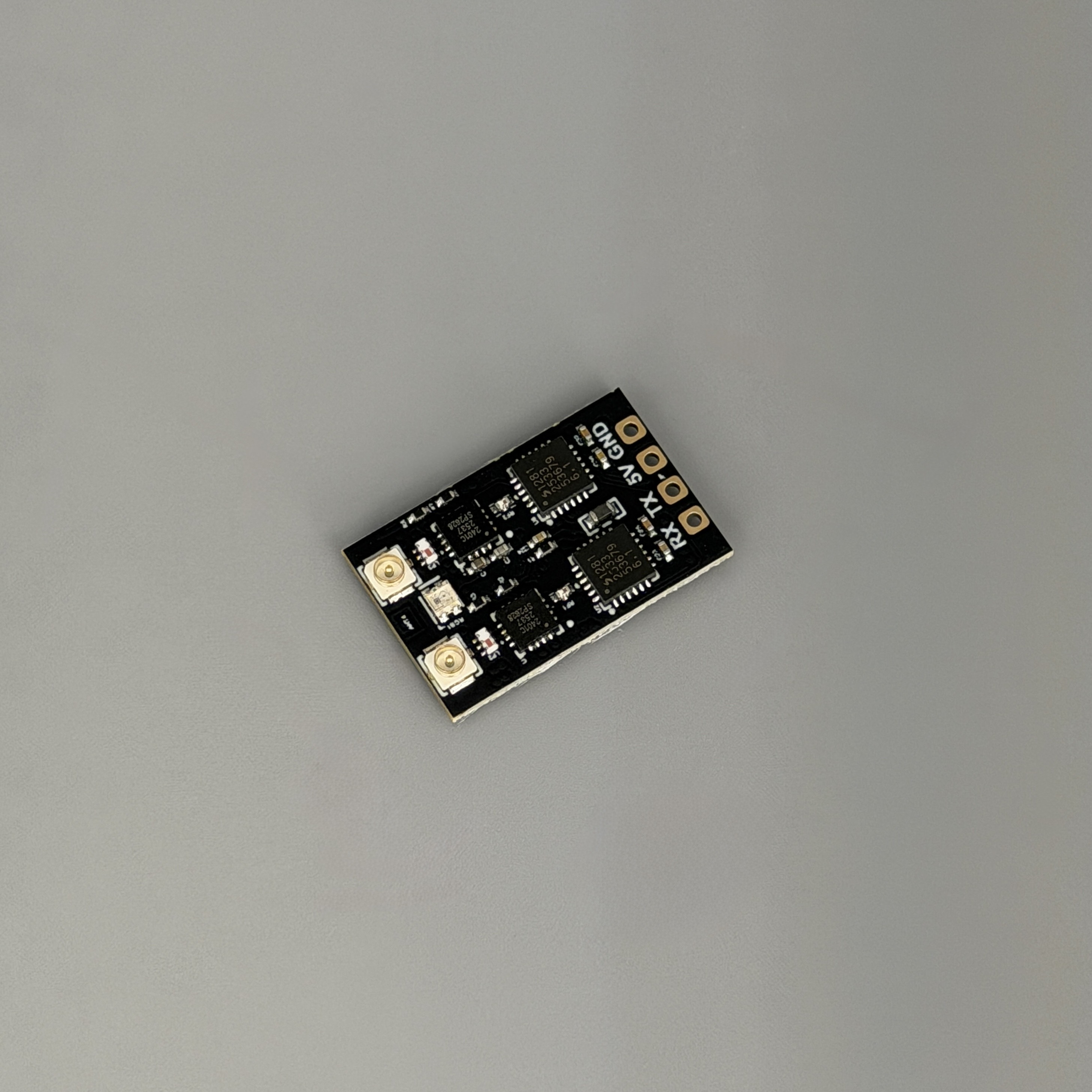

В SuperD используются две микросхемы SX1280/SX1281, два полосовых фильтра и две антенны. Каждый тракт независим и полнофункционален. Это не мультиплексирование (когда один приёмник переключается между антеннами) — здесь действительно два параллельных приёмника. Когда вы летите через густую застройку, перелетаете через водоём или делаете резкий манёвр, вероятность потерять сигнал на обоих трактах одновременно близка к нулю.

TCXO обеспечивает стабильность при перепадах температуры

Стандартные кварцевые генераторы дрейфуют при изменении температуры. SuperD оснащён TCXO — генератором с встроенной температурной компенсацией. Это критично для дальних вылетов: когда вы набираете высоту, температура падает, и обычный генератор может «уехать» по частоте, вызывая потери пакетов. В SuperD точность частоты сохраняется во всём рабочем диапазоне температур.

Гибкость режимов: выбирайте, что вам нужнее

SuperD поддерживает режимы LoRa (длинные пакеты, большая дальность, задержка повыше) и FSK (короткие пакеты, низкая задержка, дальность меньше). Частота пакетов настраивается — от экономных 50 Гц до экстремальных 1000 Гц в FSK. На микропроцессорах пилота можно запустить 250 Гц для casual-полётов и переключиться на 500 Гц для гонок.

Лёгкий вес, компактный размер

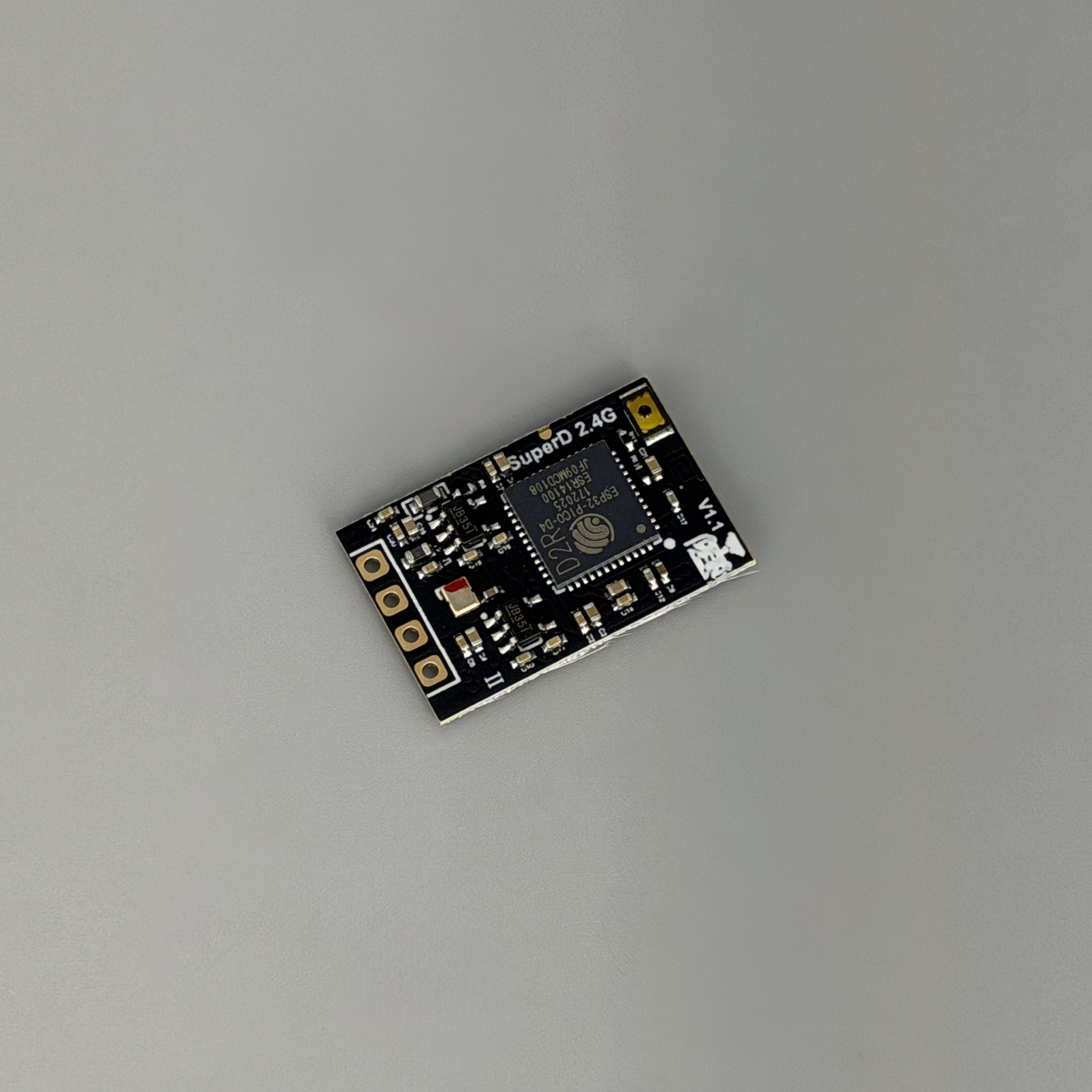

Габариты 22 × 14 мм и вес всего 1,1–1,3 г (без антенн) позволяют использовать SuperD даже на легчайших платформах — whoop-дронах и гоночных квадрокоптерах. Приёмник не смещает центр тяжести и не требует отдельного отсека.

Удобство привязки и обновления

Вход в режим bind — это просто три цикла включения-выключения питания или удержание кнопки BOOT 2 секунды. После первой привязки данные сохраняются в памяти. Прошивку можно обновлять по Wi-Fi или через passthrough-режим, не снимая приёмник с дрона.

Характеристики

• Диапазон: 2.4 ГГц ISM
• Протокол: ExpressLRS (совместимость с ELRS v3.x)
• Тип приёмника: Diversity (две антенны, два независимых приёмных тракта)

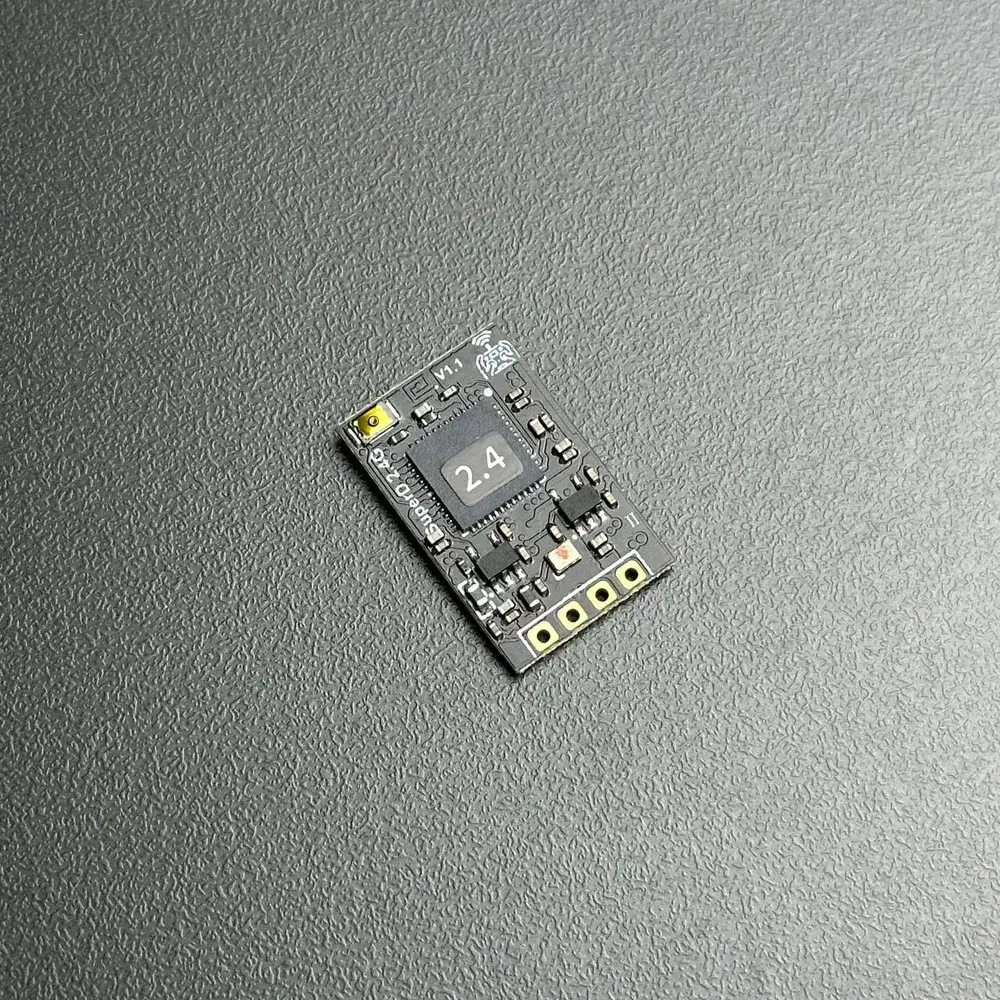

• Микроконтроллер: ESP32
• РЧ-микросхемы: два SX1280/SX1281 (по одной на каждый тракт)
• Стабилизация частоты: TCXO (кварцевый генератор с температурной компенсацией)
• Максимальная частота пакетов: до 1000 Гц (режим FSK)
• Поддерживаемые режимы: LoRa (дальность), FSK (низкая задержка)
• Напряжение питания: 5 В

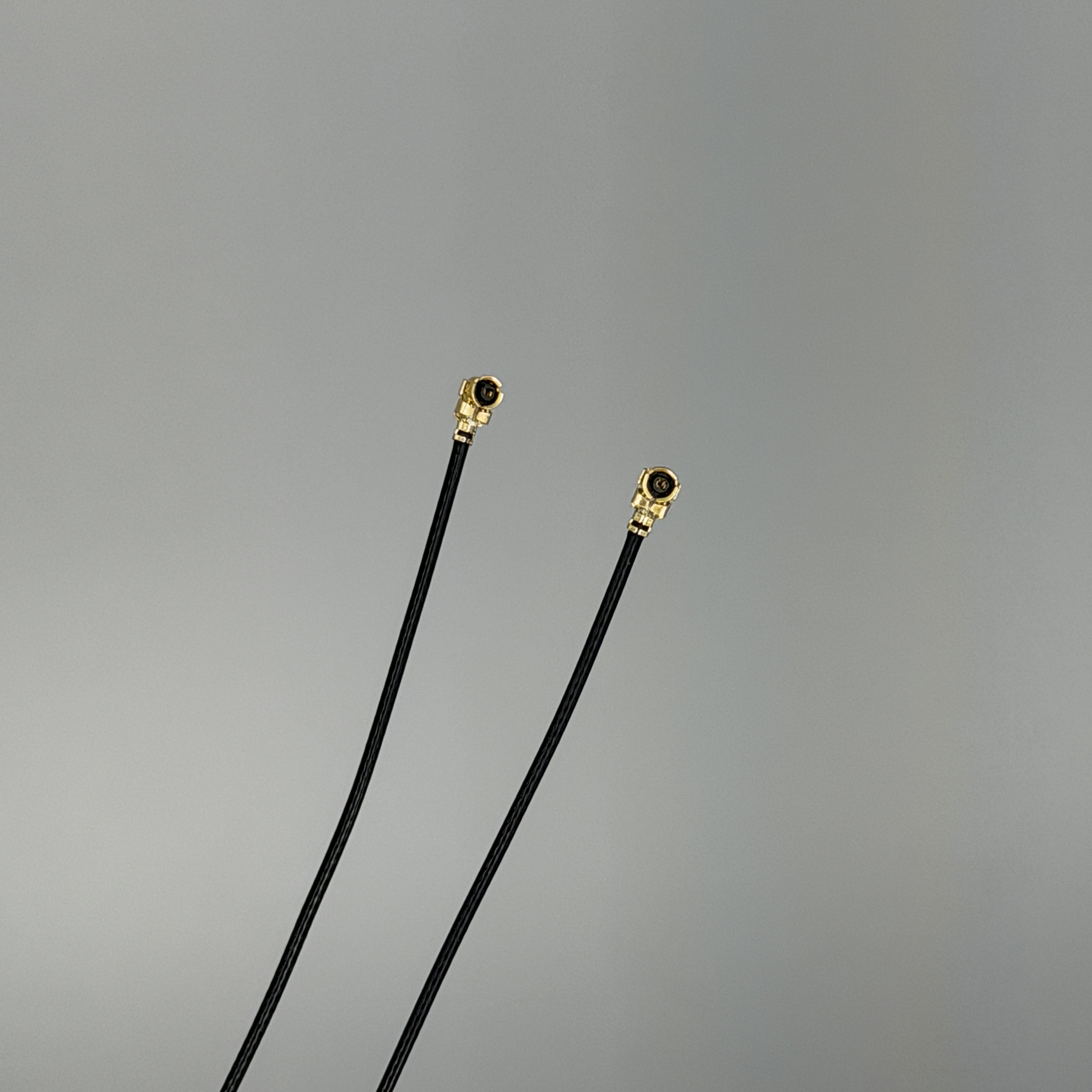

• Разъёмы антенн: IPEX/MHF4
• Разъём питания/сигналов: JST SH 1.0
• Поддерживаемые протоколы выхода: CRSF, SBUS, SUMD
• Размер платы: 22 × 14 мм
• Вес без антенн: 1,1–1,3 г

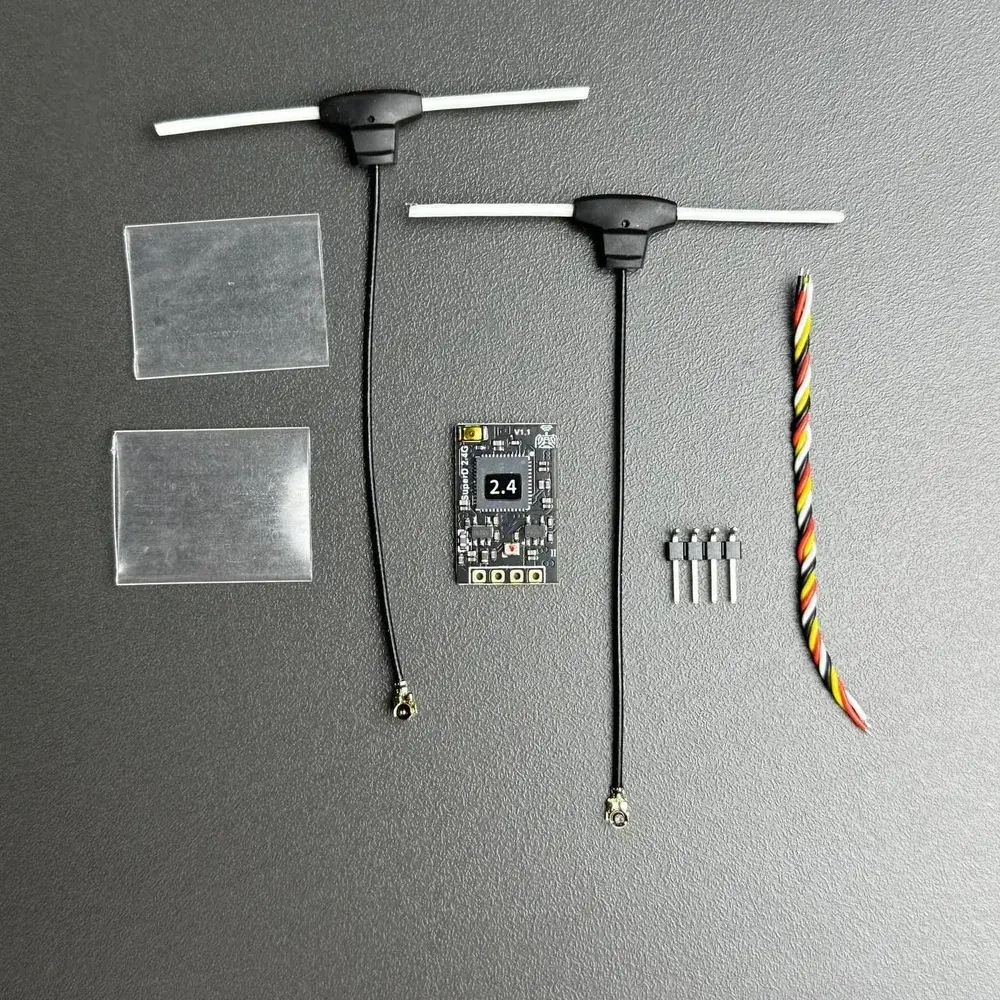

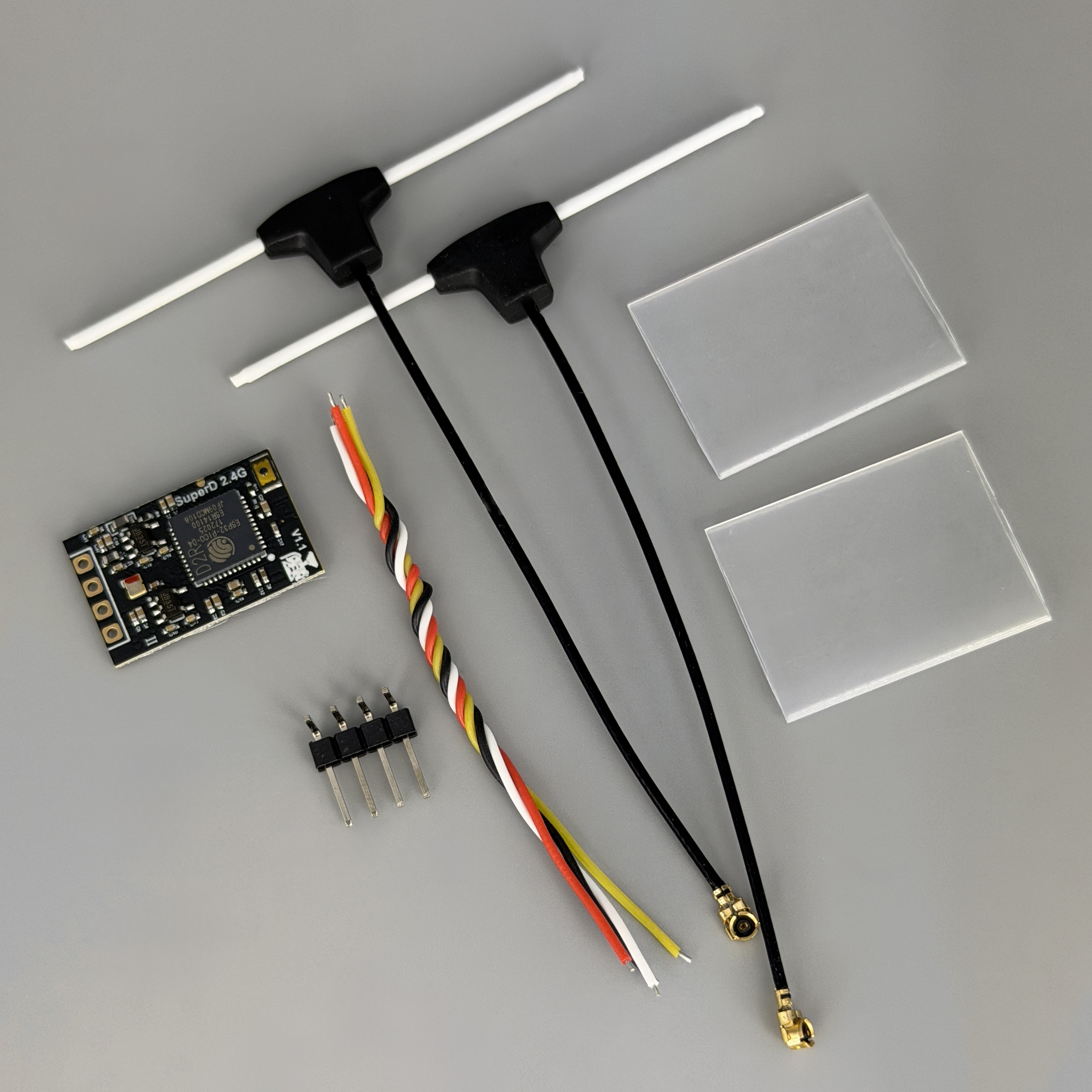

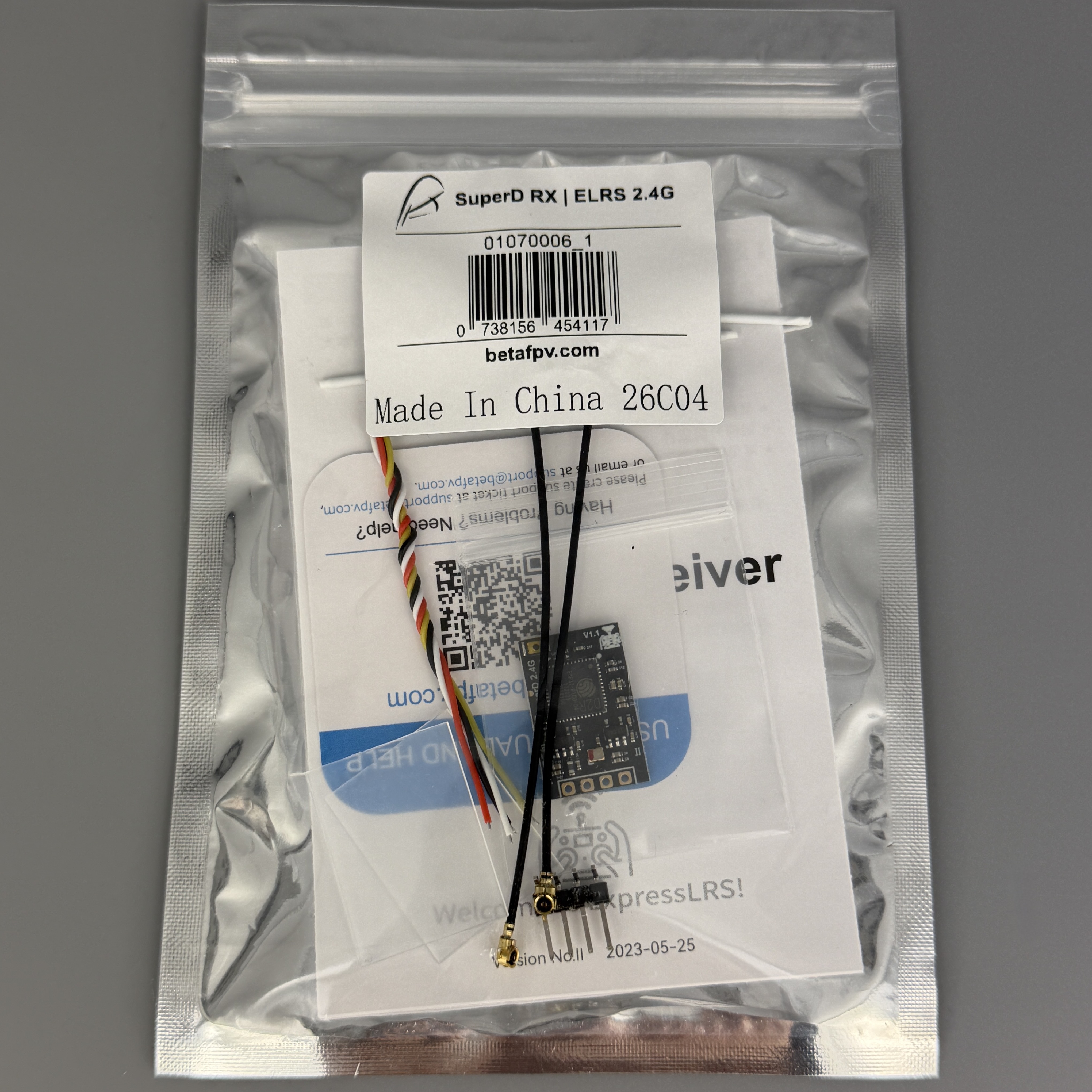

Комплект поставки

1. Приёмник SuperD ELRS 2.4 ГГц (diversity)

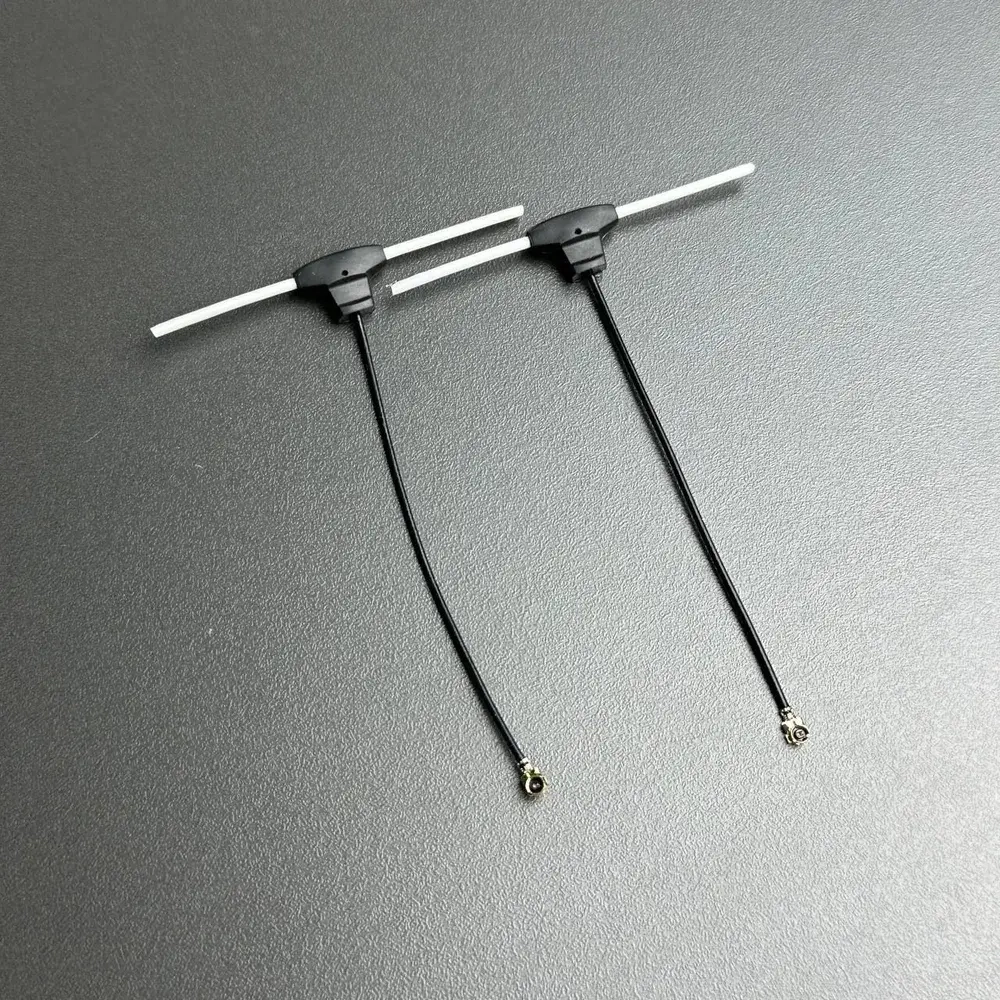

2. Две T-антенны (диполь)
3. Разъём JST SH 1.0 (4 контакта)
4. Жгут проводов (4 контакта)
5. Термоусадочная трубка (2 шт.)
6. Инструкция по эксплуатации

Внимание: приёмник требует синхронизации (привязки) с передатчиком перед первым использованием. Режим бинда активируется тройным включением питания или удержанием кнопки BOOT в течение 2 секунд.
