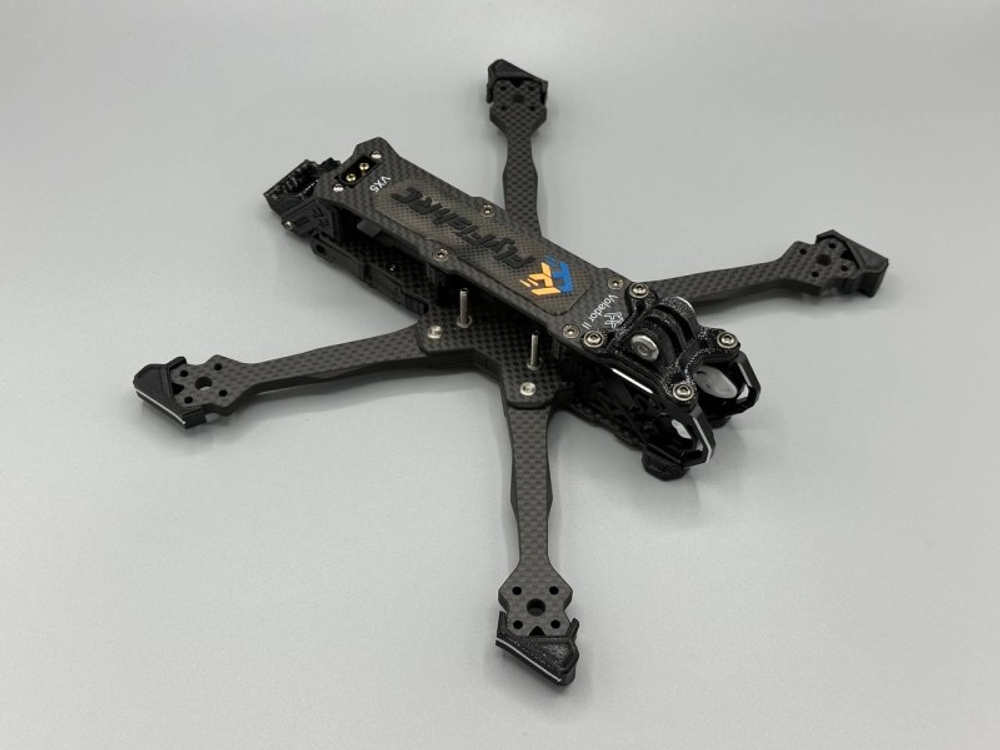

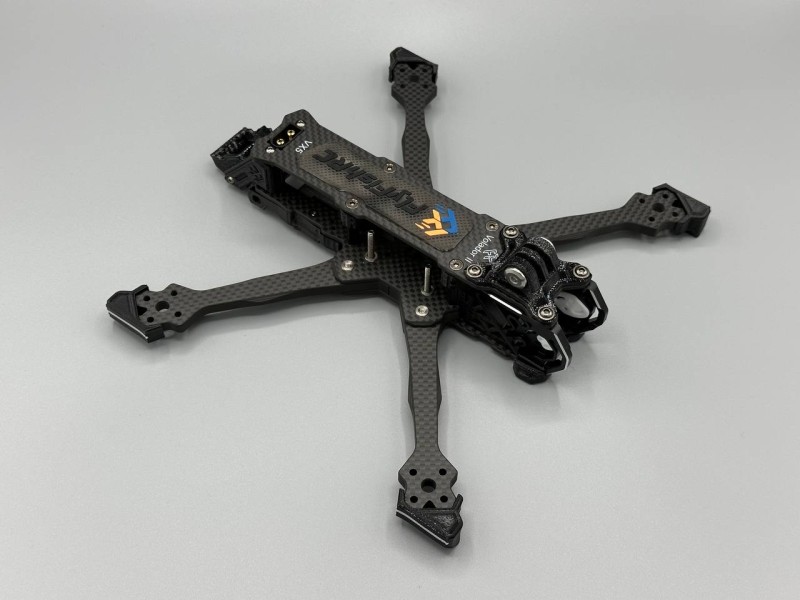

Рама FlyFish RC Volador 2 VX5 T700 (DJI O4 Pro) Черный

Фристайл-рама нового поколения для точного управления

Volador II VX5 — это вторая версия популярной 5-дюймовой рамы FlyFishRC, созданная на основе отзывов опытных пилотов. Squashed X конфигурация обеспечивает идеально сбалансированные летные характеристики, максимальную маневренность и точность управления — идеально для агрессивного фристайла и гоночных полётов. Рама совместима с камерой DJI O4 Pro и поддерживает как аналоговые, так и HD видеосистемы.

Конструкция и материалы

Рама изготовлена из карбоновой пластины T700 высочайшего качества в сочетании с CNC-алюминиевыми деталями, что обеспечивает прочность при минимальном весе 186,4 г. Все края карбона тщательно обработаны (chamfered), чтобы исключить риск повреждения кабелей. Толстые плечи (6 мм) и оптимизированные пластины (2,5–5 мм) минимизируют резонанс рамы и обеспечивают стабильность полёта.

Интегрированные решения

Встроенный разъём XT60 в задней части рамы надёжно защищает силовые провода от пропеллеров при крахе. Специально разработанные силиконовые амортизаторы для крепления камеры DJI O4 Pro исключают эффект желе (jello) в записи DVR. Независимо съёмные плечи обеспечивают простоту обслуживания и ремонта. TPU-детали включают защиту кабелей, защиту плеч и два типа крепления антенн (с GPS-монтажом или без).

Надёжность и удобство сборки

Крепёжные элементы класса прочности 12.9 с предварительно нанесённым фиксатором резьбы Loctite гарантируют устойчивость соединений к вибрациям и нагрузкам. Трубки защиты проводов моторов предотвращают механическое повреждение кабелей. Рама поставляется с полным набором аксессуаров, необходимых для удобной и организованной сборки как аналоговых, так и HD конфигураций.

Спецификации и совместимость

Размеры рамы 190 × 136 мм с колёсной базой 225 мм оптимизированы для динамичных манёвров. Стандартные монтажные отверстия (M3 для стека, M2 для видеопередатчика, диаметр 3 мм для моторов) обеспечивают универсальную совместимость с популярным электронным оборудованием FPV. Поддерживает пропеллеры размером 5–5,1 дюйма.

Характеристики

• Тип рамы: Squashed X (Сжатая X-форма)
• Размер диагонали: 5 дюймов (соответствует пропеллерам 5–5,1 дюйма)
• Материал: карбоновая пластина T700 высокого качества с CNC-алюминиевыми деталями
• Толщина плеча: 6 мм
• Толщина верхней пластины: 2,5 мм
• Толщина средней пластины: 2,5 мм
• Толщина нижней пластины: 2,5 мм
• Толщина трапецеидального камня (keystone): 5 мм
• Толщина боковой пластины: 2 мм
• Толщина CNC боковой пластины: 5 мм
• Общие размеры: 190 × 136 мм
• Колесная база (wheelbase): 225 мм
• Вес: 186,4 г (с деталями из ТПУ)
• Цвет: Черный
• Расстояние между камерами FPV: 19/20 мм
• Монтажные отверстия стека: 20 × 20 мм / 30,5 × 30,5 мм (M3)
• Монтажные отверстия видеопередатчика (VTX): 20 × 20 мм / 25,5 × 25,5 мм (M2)
• Монтажные отверстия моторов: 16 × 16 мм (диаметр 3 мм)
• Совместимость: DJI O4 Pro, аналоговые и HD видеосистемы

Комплект поставки

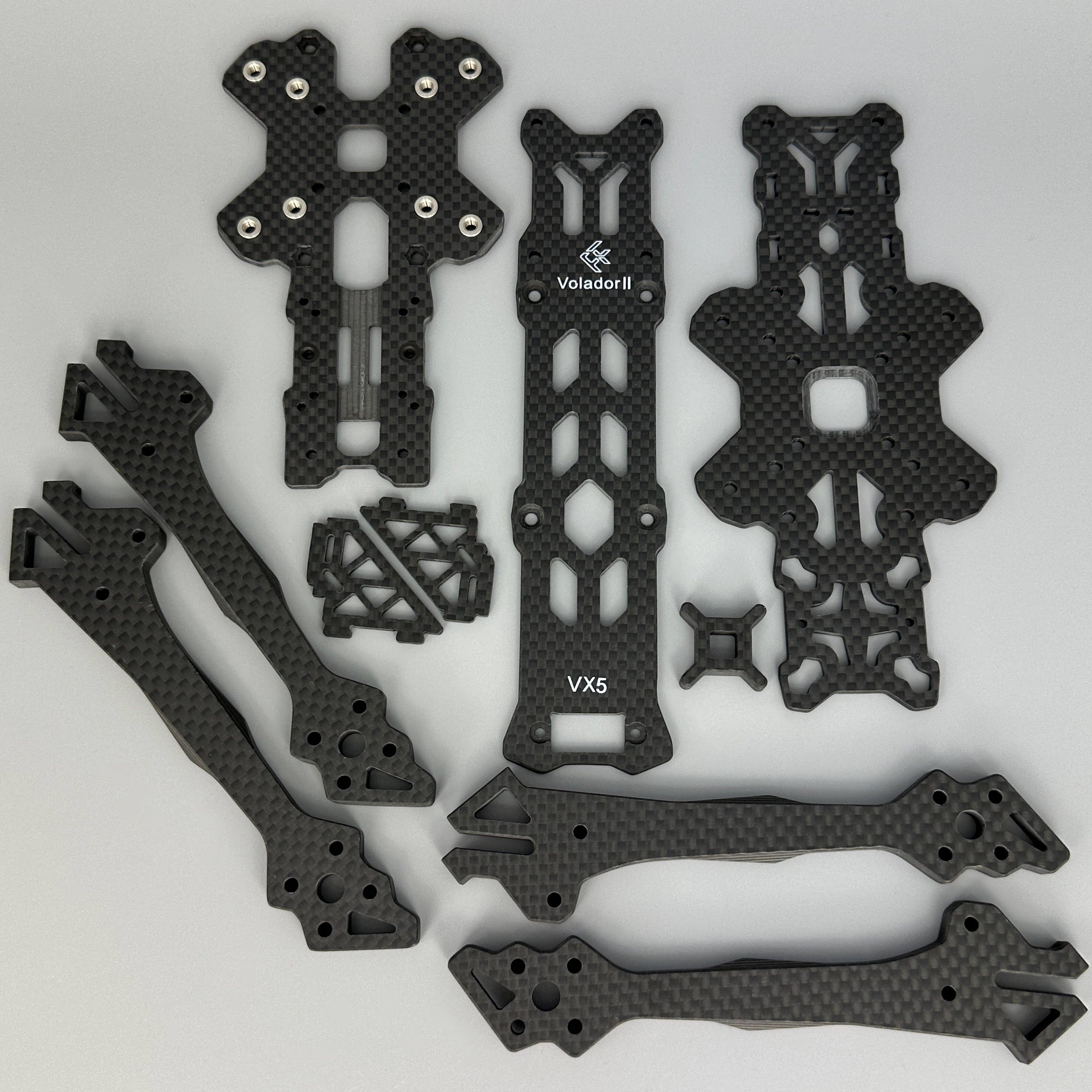

1. Карбоновая рама VX5 в конфигурации Squashed X

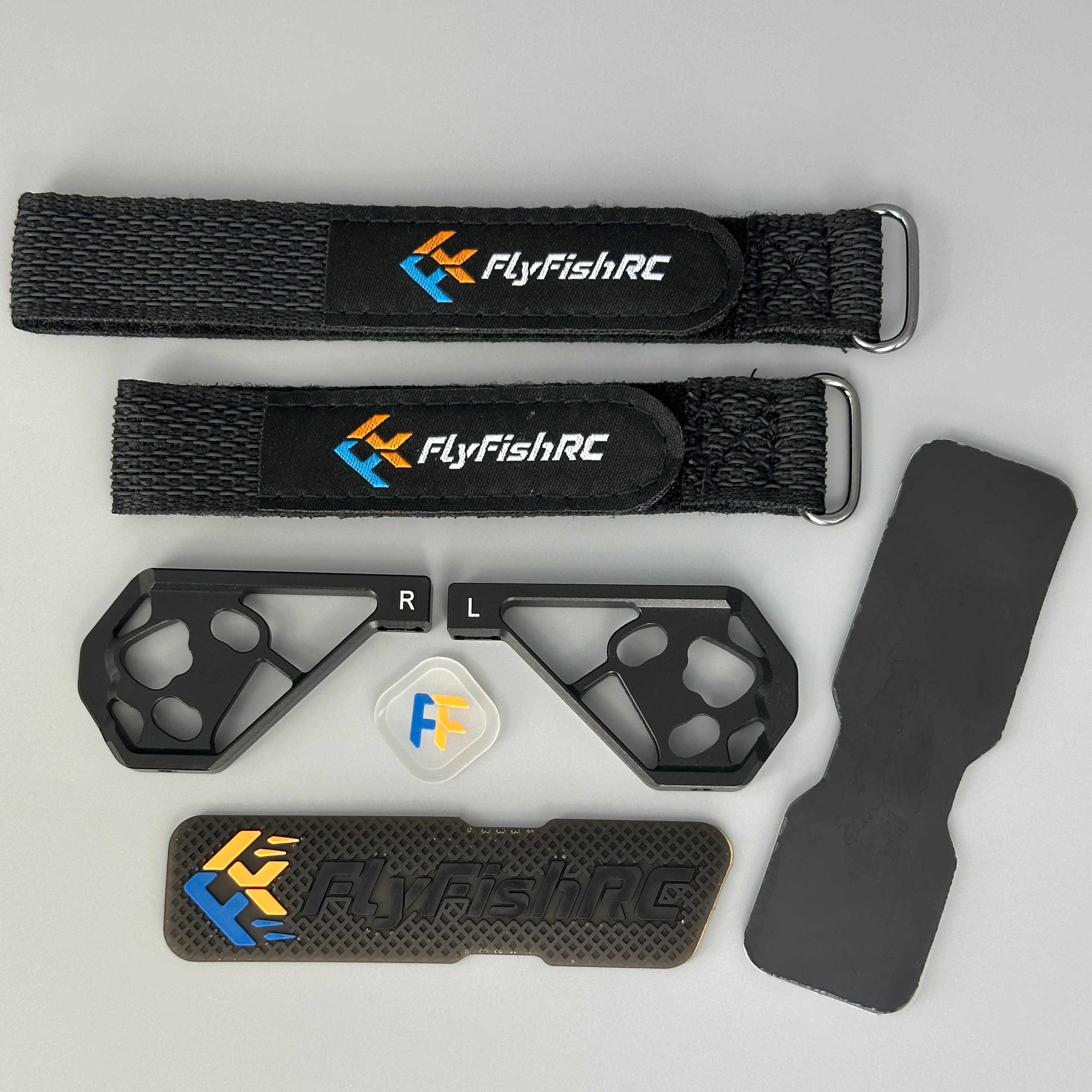

2. CNC-алюминиевые пластины камеры

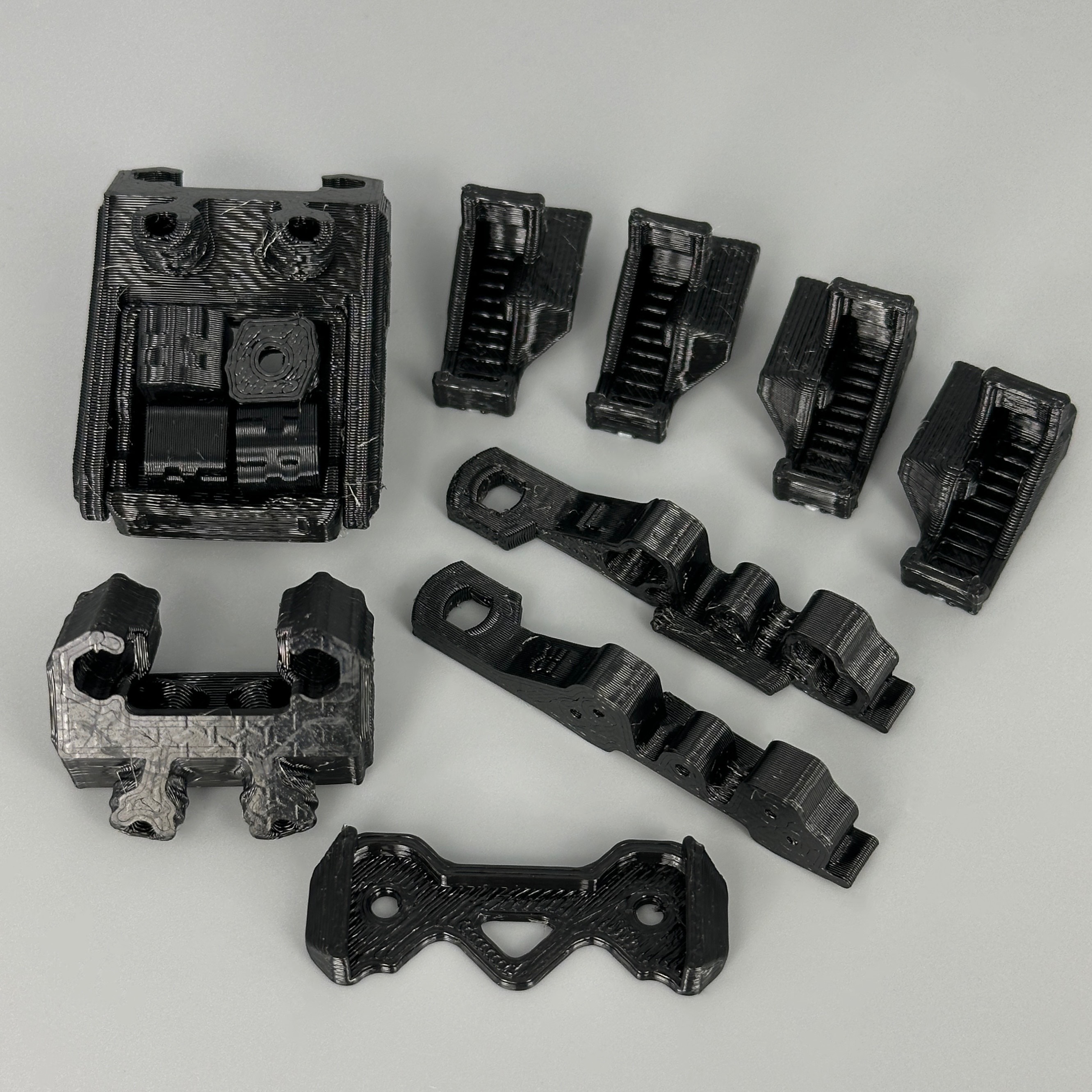

3. TPU-детали для защиты плеч, прокладки проводов и крепления антенн
4. Два варианта крепления антенны (с GPS-монтажом и без)

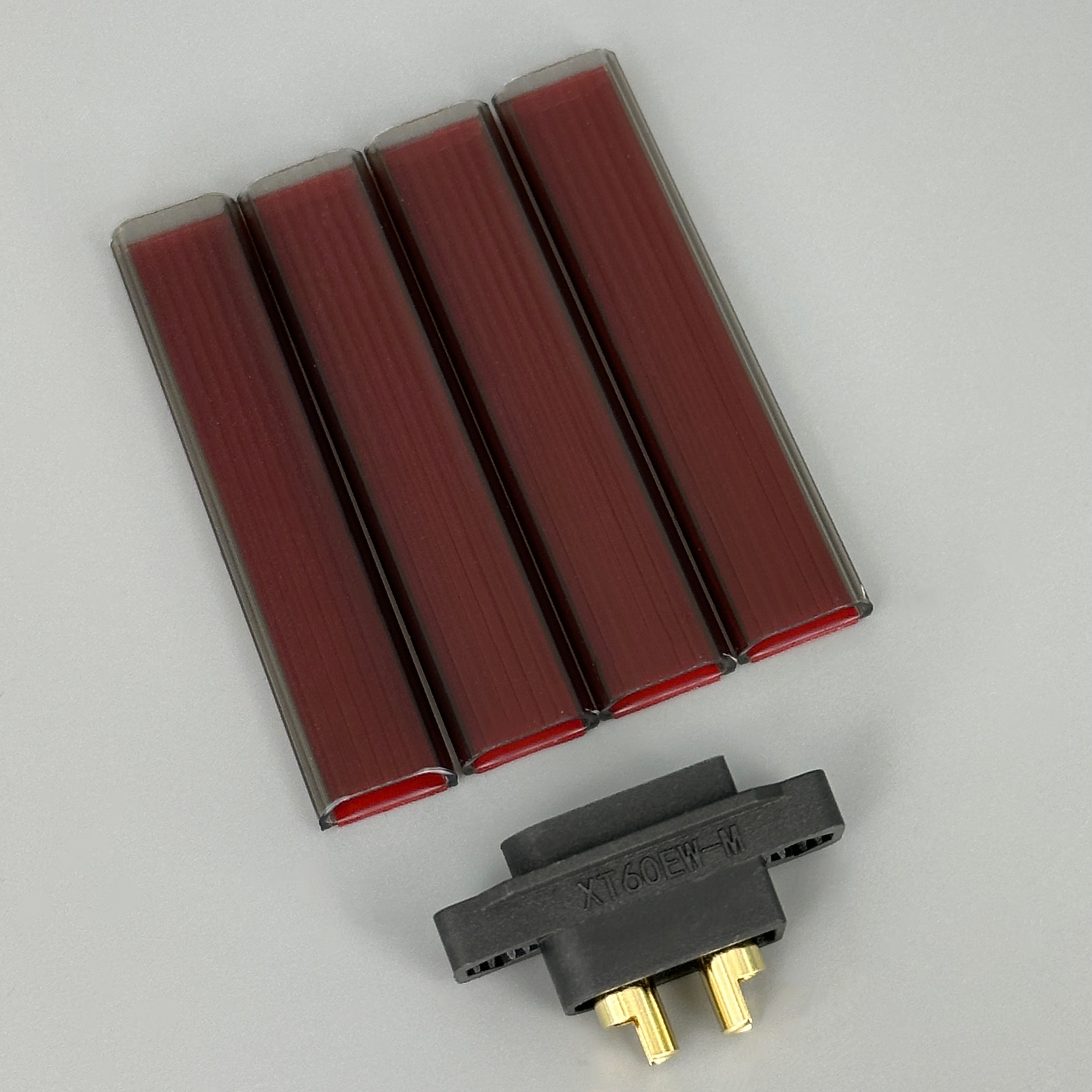

5. Интегрированный разъем XT60 в задней части рамы
6. Силиконовые амортизаторы для крепления камеры DJI O4 Pro

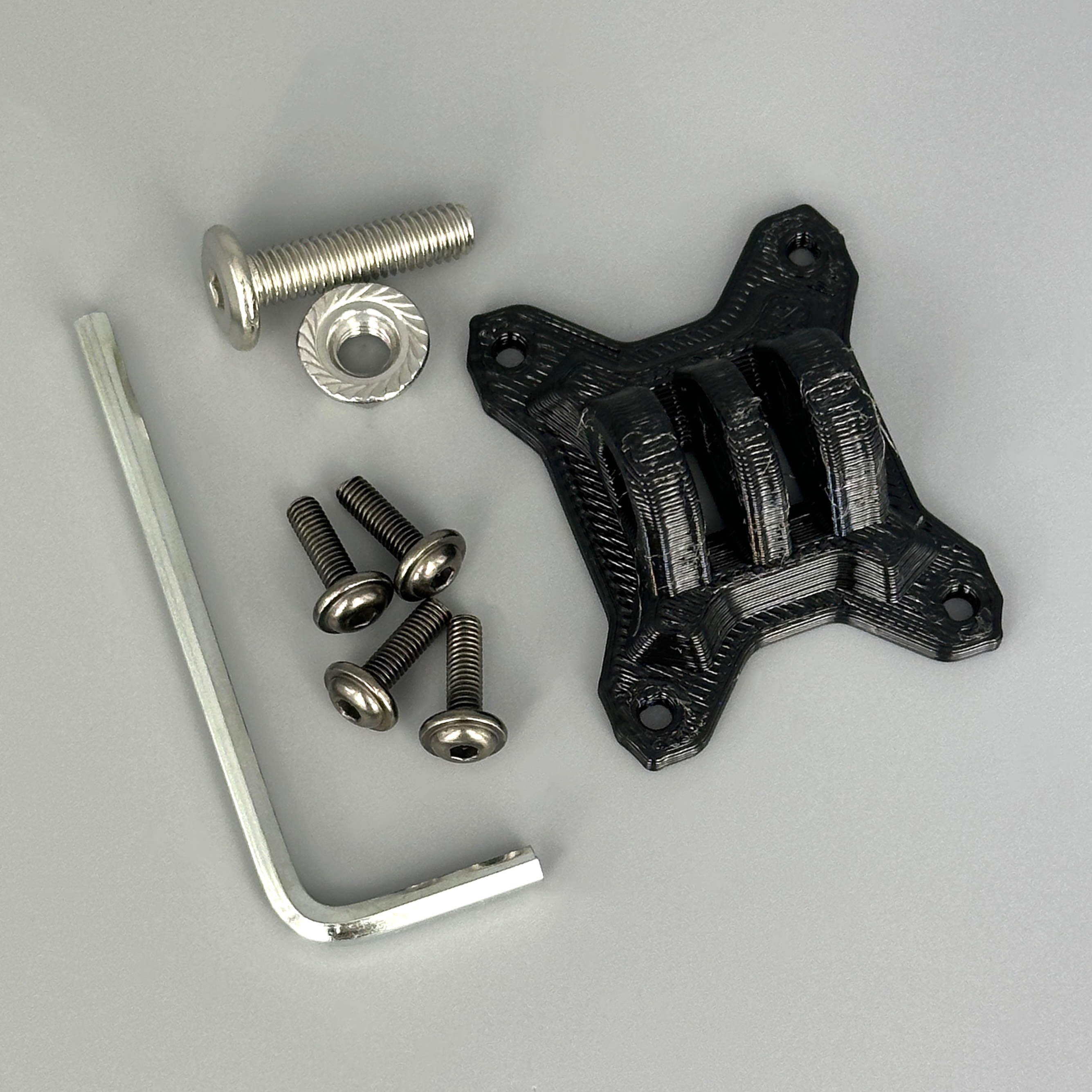

7. Качественный крепеж класса прочности 12.9 со слоем Loctite (фиксатор резьбы)
8. Трубки защиты проводов моторов

Рама предназначена для использования с DJI O4 Air Unit Pro. Перед сборкой убедитесь в правильном расположении всех деталей и убедитесь, что все монтажные отверстия совпадают.
