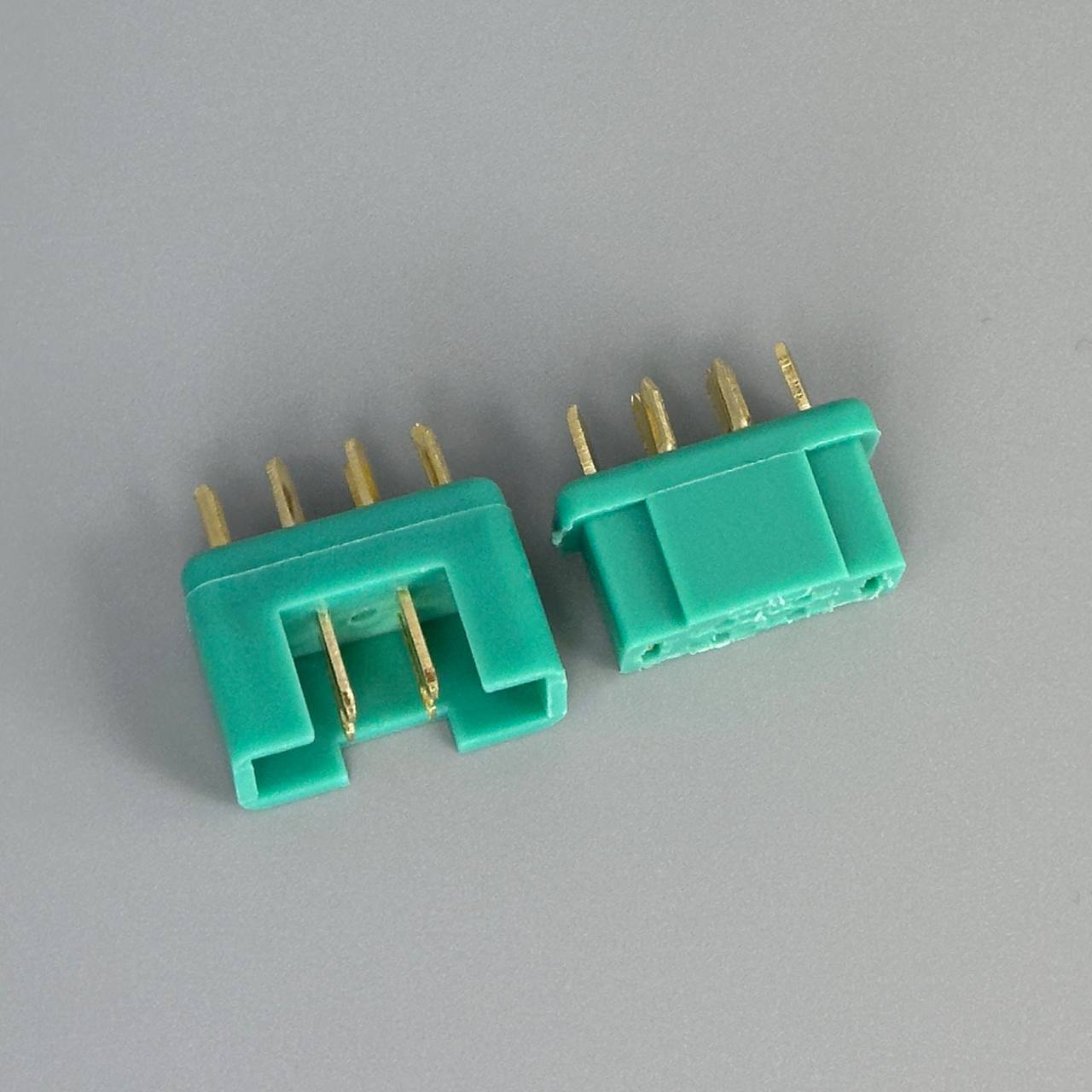

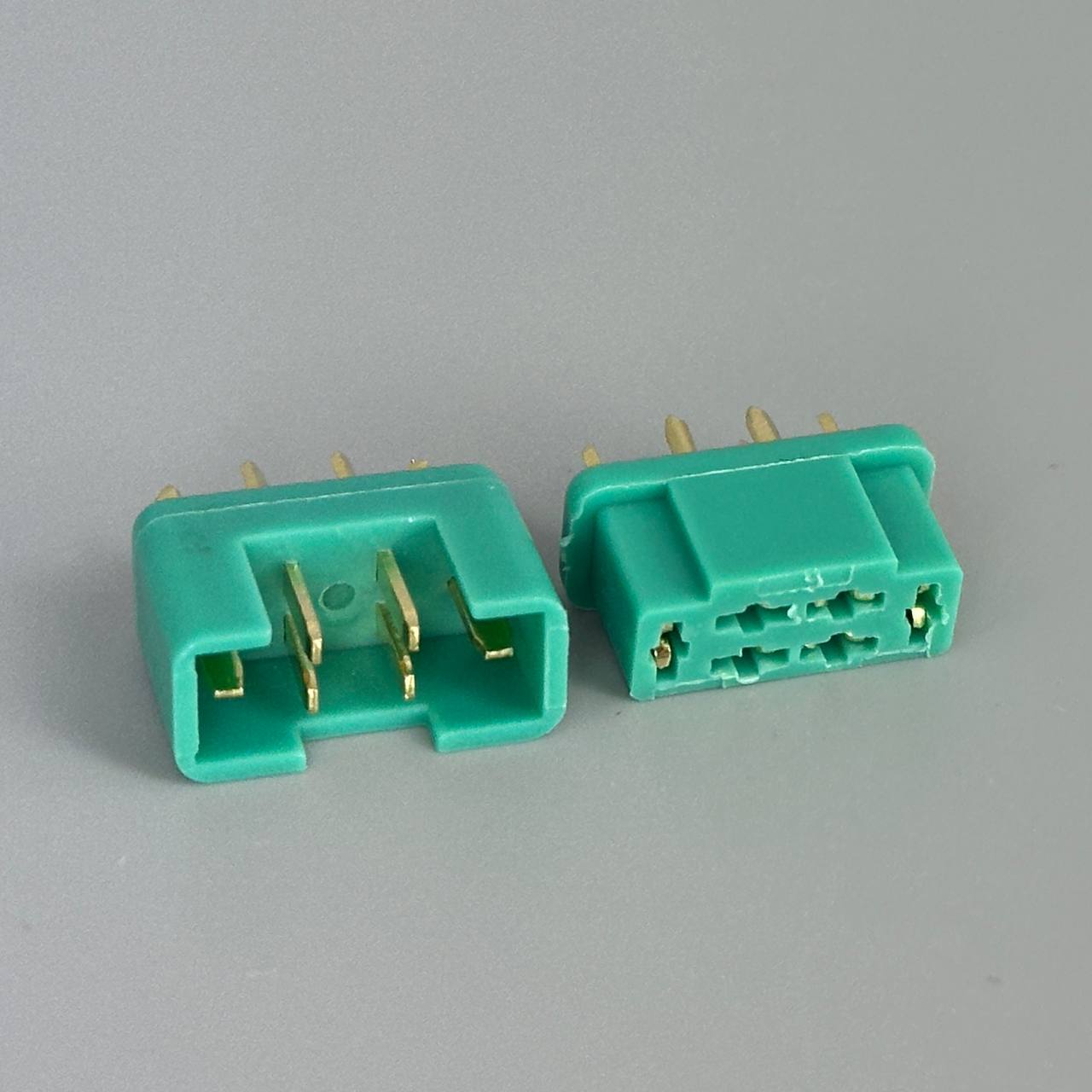

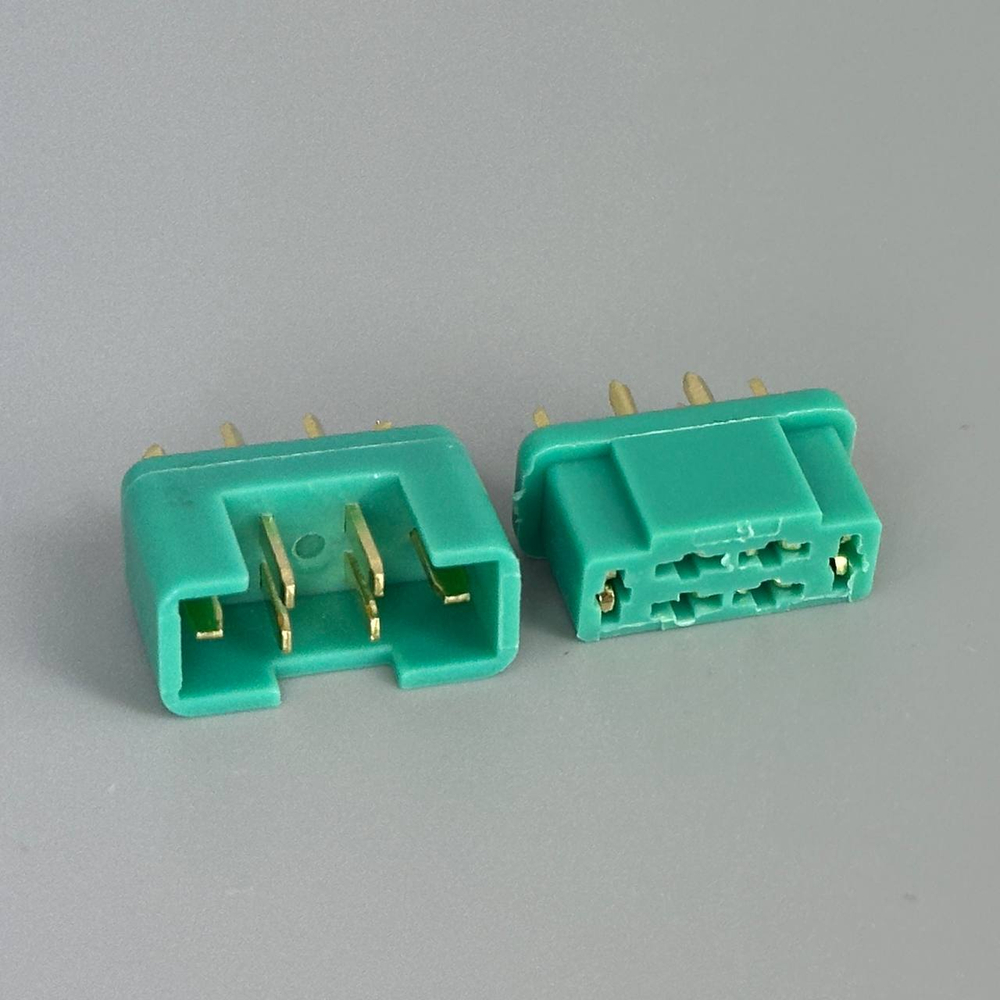

Разъем MPX Connector Male/Female (5 Пар)

Что такое MPX разъемы

MPX (Multiplex) — это универсальные 6-контактные разъемы, ставшие стандартом в авиамоделизме и радиоуправляемых летательных аппаратах. В отличие от однопроводных разъемов, MPX позволяет одновременно подключать несколько сигналов или питания через один компактный коннектор. Это значительно облегчает сборку и разборку моделей.

Конструкция и материалы

Каждый разъем выполнен из высокопрочного полиамида PA6 с позолоченными медными контактами толщиной 24K золота. Такое покрытие обеспечивает низкое сопротивление контакта (0,6 мОм), минимизирует окисление поверхности и гарантирует длительный срок службы. Позолота предотвращает коррозию и обеспечивает надежное соединение даже при частых присоединениях-отсоединениях.

Электрические характеристики

Набор рассчитан на непрерывный ток до 35 ампер с пиковыми нагрузками до 40 ампер. Это позволяет использовать разъемы как для низкотоковых сигнальных линий (серво, приемник), так и для питания маломощных устройств. Благодаря трем контактам на плюс и трем на минус достигается балансировка нагрузки и повышение надежности.

Применение в FPV-моделях и беспилотниках

MPX идеален для подключения сервомоторов, расчета питания контроллера фиксированного крыла, присоединения датчиков и приемников. Разъемы особенно популярны в моделях самолетов и планеров, где надежность соединения крыльев с фюзеляжем имеет критическое значение. Благодаря поляризованной конструкции невозможно неправильно подключить разъем.

Установка и использование

Разъемы поставляются в готовом виде с открытыми контактами для припоя. Рекомендуется использовать оловянный припой и флюс для надежного соединения. При работе с высокими токами применяйте медные кабели сечением не менее 4,0 мм² и соблюдайте правильную полярность. Каждый контакт рассчитан на определенное напряжение и ток, поэтому не допускайте перегруза.

Характеристики

• Тип разъема: MPX (Multiplex) 6-pin
• Количество пар: 5 (5 штук папа + 5 штук мама)
• Контакты: позолоченные (золото 24K)
• Материал корпуса: полиамид PA6
• Материал контактов: медь
• Максимальный ток: 35 A (непрерывно), до 40 A
• Сопротивление контакта: 0,6 мОм
• Вес: ~2,5 г (за пару)
• Размеры: 13×16×7 мм (папа), 16×16×7 мм (мама)
• Способ подключения: припой

Комплект поставки

1. 5 разъемов MPX папа (male)
2. 5 разъемов MPX мама (female)

Примечание: при подключении соблюдайте полярность. Разъемы предназначены для передачи сигналов и питания низкого тока. Для высокотоковых приложений используйте кабели с сечением не менее 4,0 мм².
