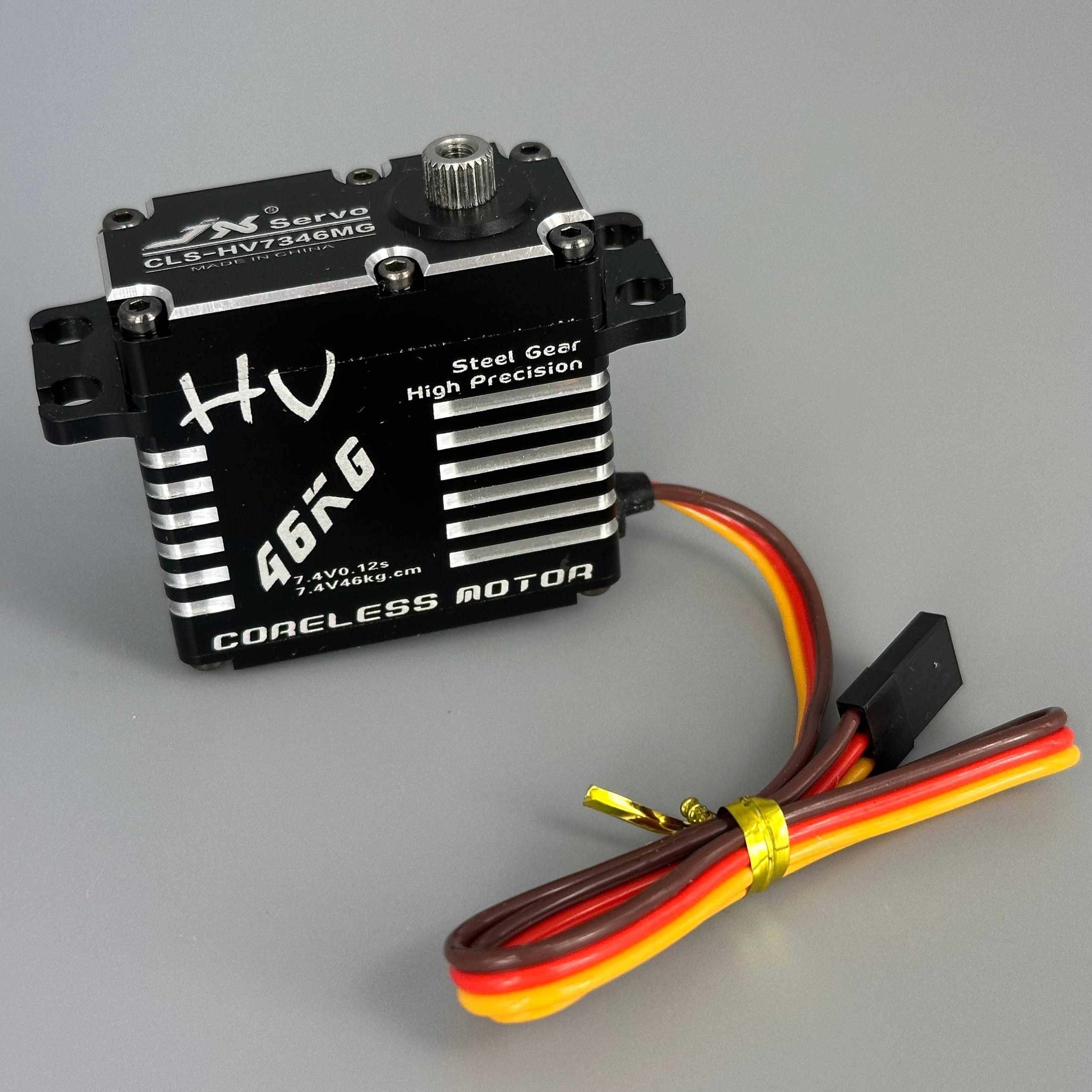

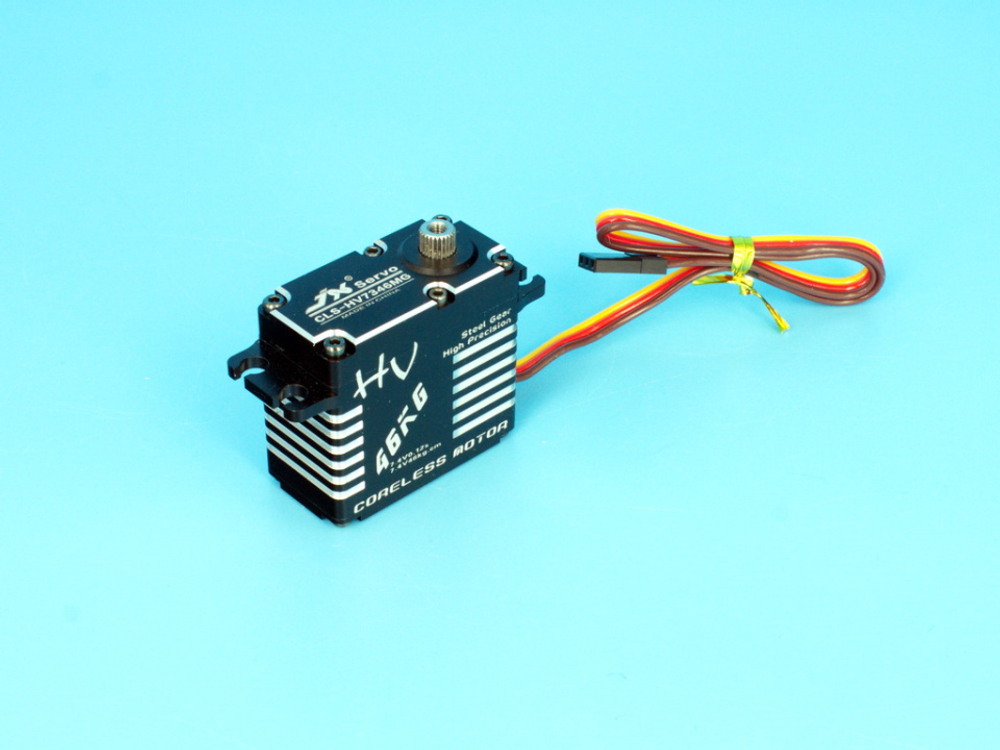

Сервопривод JX Servo CLS-HV7346MG HV Coreless Metal Gear digital

Мощность в классе лёгкого стандартного сервопривода

JX Servo CLS-HV7346MG — цифровой сервопривод с бесколлекторным мотором и полностью металлическим редуктором. На номинальном напряжении 6 В развивает 37,5 кг·см усилия, а при повышенном питании 7,4 В выводит 46,9 кг·см — это среди лучших показателей в своём типоразмере. Вес 73 грамма при таких характеристиках делает его оптимальным выбором для масштабных моделей и робототехники, требующих баланса мощности и компактности.

Точность и стабильность управления

Мёртвая зона сервопривода составляет всего 1 микросекунду — это гарантирует отсутствие дрейфа нейтрального положения и минимальное время отклика. Частота обновления 330 Гц позволяет сервоприводу мгновенно реагировать на команды и удерживать точное положение даже при активных маневрах. Для пилотов масштабных самолётов в режиме акробатики и водителей спортивных моделей это значит предсказуемое, уверенное управление без задержек.

Конструкция повышенной надёжности

Корпус из алюминия, полностью обработанный на станках ЧПУ, обеспечивает жёсткость и стойкость к вибрациям. Редуктор собран на тайваньских стальных шестернях с твёрдым анодированием, снижающим износ при интенсивных нагрузках. Два шариковых подшипника в выходном валу дополнительно стабилизируют ротор и продлевают срок службы. Такая конструкция выдерживает высокие G-нагрузки аэробатических полётов и агрессивное внедорожное вождение.

Применение

CLS-HV7346MG подходит для первичных органов управления крупногабаритных моделей самолётов, вертолётов и квадрокоптеров, а также для рулевого привода масштабных внедорожников (1/5–1/8 масштаба). Благодаря высокой разрешающей способности (1 мкс) и широкому диапазону импульсов 500–2500 мкс (180°) / 1000–2000 мкс (90°) сервопривод совместим с большинством цифровых контроллеров полёта и приёмников RC-систем.

Мощность, оптимизированная под задачу

Скорость 0,12–0,14 сек/60° обеспечивает достаточно быструю реакцию без избыточной суетливости. Это позволяет пилотам чувствовать модель, а не бороться с её чрезмерной чувствительностью. При работе от стабилизированного источника 7,4 В сервопривод показывает максимум потенциала — ускорение и момент возрастают при сохранении надёжности благодаря цифровой электронике.

Характеристики

• Тип мотора: Бесколлекторный (coreless)
• Рабочее напряжение: 4,8–6 В / расширенная версия до 7,4 В
• Мёртвая зона: 1 мкс
• Рабочая частота: 1520 мкс / 330 Гц
• Скорость отклика (6 В): 0,14 сек/60°
• Скорость отклика (7,4 В): 0,12 сек/60°
• Усилие (момент) на 6 В: 37,5 кг·см
• Усилие (момент) на 7,4 В: 46,9 кг·см
• Редуктор: Металлические шестерни повышенной прочности (тайваньское производство)
• Подшипники: Двойные шариковые (2BB)
• Корпус: Алюминий полной механической обработки (CNC)
• Вес: 73 г

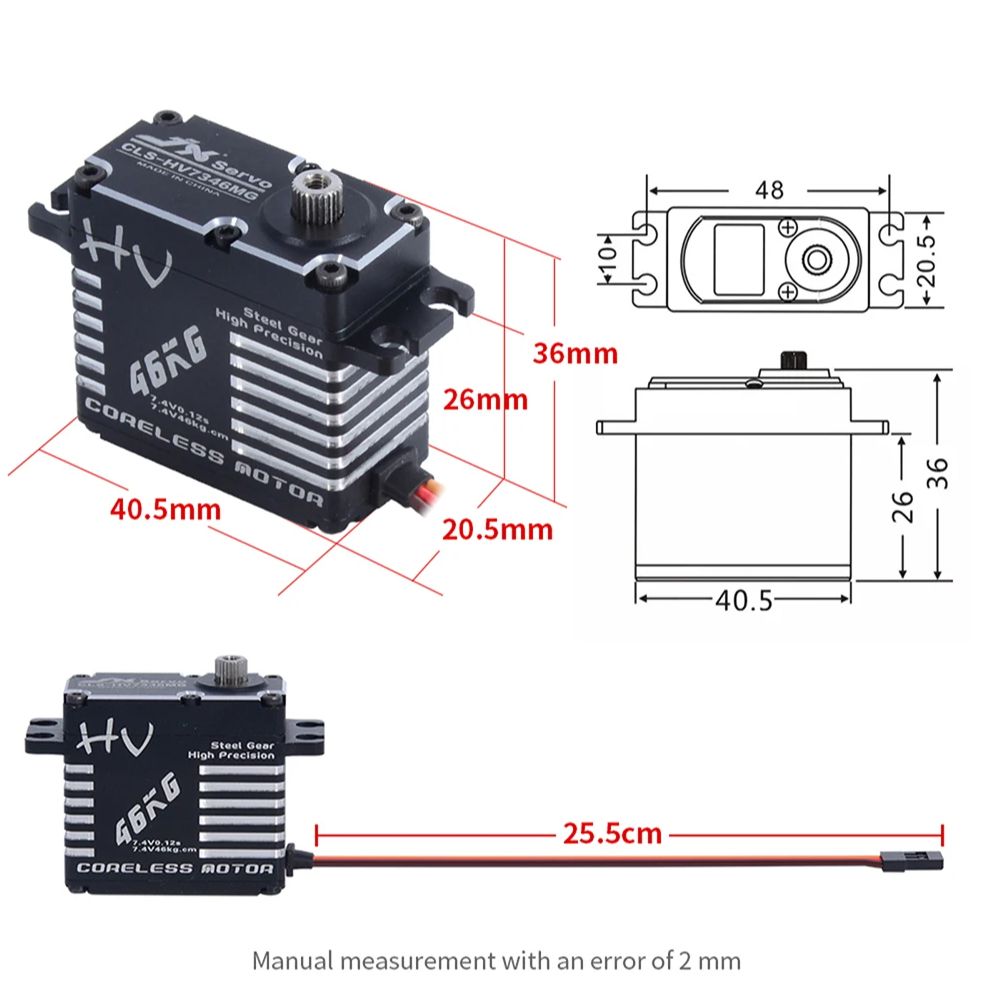

• Размеры: 40,5 × 20,5 × 36 мм

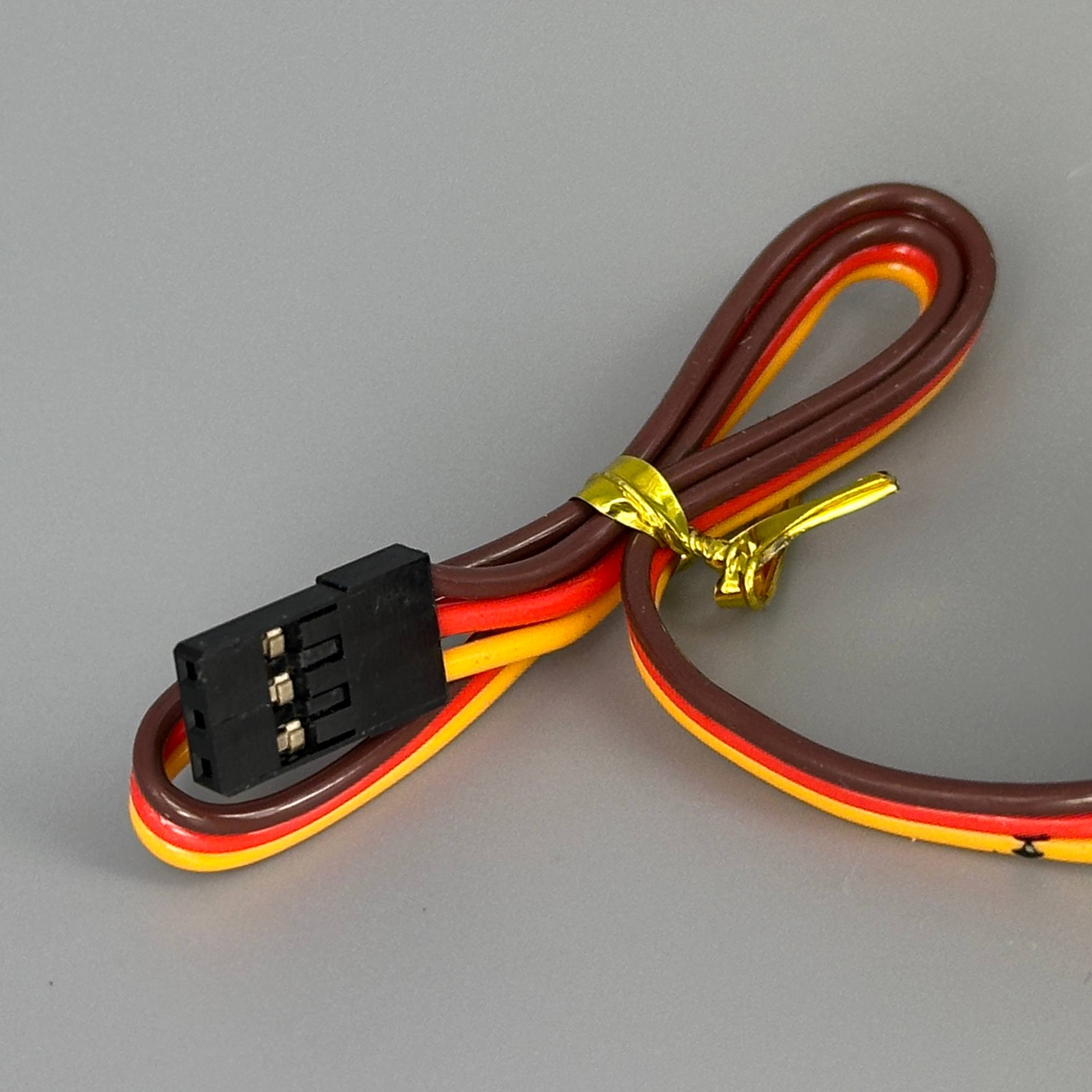

• Длина провода (JR-коннектор): 265 мм

Комплект поставки

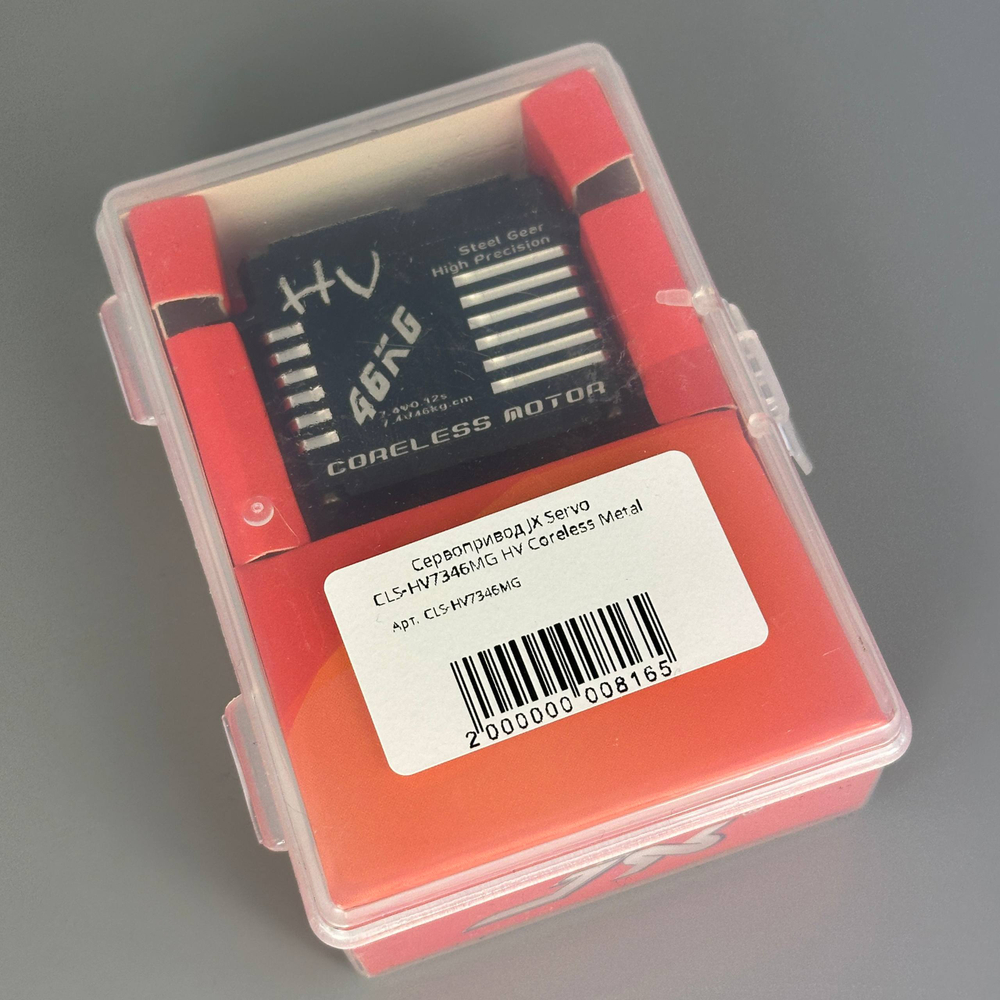

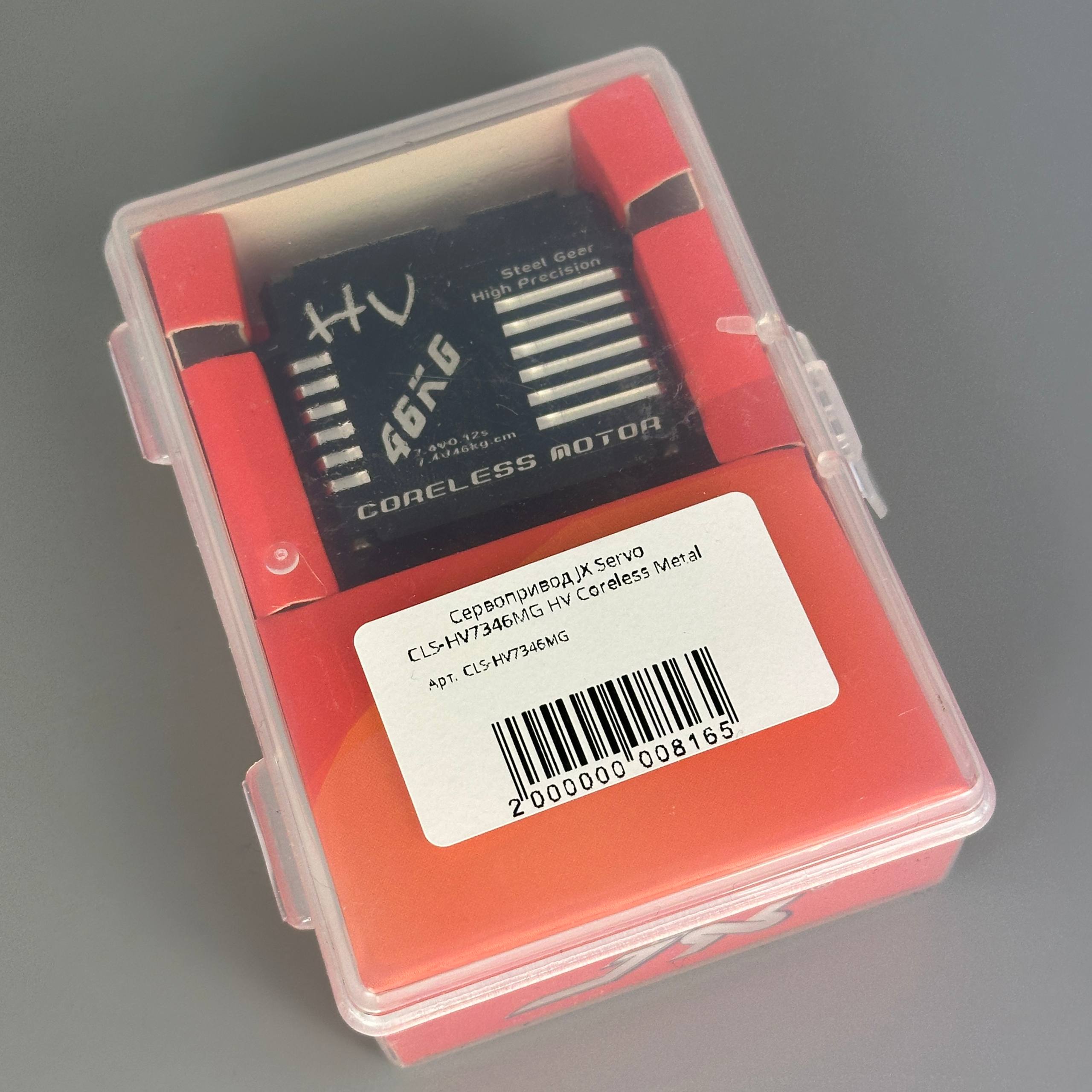

1. Цифровой сервопривод JX Servo CLS-HV7346MG HV

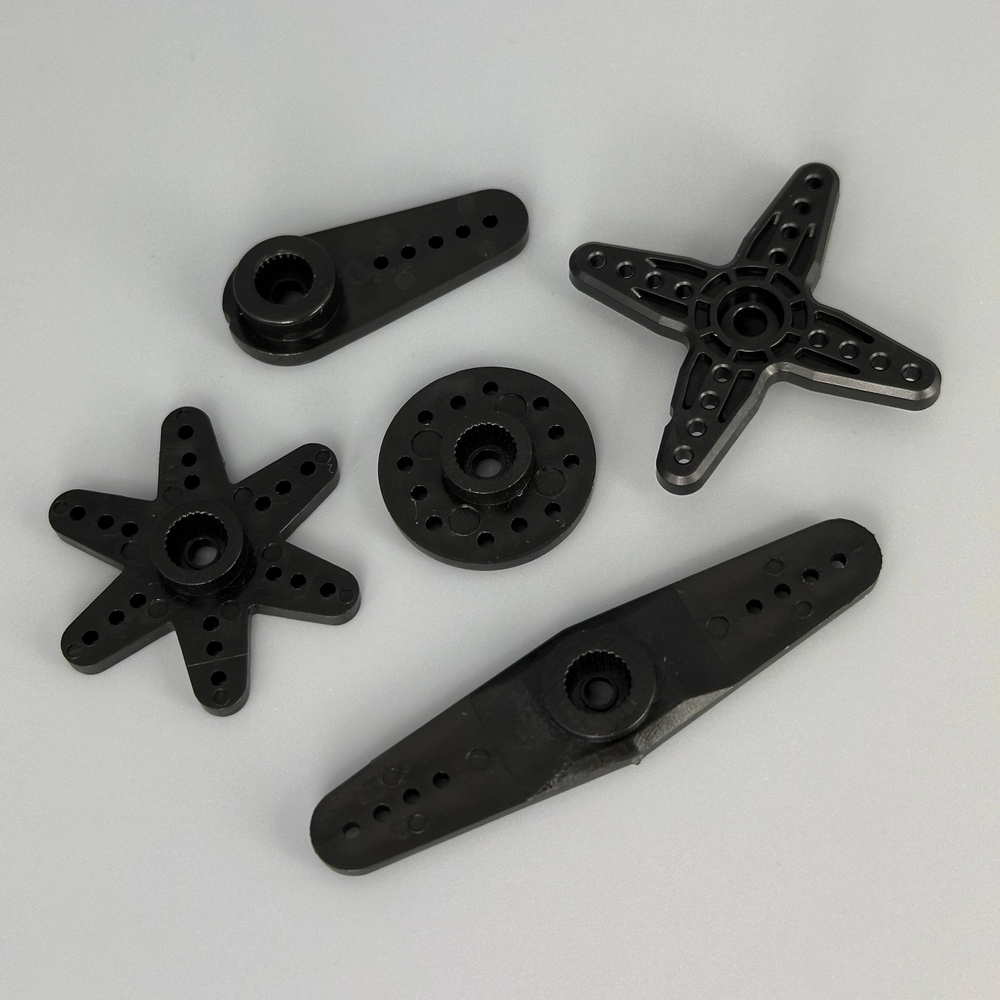

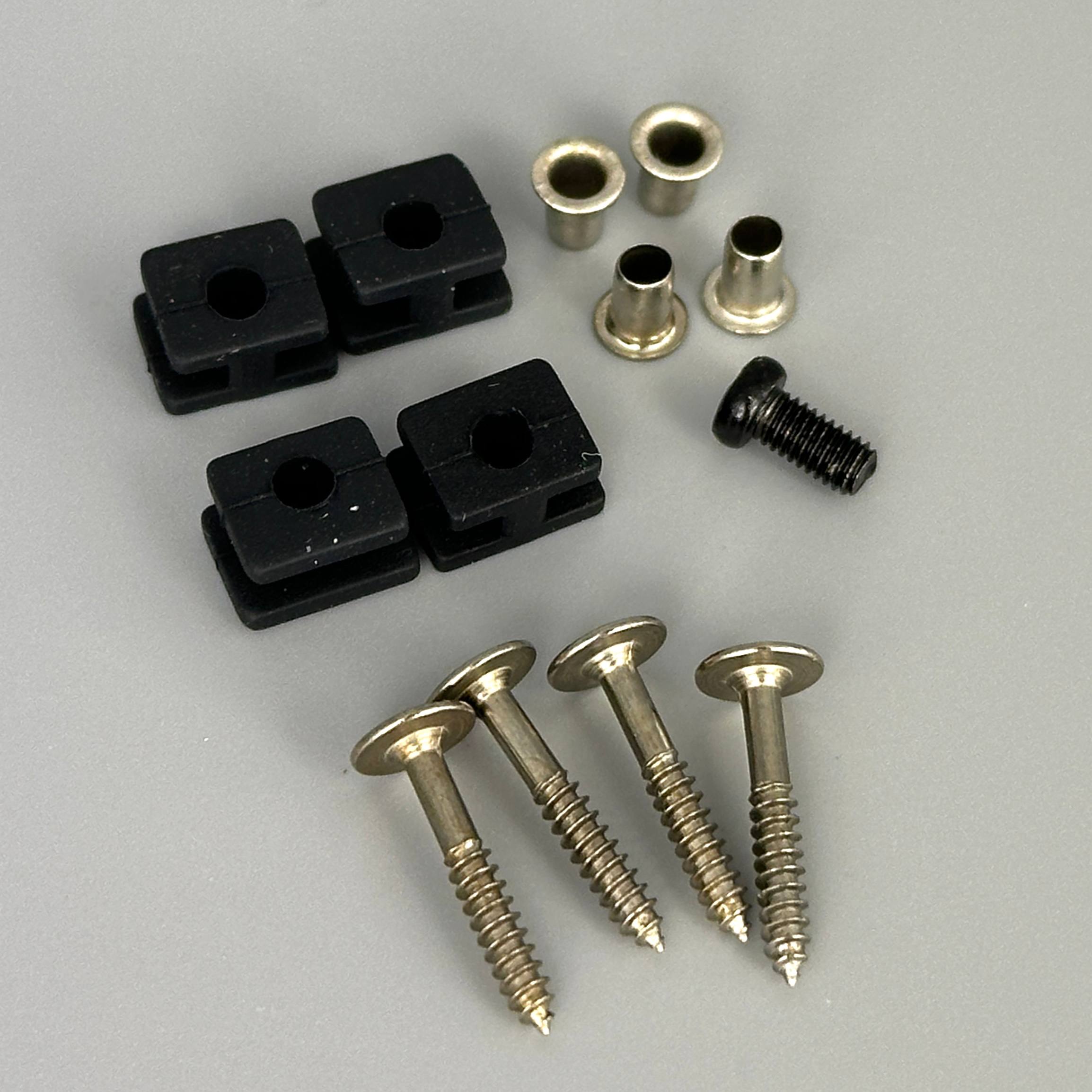

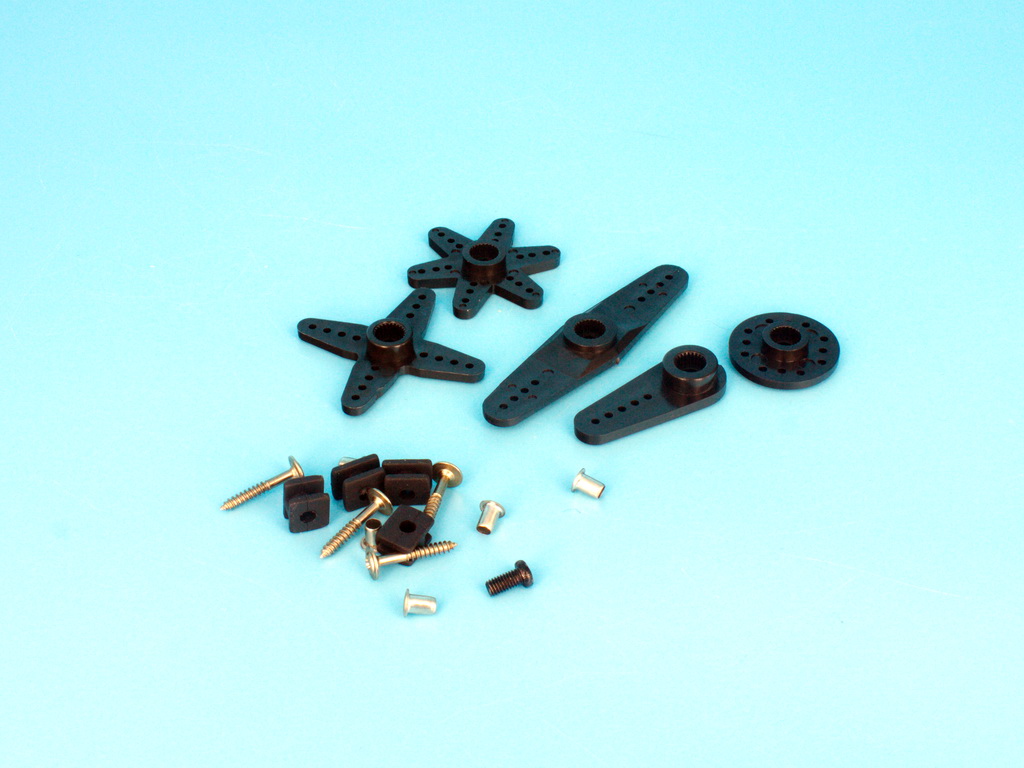

2. Комплект монтажных деталей (крепления, рога, винты)

Примечание: для полного раскрытия потенциала при напряжении 7,4 В рекомендуется использовать внешний BEC (Battery Eliminator Circuit) ёмкостью 5 А и выше.
