Высокомоментный сервопривод для скальных краулеров и туристических моделей

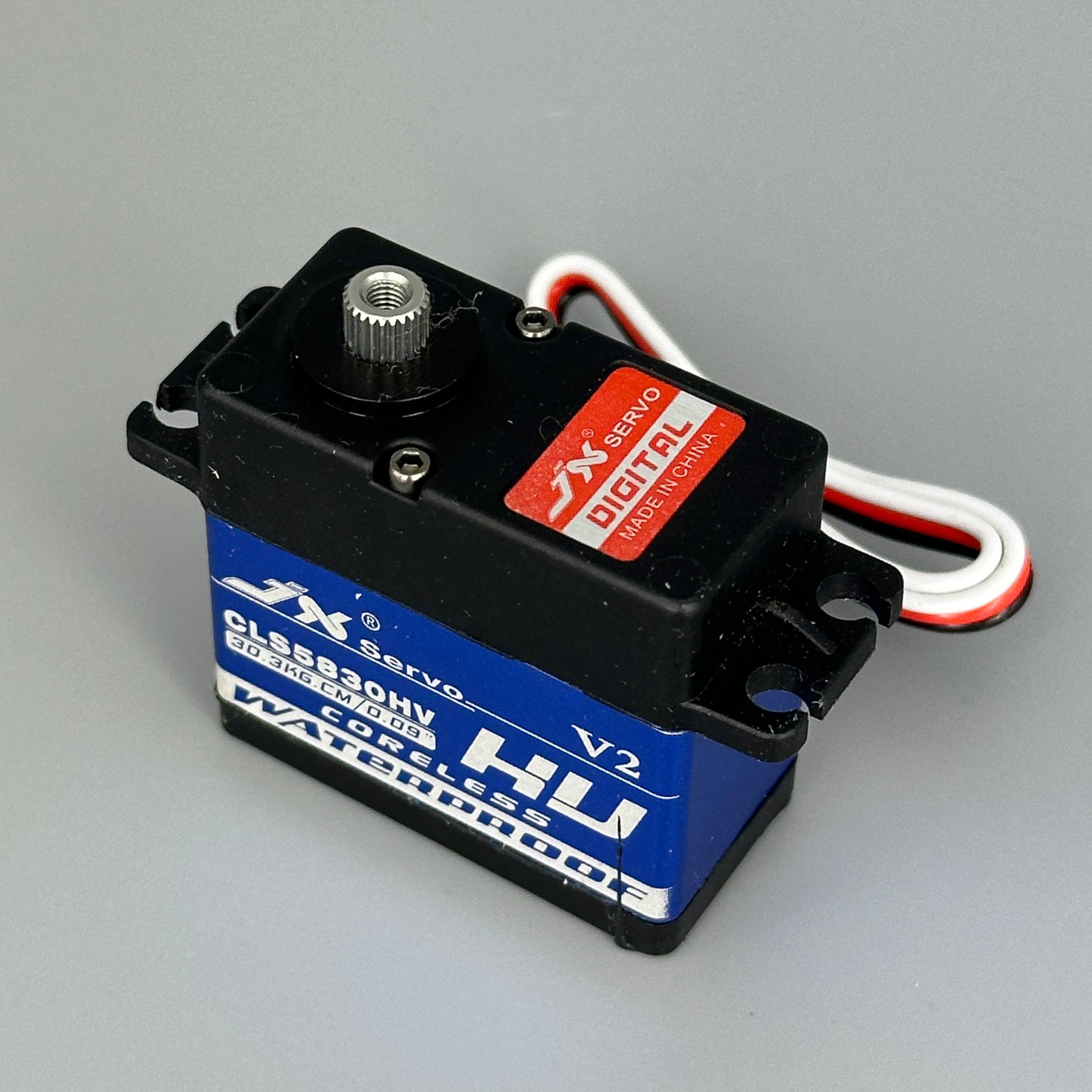

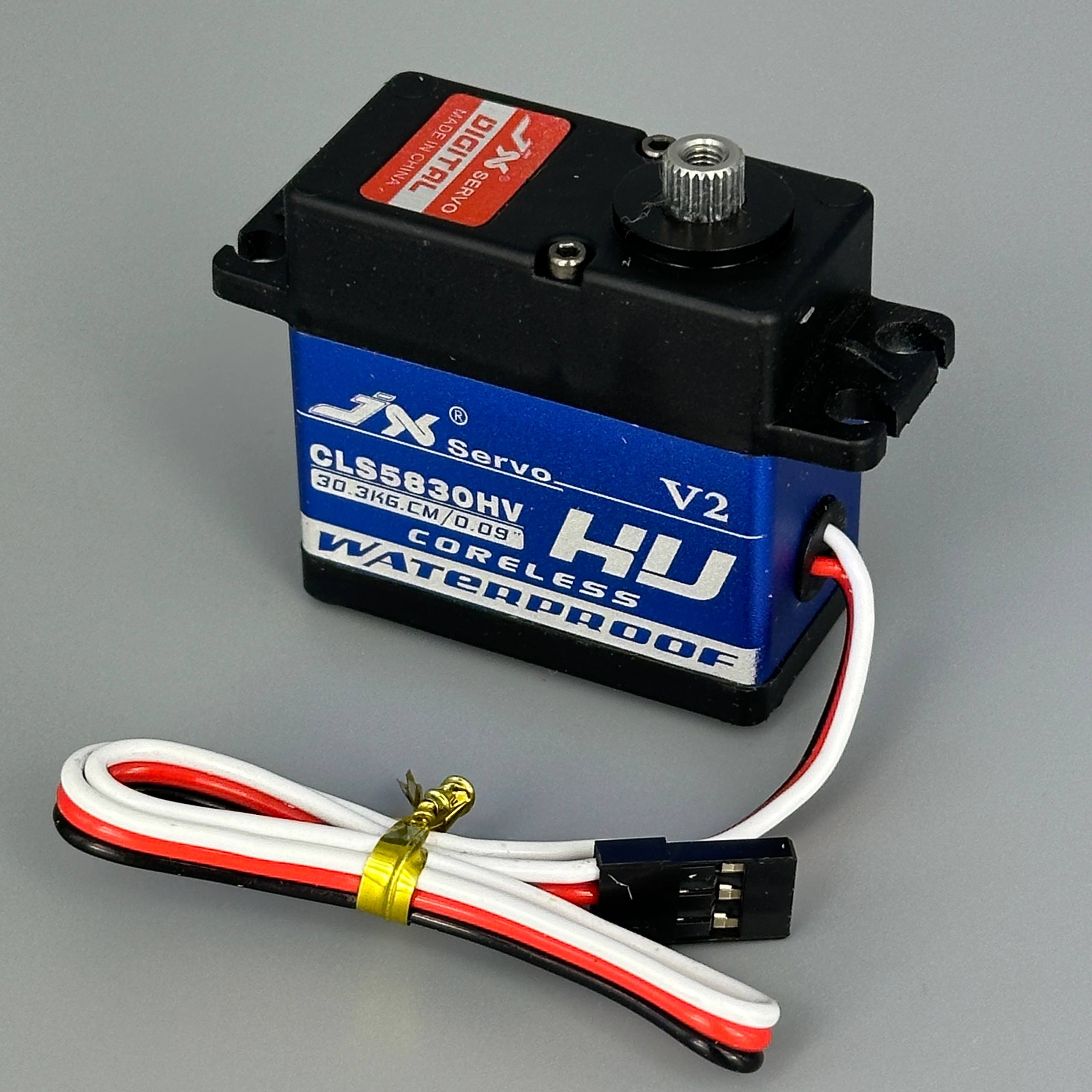

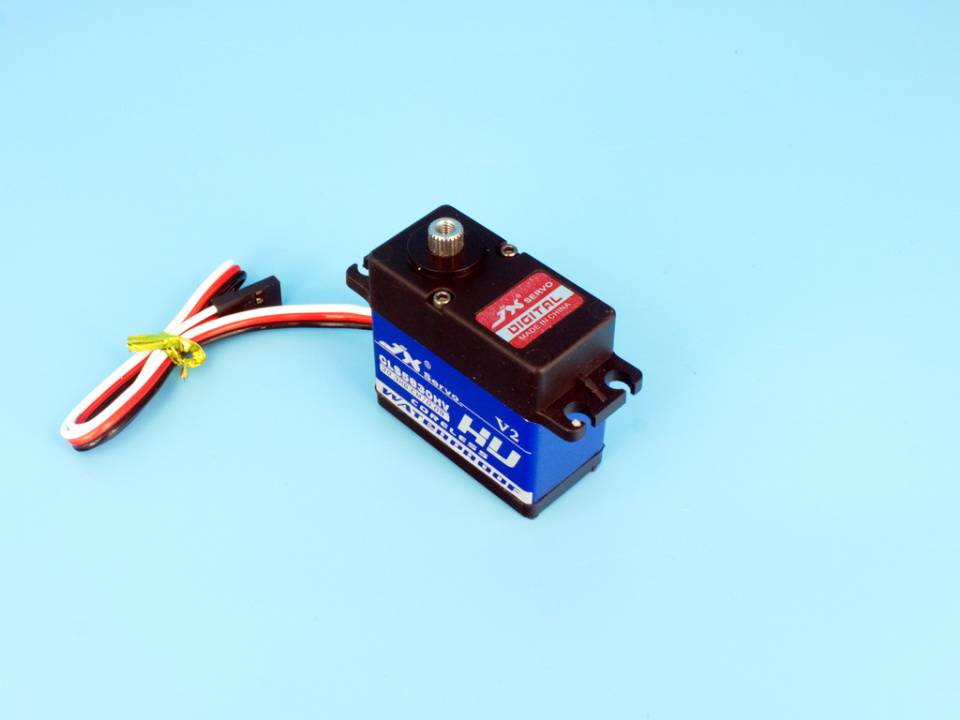

CLS5830HV — это профессиональный цифровой сервопривод, разработанный для RC-краулеров, туристических багги и лодок, работающих в экстремальных условиях. 30 кг/см крутящего момента при 8.4 В — достаточно, чтобы управлять рулевой тягой тяжёлых масштабных моделей без срывов и потери сигнала.
Архитектура и надёжность
В основе конструкции — бесколлекторный мотор с цифровой обработкой сигнала, что снижает потери энергии и температурные скачки. Алюминиевый CNC-корпус с двойными шариковыми подшипниками обеспечивает жёсткость и долговечность. Тайваньские алюминиевые шестерёнки с твёрдым анодированием выдерживают циклические нагрузки при езде по камням и корням. Герметизация IP67 позволяет безопасно использовать сервопривод в мокрых условиях.
Скорость и чувствительность
При 8.4 В сервопривод отклоняется на 60° за 0.09 секунды — этого хватает для быстрого корректирующего управления во время штурма препятствий. Мёртвая зона всего 1 микросекунда означает минимальные паузы обработки команд от приёмника. Рабочая частота 330 Гц обеспечивает плавное, без рывков, управление.
Совместимость и применение
Стандартный JR-разъём и провод 265 мм позволяют установить сервопривод в большинство краулеров масштаба 1/10 (Traxxas TRX-4, Axial SCX10, RedCat, HPI Baja) и 1/8-багги. Угол отклонения 0–120° подходит для руля. В комплекте пять типов шпинделей и монтажный крепёж.
Питание и эксплуатация
Рабочий диапазон 6–8.4 В позволяет использовать 2S LiPo-батареи с регулятором напряжения или BEC от электродвига. На 8.4 В (максимум) сервопривод выдаёт пиковый момент; на 6 В работает медленнее, но стабильнее. Для长ительной работы рекомендуется стабильное питание и развязывающие конденсаторы в цепи питания.
Характеристики
- Тип мотора: бесколлекторный (coreless) цифровой
- Рабочее напряжение: 6–8.4 В
- Скорость отклика: 0.11 сек/60° при 6 В; 0.09 сек/60° при 8.4 В
- Крутящий момент: 24.7 кг/см при 6 В; 30.3 кг/см при 8.4 В
- Мёртвая зона: 1 мкс
- Рабочая частота: 1520 мкс / 330 Гц
- Угол отклонения: 0–120°
- Вес: 58 г

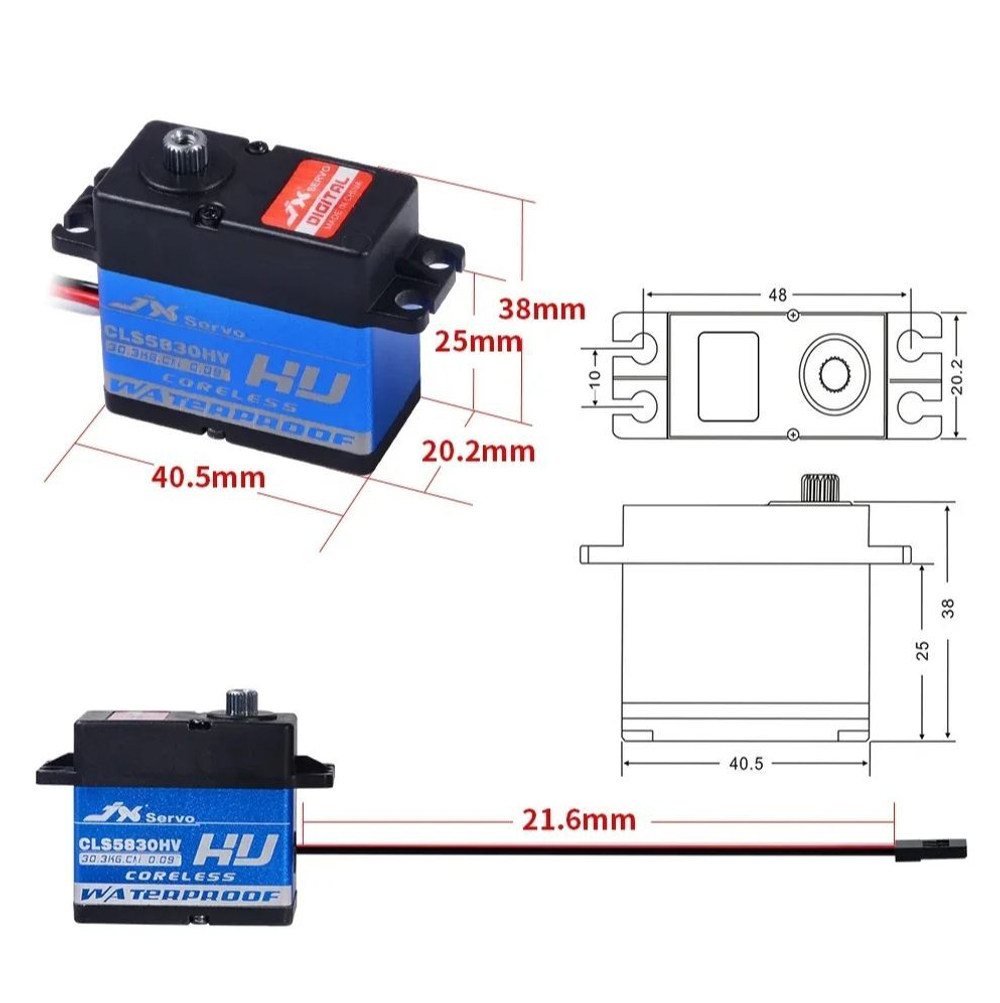

- Размеры: 40.5 × 20.2 × 38 мм

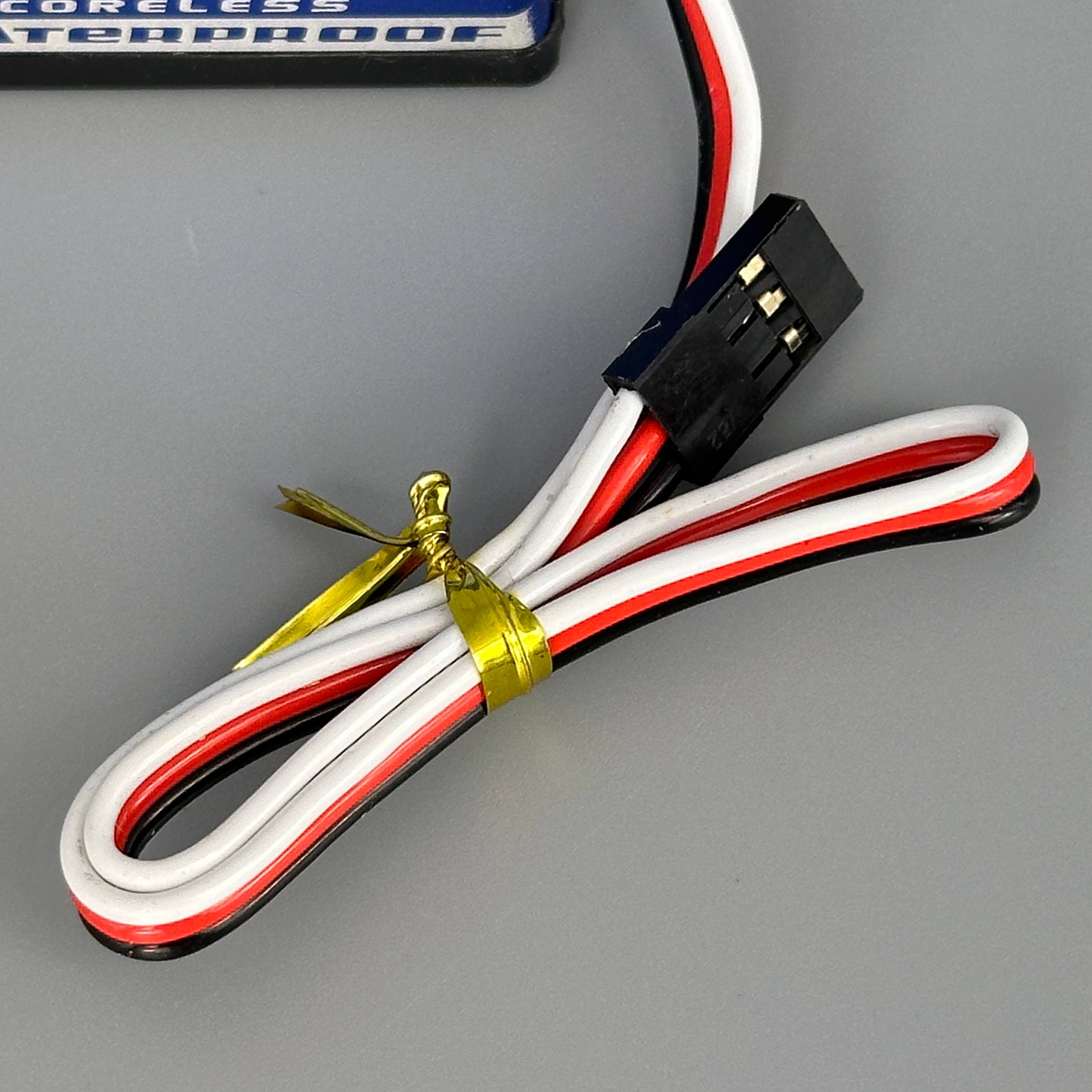

- Длина провода: 265 мм (JR-разъём)
- Подшипники: двойные шариковые (2BB)
- Водозащита: IP67 (полная герметизация)
- Материал корпуса: CNC алюминий, пластик
- Зубчатые передачи: алюминиевые сверхточные с закалкой

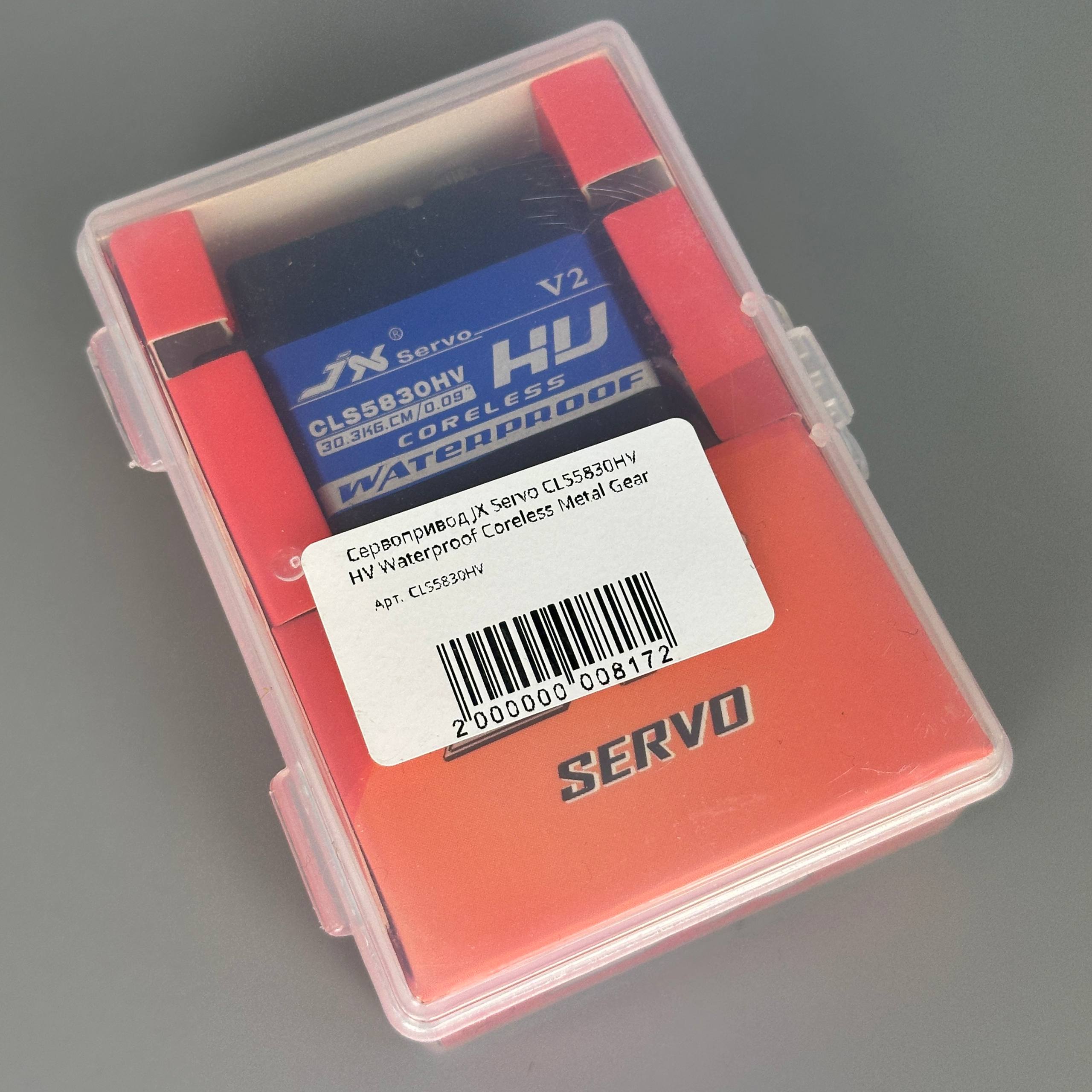

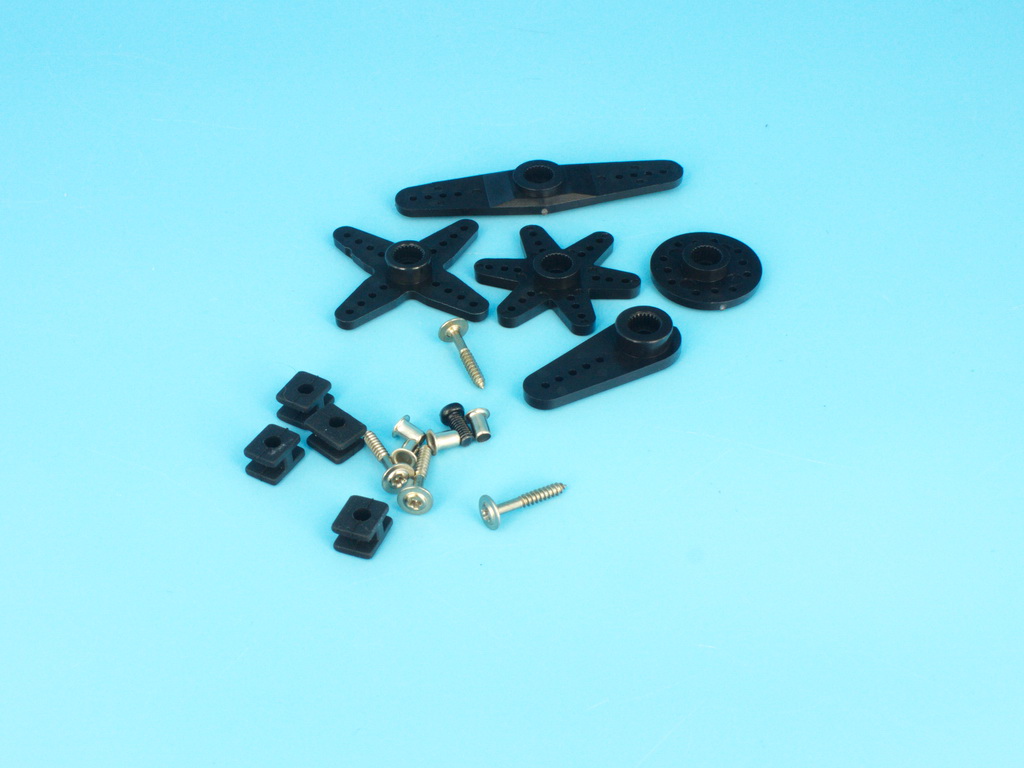

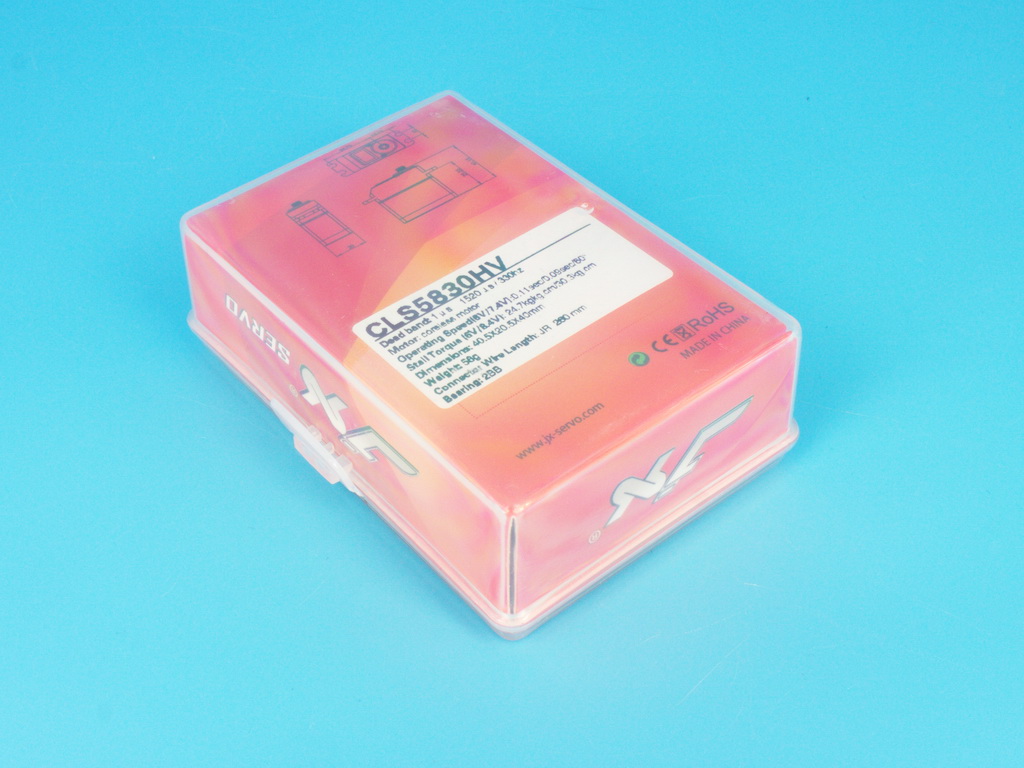

Комплект поставки
- Цифровой сервопривод CLS5830HV

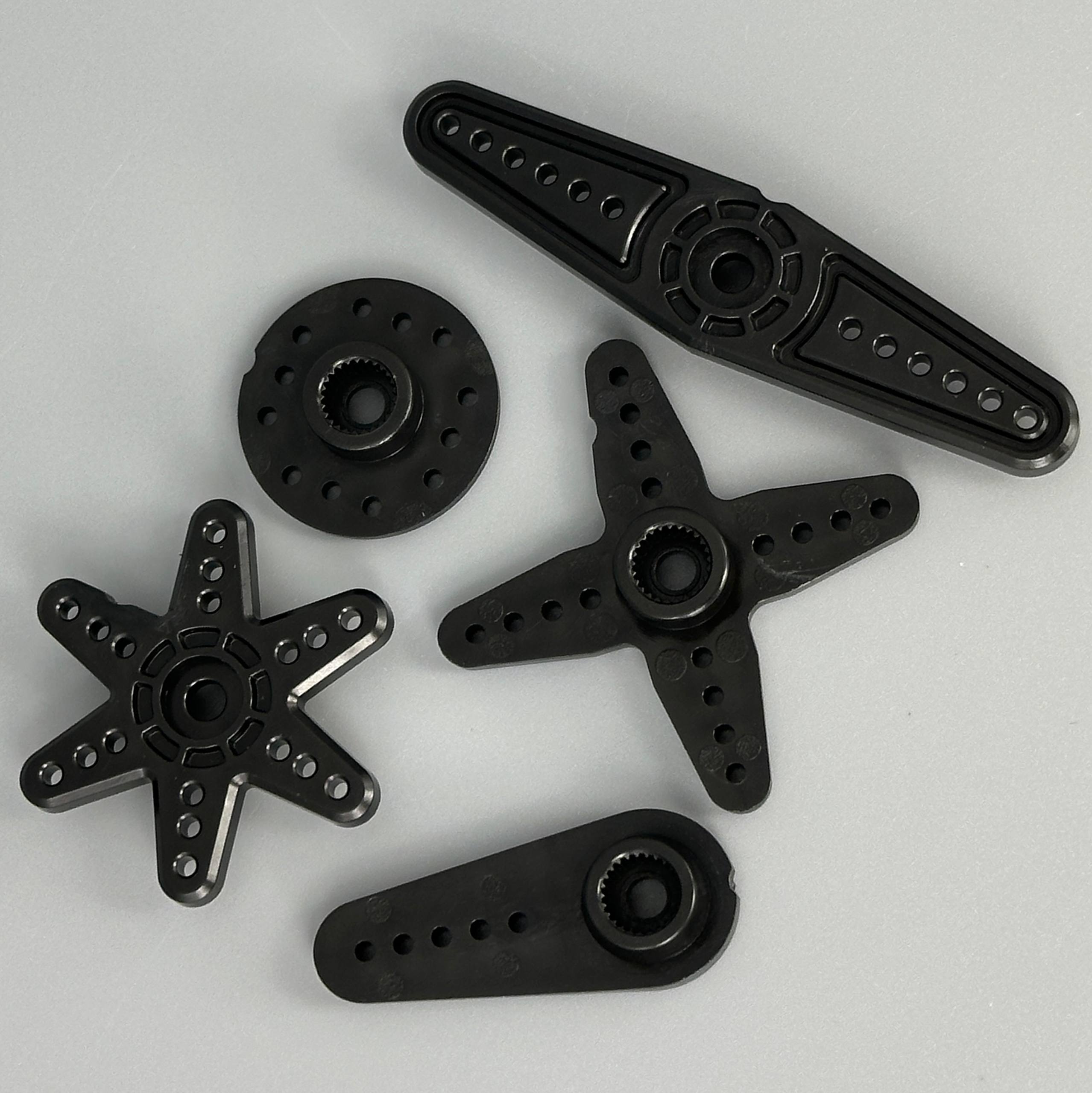

- Набор сервошпинделей (однорядный, двухрядный, 4-лучевой, 6-лучевой, круглый)

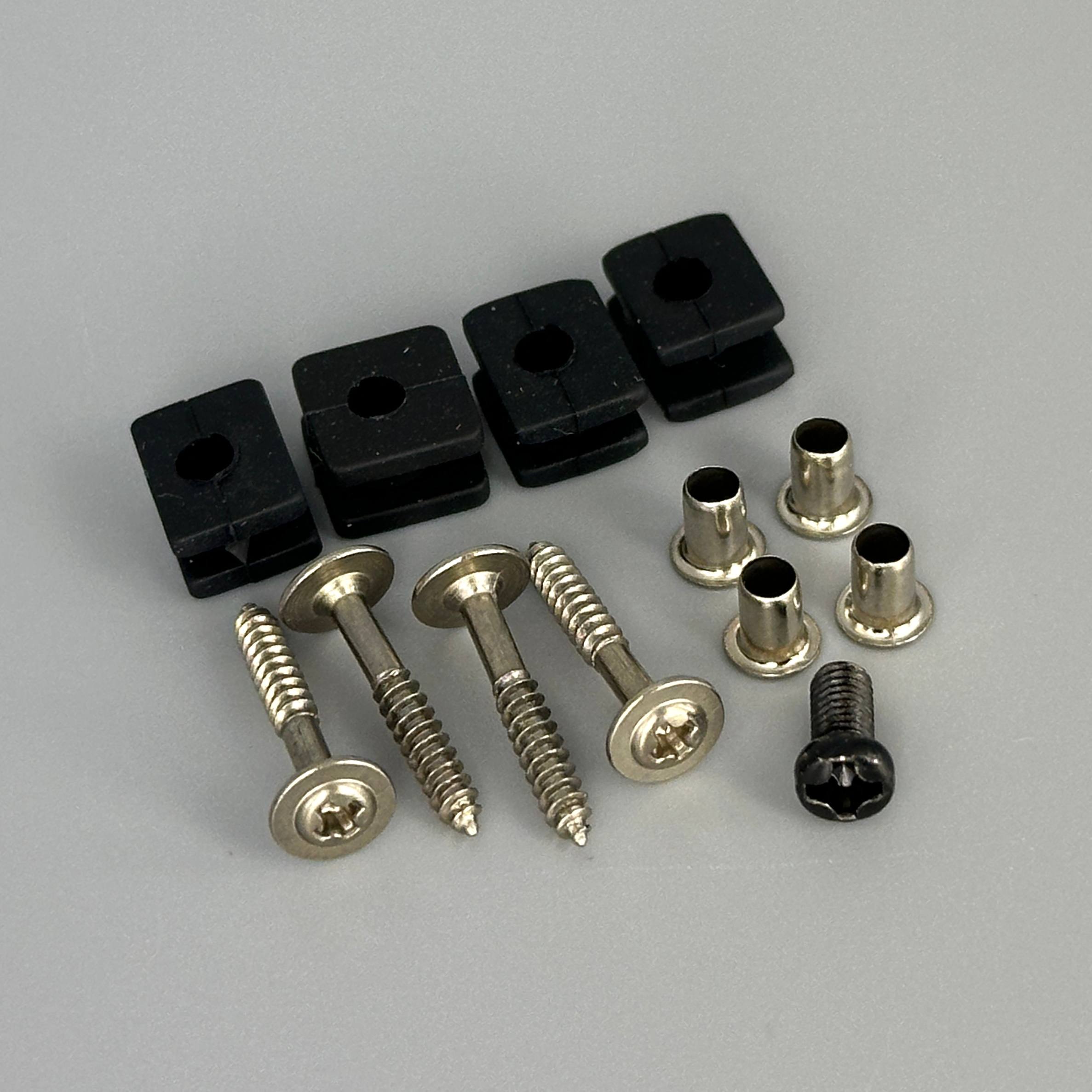

- Резиновые изоляторы с вкладышами (4 шт.)
- Монтажные винты (4 шт.)
- Болты для установки шпинделя на вал 25T-шлиц (3 шт. 8 мм)
Обратите внимание: сервопривод работает с высоким напряжением (до 8.4 В). Убедитесь в совместимости вашего приёмника и силовой системы с HV-питанием.
