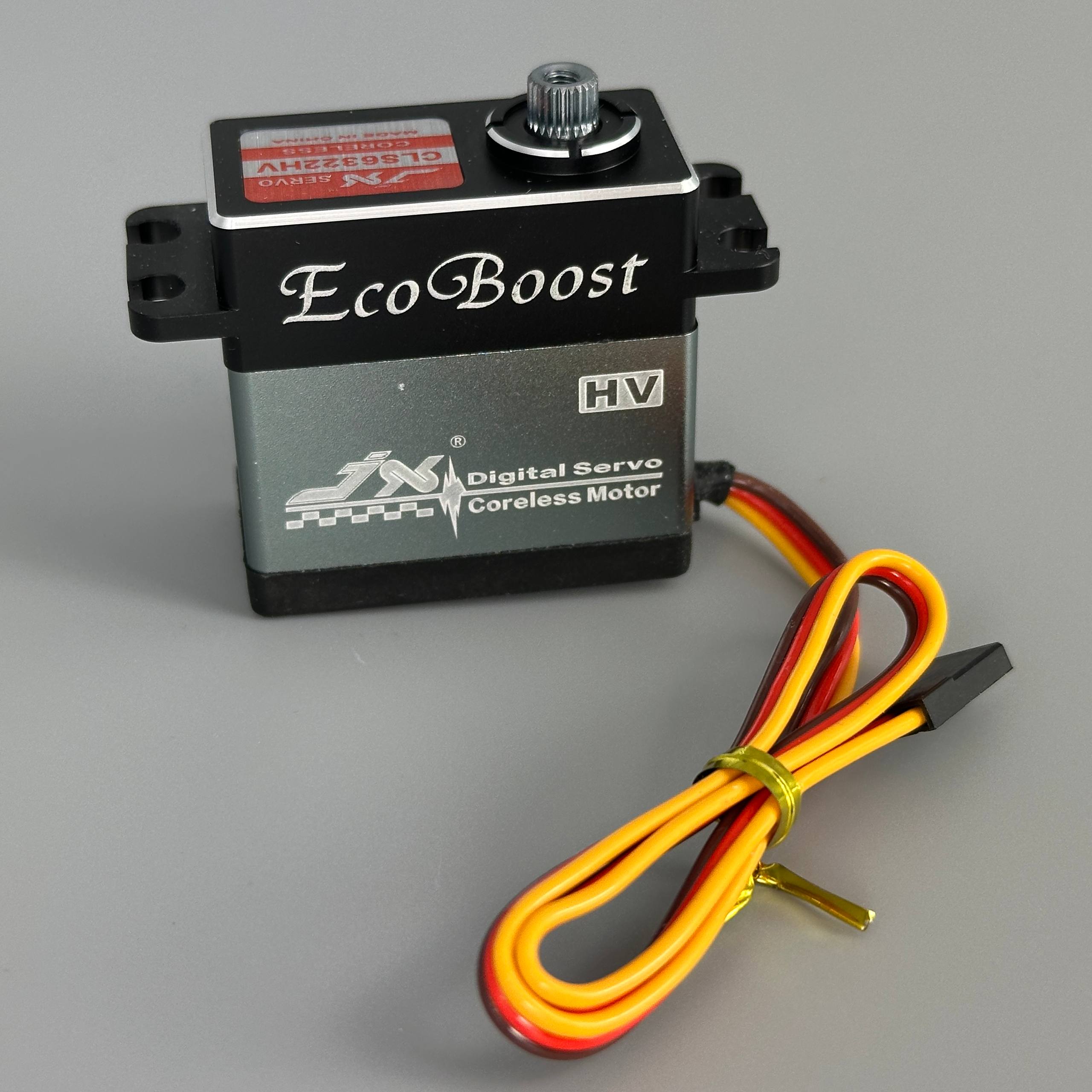

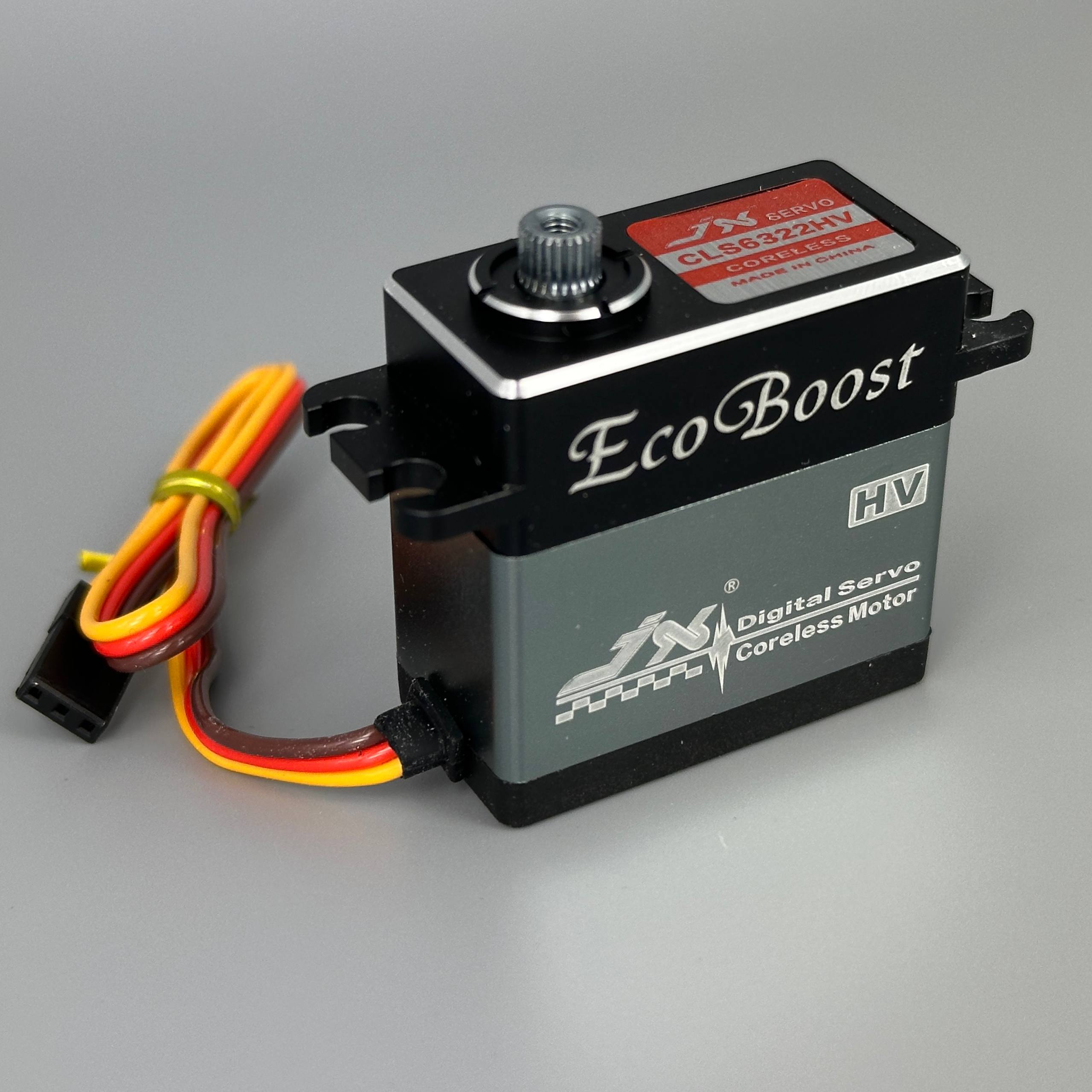

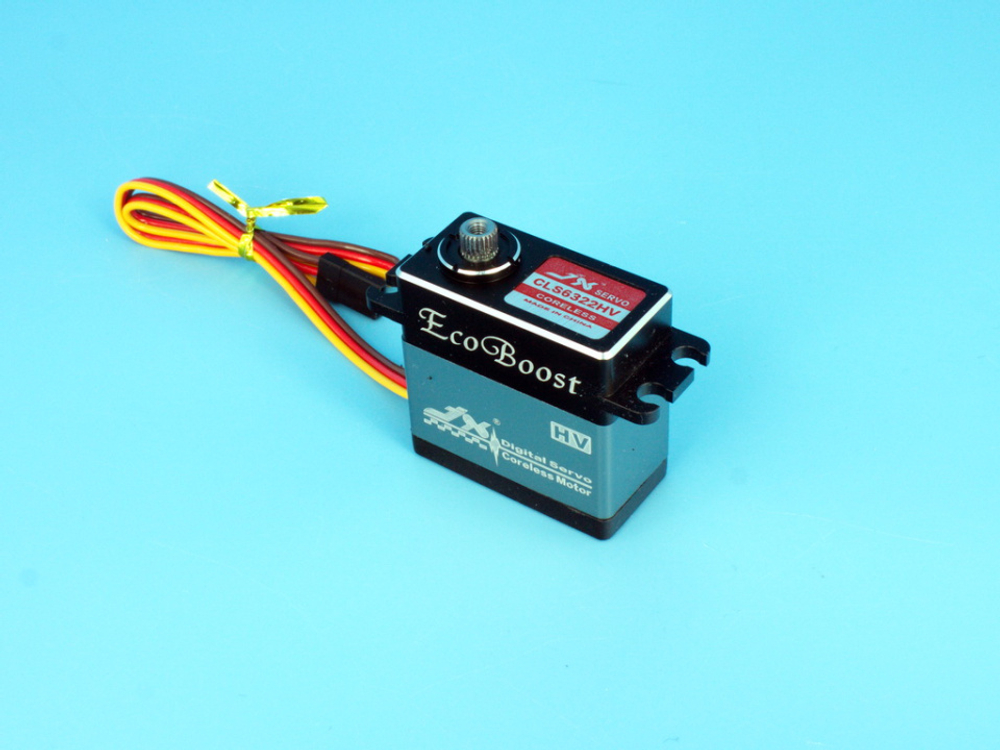

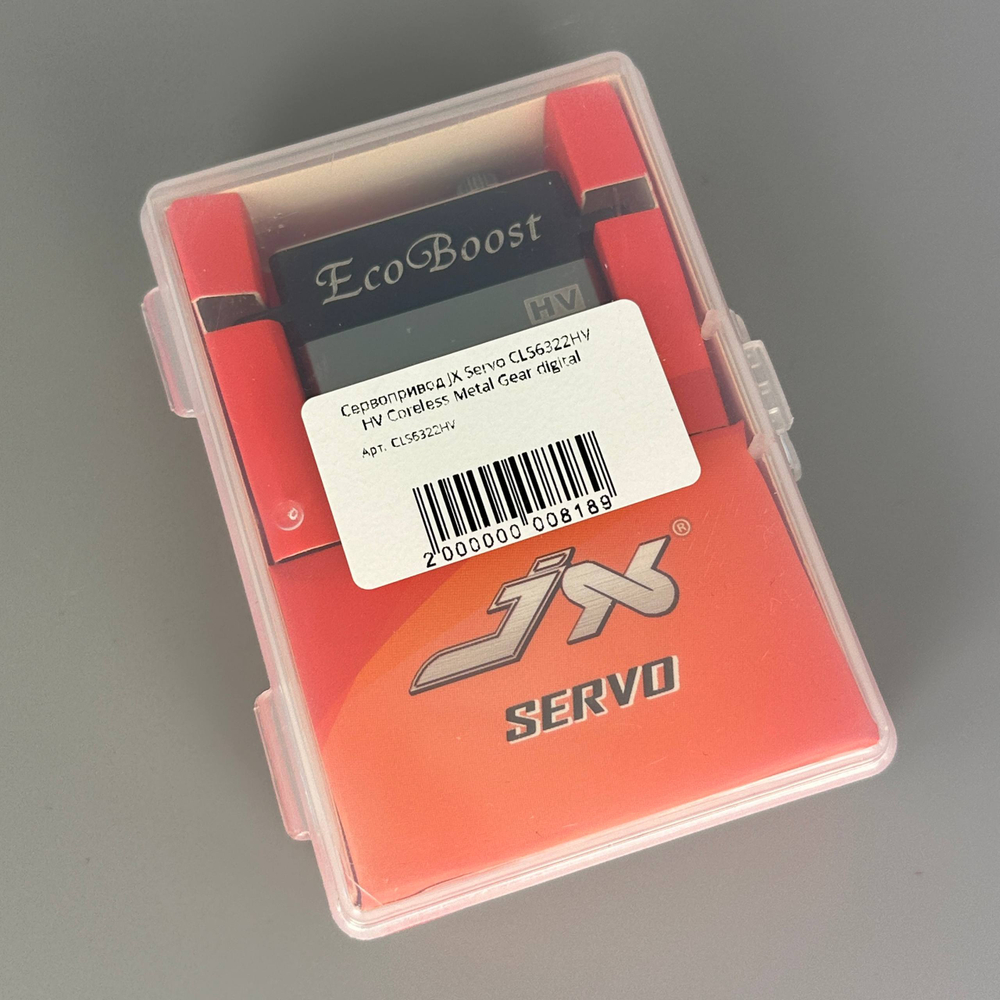

Сервопривод JX Servo CLS6322HV HV Coreless Metal Gear digital

Цифровой сервопривод с максимальным крутящим моментом

JX Servo CLS6322HV — это высоковольтный цифровой сервопривод в стандартном корпусе, разработанный для приложений, требующих высокого крутящего момента и точного управления. При напряжении 7.4 В развивает 21.06 кг/см усилия с временем отклика 0.07 сек/60°, что позволяет использовать его на вертолётах среднего размера, багги класса 1/8 и в прочих системах управления, где необходима мощная и живая реакция.

Бесколлекторный мотор и точность управления

Корeless (бесколлекторный) мотор цифровой архитектуры обеспечивает минимальную мёртвую зону в 1 мкс и частоту опроса 330 Гц. Это гарантирует быструю отработку команд без задержек и шумов, которые присущи аналоговым сервам. Высокая частота дискретизации критична для стабилизации вертолётов и чувствительных систем управления.

Надёжная конструкция и долговечность

Корпус выполнен из CNC-обработанного металла с твёрдым анодированием, что обеспечивает защиту от коррозии и механических повреждений. Металлические шестерни производства Тайваня с жёстким креплением и двойные шарикоподшипники на выходном валу снижают люфты и увеличивают ресурс работы при работе в нагруженных режимах.

Совместимость и монтаж

Стандартный размер корпуса (40.5 × 20.2 × 40 мм, вес 63 г) позволяет встроить сервопривод в большинство вертолётов, багги и авиамоделей. Разъём JR с кабелем длиной 265 мм совместим со стандартными приёмниками. В комплекте идёт полный набор крепёжных деталей: шпильки, рычаги, антивибрационные кольца и винты для быстрого монтажа.

Рабочий диапазон напряжений

Сервопривод рассчитан на работу от 2S LiPo-батареи (7.4 В номинально) и совместим с диапазоном 6.6–7.4 В. При минимальном напряжении 6.6 В скорость снижается до 0.09 сек/60°, однако усилие остаётся достаточным (17.21 кг/см) для основного спектра применений.

Характеристики

• Модель: CLS6322HV
• Рабочее напряжение: 6.6–7.4 В
• Тип мотора: Бесколлекторный (корeless)
• Скорость при 6.6 В: 0.09 сек/60°
• Скорость при 7.4 В: 0.07 сек/60°
• Усилие (момент) при 6.6 В: 17.21 кг/см
• Усилие (момент) при 7.4 В: 21.06 кг/см
• Мёртвая зона: 1 мкс
• Рабочая частота: 1520 мкс / 330 Гц
• Диапазон управления: 120° (пульт), 180° (плата контроллера)

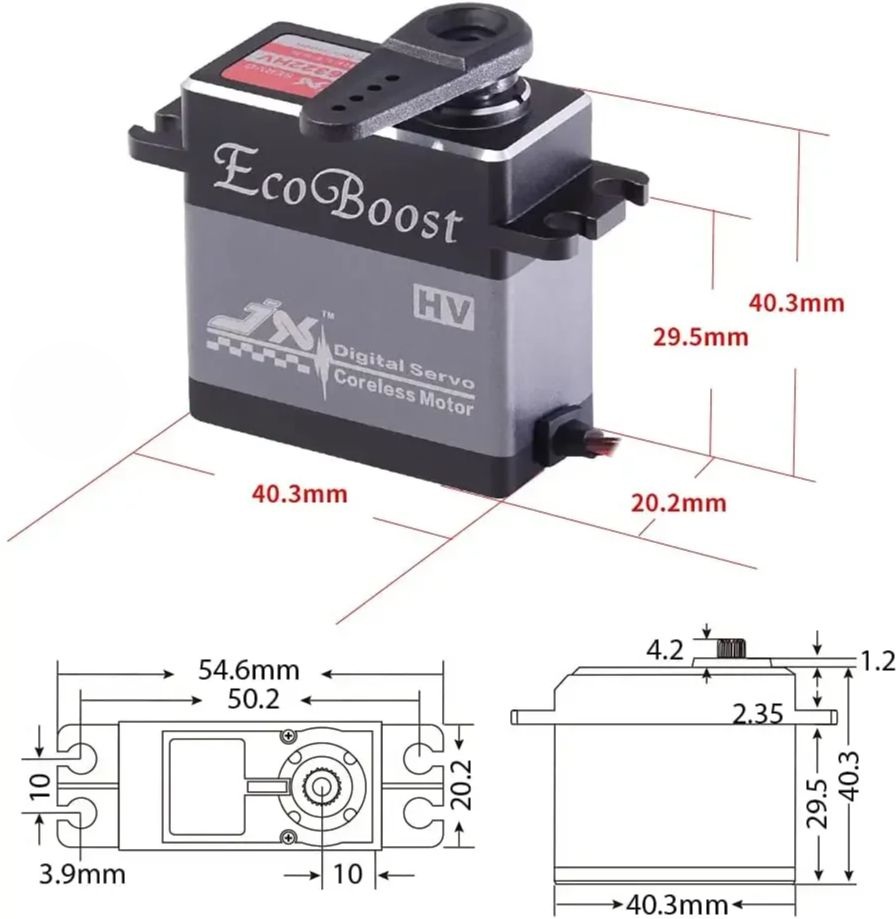

• Размеры: 40.5 × 20.2 × 40 мм
• Вес: 63 г
• Длина провода: 265 мм (разъём JR)
• Цвет провода: коричневый (–) / красный (+) / оранжевый (сигнал)
• Подшипники: 2 шарикоподшипника
• Корпус: CNC-обработанный металл с анодированием
• Металлические шестерни тайваньского производства

Комплект поставки

1. Сервопривод CLS6322HV (1 шт.)

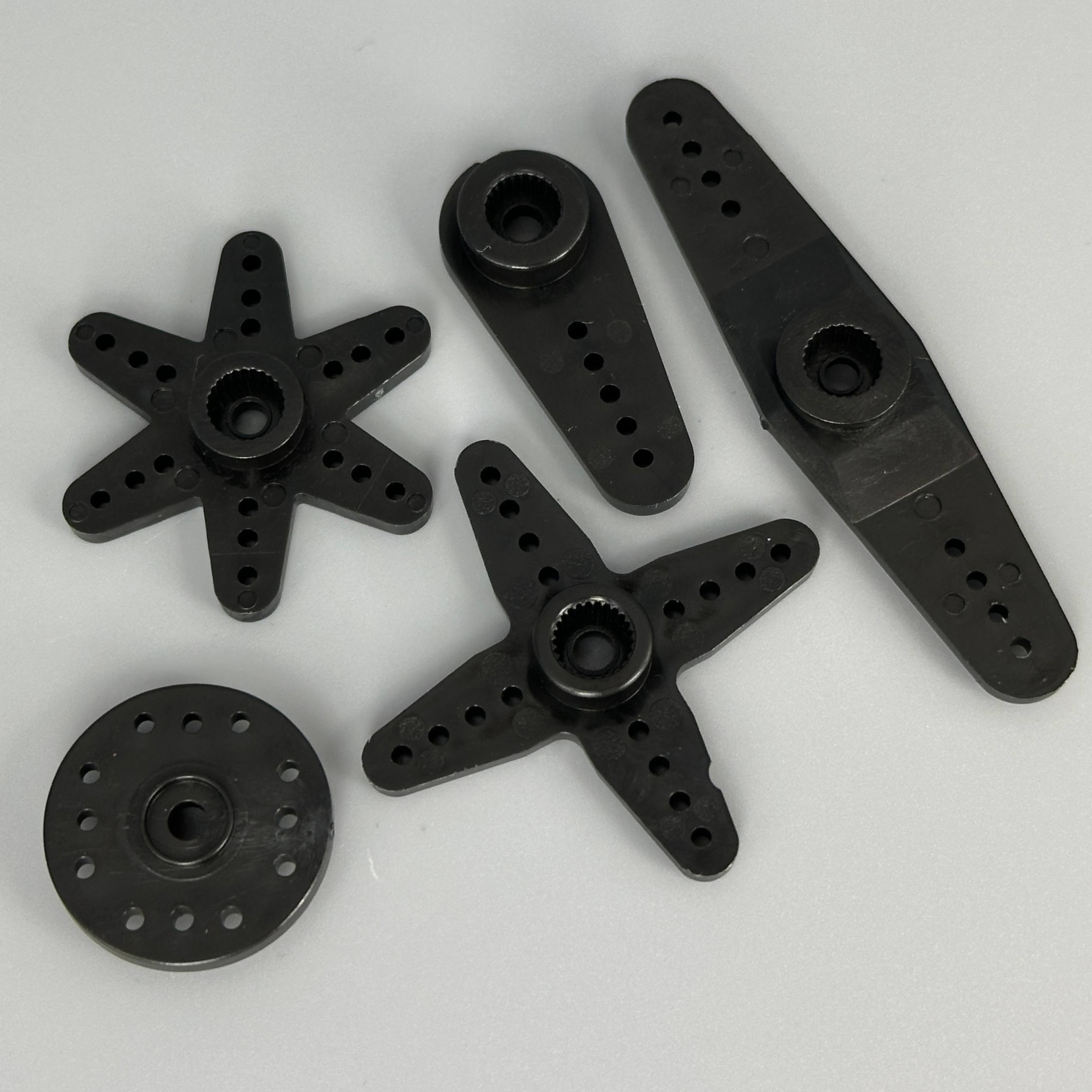

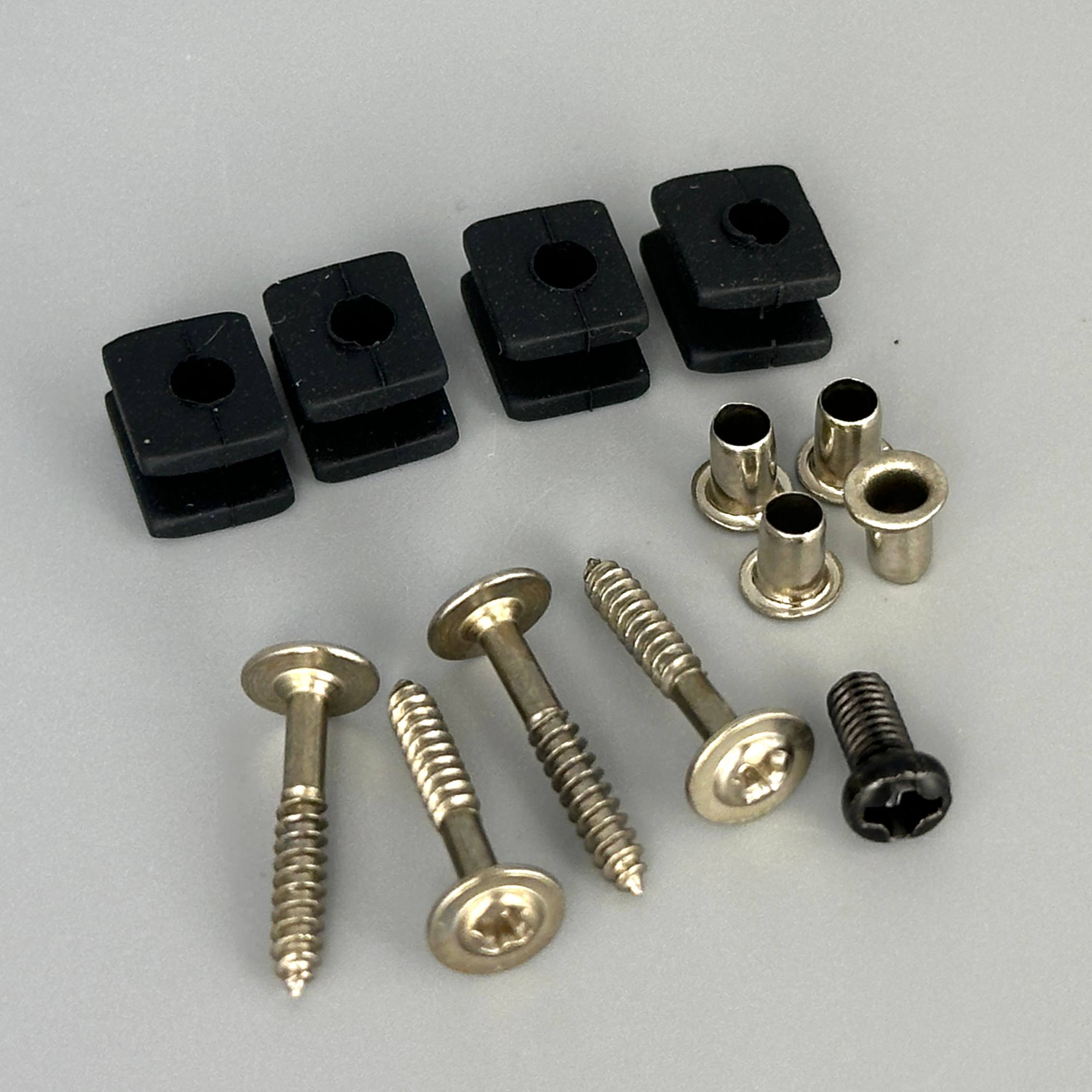

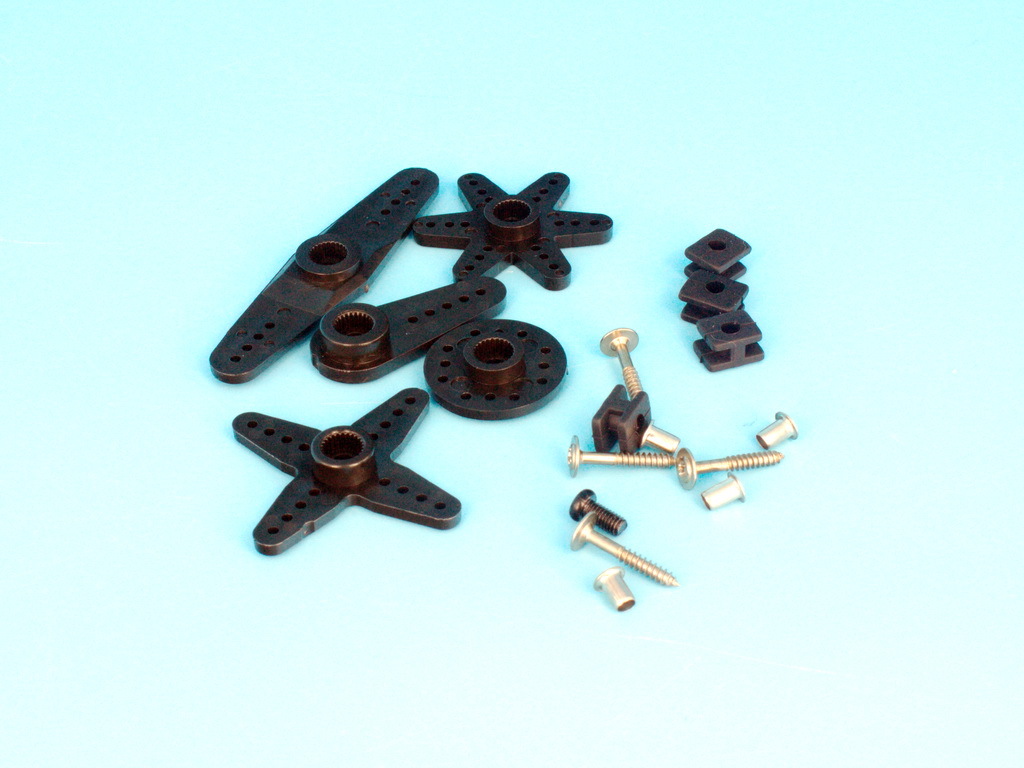

2. Набор деталей крепления (комплект шпилек, рычаги, антивибрационные кольца, медные втулки, винты)
