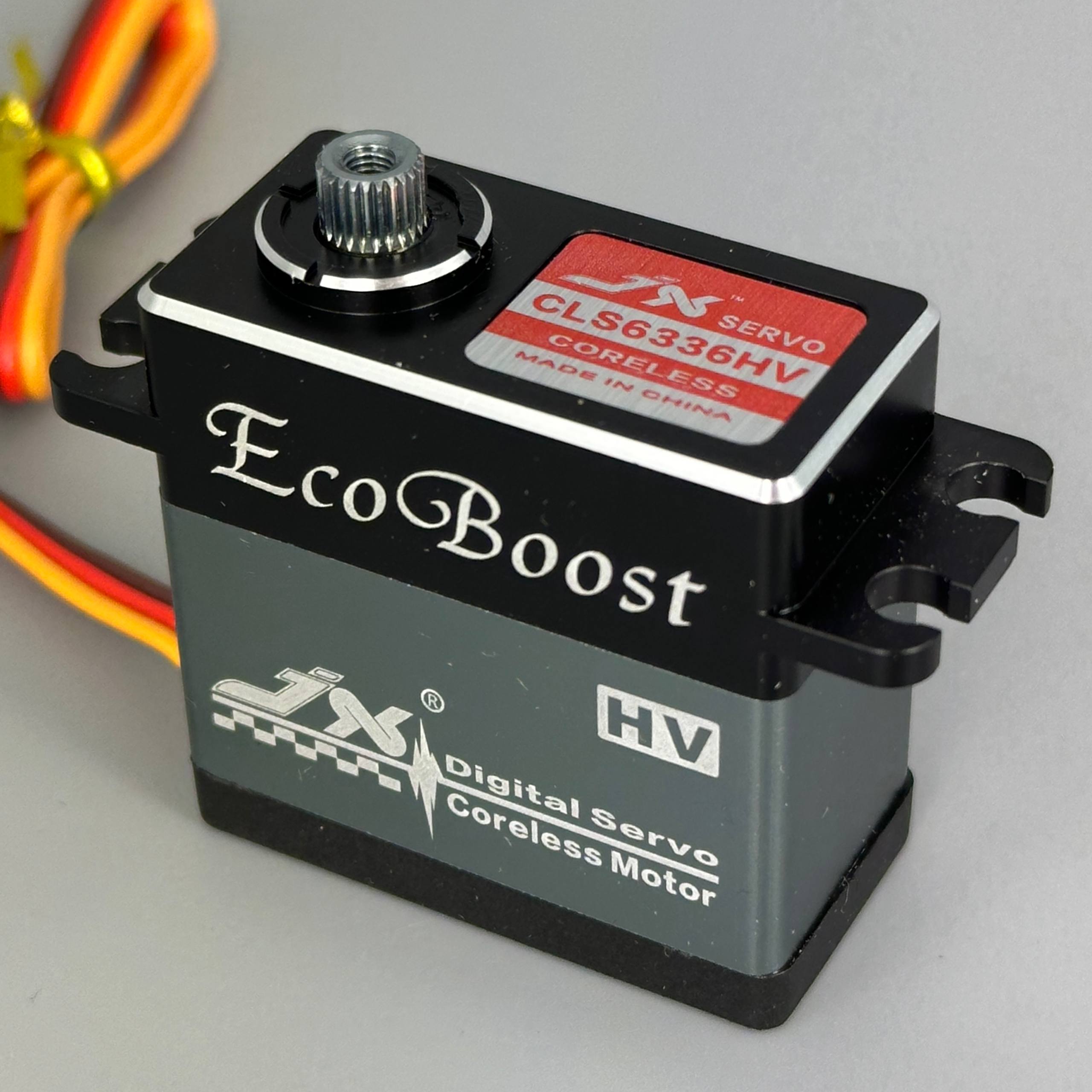

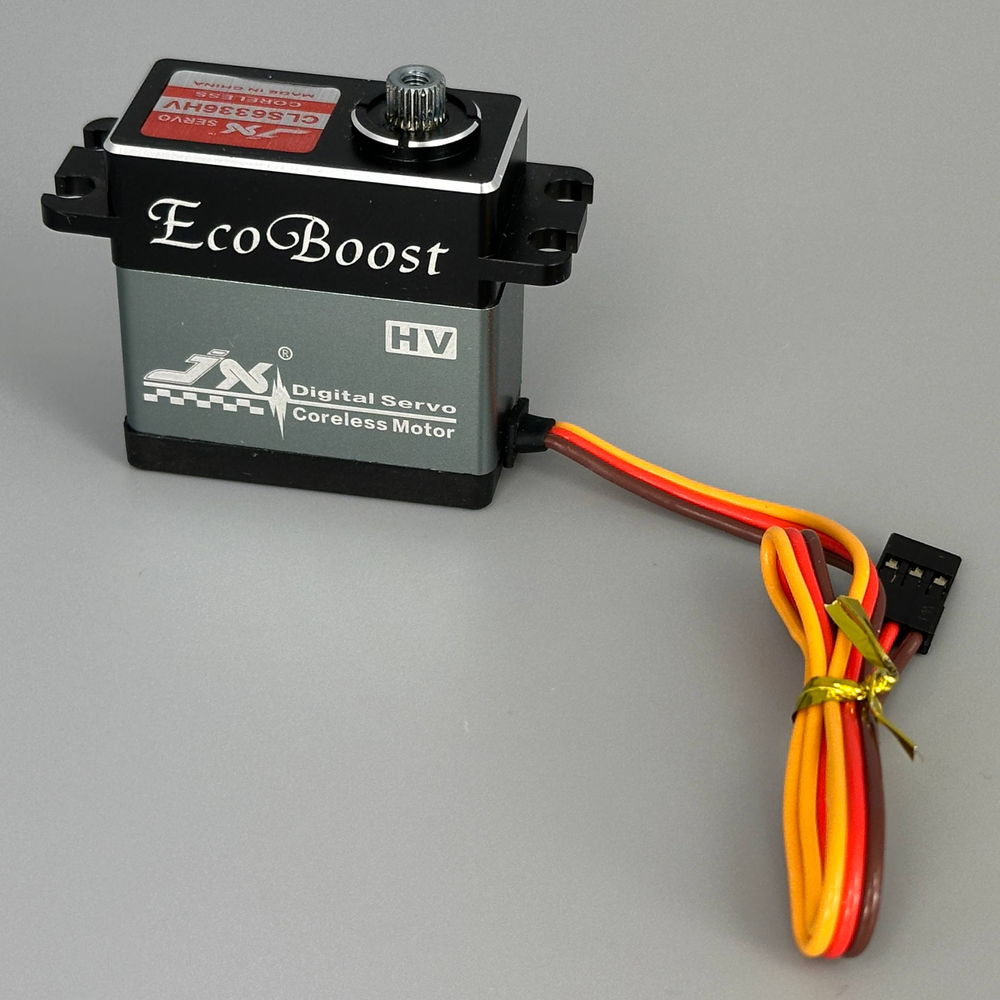

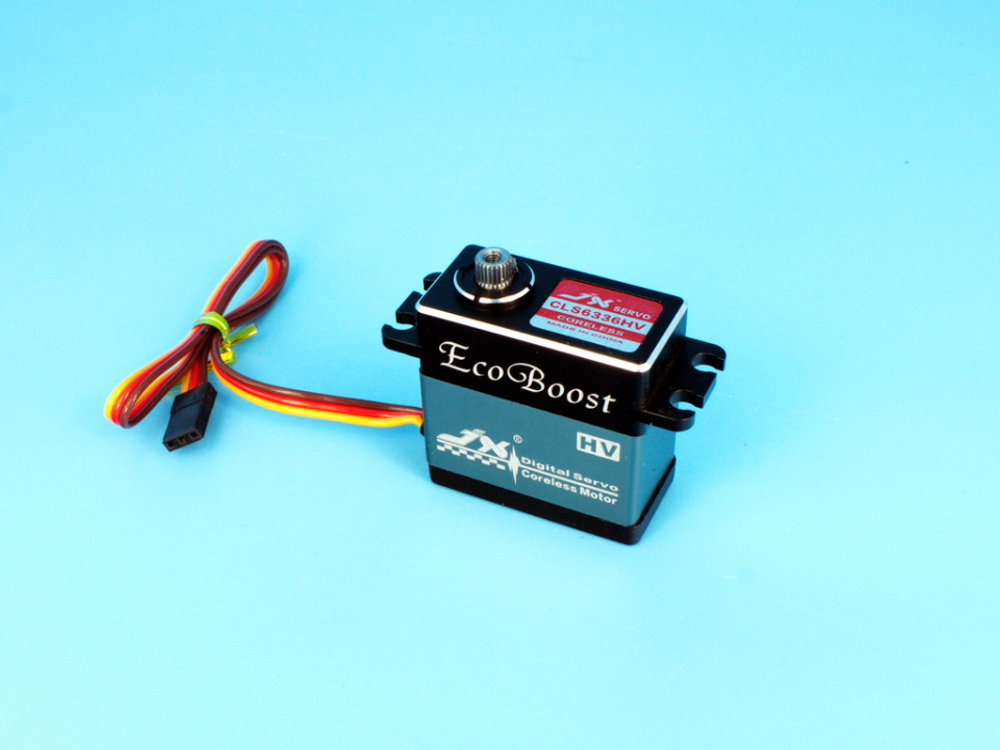

Сервопривод JX Servo CLS6336HV HV Coreless Metal Gear digital

Мощный цифровой сервопривод для задач, требующих высокого крутящего момента

JX CLS6336HV — это цифровой сервопривод стандартного размера с корпусом из алюминия, предназначенный для приложений, где нужны высокий крутящий момент и быстрая скорость отклика. Бесколлекторный мотор (coreless) обеспечивает плавное управление без рывков, а цифровая обработка сигнала позволяет достичь минимальной мёртвой зоны в 1 микросекунду.

Конструкция и надёжность

В сервоприводе установлены высокопрецизионные алюминиевые шестерни тайваньского производства с твёрдой анодировкой для защиты от износа. Выходной вал поддерживается двумя шарикоподшипниками (2BB), что гарантирует долговечность при больших нагрузках. Корпус изготовлен из алюминия с CNC-обработкой — это обеспечивает жёсткость и минимальный вес (всего 63 грамма).

Скорость и усилие на двух напряжениях

При 6.6В сервопривод развивает усилие 27.8 кг/см и скорость 0.14 сек/60°. При повышении питания до 7.4В крутящий момент растёт до 35.6 кг/см, а скорость отклика улучшается до впечатляющих 0.11 сек/60°. Это позволяет выбрать оптимальный режим работы в зависимости от источника питания и требований вашей системы управления.

Применение

Сервопривод подходит для RC-машин (краулеры, багги 1/8 масштаба), вертолётов, роботов-манипуляторов и других систем стабилизации, где критичны надёжность и отсутствие люфта. Цифровой формат управления совместим со стандартными приёмниками на базе протокола PWM, что делает интеграцию простой и универсальной.

Технические параметры

Рабочая частота 330 Гц обеспечивает 330 обновлений позиции в секунду — достаточно для плавного управления и точного позиционирования. Провод длиной 265 мм с разъёмом JR позволяет подключить сервопривод без переходников. Диапазон управления 0–120° универсален для большинства применений.

Характеристики

• Тип: цифровой сервопривод с бесколлекторным (coreless) мотором
• Усилие (крутящий момент) при 6.6В: 27.8 кг/см
• Усилие при 7.4В: 35.6 кг/см
• Скорость отклика при 6.6В: 0.14 сек/60°
• Скорость отклика при 7.4В: 0.11 сек/60°
• Рабочее напряжение: 6.6–7.4В
• Мёртвая зона: 1 мкс
• Рабочая частота: 1520 мкс / 330 Гц
• Диапазон управления: 0–120°
• Вес: 63 г

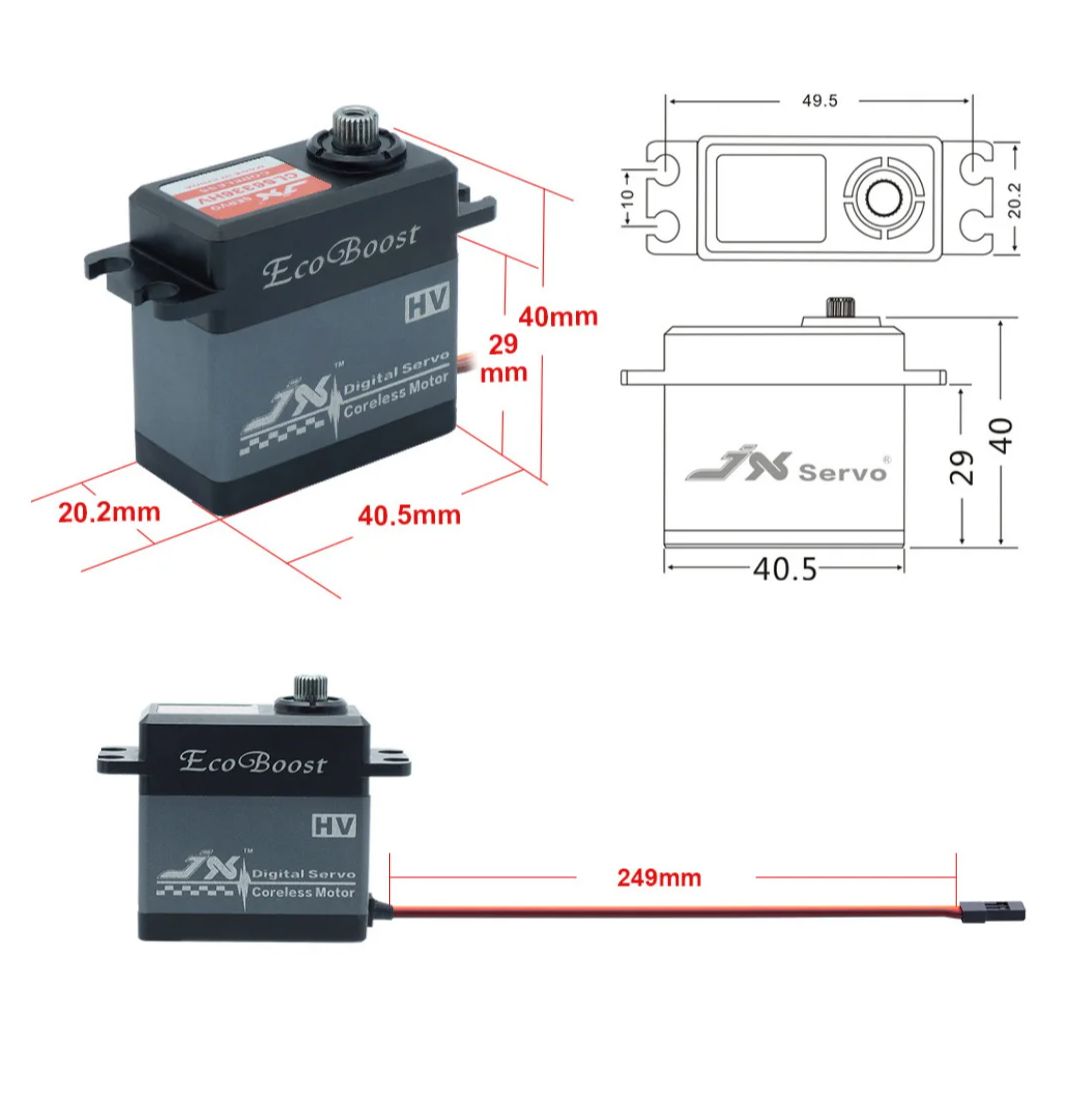

• Размеры: 40.5 × 20.5 × 36 мм

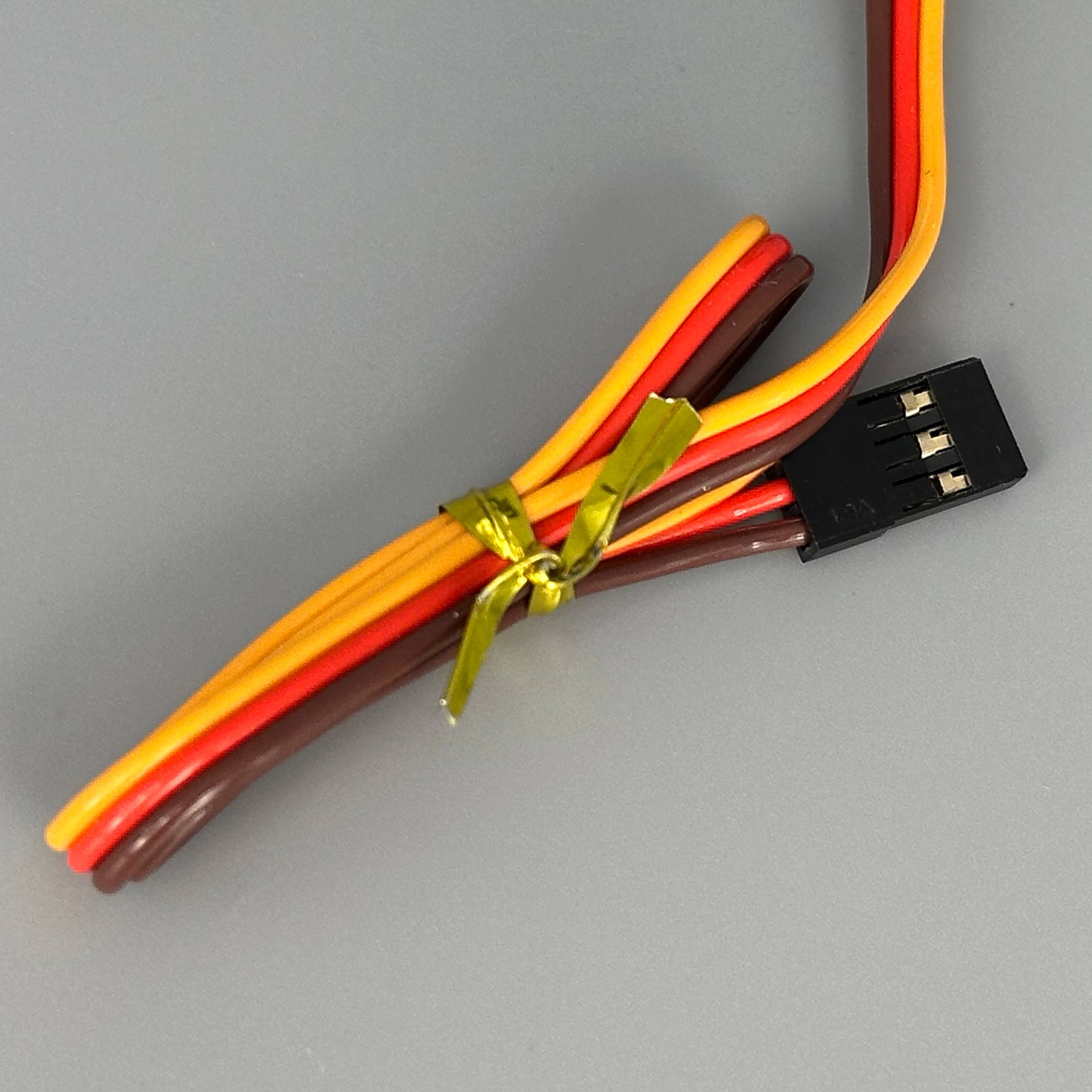

• Длина провода: 265 мм (разъём JR)
• Проводка: коричневый (земля), красный (питание), оранжевый (сигнал)
• Корпус: алюминиевый с CNC-обработкой
• Шестерни: высокопрецизионные алюминиевые из Тайваня с закалкой
• Подшипники: 2 шарикоподшипника (2BB)

Комплект поставки

1. Сервопривод JX Servo CLS6336HV HV (1 шт.)

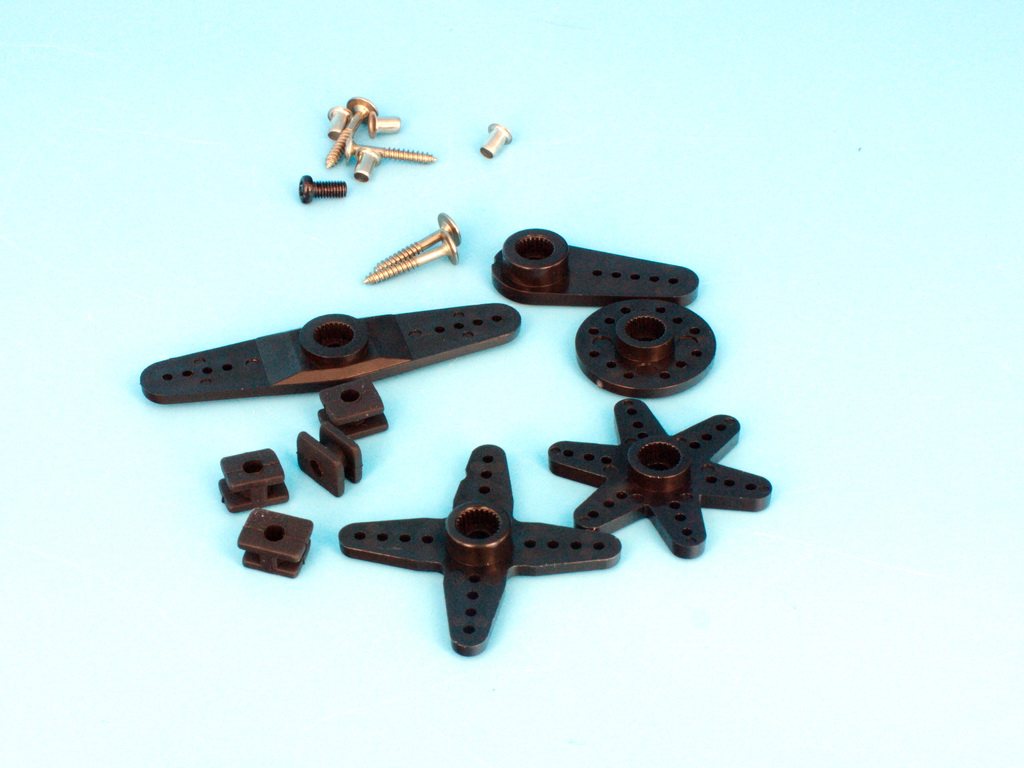

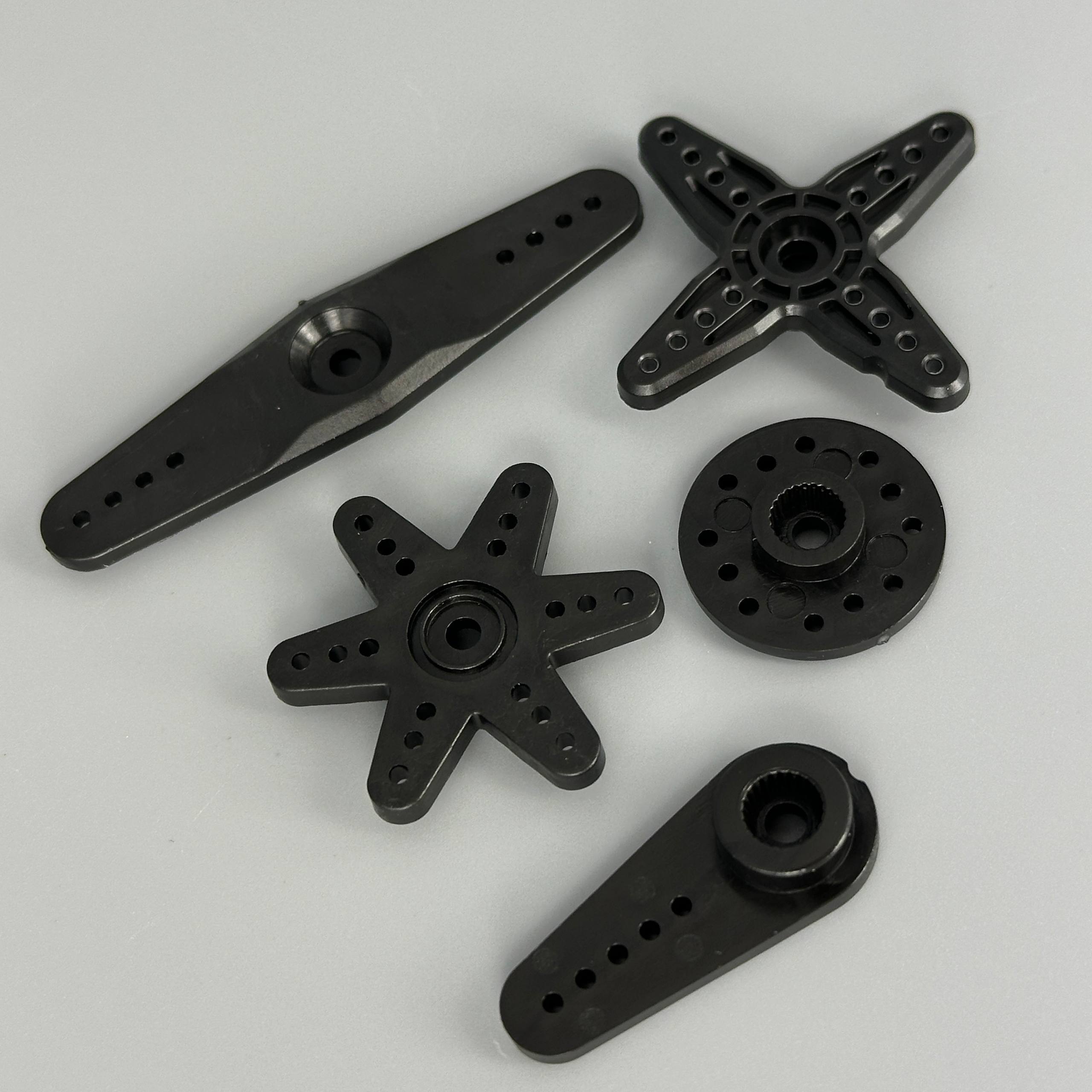

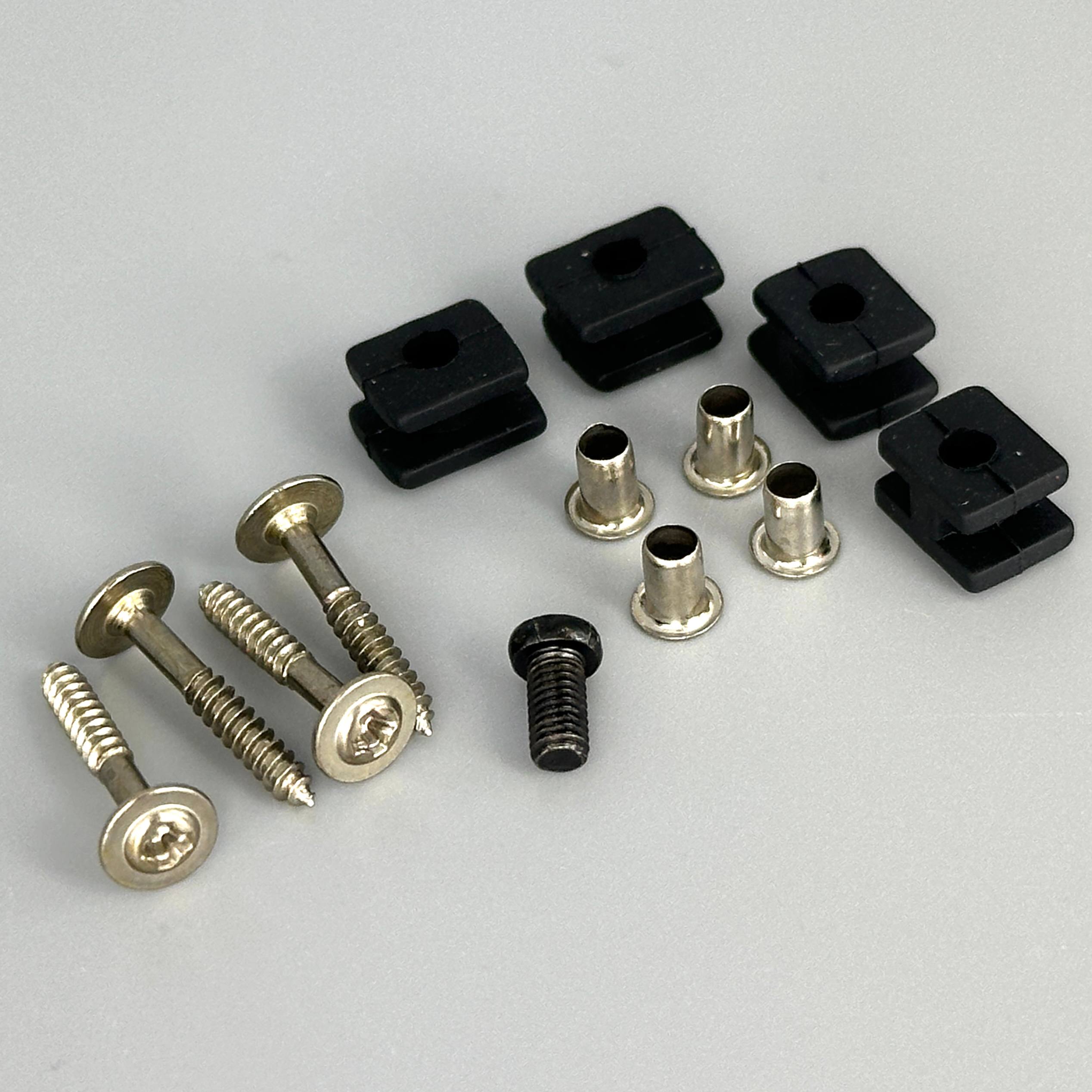

2. Комплект крепёжных деталей и рогов

Сервопривод не является водонепроницаемым, но известны случаи его работоспособности после кратковременного контакта с водой.
