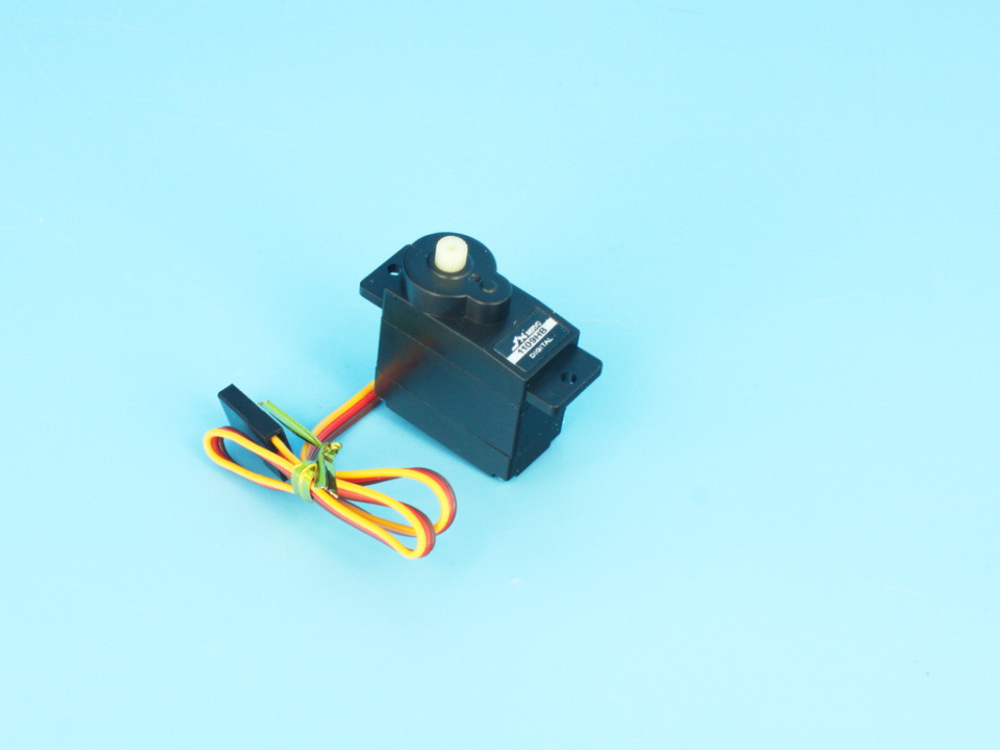

Сервопривод JX Servo PDI-1109HB Plastic Gear digital

Микросервопривод для лёгких моделей

JX PDI-1109HB — компактный цифровой микросервопривод весом всего 9,45 г, предназначенный для небольших РУ-моделей: лёгких планёров, мини-коптеров, 1/18 автомоделей и робототехники. Высокая точность позиционирования и отсутствие заметного дрожания делают его идеальным выбором для приложений, где требуется стабильное управление при минимальном весе.

Мотор с железным сердечником и цифровое управление

Серво оснащена качественным мотором с железным сердечником, обеспечивающим надёжную и стабильную работу. Цифровая схема управления гарантирует точность поддержания заданного положения вала, что критично при управлении рулями летательных аппаратов или сложных механизмов.

Динамические характеристики

На напряжении 4,8 В сервопривод обеспечивает скорость поворота вала 0,09 сек/60° с усилием 1,65 кг/см. При повышении питания до 6,0 В производительность возрастает: скорость улучшается до 0,07 сек/60°, а максимальное усилие достигает 1,89 кг/см. Такое соотношение скорости и момента подходит для управления лёгкими органами управления или исполнительными механизмами в робототехнике.

Конструкция и надёжность

Пластиковый редуктор с высокоточными зубцами (производство Тайвань) обеспечивает плавное движение без люфтов. Алюминиевый корпус и двойные шариковые подшипники гарантируют долгий срок службы даже при интенсивном использовании. Компактные размеры (23,2 × 12 × 25,5 мм) позволяют встраивать серво в стеснённые условия.

Совместимость и установка

Сервопривод оснащена стандартным разъёмом JR и проводом длиной 180 мм, что обеспечивает совместимость с большинством контроллеров RC-моделей и полётных контроллеров дронов. В комплекте поставляются крепёжные детали и пластиковые качалки, необходимые для быстрого монтажа.

Характеристики

• Тип: Цифровой микросервопривод с пластиковым редуктором
• Рабочее напряжение: 4,8–6,0 В
• Скорость (4,8 В): 0,09 сек/60°
• Скорость (6,0 В): 0,07 сек/60°
• Усилие на валу (4,8 В): 1,65 кг/см
• Усилие на валу (6,0 В): 1,89 кг/см
• Вес: 9,45 гр
• Размеры: 23,2 × 12 × 25,5 мм
• Тип мотора: Железный сердечник
• Разъём: JR стандарт
• Длина провода: 180 мм

Комплект поставки

1. Цифровой сервопривод JX PDI-1109HB

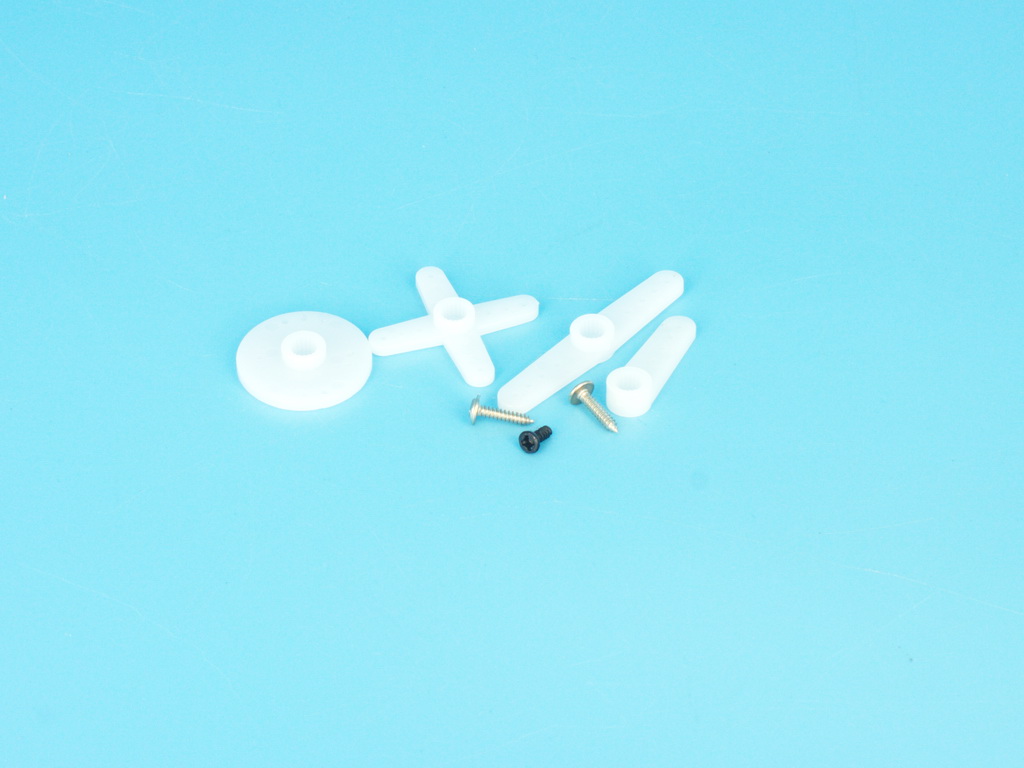

2. Комплект деталей крепежа и качалок

Внимание: сервопривод требует питания от стабилизированного источника напряжения 4,8–6,0 В постоянного тока. Проверьте полярность перед подключением.
