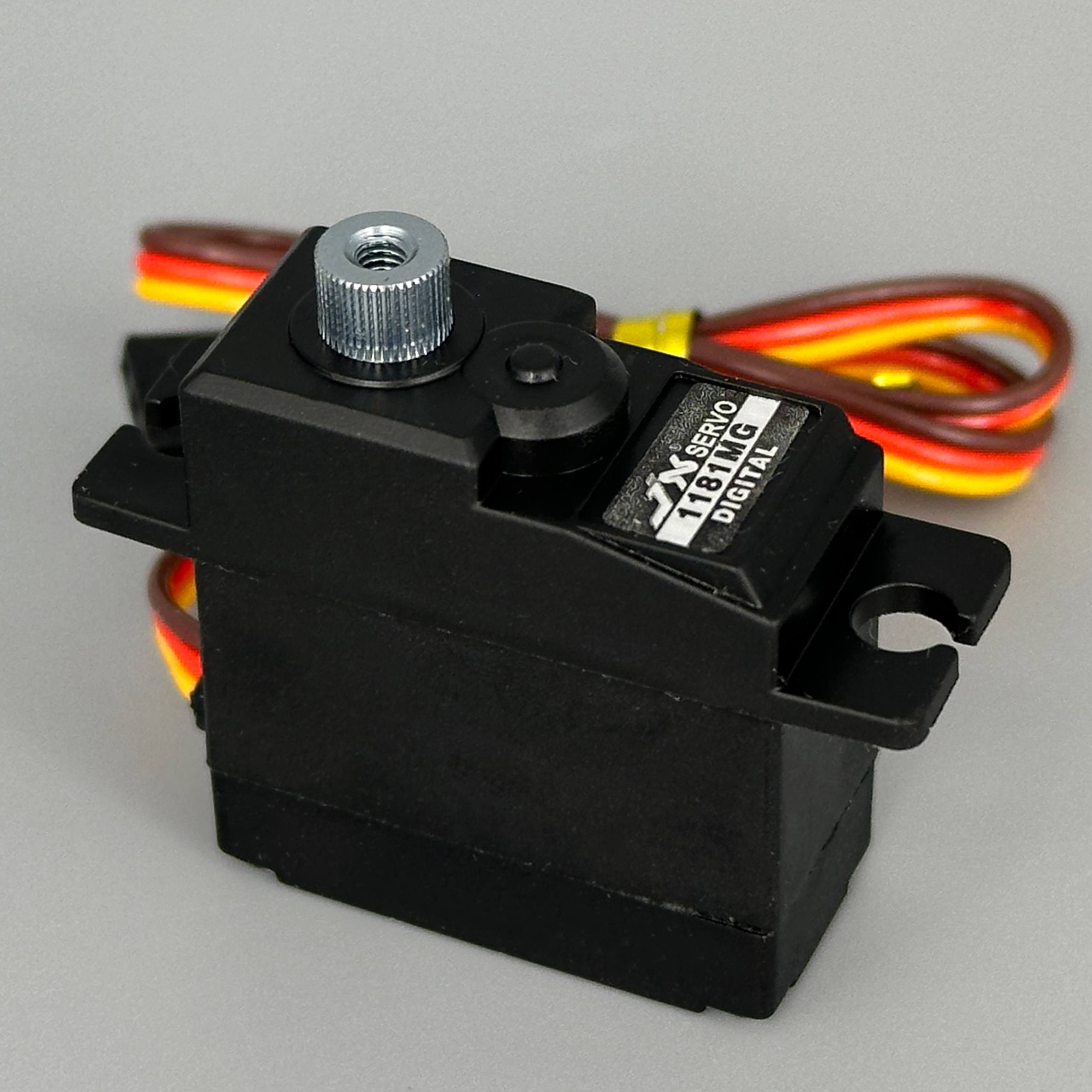

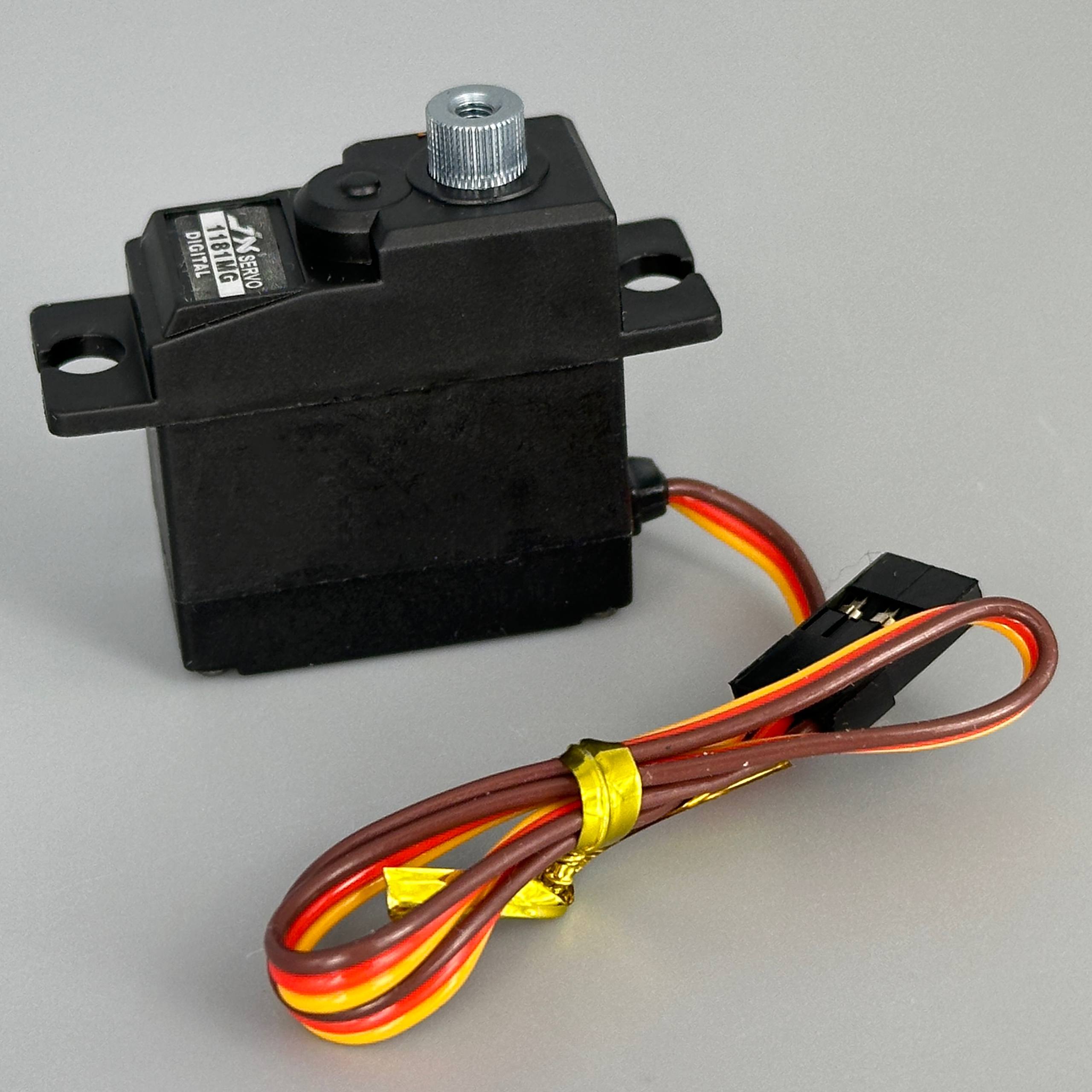

Компактный цифровой сервопривод для лёгких RC-моделей
JX PDI-1181MG — это микросервопривод, спроектированный для масштабных RC-автомоделей, вертолётов и самолётов. Благодаря малому весу (17,5 г) и высокой точности позиционирования, он идеален для туристических моделей, микро-дронов и любых лёгких летательных аппаратов, где каждый грамм имеет значение.
Высокоточное управление на цифровой базе
Цифровая архитектура сервопривода обеспечивает точность позиционирования в 2 мкс и частоту обновления 300 Гц, что гарантирует плавное, без рывков управление. В отличие от аналоговых сервов, цифровой контроллер компенсирует помехи и обеспечивает стабильный отклик на управляющие сигналы.
Металлический редуктор и надёжный мотор
Металлические шестерни из анодированного алюминия выдерживают нагрузки лучше, чем пластиковые аналоги. При 6,0V сервопривод развивает крутящий момент 3,5 кг·см и скорость отклика 0,11 сек/60°, что позволяет быстро реагировать на команды пилота и стабилизировать модель в полёте.
Гибкое напряжение питания
Работает в диапазоне 4,8–6,0V, что позволяет использовать его как с 2S LiPo (8,4V после регулятора), так и с NiMH батареями. На повышенном напряжении (6,0V) производительность растёт: скорость ускоряется с 0,13 до 0,11 сек/60°, а момент увеличивается с 3,0 до 3,5 кг·см.
Применение
Серв оориентирован на WPL (серии B, C, D) и совместим с WLtoys 144001, 124016–124019, а также Traxxas 1/16 Slash и E-Revo. Подходит для стандартных RC-приёмников с JR-разъёмом и PWM-выходом.

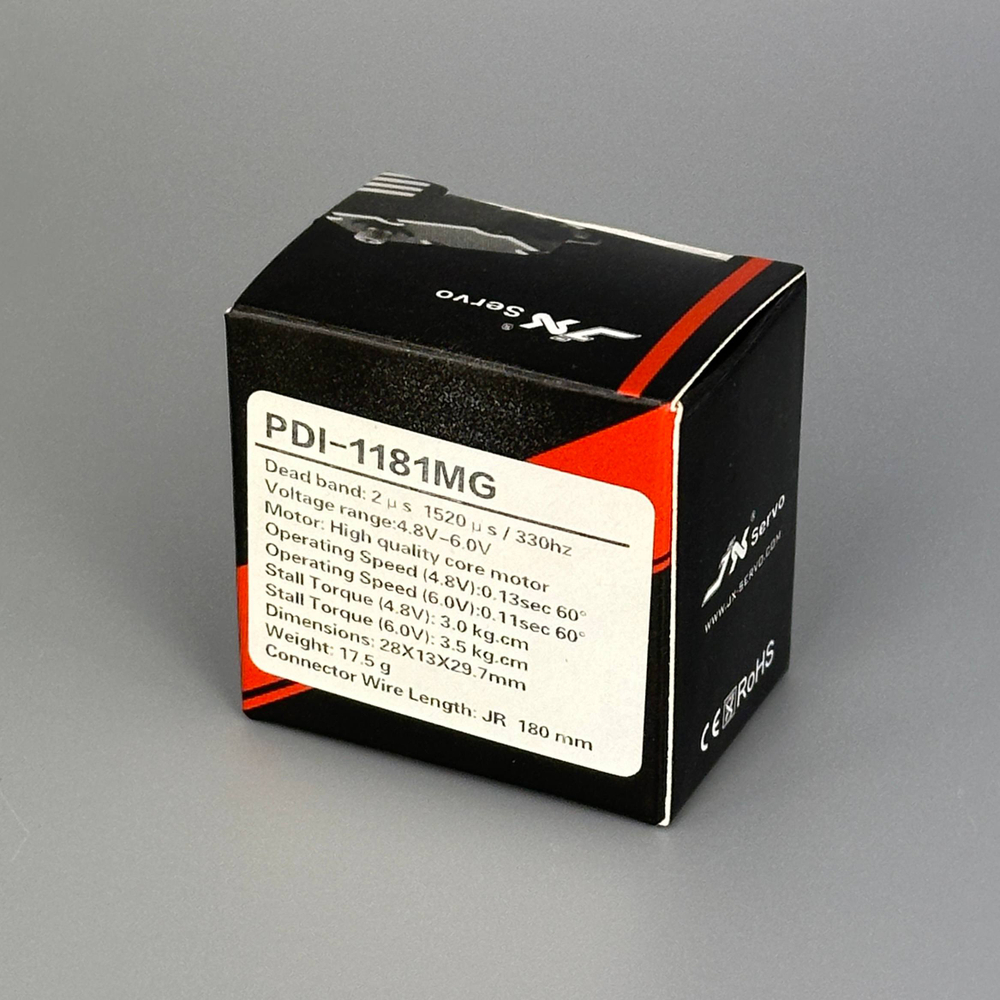

Характеристики
- Тип: цифровой сервопривод с коллекторным мотором
- Редуктор: металлический (высокопрочный анодированный алюминий)
- Скорость: 0,13 сек/60° при 4,8V; 0,11 сек/60° при 6,0V
- Крутящий момент: 3,0 кг·см при 4,8V; 3,5 кг·см при 6,0V
- Рабочее напряжение: 4,8–6,0V DC
- Размеры: 28 × 13 × 29,7 мм
- Вес: 17,5 г
- Мертвый диапазон: 2 мкс
- Рабочая частота: 1520 мкс / 300 Гц
- Угол поворота: 90–120°
- Время отклика: 0,5–2,5 мс

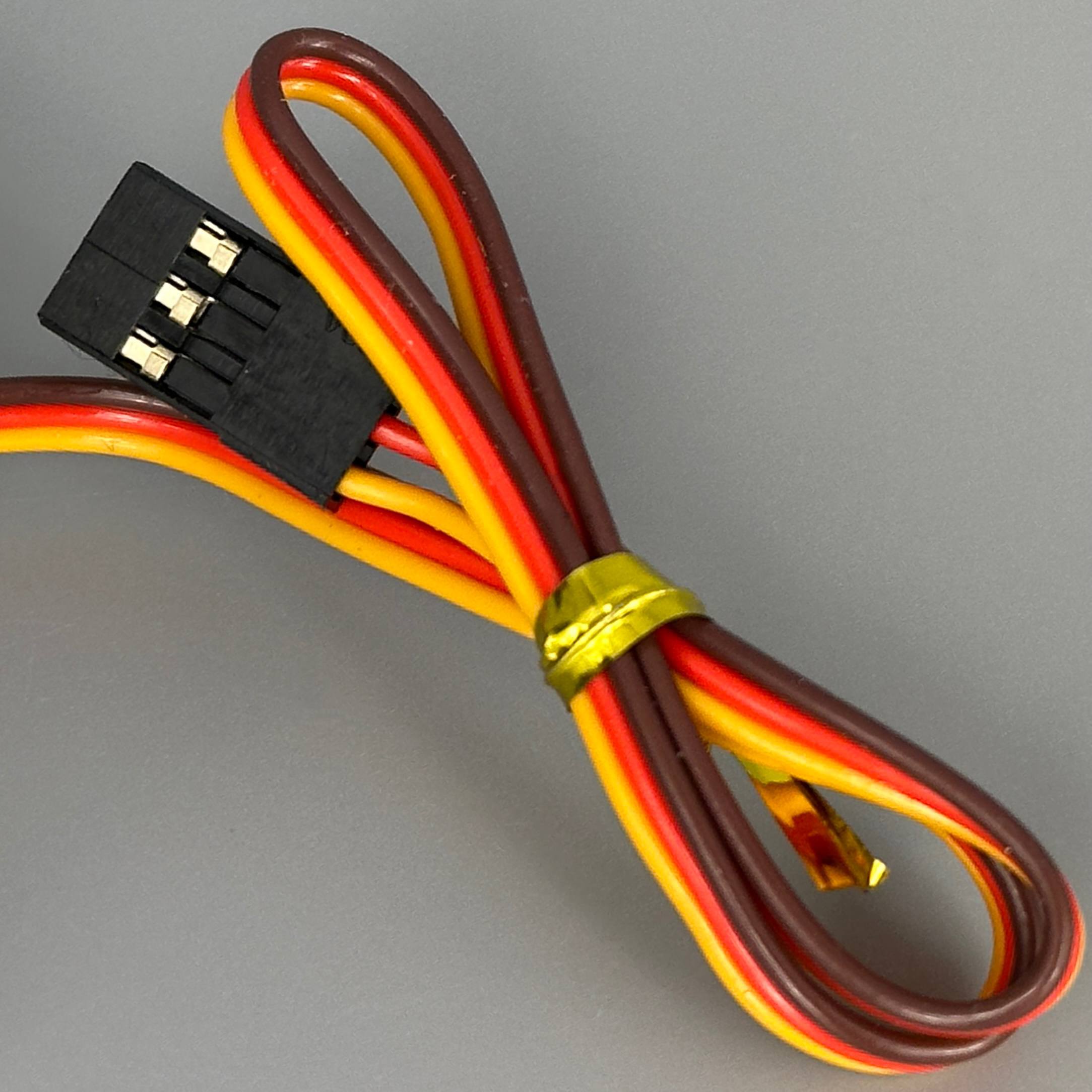

- Коннектор: JR (кабель 180 мм)
Комплект поставки
- Цифровой сервопривод JX PDI-1181MG

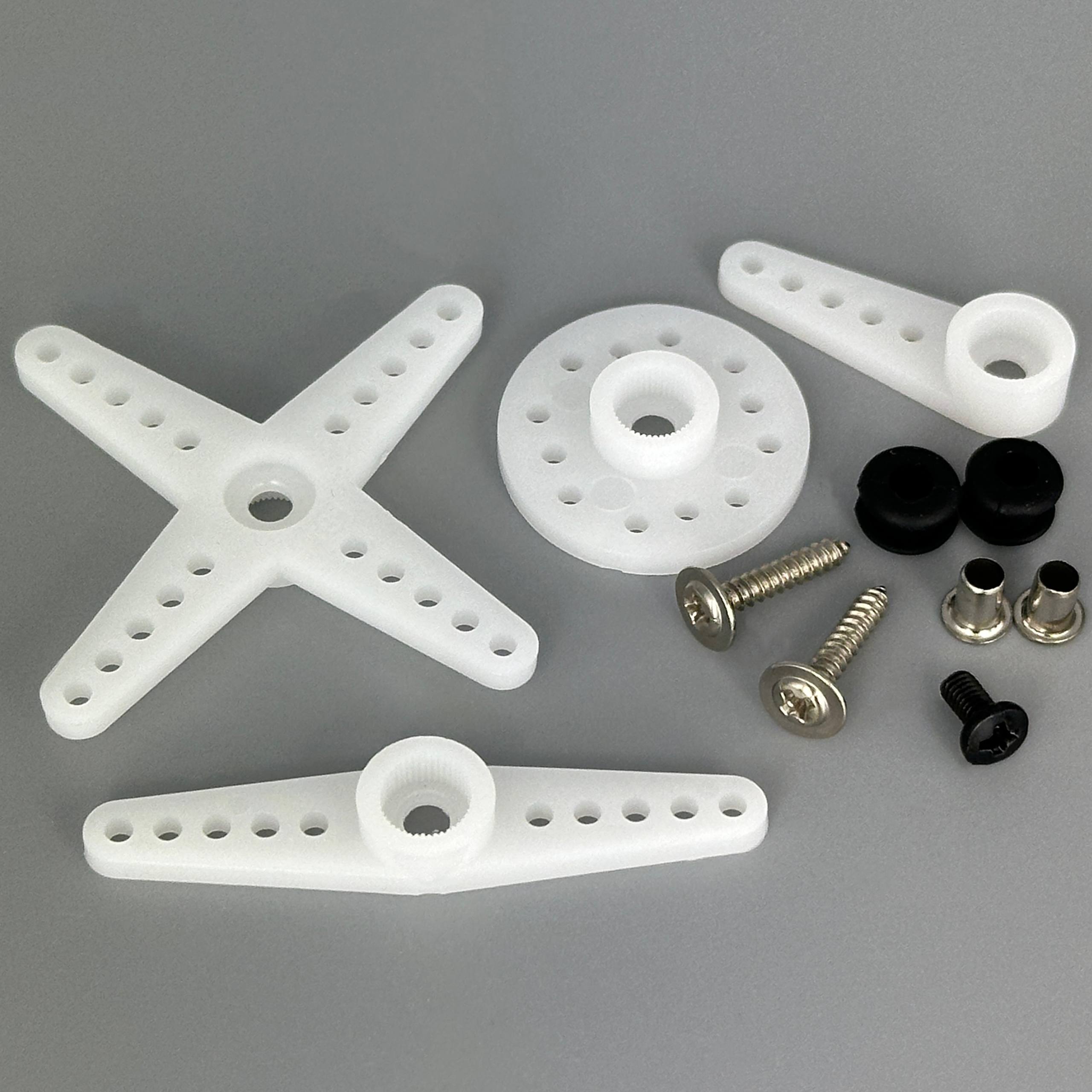

- 4 качалки (рычаги управления)
- Комплект крепежных болтов
Совместим со стандартными RC-приёмниками, использующими PWM-сигналы. Проверьте полярность подключения питания перед установкой.
