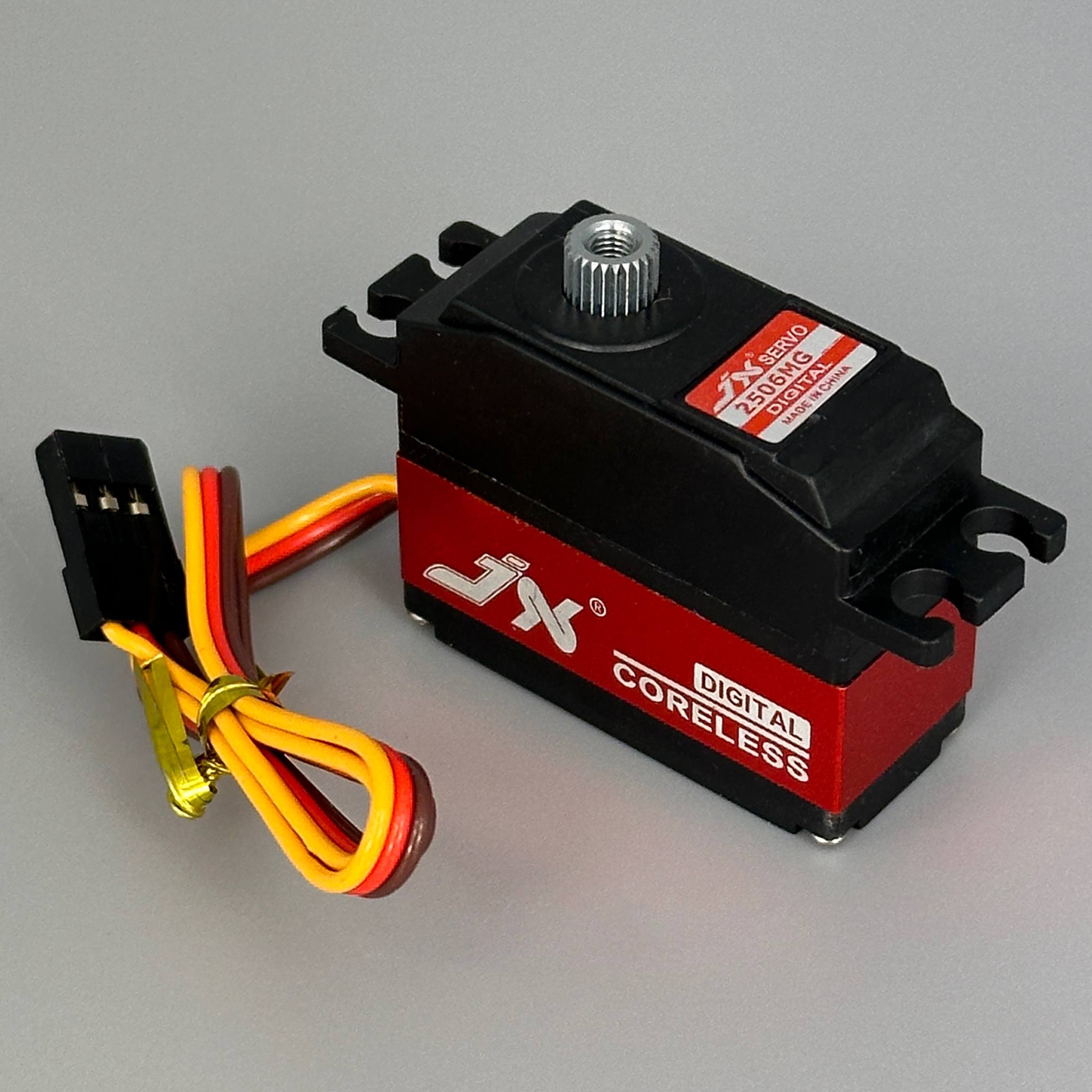

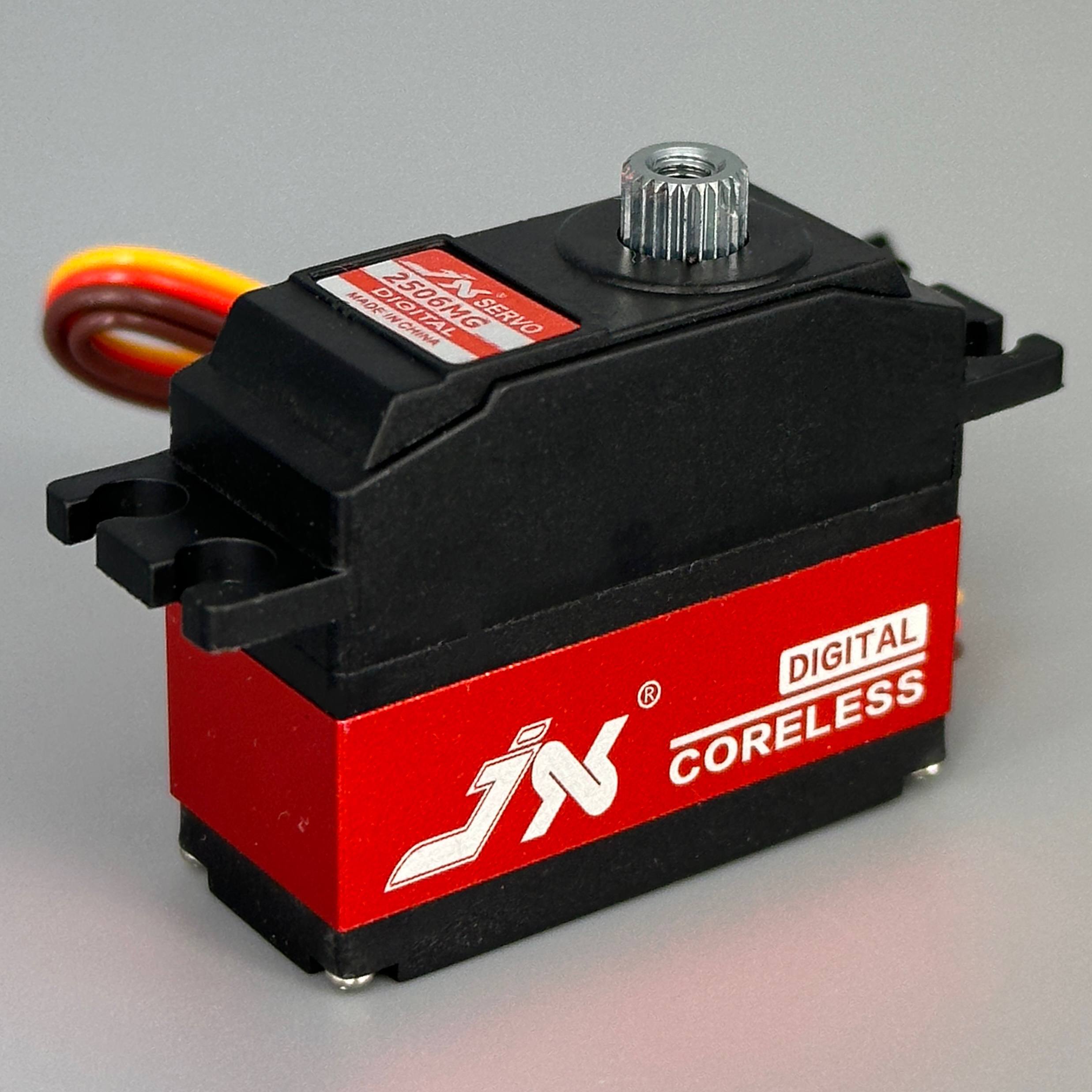

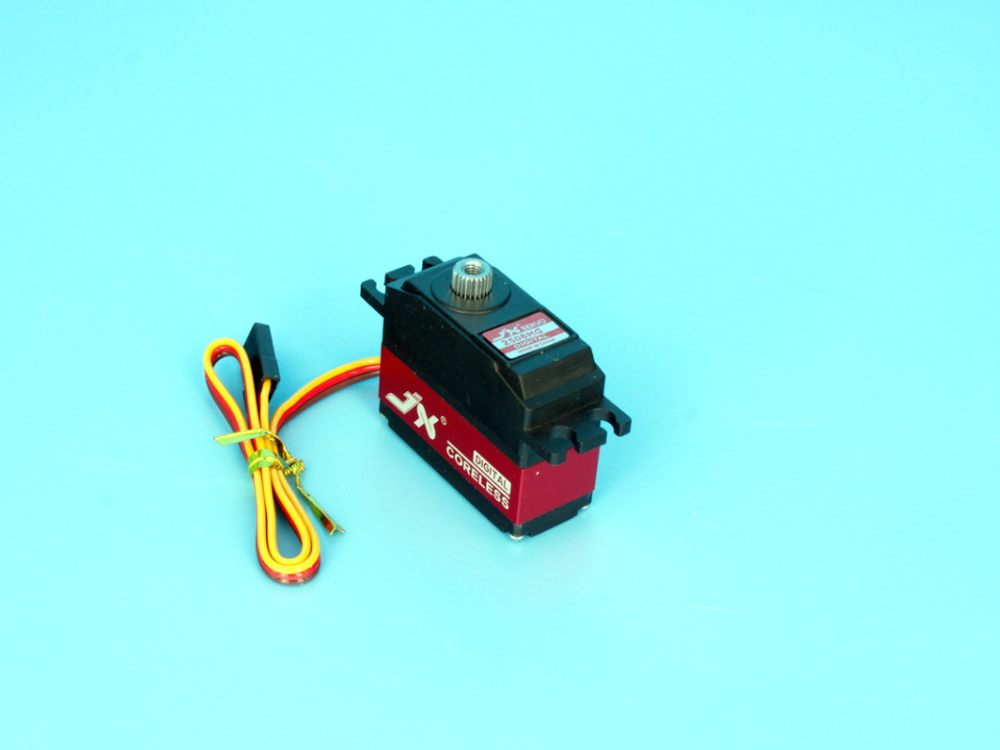

Сервопривод JX Servo PDI-2506MG Metal Gear digital

Цифровой сервопривод с металлическим редуктором для микродронов и малых вертолётов

JX Servo PDI-2506MG — это компактный цифровой сервопривод весом всего 26 г, спроектированный для FPV-моделей, небольших вертолётов 450–500-го размера и飛wing-летательных аппаратов. Бесколлекторный двигатель и полностью металлический редуктор обеспечивают надёжность и высокую скорость отклика без значительного утяжеления конструкции.

Динамика и усилие

На номинальном напряжении 4,8 В сервопривод развивает усилие 5,3 кг/см и отклоняется на 60° за 0,11 сек. При повышении до 6,0 В характеристики улучшаются: усилие возрастает до 6,6 кг/см, скорость ускоряется до 0,09 сек/60°. Мёртвая зона в 1 мкс гарантирует чёткое позиционирование без паразитных колебаний.

Конструкция и надёжность

Корпус выполнен из алюминия с ЧПУ обработкой, герметичен для защиты от грязи и влаги. Редуктор сделан из высокопрочного алюминия тайваньского производства с твёрдым анодированием — это стандарт качества для микросервоприводов. Двойной шарикоподшипник снижает люфт и продлевает ресурс.

Совместимость и монтаж

Провод длиной 180 мм заканчивается стандартным разъёмом JR, что позволяет подключать сервопривод к любому цифровому полётному контроллеру. Компактные размеры (36 × 15 × 32,4 мм) легко встраиваются в тесные отсеки фюзеляжа микромоделей.

Применение

Идеален для управления поверхностями ориентации малых вертолётов (свашплата, хвостовой винт), руля высоты и элеронов летательных аппаратов масштаба 450–500, а также для робототехники и моделей, требующих высокого быстродействия при минимальном весе.

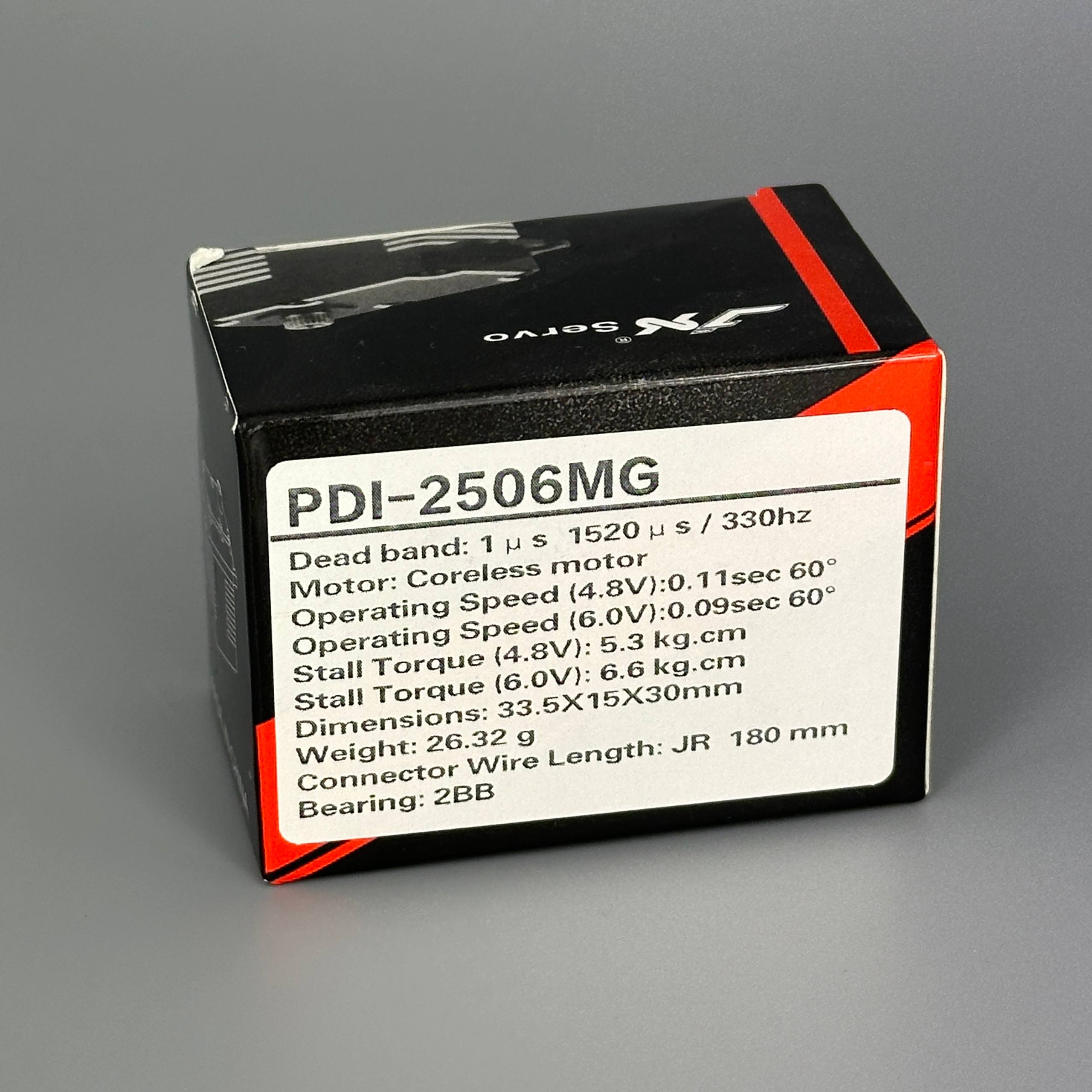

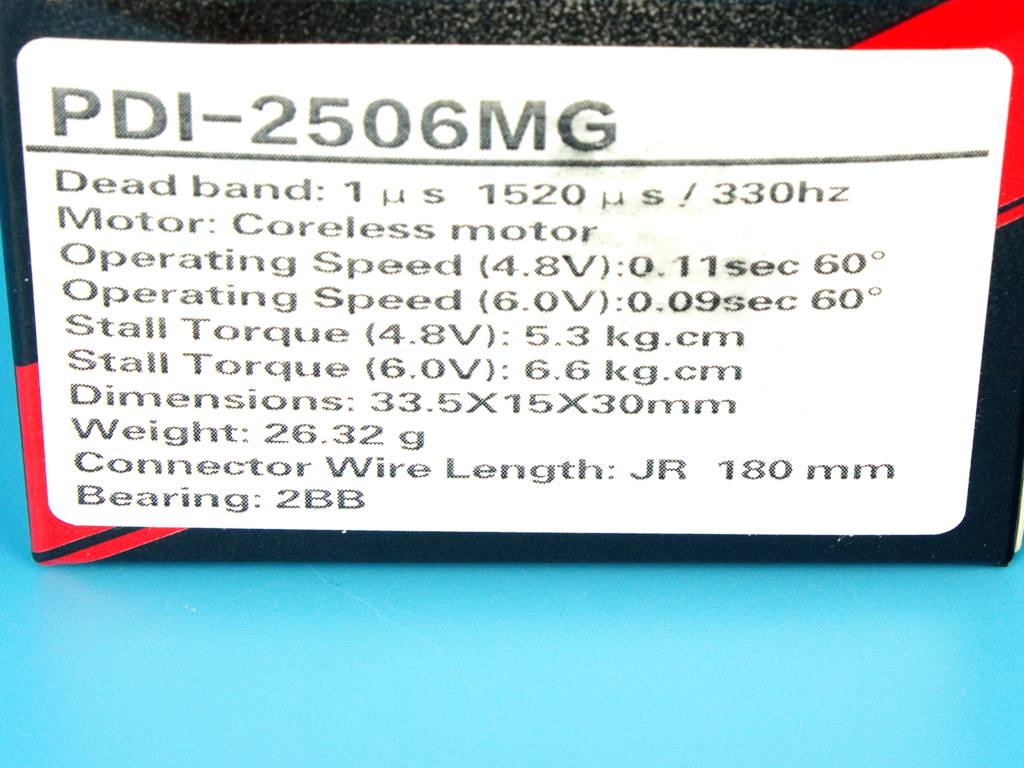

Характеристики

• Тип мотора: Бесколлекторный (coreless)
• Рабочее напряжение: 4,8–6 В
• Мёртвая зона: 1 мкс
• Рабочая частота: 1520 мкс / 330 Гц
• Скорость срабатывания (4,8 В): 0,11 сек/60°
• Скорость срабатывания (6,0 В): 0,09 сек/60°
• Усилие (4,8 В): 5,3 кг/см
• Усилие (6,0 В): 6,6 кг/см
• Вес: 26,32 г

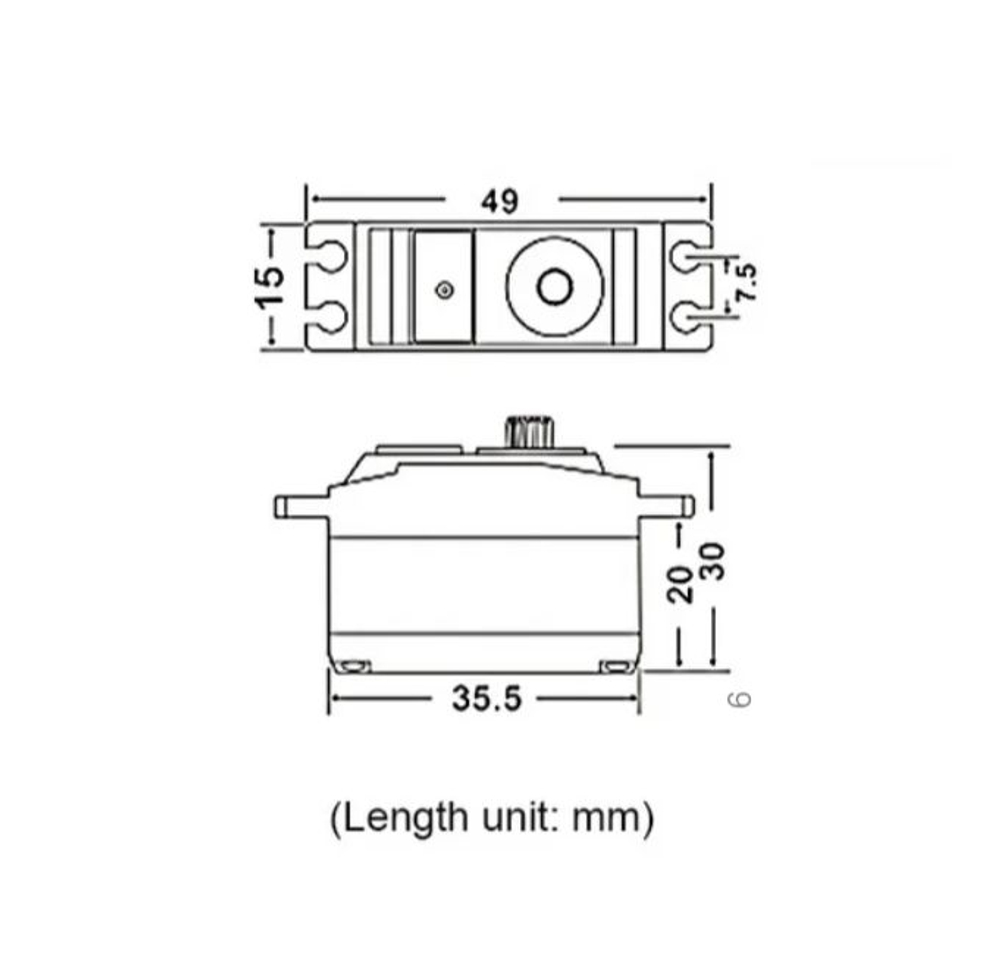

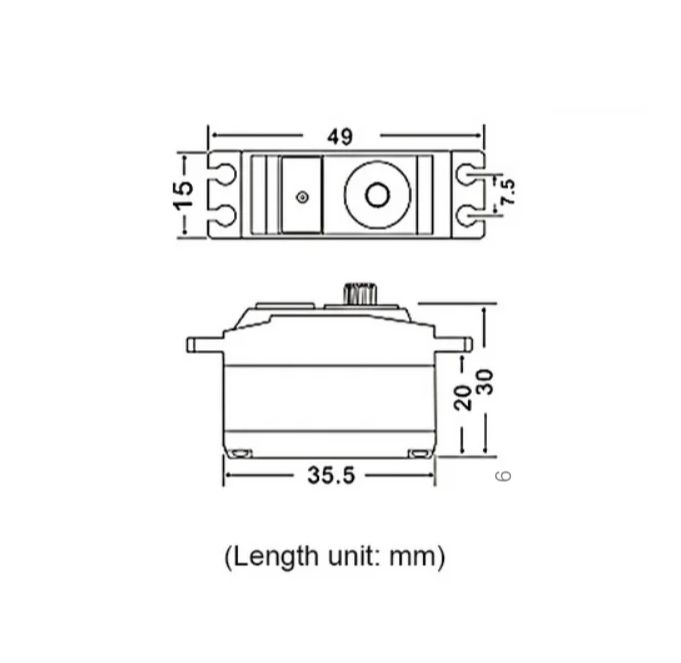

• Размеры: 36 × 15 × 32,4 мм

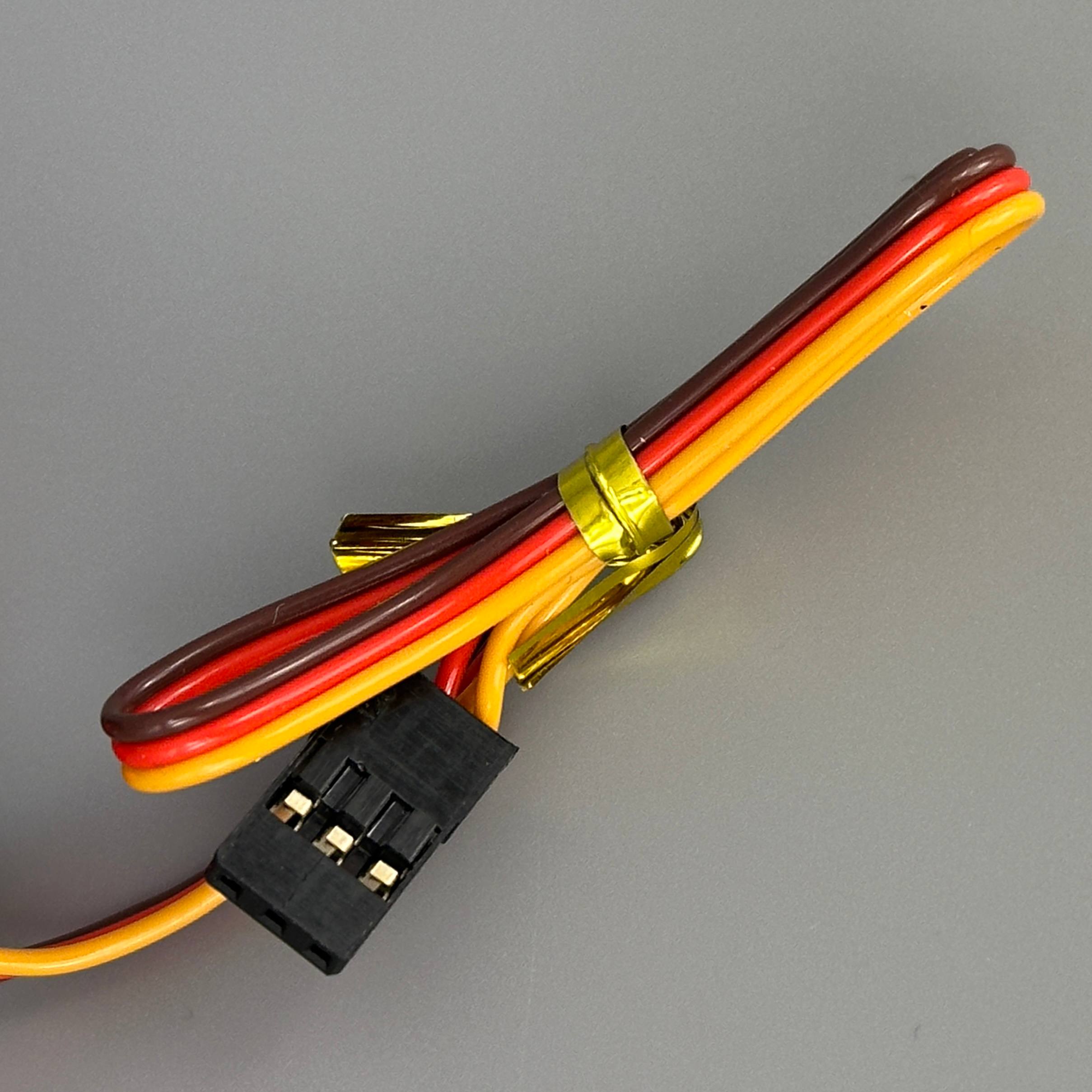

• Длина провода: 180 мм (разъём JR)
• Подшипники: Двойной шарикоподшипник (2BB)
• Редуктор: Металлический, тайваньского производства с твердым анодированием
• Корпус: ЧПУ из алюминия, герметичный

Комплект поставки

1. Цифровой сервопривод JX PDI-2506MG

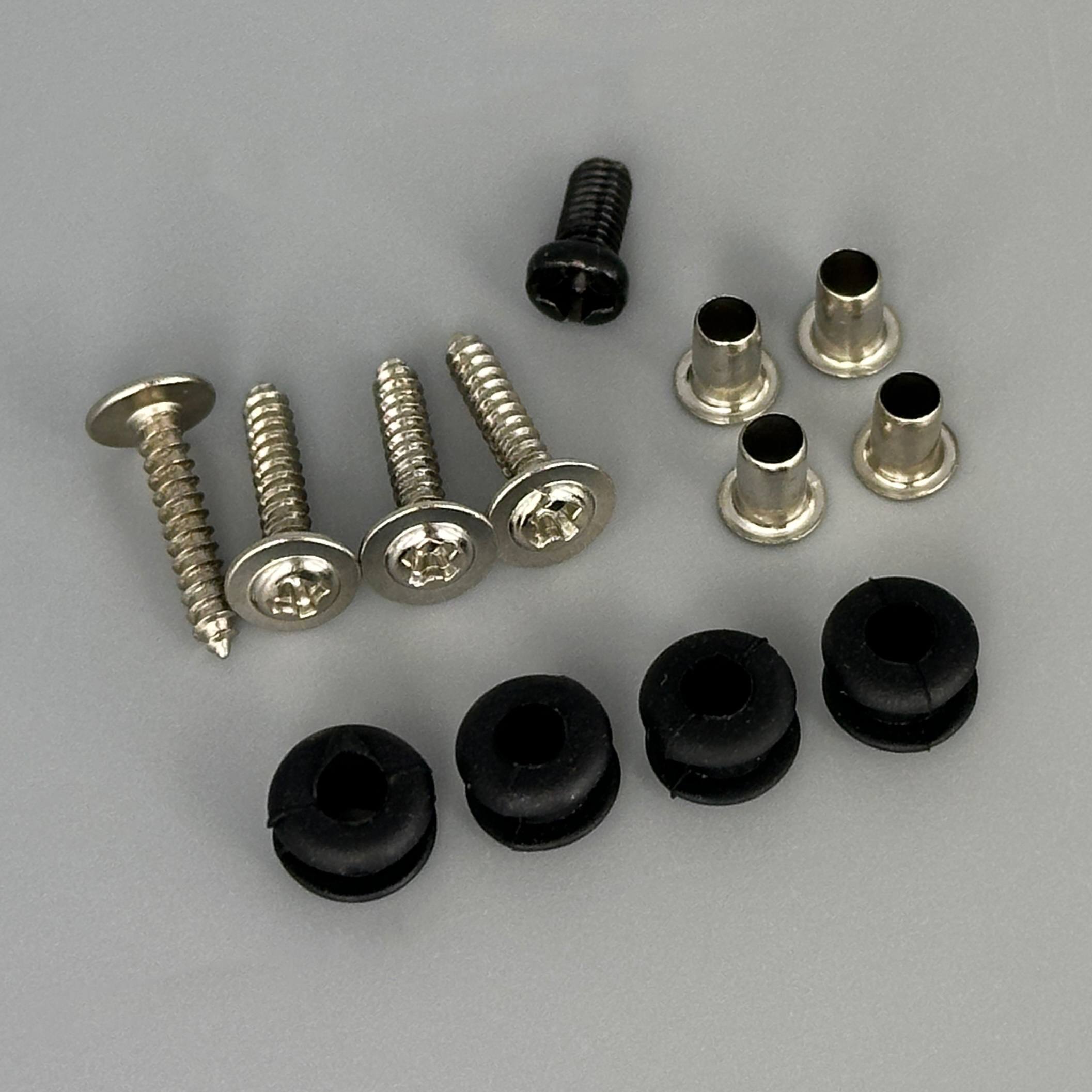

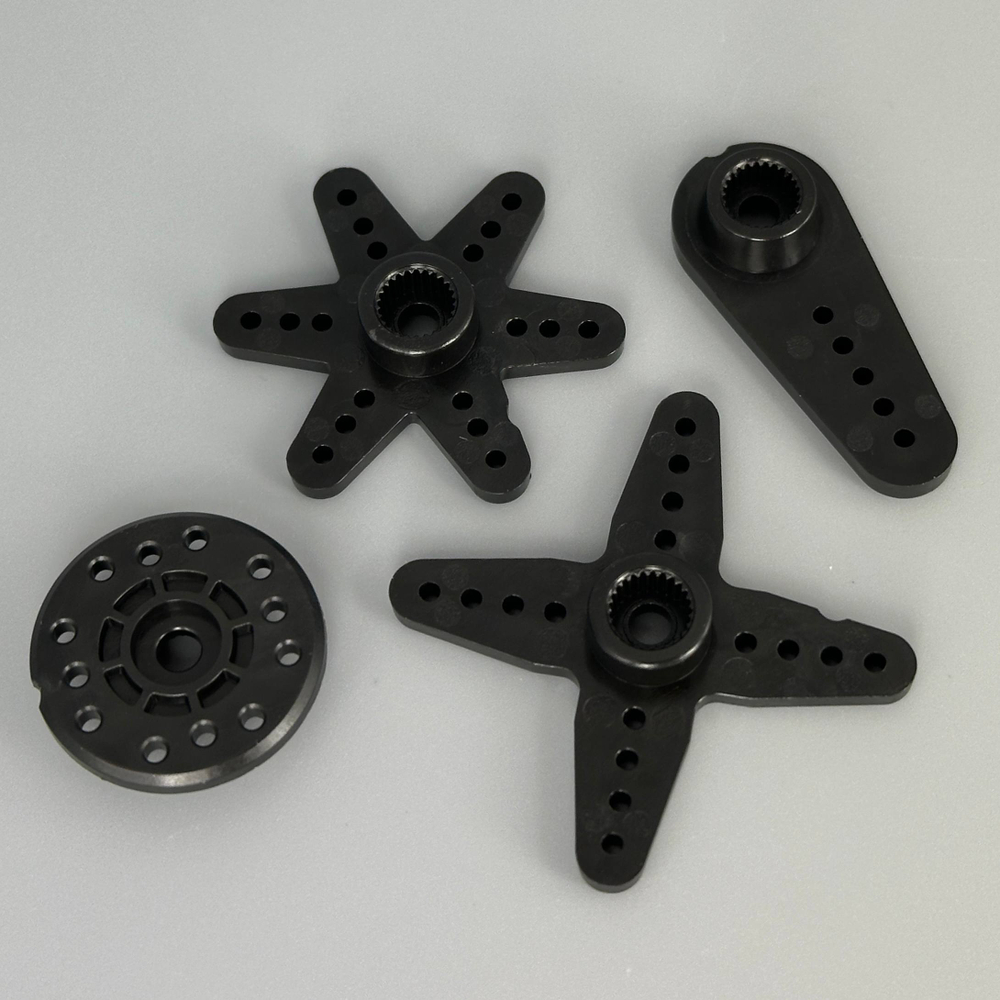

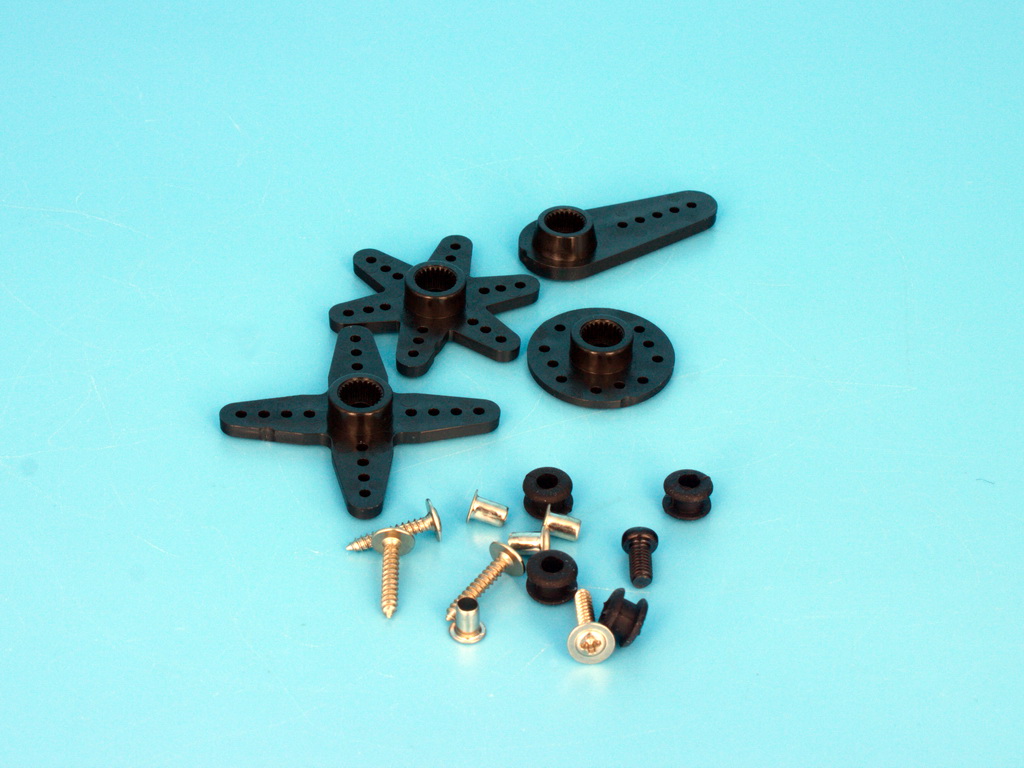

2. Комплект монтажных деталей

Примечание: сервопривод совместим с цифровыми полётными контроллерами и приёмниками, работающими на стандартах PWM/PPM.
